【水产标准】 渔船平板冻结机安装调试技术要求

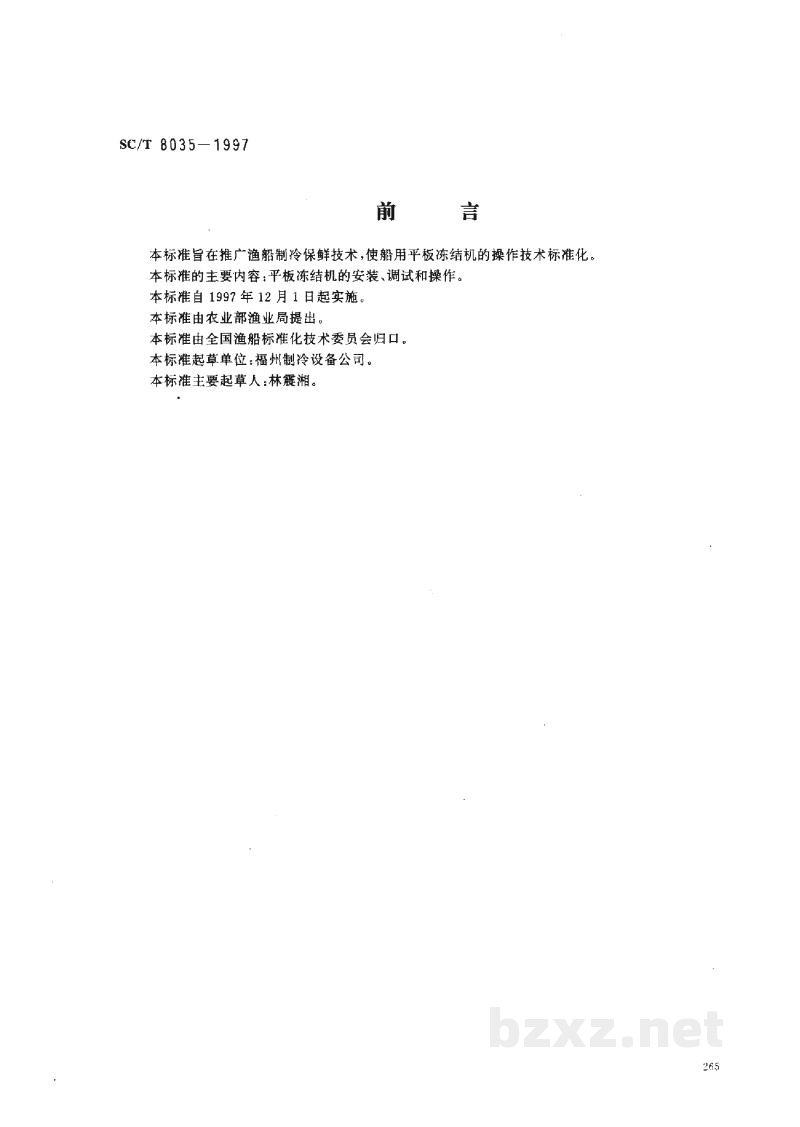

前言

本标准旨在推广造船制冷保鲜技术，使船用平板冻结机的操作技术标准化。

本标准的主要内容：平板冻结机的安装、调试和操作。

本标准自1997年12月1日起实施。

本标准由农业部渔业局提出。

本标准由全国渔船标准化技术委员会归口。

本标准起草单位：福州制冷设备公司。

本标准主要起草人：林震湘。

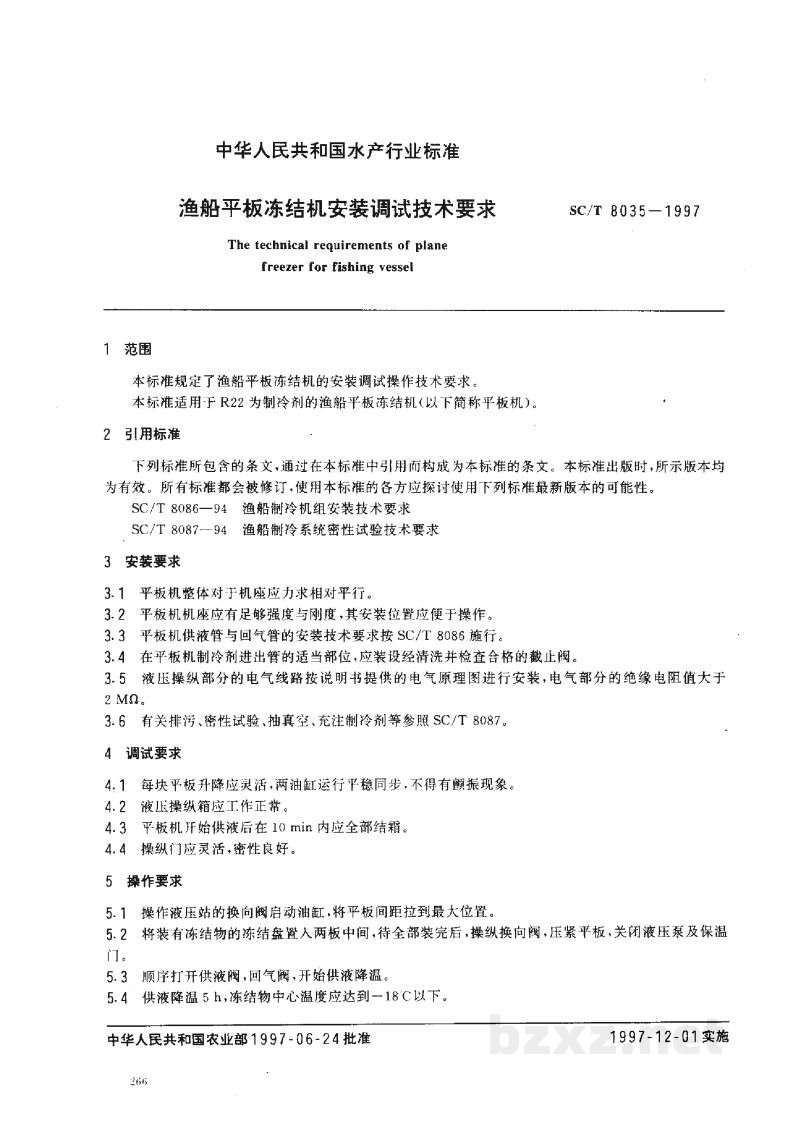

中华人民共和国水产行业标准

渔船平板冻机安装调试技术要求 SC/T 8035—1997

The technical requirements of plane
freezer for fishing vessel

1 范围

本标准规定了渔船平板冻机的安装调试操作技术要求。

本标准适用于R22为制冷剂的渔船平板冻机（以下简称平板机）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• SC/T 8086—94 渔船制冷机组安装技术要求
• SC/T 8087—94 渔船制冷系统密性试验技术要求

3 安装要求

1. 3.1 平板机整体对于机座应力求相对平行。
2. 3.2 平板机机座应有足够强度与刚度，其安装位置应便于操作。
3. 3.3 平板机供液管与回气管的安装技术要求按 SC/T 8086 施行。
4. 3.4 在平板机制冷剂进出管的适当部位，应装设经清洗并检查合格的截止阀。
5. 3.5 液压操纵部分的电气线路按说明书提供的电气原理图进行安装，电气部分的绝缘电阻值大于2 MΩ。
6. 3.6 有关排污、密性试验、抽真空、充注制冷剂等参照 SC/T 8087。

4 调试要求

1. 4.1 每块平板升降应灵活，两油缸运行平稳同步，不得有颤振现象。
2. 4.2 液压操纵箱应工作正常。
3. 4.3 平板机开始供液后在 10 min 内应全部结霜。
4. 4.4 操纵门应灵活，密性良好。

5 操作要求

1. 5.1 操作液压路的换向阀启动油缸，将平板间距拉到最大位置。
2. 5.2 将装有冻结物的冻结盘置入两板中间，待全部装完后，操纵换向阀，压紧平板，关闭液泵及保温门。
3. 5.3 顺序打开供液阀、回气阀，开始供液降温。
4. 5.4 供液降温 5 h，冻结物中心温度应达到 -18 ℃以下。

中华人民共和国农业部 1997-06-24 批准 1997-12-01 实施

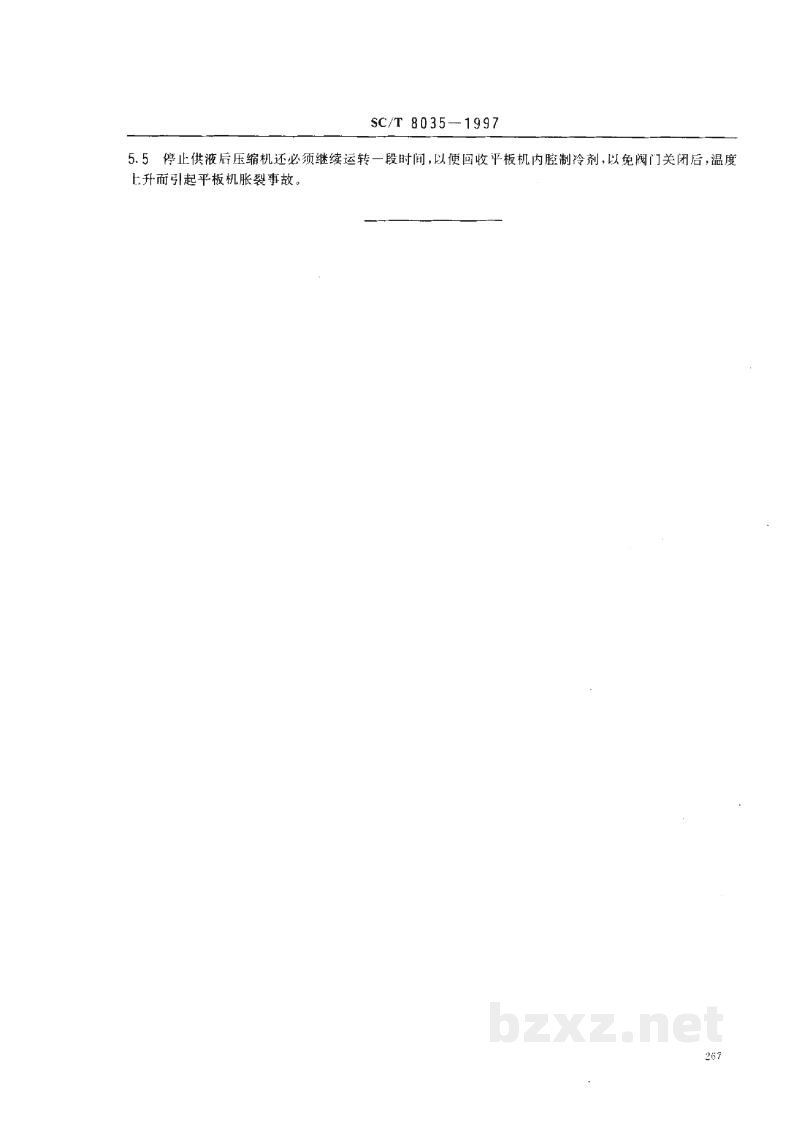

5.5 停止供液后压缩机还必须继续运转一段时间,以使回收平板机内贮制冷剂,以免阀门关闭后,温度上升而引起平板机胀裂事故。
