【水产标准】渔船300系列柴油机干片式离合器修理技术要求

本网站发布时间： 2026-09-27

SC/T8052-1994
↓ 点击下载此标准

基本信息

标准号：
SC/T 8052-1994
标准名称：
渔船300系列柴油机干片式离合器修理技术要求
标准类别：
水产行业标准(SC)
发布日期：
1994-11-01
实施日期：
1995-01-01
作废日期：
2026-06-09
出版语种：
简体中文
下载格式：
.zip.pdf
下载大小：
151.08 KB

手机扫码下载更方便

标准分类号

中标分类号：
公路、水路运输>>船舶维护与修理>>R32船用主辅机及管路附件维护修理

关联标准

替代情况：
替代SC 52-80;公告：农业农村部公告第977号

出版信息

出版社：
中国标准出版社
页数：
6页
标准价格：
14.0
出版日期：
1995-01-01

其他信息

起草人：
张连登、戎中杰、杨永刚
起草单位：
上海渔轮厂
提出单位：
全国渔船标准化技术委员会
发布部门：
中华人民共和国农业部

标准简介/下载

点击下载

标准简介：

本标准规定了渔船用300系列柴油机千片式离合器及推力轴承的修理技术要求。本标准适用于渔船用300系列柴油机于片式离合器及推力轴承修理后的质量验收。

标准内容

📄 页码

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页
第 6 页

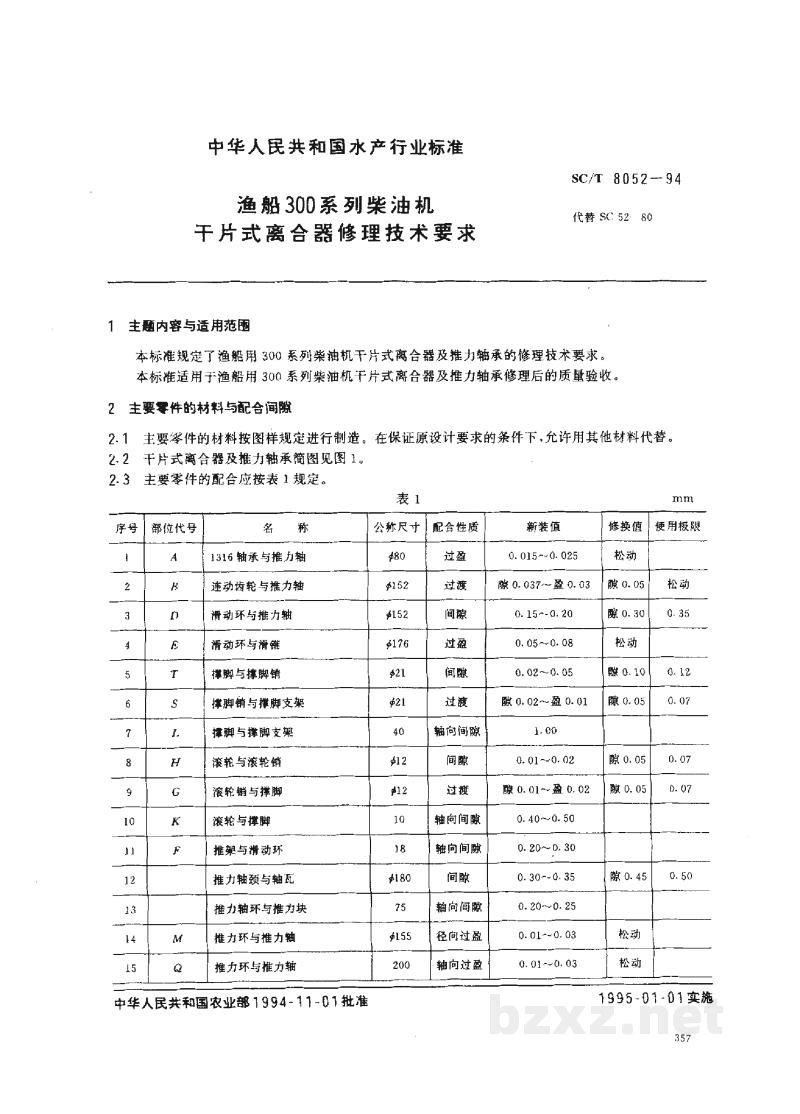

中华人民共和国水产行业标准SC/T 8052-94
渔船300系列柴油机
干片式离合器修理技术要求代替 SC 52 80
1   主题内容与适用范围本标准规定了渔船用 300 系列柴油机干片式离合器及推力轴承的修理技术要求。
本标准适用于渔船用 300 系列柴油机干片式离合器及推力轴承修理后的质量验收。
2   主要零件的材料与配合间隙2.1   主要零件的材料按图样规定进行制造。在保证原设计要求的条件下，允许用其他材料代替。
2.2   干片式离合器及推力轴承简图见图 1。
2.3   主要零件的配合应按表 1 规定。


            mm


            序号
            部位代号
            名称
            公称尺寸
            配合性质
            新装值
            修换值
            使用极限



            1
            A
            1316 轴承与推力轴
            $\phi 80$
            过盈
            0.015 ~ 0.025
            松动



            2
            B
            连动齿轮与推力轴
            $\phi 52$
            过渡
            隙 0.037 ~ 盈 0.03
            隙 0.05
            松动


            3
            D
            滑动环与推力轴
            $\phi 52$
            间隙
            0.15 ~ 0.20
            隙 0.30
            0.35


            4
            E
            滑动环与滑套
            $\phi 76$
            过盈
            0.05 ~ 0.08
            松动



            5
            T
            撑脚与撑脚销
            $\phi 21$
            间隙
            0.02 ~ 0.05
            隙 0.10
            0.12


            6
            S
            撑脚销与撑脚支架
            $\phi 21$
            过渡
            隙 0.02 ~ 盈 0.01
            隙 0.05
            0.07


            7
            I.
            撑脚与撑脚支架
            40
            轴向间隙
            1.60




            8
            H
            滚轮与滚轮销
            $\phi 12$
            间隙
            0.01 ~ 0.02
            隙 0.05
            0.07


            9
            G
            滚轮销与撑脚
            $\phi 12$
            过渡
            隙 0.01 ~ 盈 0.02
            隙 0.05
            0.07


            10
            K
            滚轮与撑脚
            10
            轴向间隙
            0.40 ~ 0.50




            11
            F
            推架与滑动环
            18
            轴向间隙
            0.20 ~ 0.30




            12

            推力轴颈与轴瓦
            $\phi 80$
            间隙
            0.30 ~ 0.35
            隙 0.45
            0.50


            13

            推力轴环与推力块
            75
            轴向间隙
            0.20 ~ 0.25




            14
            M
            推力环与推力轴
            $\phi 55$
            径向过盈
            0.01 ~ 0.03
            松动



            15
            Q
            推力环与推力轴
            200
            轴向过盈
            0.01 ~ 0.03
            松动



中华人民共和国农业部 1994-11-01 批准1995-01-01 实施

mm
1	A	1316 轴承与推力轴	$\phi 80$	过盈	0.015 ~ 0.025	松动
2	B	连动齿轮与推力轴	$\phi 52$	过渡	隙 0.037 ~ 盈 0.03	隙 0.05	松动
3	D	滑动环与推力轴	$\phi 52$	间隙	0.15 ~ 0.20	隙 0.30	0.35
4	E	滑动环与滑套	$\phi 76$	过盈	0.05 ~ 0.08	松动
5	T	撑脚与撑脚销	$\phi 21$	间隙	0.02 ~ 0.05	隙 0.10	0.12
6	S	撑脚销与撑脚支架	$\phi 21$	过渡	隙 0.02 ~ 盈 0.01	隙 0.05	0.07
7	I.	撑脚与撑脚支架	40	轴向间隙	1.60
8	H	滚轮与滚轮销	$\phi 12$	间隙	0.01 ~ 0.02	隙 0.05	0.07
9	G	滚轮销与撑脚	$\phi 12$	过渡	隙 0.01 ~ 盈 0.02	隙 0.05	0.07
10	K	滚轮与撑脚	10	轴向间隙	0.40 ~ 0.50
11	F	推架与滑动环	18	轴向间隙	0.20 ~ 0.30
12		推力轴颈与轴瓦	$\phi 80$	间隙	0.30 ~ 0.35	隙 0.45	0.50
13		推力轴环与推力块	75	轴向间隙	0.20 ~ 0.25
14	M	推力环与推力轴	$\phi 55$	径向过盈	0.01 ~ 0.03	松动
15	Q	推力环与推力轴	200	轴向过盈	0.01 ~ 0.03	松动

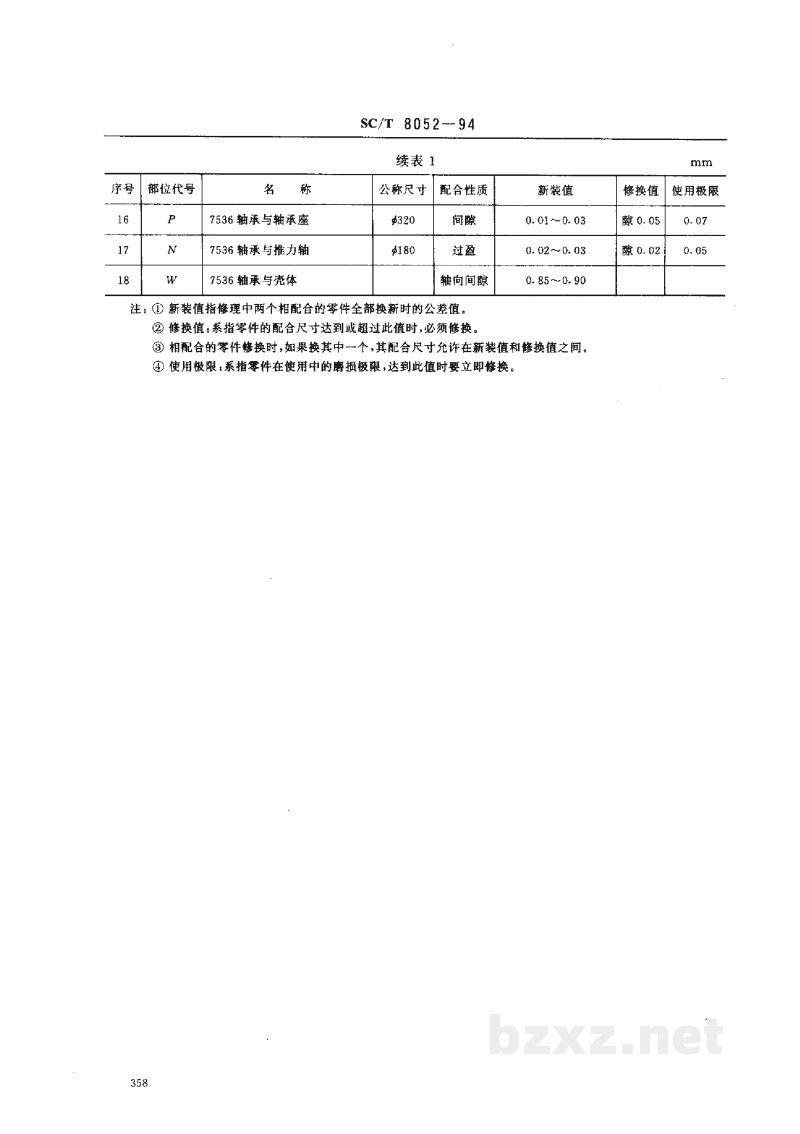

续表 1	mm
序号	部位代号	名称	公称尺寸	配合性质	新装值	修复值	使用极限
16	P	7536轴承与轴承座	#320	间隙	0.01～0.03	磨0.05	0.07
17	N	7536轴承与推力轴	#180	过盈	0.02～0.03	磨0.02	0.05
18	W	7536轴承与壳体		轴向间隙	0.85～0.90
