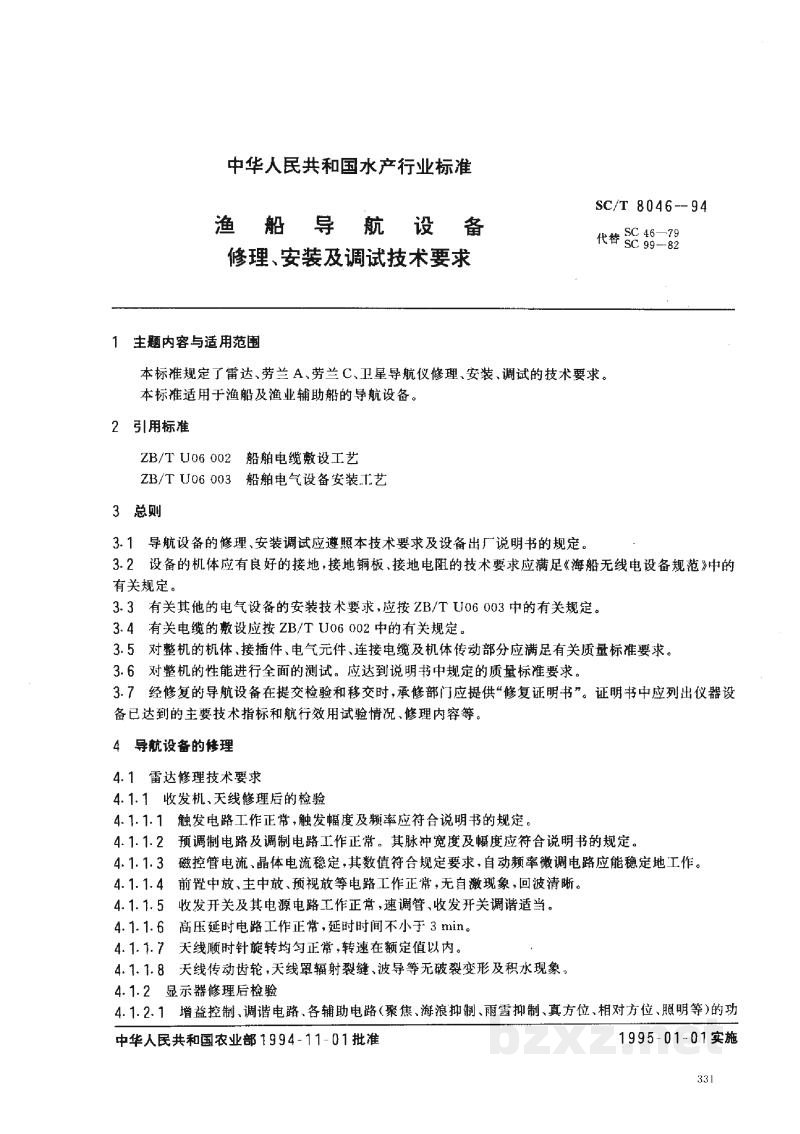

中华人民共和国水产行业标准

SC/T 8046-94
代替 SC 46-79
      SC 99-82

渔船导航设备
修理、安装及调试技术要求

1 主题内容与适用范围

本标准规定了雷达、劳兰 A、劳兰 C、卫星导航仪修理、安装、调试的技术要求。

本标准适用于渔船及渔业辅助船的导航设备。

2 引用标准

3 总则

3.1 导航设备的修理、安装调试应遵照本技术要求及设备出厂说明书的规定。

3.2 设备的机体应有良好的接地，接地铜板、接地电阻的技术要求应满足《海船无线电设备规范》中的有关规定。

3.3 有关其他的电气设备的安装技术要求，应按 ZB/T U06 003 中的有关规定。

3.4 有关电缆的敷设应按 ZB/T U06 002 中的有关规定。

3.5 对整机的机体、接插件、电气元件、连接电缆及机体传动部分应满足有质量标准要求。

3.6 对整机的性能进行全面的测试。应达到说明书中规定的质量标准要求。

3.7 经修复的导航设备在提交检验和移交时，承修部门应提供“修复证明书”。证明书中应列出仪器设备已达到的主要技术指标和航行效用试验情况、修理内容等。

4 导航设备的修理

4.1 雷达修理技术要求

4.1.1 收发机、天线修理后的检验

• 4.1.1.1 触发电路工作正常，触发幅度及频率应符合说明书的规定。
• 4.1.1.2 预调制电路及调制电路工作正常。其脉冲宽度及幅度应符合说明书的规定。
• 4.1.1.3 磁控管晶体、晶体电流稳定，其数值符合规定要求，自动频率微调电路应能稳定地工作。
• 4.1.1.4 前置中放、主中放、预视放等电路工作正常，无自激现象，回波清晰。
• 4.1.1.5 收发开关及其电源电路工作正常，速调管、收发开关调谐适当。
• 4.1.1.6 高压延时电路工作正常，延长时间不小于3 min。
• 4.1.1.7 天线顺时针旋转均匀正常，转速在额定值以内。
• 4.1.1.8 天线传动齿轮、天线罩塑料裂缝、波导等无破裂变形及积水现象。

4.1.2 显示器修理后检验

• 4.1.2.1 增益控制、调谐电路、各辅助电路（聚焦、海浪抑制、雨雪抑制、真方位、相对方位、照明等）的功

能应正常,调整时均匀平稳。

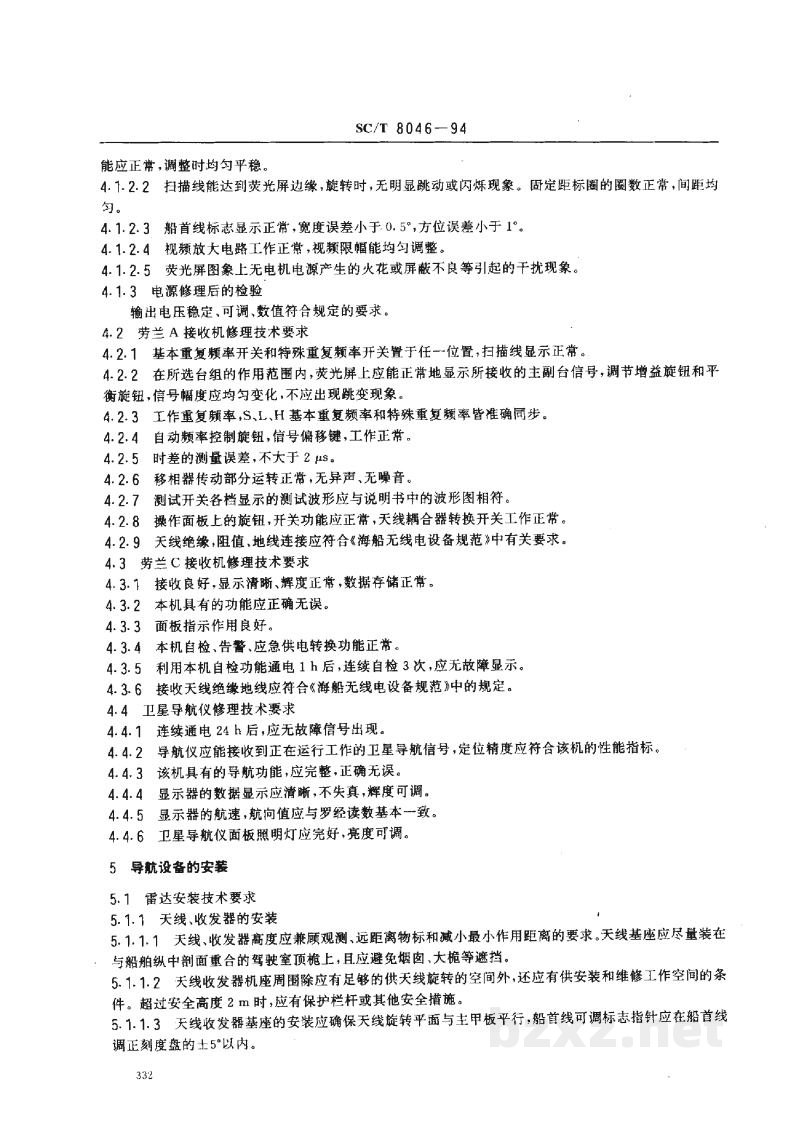

4.1.2.2 扫描线能达到荧光屏边缘,旋转时,无明显跳动或闪烁现象。固定距标圈的圈数正常,间距均匀。

4.1.2.3 船首线标志显示正常,宽度误差小于0.5°,方位误差小于1°。

4.1.2.4 视频放大电路工作正常,视频限幅能均匀调整。

4.1.2.5 荧光屏图象上无电机电源产生的火花或屏蔽不良等引起的干扰现象。

4.1.3 电源修理后的检验

输出电压稳定、可调,数值符合规定的要求。

4.2 劳兰A接收机修理技术要求

4.2.1 基本重复频率开关和特殊重复频率开关置于任一位置,扫描线显示正常。

4.2.2 在所选台组的作用范围内,荧光屏上应能正常地显示所接收的主副台信号,调节增益旋钮和平衡旋钮,信号幅度应均匀变化,不应出现跳变现象。

4.2.3 工作重复频率、S,L,H基本重复频率和特殊重复频率皆准确同步。

4.2.4 自动频率控制旋钮,信号偏移键,工作正常。

4.2.5 时差的测量误差,不大于2μs。

4.2.6 移相器传动部分运转正常,无异声、无噪音。

4.2.7 测试开关各档显示的测试波形应与说明书中的波形图相符。

4.2.8 操作面板上的旋钮,开关功能应正常,天线耦合器转换开关工作正常。

4.2.9 天线绝缘、阻值、地线连接应符合《船舶无线电设备规范》中有关要求。

4.3 劳兰C接收机修理技术要求

4.3.1 接收良好,显示清晰、解度正常,数据存储正常。

4.3.2 本机具有的功能应正确无误。

4.3.3 面板指示作用良好。

4.3.4 本机自检、告警、应急供电转换功能正常。

4.3.5 利用本机自检功能通电1h后,连续自检3次,应无故障显示。

4.3.6 接收天线绝缘地线应符合《船舶无线电设备规范》中的规定。

4.4 卫星导航仪修理技术要求

4.4.1 连续通电24h后,应无故障信号出现。

4.4.2 导航仪应能接收到正在运行工作的卫星导航信号,定位精度应符合该机的性能指标。

4.4.3 该机具有的导航功能,应完整、正确无误。

4.4.4 显示器的数据显示应清晰,不失真,辉度可调。

4.4.5 显示器的航迹,航向值应与罗经读数基本一致。

4.4.6 卫星导航仪面板照明灯应完好,亮度可调。

5 导航设备的安装

5.1 雷达安装技术要求

5.1.1 天线、收发器的安装

5.1.1.1 天线、收发器高度应兼顾观测、远距离标和减小最小作用距离的要求。天线基座应尽量装在与船舶纵中剖面重合的驾驶室顶桅上,且应避免烟囱、大缆等遮挡。

5.1.1.2 天线收发器机座周围除应有足够的供天线旋转的空间外,还应有供安装和维修工作空间的部件。超过安全高度2m时,应有保护栏杆或其他安全措施。

5.1.1.3 天线收发器基座的安装应确保天线旋转平面与主甲板平行,船首线可调标志指针应在船首线调正刻度盘的±5°以内。

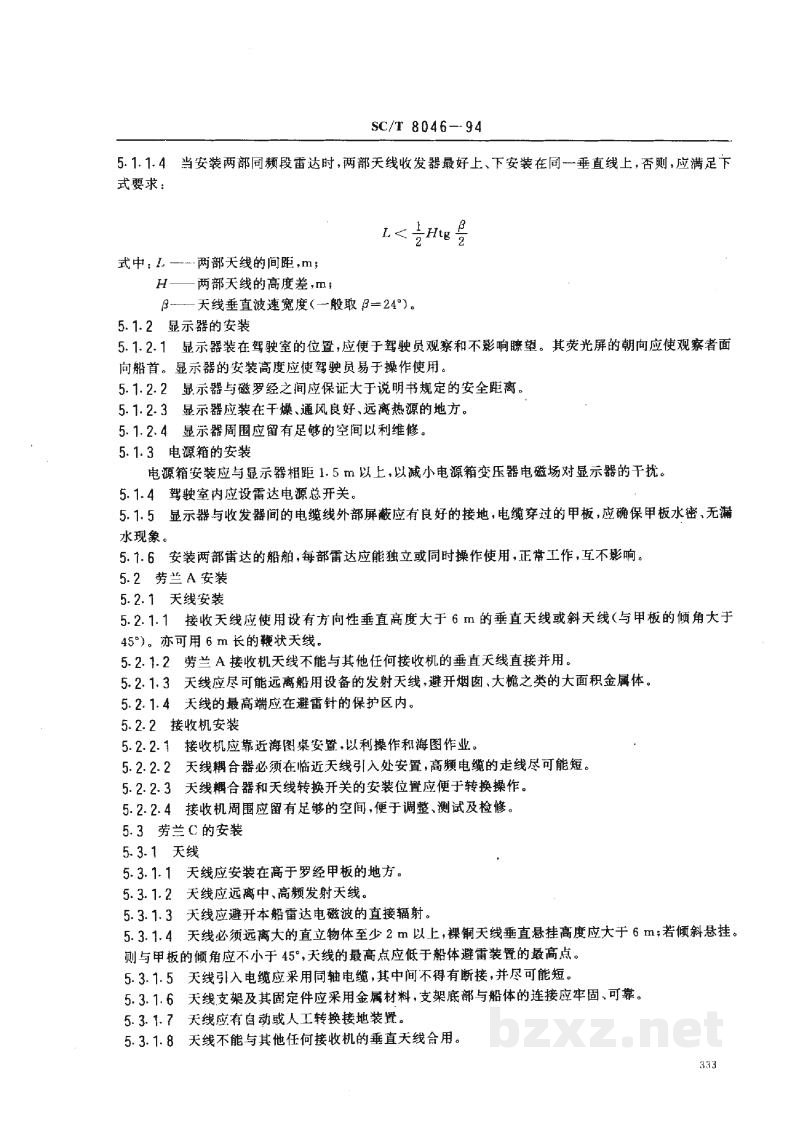

5.1.1.4 当安装两部同频段雷达时,两部天线收发器最好上、下安装在同一垂直线上,否则,应满足下式要求:

L < ¹/₂Htg^β/₂

式中: $L$ —— 两天线的间距, m;
$H$ —— 两部天线的高度差, m;
$\beta$ —— 天线垂直波速宽度 (一般取 $\beta=24^{\circ}$)。

5.1.2 显示器的安装

5.1.2-1 显示器装在驾驶室的位置，应便于驾驶员观察和不影响瞭望。其荧光屏的朝向应使观察者面向船首。显示器的安装高度应使驾驶员易于操作使用。

5.1.2-2 显示器与磁罗经之间应保证大于说明书规定的安全距离。

5.1.2-3 显示器应装在干燥、通风良好、远离热源的地方。

5.1.2-4 显示器周围应留有足够的空间以利维修。

5.1.3 电源箱的安装

电源箱安装应与显示器相距 $1.5\text{ m}$ 以上，以减小电源箱变压器电磁场对显示器的干扰。

5.1.4 驾驶室内应设雷达电源总开关。

5.1.5 显示器与收发器间的电缆线外部屏蔽应有良好的接地，电缆穿过的甲板，应确保甲板水密、无漏水现象。

5.1.6 安装两部雷达的船舶，每部雷达应能独立或同时操作使用，正常工作，互不影响。

5.2 劳兰 A 安装

5.2.1 天线安装

5.2.1-1 接收天线应使用设有方向性垂直高度大于 $6\text{ m}$ 的垂直天线或斜天线（与甲板的倾角大于 $45^{\circ}$）。亦可用 $6\text{ m}$ 长的鞭状天线。

5.2.1-2 劳兰 A 接收机天线不能与其他任何接收机的垂直天线直接并用。

5.2.1-3 天线应尽可能远离船用设备的发射天线，避开烟囱、大桅之类的大面积金属体。

5.2.1-4 天线的最高端应在避雷针的保护区内。

5.2.2 接收机安装

5.2.2-1 接收机应靠近海图桌安置，以利操作和海图作业。

5.2.2-2 天线耦合器必须在临近天线引入处安置，高频电缆的走线尽可能短。

5.2.2-3 天线耦合器和天线转换开关的安装位置应便于转换操作。

5.2.2-4 接收机周围应留有足够的空间，便于调整、测试及检修。

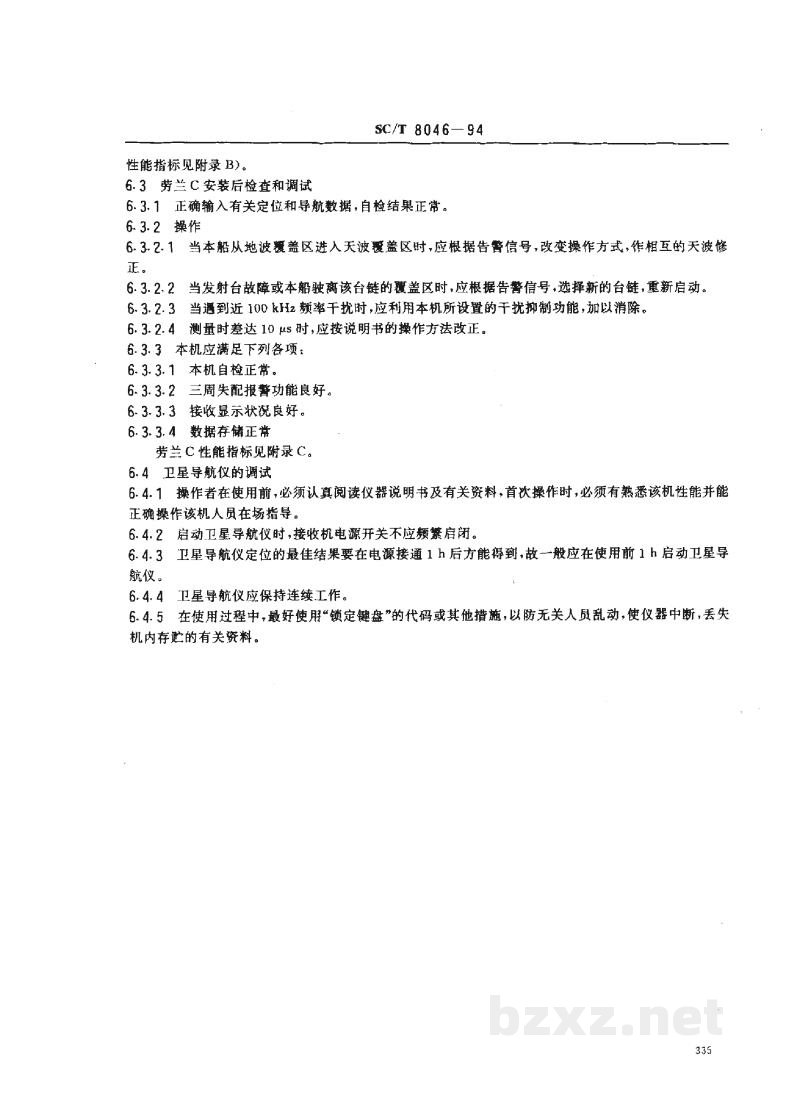

5.3 劳兰 C 的安装

5.3.1 天线

5.3.1-1 天线应安装在高于罗经甲板的地方。

5.3.1-2 天线应远离中、高频发射天线。

5.3.1-3 天线应避开本船雷达电磁波的直接辐射。

5.3.1-4 天线必须远离大的直立物体至少 $2\text{ m}$ 以上，裸杆天线垂直悬挂高度应大于 $6\text{ m}$；若倾斜悬挂，则与甲板的倾角应不小于 $45^{\circ}$。天线的最高点应低于船体避雷装置的最高点。

5.3.1-5 天线引入电缆应采用同轴电缆，其中间不得有断接，并尽可能短。

5.3.1-6 天线支架及其固定件应采用金属材料，支架底部与船体的连接应牢固、可靠。

5.3.1-7 天线应有自动或人工转换接地装置。

5.3.1-8 天线不能与其他任何接收机的垂直天线合用。
