【水产标准】 渔船通风设备安装技术要求

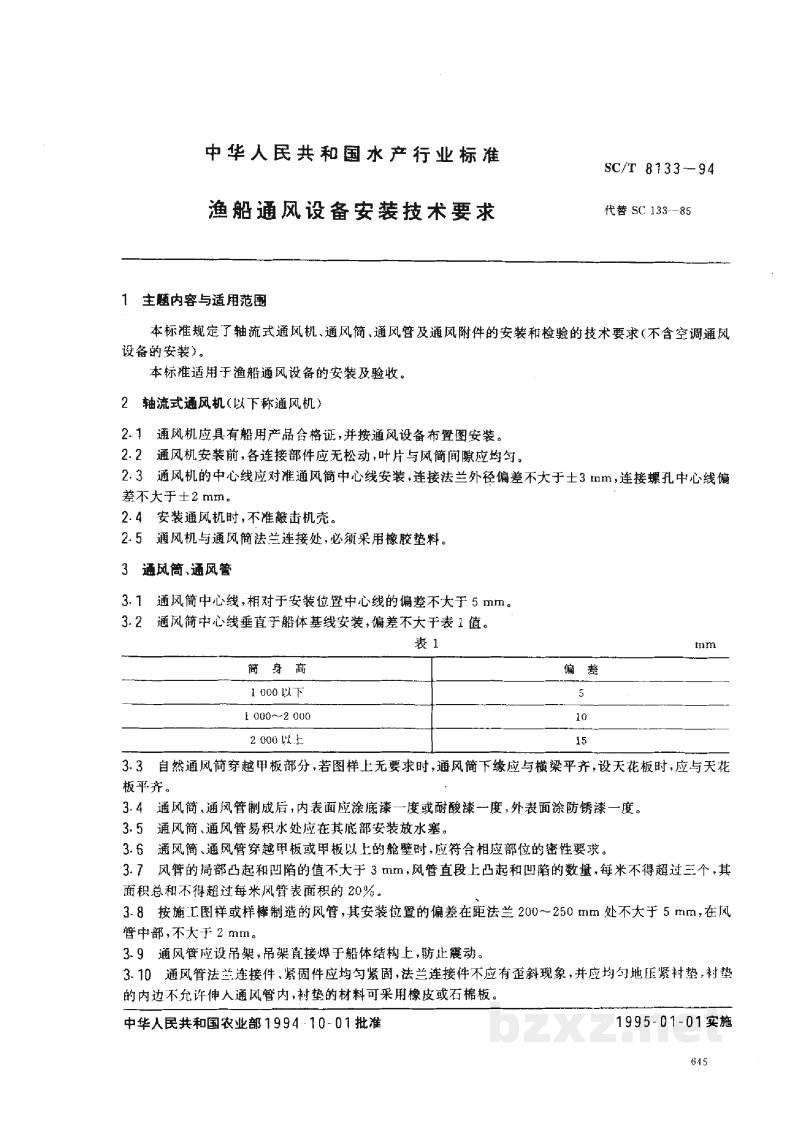

中华人民共和国水产行业标准

SC/T 8133-94

渔船通风设备安装技术要求

代替 SC 133-85

1 主题内容与适用范围

本标准规定了轴流式通风机、通风筒、通风管及通风附件的安装和检验的技术要求(不含空调通风设备的安装)。

本标准适用于渔船通风设备的安装及验收。

2 轴流式通风机(以下称通风机)

1. 2.1 通风机应具有船用产品合格证，并按通风设备布置图安装。
2. 2.2 通风机安装前，各连接部件应无松动，叶片与风筒间隙应均匀。
3. 2.3 通风机的中心线应对准通风筒中心线安装，连接法兰外径偏差不大于± 3 mm，连接螺孔中心线偏差不大于± 2 mm。
4. 2.4 安装通风机时，不准敲击机壳。
5. 2.5 通风机与通风筒法兰连接处，必须采用橡胶垫料。

3 通风筒、通风管

1. 3.1 通风筒中心线，相对于安装位置中心线的偏差不大于 5 mm。
2. 3.2 通风筒中心线垂直于船体基线安装，偏差不大于表 1 值。

表 1 mm

3. 3.3 自然通风筒穿越甲板部分，若图样上无要求时，通风筒下缘应与横梁平齐，设天花板时，应与天花板平齐。
4. 3.4 通风筒、通风管制成后，内表面应涂底漆一度或耐酸漆一度，外表面涂防锈漆一度。
5. 3.5 通风筒、通风管易积水处应在其底部安装放水塞。
6. 3.6 通风筒、通风管穿越甲板或甲板以上的舱壁时，应符合相应部位的密性要求。
7. 3.7 风管的局部凸起和凹陷的值不大于 3 mm，风管直段上凸起和凹陷的数量，每米不得超过三个，其面积总和不得超过每米风管表面积的 20%。
8. 3.8 按施工图样或样板制造的风管，其安装位置的偏差在距法兰 200～250 mm 处不大于 5 mm，在风管中部，不大于 2 mm。
9. 3.9 通风管应设吊架，吊架直接焊于船体结构上，防止震动。
10. 3.10 通风管法兰连接件、紧固件应均匀紧固。法兰连接件不应有歪斜现象，并应均匀地压紧衬垫，衬垫的内边不允许伸入通风管内，衬垫的材料可采用橡皮或石棉板。

中华人民共和国农业部1994·10·01批准 1995-01-01实施

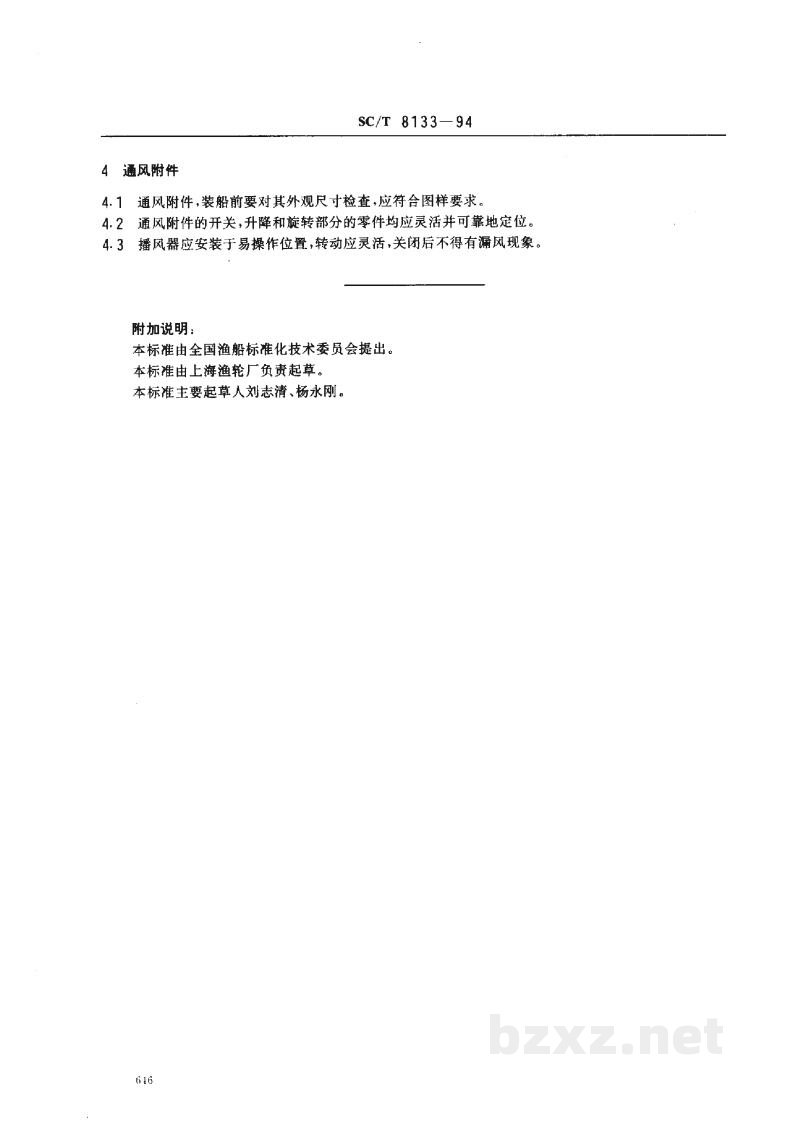

4 通风附件

4.1 通风附件，装船前要对其外观尺寸检查，应符合图样要求。

4.2 通风附件的开关，升降和旋转部分的零件均应灵活并可靠地定位。

4.3 播风器应安装于易操作位置，转动应灵活，关闭后不得有漏风现象。

附加说明：

本标准由全国渔船标准化技术委员会提出。
本标准由上海渔轮厂负责起草。
本标准主要起草人刘志清、杨永刚。
