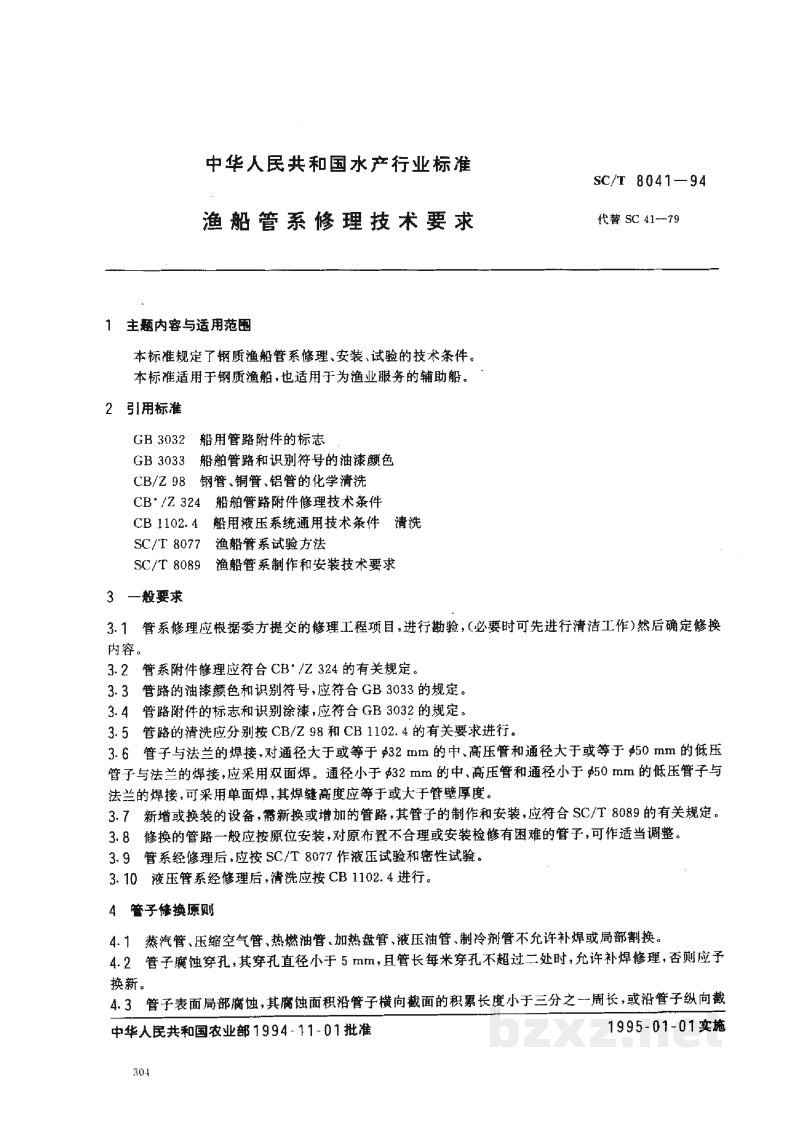

中华人民共和国水产行业标准

渔船管系修理技术要求

代替 SC 41-79

1 主题内容与适用范围

本标准规定了钢质渔船管系修理、安装、试验的技术条件。

本标准适用于钢质渔船，也适用于为渔业服务的辅助船。

2 引用标准

3 一般要求

3.1 管系修理应根据委方提交的修理工程项目，进行勘验，(必要时可先进行清洁工作)然后确定修换内容。

3.2 管系附件修理应符合 CB /Z 324 的有关规定。

3.3 管路的油漆颜色和识别符号，应符合 GB 3033 的规定。

3.4 管路附件的标志和识别涂漆，应符合 GB 3032 的规定。

3.5 管路的清洗应分别按 CB/Z 98 和 CB 1102.4 的有关要求进行。

3.6 管子与法兰的焊接，对通径大于或等于 $\phi$32 mm 的中、高压管和通径小于或等于 $\phi$50 mm 的低压管子与法兰的焊接，应采用双面焊。通径小于 $\phi$32 mm 的中、高压管和通径小于 $\phi$50 mm 的低压管子与法兰的焊接，可采用单面焊，其焊缝高度应等于或大于管壁厚度。

3.7 新增或换装的设备，需新换或增加的管路，其管子的制作和安装，应符合 SC/T 8089 的有关规定。

3.8 修换的管路一般应按原位安装，对原布置不合理或安装检修有困难的管子，可作适当调整。

3.9 管系经修理后，应按 SC/T 8077 作液压试验和密性试验。

3.10 液压管系经修理后，清洗应按 CB 1102.4 进行。

4 管子修换原则

4.1 蒸汽管、压缩空气管、热燃油管、加热盘管、液压油管、制冷剂管不允许补焊或局部割换。

4.2 管子腐蚀穿孔，其穿孔直径小于 5 mm，且管长每米穿孔不超过二处时，允许补焊修理，否则应予换新。

4.3 管子表面局部腐蚀，其腐蚀面积沿管子横向截面的积累长度小于三分之一周长，或沿管子纵向截

面的积累长度小于五分之一管段长度的,其腐蚀深度虽超过允许钢管腐蚀深度值,允许采取局部割换的措施。

4.4 管子表面基本腐蚀,其腐蚀面积,累计大于管段面积的二分之一,且测得某点腐蚀深度超过允许钢管腐蚀深度值的,则应予换新。

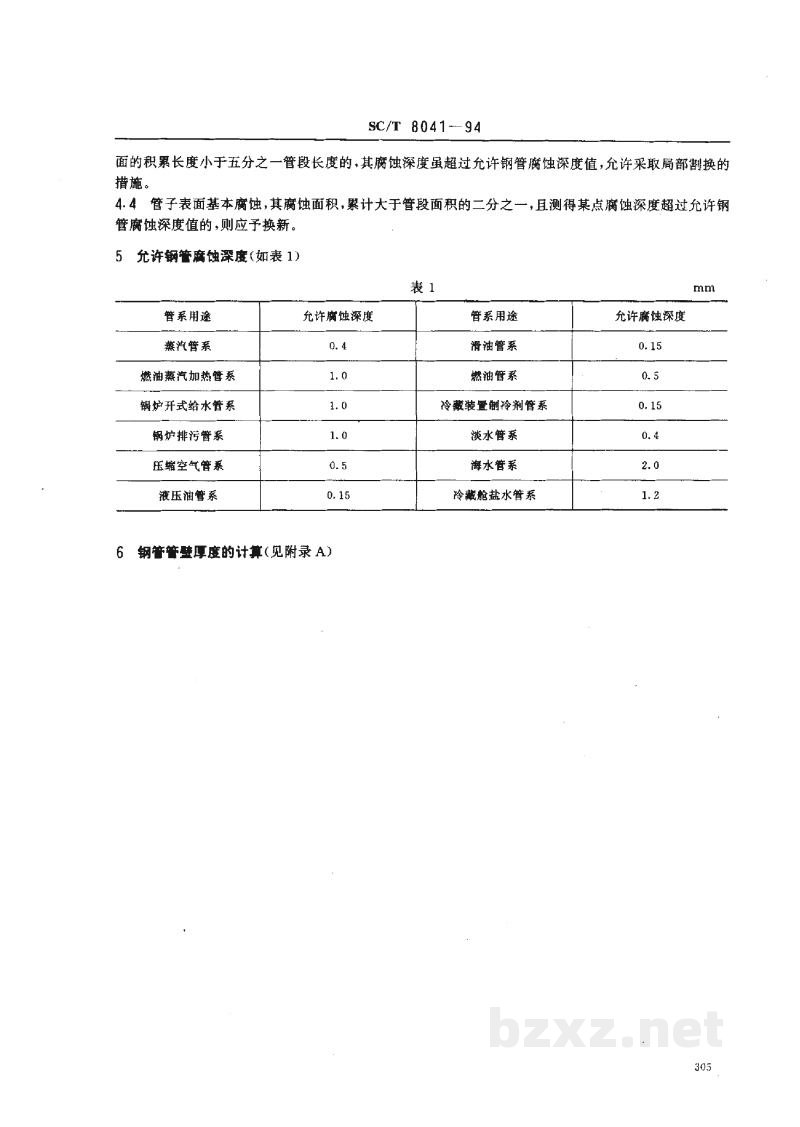

5 允许钢管腐蚀深度 (如表1)

6 钢管管壁厚度的计算 (见附录A)

附 录 A
钢管管壁厚度的计算
(补充件)

A1

受内压的钢管，其最小壁厚 δ 应不小于按式(A1)计算之值：

δ = δ₀ + b + c (A1)

式中：δ —— 最小计算壁厚，mm；
      δ₀ —— 基本计算壁厚，mm；
      b —— 弯曲附加余量，mm；
      c —— 腐蚀余量(表 A1)。

表 A1 mm

A1.1 钢管基本计算壁厚

δ₀ = PD / (2[\sigma]e + P) (A2)

式中：P —— 设计压力，MPa；
      D —— 钢管外径，mm；
      [\sigma] —— 钢管许用应力，N/mm²；
      e —— 焊接有效系数。对无缝管、电阻焊和高频焊钢管应取1，其他方法制造的管子，e值另行考虑。

A1.2 弯曲附加余量：

b = 0.4(D/R)\delta_0 (A3)

式中：R —— 平均弯曲半径，mm；(通常 R 不得小于 3D)
      D —— 钢管外径，mm；
      δ₀ —— 基本计算壁厚，mm。

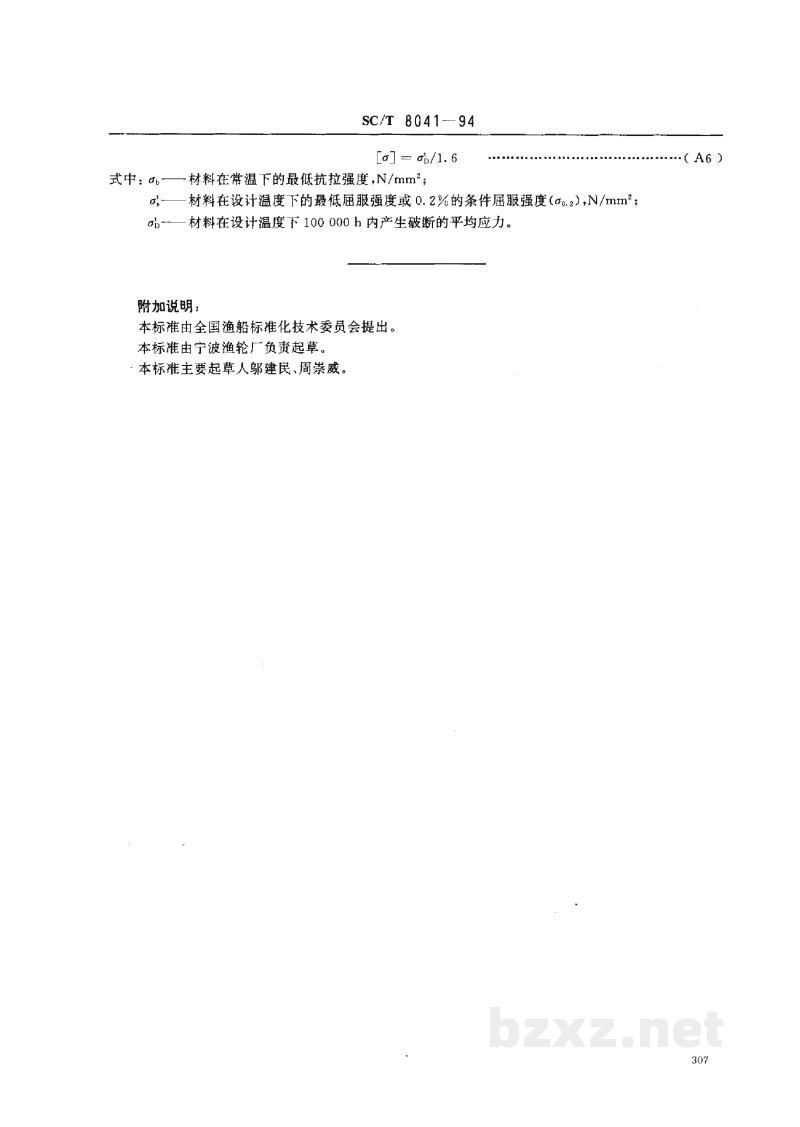

A1.3 钢管许用应力[\sigma]，应取式(A4)～式(A6)计算值的最小值：

[\sigma] = \sigma_s / 2.7 (A4)

[\sigma] = \sigma'_s / 1.6 (A5)
