中华人民共和国水产行业标准

SC/T 8107—94
代替 SC 107-82

渔船网板架

1 主题内容与适用范围

本标准规定了网板架结构型式、主要尺寸、技术要求、试验方法及检验规则。

本标准适用于与 SC 9%2.3 m² 双叶片椭圆形网板配套使用。

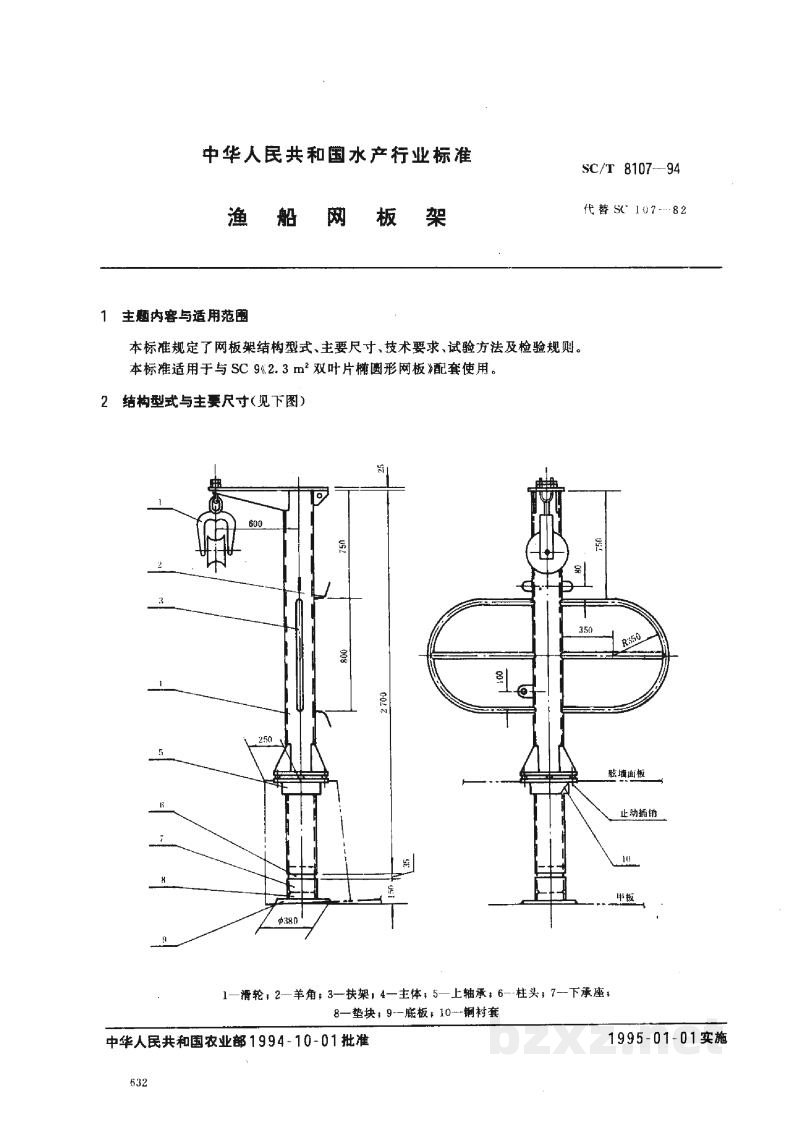

2 结构型式与主要尺寸(见下图)

1—滑轮；2—羊角；3—扶架；4—主体；5—上轴承；6—柱头；7—下承座；
8—垫块；9—底板；10—钢衬套

3 标记示例

网板架 SC107-XXX

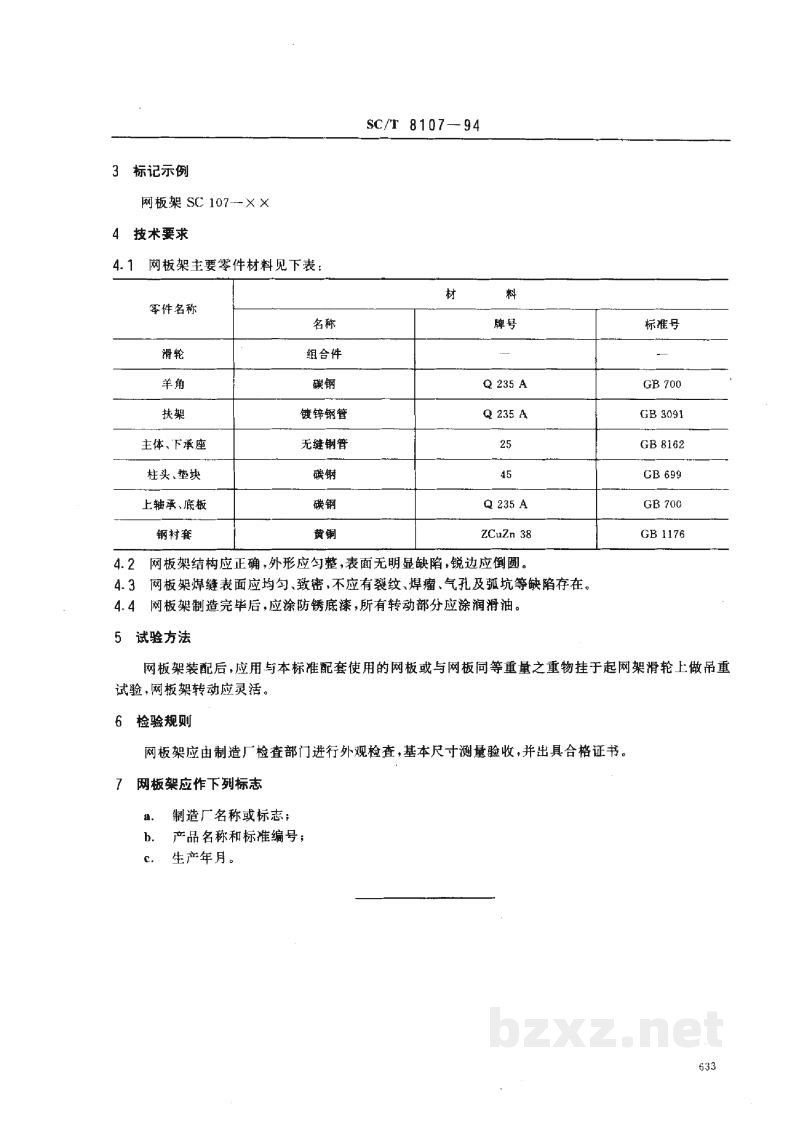

4 技术要求

4.1 网板架主要零件材料见下表：

4.2 网板架结构应正确，外形应匀整，表面无明显缺陷，锐边应倒圆。

4.3 网板架焊缝表面应均匀、致密，不应有裂纹、焊瘤、气孔及弧坑等缺陷存在。

4.4 网板架制造完毕后，应涂防锈底漆，所有转动部分应涂润滑油。

5 试验方法

网板架装配后，应用与本标准配套使用的网板或与网板同等重量之重物挂于起吊架滑轮上做吊重试验，网板架转动应灵活。

6 检验规则

网板架应由制造厂检查部门进行外观检查、基本尺寸测量验收，并出具合格证书。

7 网板架应作下列标志

• a. 制造厂名称或标志；
• b. 产品名称和标准编号；
• c. 生产年月。

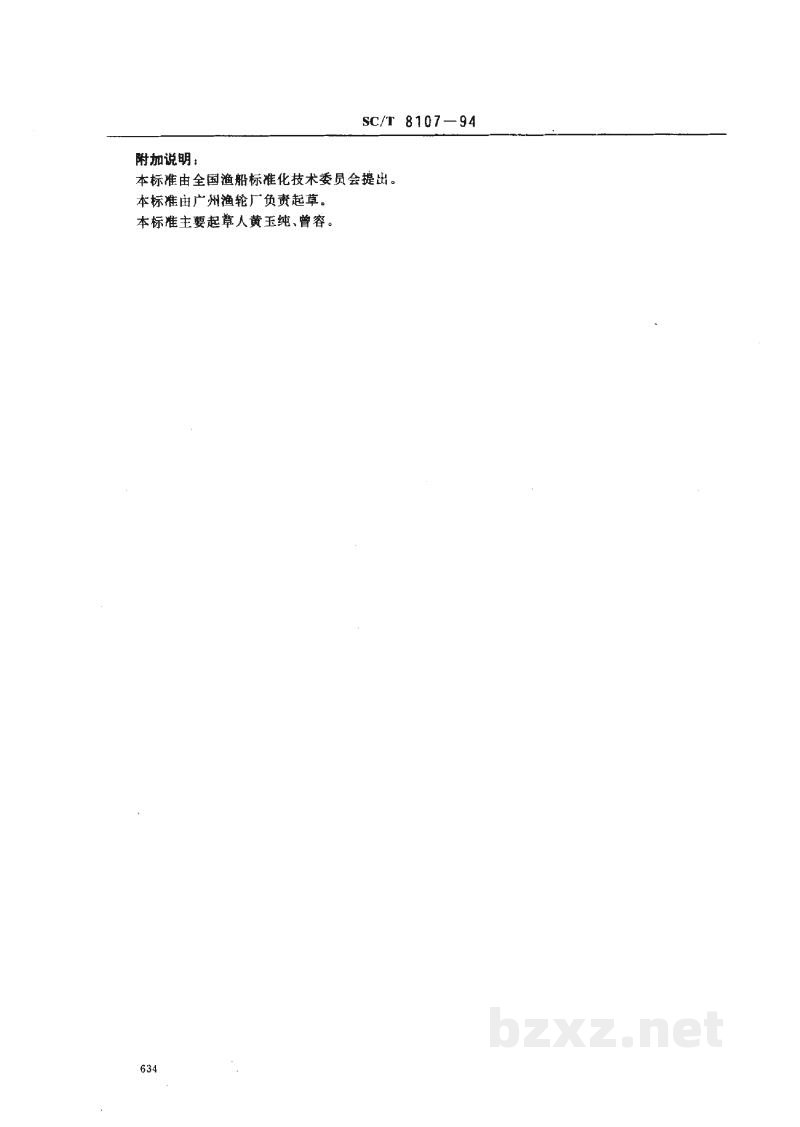

附加说明：

本标准由全国渔船标准化技术委员会提出。

本标准由广州渔轮厂负责起草。

本标准主要起草人黄玉纯、曾容。
