中华人民共和国水产行业标准

SC/T 8090—94
代替 SC 90 82

渔船液压舵机安装技术要求

1 主题内容与适用范围

本标准规定了液压舵机的安装质量和试验要求。

本标准适用于新建的钢质渔船 16 kNm 往复式液压舵机（简称 16 kNm 舵机）和 30 kNm 推杆式液压舵机（简称 30 kNm 舵机）。

其他型号的液压舵机可参照执行。

2 引用标准

• SC/T 8084 渔船轴系轴承及密封装置技术要求
• SC/T 8080 渔船柴油主机安装技术要求
• ZB H21 002 柴油机动力海洋渔船系泊航行拖捞试验通则

3 安装技术要求

3.1 舵机须具有船检部门签发的船用产品合格证书方可安装。如无船用产品合格证书，须经船检部门检验认可。

3.2 舵机的安装，应在舵系安装检验合格后进行。

3.3 舵机的安装基座应与船体结构焊接牢固。固定垫块须经刮研，每 $25 \times 25\text{ mm}^2$ 面积上接触点不少于 3 点；如用工程塑料固化定位，固定垫块不刮研。

3.4 安装时对垫块的要求按 SC/T 8084 对中间轴承垫块的要求执行。如用工程塑料固化定位，按 SC/T 8080 中的 1.3 条要求。

3.5 舵机底座与基座连接螺栓，应有不少于总数 $20\%$，且至少为 4 个的紧配螺栓。其配合精度 H7/K6，表面粗糙度均不低于 $\text{Ra}1.6 \mu m$。如用工程塑料固化定位，可不采用紧配螺栓。

3.6 舵柄（臂）安装要求如下：

• 3.6.1 舵柄（臂）的内孔与舵杆应紧密接触。紧固件拧松后，用 $0.05\text{ mm}$ 塞尺从两头检查时，可插入部分不应大于周长 $10\%$，且插入深度不得超过 $15\text{ mm}$。
• 3.6.2 平键与舵杆键槽两侧面接触面积不少于 $75\%$；与舵柄（臂）键槽两侧面相配对，在其 $75\%$ 长度内应插不进 $0.05\text{ mm}$ 塞尺，其余部分应插不进 $0.10\text{ mm}$ 塞尺。平键与舵柄（臂）键槽底不应接触，而应有 $0.20 \sim 0.40\text{ mm}$ 间隙。

3.7 舵机安装以舵角为 $0^\circ$ 时为准，其位置要求如下：

• 3.7.1 舵机与舵杆距离要求见表 1。

表 1

中华人民共和国农业部 1994 - 11 - 01 批准 1995 - 01 - 01 实施

3.7.2 舵机横向中心平面应与舵杆横向中心平面平行,平行度要求见表2。

3.7.3 舵机纵向中心平面应与舵杆纵向中心平面重合,位置度要求见表3。

3.7.4 舵机水平中心平面应与舵柄(臂)水平中心平面重合,位置度要求不超过表4。

3.8 舵角机械限制器安装位置应比最大工作转角大 15°,它的安装可在航行试验后进行。

3.9 舵机安装完毕后,舵机活动应灵活,各部分间隙应符合设计图样要求。

4 试验要求

4.1 液压系统试验要求如下:

4.1.1 液压系统管路安装完毕后,应进行液压试验。试验压力为设计压力的 1.25 倍。

4.1.2 按设计图样要求调试液压系统的溢流阀、缓冲阀等以及贮压器上的安全阀起跳压力,重复试验3次结果均应合格。

5 系泊试验和航行试验要求

系泊试验和航行试验要求见 ZB H21 002。

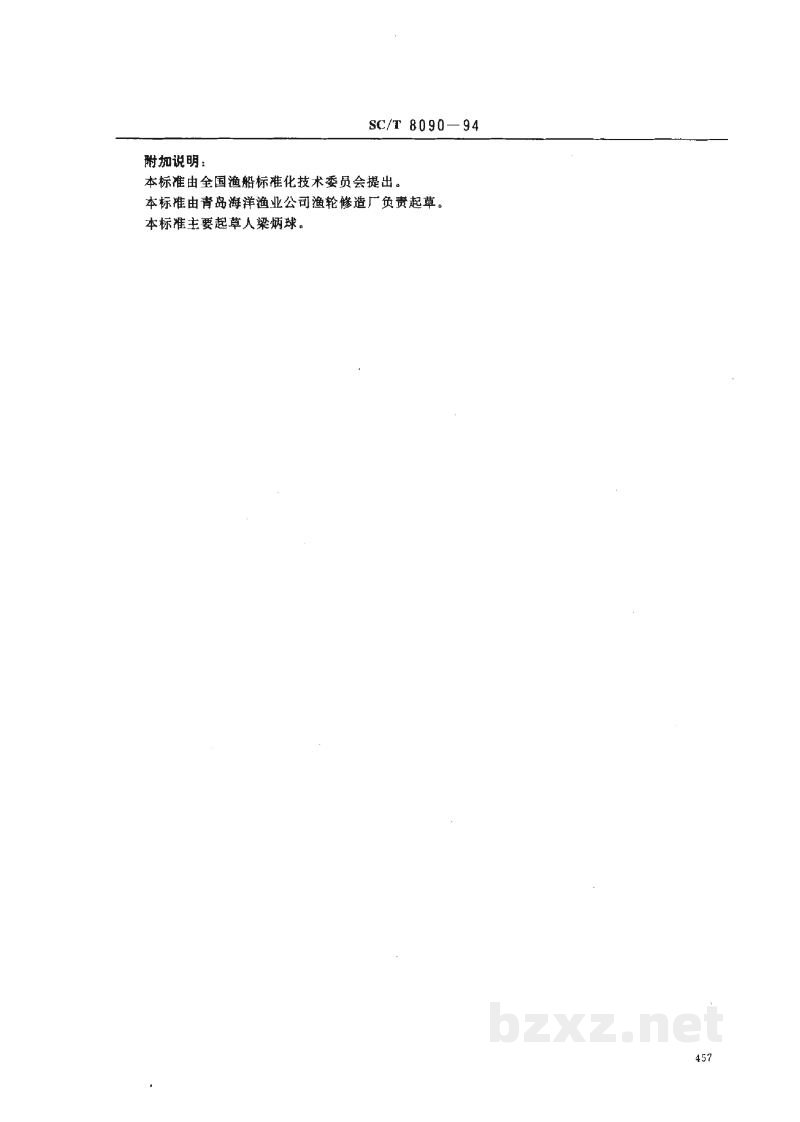

附加说明：

本标准由全国渔船标准化技术委员会提出。

本标准由青岛海洋渔业公司渔轮修造厂负责起草。

本标准主要起草人梁炳球。
