【水产标准】 渔船主机前端轴系安装技术要求

中华人民共和国水产行业标准

SC/T 8093—94

渔船主机前端轴系安装技术要求

1 主题内容与适用范围

本标准规定了渔船主机前端轴系（简称前端轴系）的安装质量和试验要求。

本标准适用于新建的钢质渔船，其他渔业辅助船舶可参照执行。

2 引用标准

SC/T 8084 轴系轴承及密封装置技术要求

3 一般安装技术要求

1. 前端轴系安装前的主要零、部件应符合有关标准及按规定程序批准的图样要求，并选取合理的装配技术要求的数值。
2. 轴端法兰连接螺栓、螺钉安装要求。

1. 法兰连接紧配螺栓必须与螺孔均匀接触，接触面积在75%以上。接触面允许有不大的擦伤或伤痕，但不准有严重擦伤。

2. 螺栓或螺钉装配后的拧紧余量A（图1所示）应为5~10mm。螺钉及螺母的支撑面与法兰之间应紧密接触，在75%周长上插不进0.05mm塞尺。

[图片]

a    b

图1 轴端法兰连接
a—螺栓连接；b—螺钉连接

3. 螺钉或螺母拧紧后，为防止松动，必须加上可靠的防松装置。

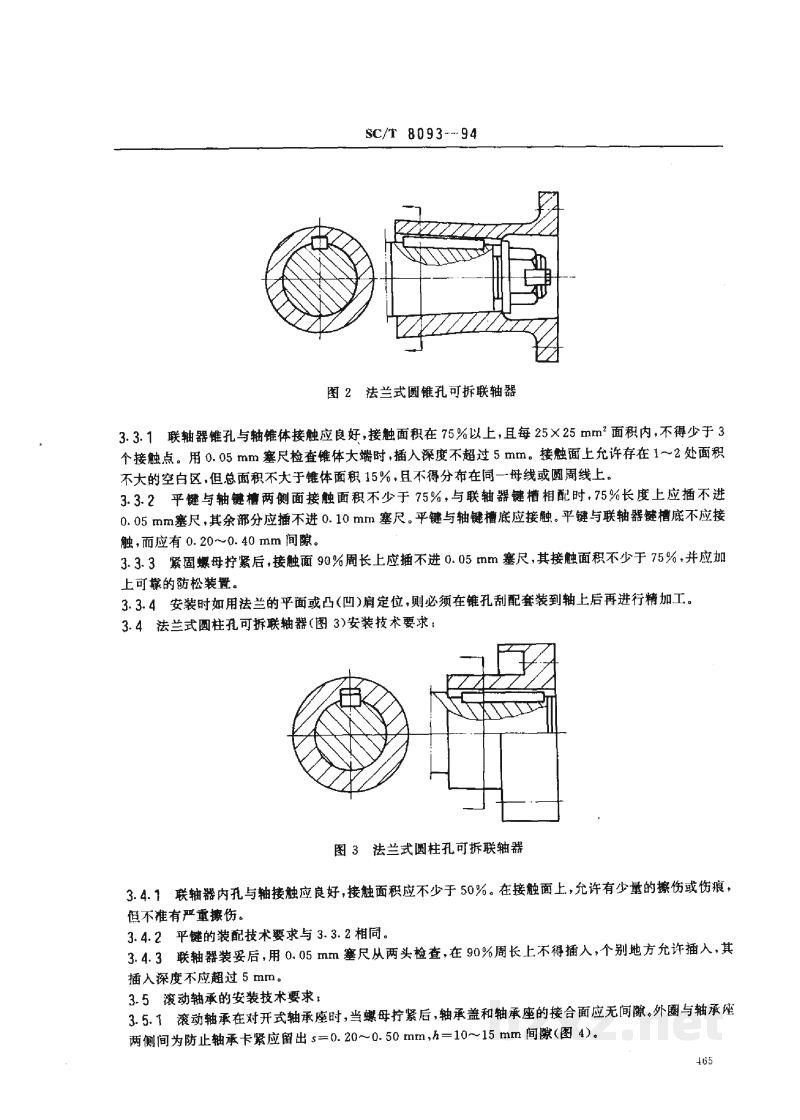

1. 法兰式圆锥孔可拆联轴器（图2）安装技术要求：

图 2 法兰式圆锥孔可拆联轴器

3.3.1 联轴器锥孔与轴锥体接触应良好，接触面积在75%以上，且每25×25 mm²面积内，不得少于3个接触点。用0.05 mm塞尺检查锥体大端时，插入深度不超过5 mm。接触面上允许存在1~2处面积不大的空白区，但总面积不大于锥体面积15%，且不得分布在同一母线或圆周线上。

3.3.2 平键与轴键槽两侧面接触面积不少于75%。与联轴器键槽相配时，75%长度上应插不进0.05 mm塞尺，其余部分应插不进0.10 mm塞尺。平键与轴键槽底应接触。平键与联轴器键槽底不应接触，而应有0.20~0.40 mm间隙。

3.3.3 紧固螺母拧紧后，接触面90%周向上应插不进0.05 mm塞尺，其接触面积不少于75%，并应加上可靠的防松装置。

3.3.4 安装时用法兰的平面或凸(凹)肩定位，则必须在锥孔刮配套到轴上后再进行精加工。

3.4 法兰式圆柱孔可拆联轴器 (图3) 安装技术要求：

图 3 法兰式圆柱孔可拆联轴器

3.4.1 联轴器内孔与轴接触应良好，接触面积应不少于50%。在接触面上，允许有少量的擦伤或伤痕，但不准有严重擦伤。

3.4.2 平键的装配技术要求与3.3.2相同。

3.4.3 联轴器装妥后，用0.05 mm塞尺从两头检查，在90%周向上不得插入，个别地方允许插入，其插入深度不应超过5 mm。

3.5 滚动轴承的安装技术要求：

3.5.1 滚动轴承在对开式轴承座时，当螺母拧紧后，轴承盖和轴承座的接合面应无间隙。外圈与轴承座两侧间为防止轴承卡紧应留出s=0.20~0.50 mm, h=10~15 mm间隙 (图4)。

SC/T 8093-94

[图片]

图 4 滚动轴承

3.5.2 轴肩与轴承应靠紧，垫圈必须平整，并应均匀地贴紧在轴承端面上。若用紧定衬套固定轴承时，当螺母拧紧后，内圈应不能轴向移动，并应锁紧止动垫圈。

3.5.3 装配轴承时，若用油加热，油温不超过100℃。

3.5.4 当轴承全部装妥、轴承座固定后，轴承转动应灵活，不得有卡紧停滞现象。

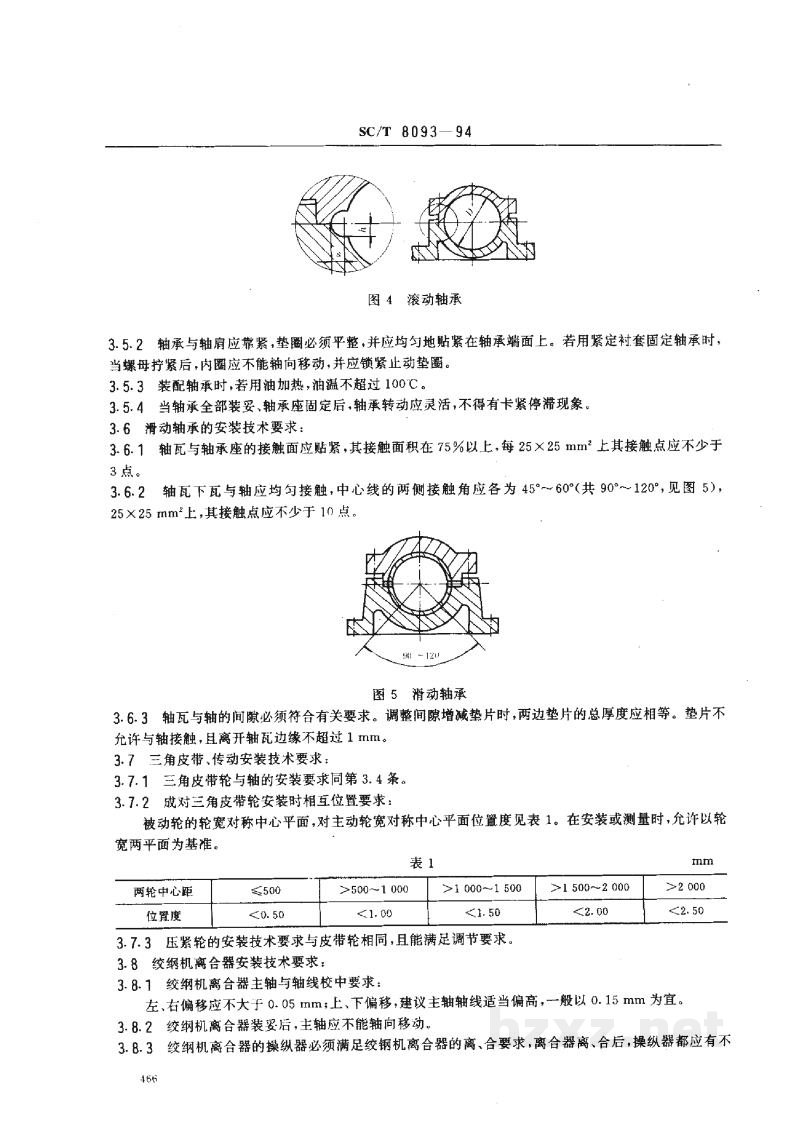

3.6 滑动轴承的安装技术要求：

3.6.1 轴瓦与轴承座的接触面应贴紧，其接触面积在75%以上，每25×25mm²上其接触点应不少于3点。

3.6.2 轴瓦下瓦与轴应均匀接触，中心线的两侧接触角应各为45°~60°(共90°~120°，见图5)，25×25mm²上，其接触点应不少于10点。

[图片]

图 5 滑动轴承

3.6.3 轴瓦与轴的间隙必须符合有关要求。调整间隙增减垫片时，两边垫片的总厚度应相等。垫片不允许与轴接触，且离开轴瓦边缘不超过1mm。

3.7 三角皮带、传动安装技术要求：

3.7.1 三角皮带轮与轴的安装要求同第3.4条。

3.7.2 成对三角皮带装轮时相互位置要求：
被动轮的轮宽对称中心平面，对主动轮宽对称中心平面位置偏差见表1。在安装或测量时，允许以轮宽两平面为基准。

3.7.3 压紧轮的安装技术要求与皮带轮相同，且能满足调节要求。

3.8 绞钢机离合器安装技术要求：

3.8.1 绞钢机离合器主轴与轴线校正要求：
左、右偏移应不大于0.05mm；上、下偏移，建议主轴轴线适当偏高，一般以0.15mm为宜。

3.8.2 绞钢机离合器装妥后，主轴应不能轴向移动。

3.8.3 绞钢机离合器的操纵器必须满足绞钢机离合器的高、合要求，离合器高、合后，操纵器都应有不
