【国家标准】 直接作用模拟指示电测量仪表及其附件 第3部分：功率表和无功功率表的特殊要求

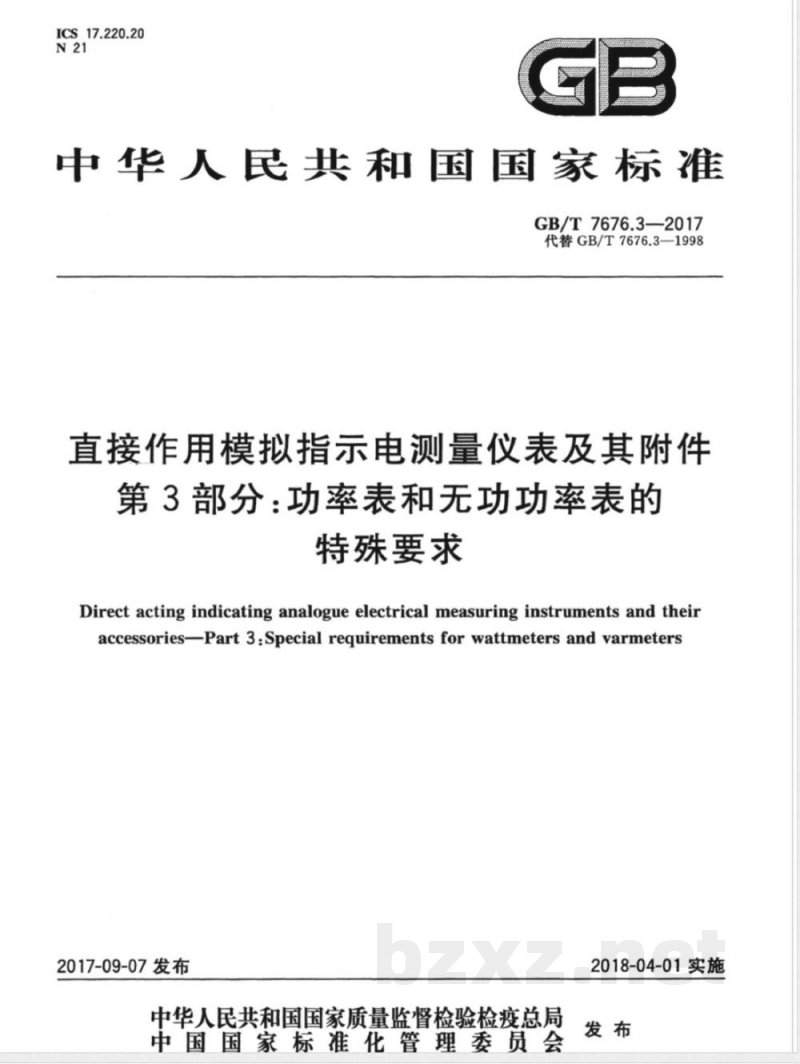

ICS 17.220.20 N 21 C 中华人民共和国国家标准 GB/T 7676.3—2017 代替 GB/T 7676.3-1998 直接作用模拟指示电测量仪表及其附件 第3部分：功率表和无功功率表的特殊要求 Direct acting indicating analogue electrical measuring instruments and their accessories — Part 3: Special requirements for wattmeters and varmeters 2017-09-07 发布 2018-04-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成： 第1部分：定义和通用要求； 第2部分：电流表和电压表的特殊要求； 第3部分：功率表和无功功率表的特殊要求； 第4部分：频率表的特殊要求； 第5部分：相位表、功率因数表和同步指示器的特殊要求； 第6部分：电阻表（阻抗表）和电导表的特殊要求； 第7部分：多功能仪表的特殊要求； 第8部分：附件的特殊要求； 第9部分：推荐的试验方法。 本部分为 GB/T 7676 的第3部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分代替 GB/T 7676.3—1998《直接作用模拟指示电测量仪表及其附件 第3部分：功率表和无功功率表的特殊要求》。 与 GB/T 7676.3—1998 相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录 B。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本部分主要起草单位：浙江正泰仪器仪表有限责任公司、哈尔滨电工仪表研究所、北京自动化控制设备厂、国网北京市电力公司、国网湖南省电力公司计量中心、国网河南省电力公司电力科学研究院、德力西集团仪器仪表有限公司、国网四川省电力公司计量中心、深圳友讯达科技股份有限公司、上海英孚特电子技术有限公司、国网江西省电力公司电力科学研究院、国网湖北省电力公司电力科学研究院、国网重庆市电力公司电力科学研究院、国家电工仪器仪表质量监督检验中心、冀北电力有限公司计量中心、山东省计量科学研究院、上海康比利仪表有限公司、上海市计量测试技术研究院、浙江省计量科学研究院、华立科技股份有限公司、中南仪表有限公司、河南省计量科学研究院、浙江迪克森电器有限公司、深圳星龙科技股份有限公司、西安立贝安智能科技有限公司、义乌源泰智能科技有限公司。 本部分主要起草人：赵锦锦、丁振、霍建华、刘献成、陈波、赵锋、薛德普、王念莉、裴茂林、李冀、王伟能、白泰、来磊、申莉、崔涛、郭小广、秦国鑫、陈闻新、侯兴哲、刘丹、王三强、靳绍平、袁慧防、吴维德、甘依依、周丽霞、李道民、王新军、李荣平、刘复若、郑孟霞、冯学礼、林晓龙、邵凤云、刘沛、郑元豹、曾仕途、黄建钟、蔡毅、刘鹏、毕伟、谢萍、陈双杰。 本部分所代替标准的历次版本发布情况为：GB/T 7676.2—1987、GB/T 7676.2—1998。 1 范围 直接作用模拟指示电测量仪表及其附件第3部分：功率表和无功功率表的特殊要求 GB/T 7676.3—2017 GB/T 7676 的本部分规定了直接作用模拟指示电测量功率表和无功功率表的术语定义、分类、分级、通用技术要求、信息、标志和符号、包装和贮存以及检验规则等。本部分适用于直接作用模拟指示的功率表和无功功率表。本部分也适用于当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。本部分也适用于其分度线与输入电量的关系为已知，但不直接对应的直接作用指示功率表和无功功率表。本部分也适用于在其测量和/或辅助电路中具有电子器件的功率表和无功功率表。本部分不适用于另有相应国家标准规定的特殊用途的功率表和无功功率表。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7676.1—2017 直接作用模拟指示电测量仪表及其附件 第1部分：定义和通用要求 GB/T 7676.9—2017 直接作用模拟指示电测量仪表及其附件 第9部分：推荐的试验方法 3 术语和定义 GB/T 7676.1—2017 中界定的术语和定义适用于本文件。 4 分类、分级和符合性 4.1 分类 按 GB/T 7676.1-2017 中 4.1 的规定。 4.2 分级 功率表和无功功率表按下列等级指数表示的准确度等级分级：0.05, 0.1, 0.2, 0.3, 0.5, 1, 1.5, 2, 2.5, 3, 5。 4.3 与本部分要求的符合性 按 GB/T 7676.1—2017 中 4.3 的规定。 5 技术要求 5.1 参比条件 5.1.1 影响量的参比值按表1和 GB/T 7676.1—2017 中表1的规定。 5.1.2 可以规定与表1和 GB/T 7676.1—2017 中表1所规定的不同的参比条件，但应按 GB/T 7676.1-2017 中第6章的规定进行标志。 5.1.3 不同于 GB/T 7676.1—2017 中表1规定的参比温度可从 20℃ 和 27℃ 中选用。 表1 试验时有关影响量的参比条件和允许偏差 影响量： - 被测功率的电压分量 - 被测功率的电流分量 - 被测功率的电压和电流分量的频率 - 功率因数或 sinΦ - 相平衡（对多相仪表） 参比条件（另有标志除外）： - 额定电压或参比范围（若有时）内的任意电压 - 额定电流以下或参比范围（若有时）上限以下的任何电流 - 用移相装置的仪表 - 其他仪表 - 参比频率 - 45Hz~65Hz - 1或额定值 - 对称电压和电流 试验用允许偏差（适用于单一参比值）： - 额定值的 ±2% - 参比频率的 ±0.1% - 参比频率的 ±2% - 0.01 滞后或超前 ±0.01 注： 1. 此偏差适用于本表中规定的或由制造厂标志的单一参比值，对参比范围不允许有偏差。 2. 无功功率表为 sinΦ，滞后（感性）为正符号，超前（容性）为负符号。 3. 任一两线电压之差值和任一两相电压之差值分别不应超过所对应的线电压平均值和相电压平均值的 1%；每相中的电流与电流平均值之差不应大于 1%；每相电流与相应相电压之间的角度不应大于 2°。如果制造厂允许，可以对多相仪表做单相试验。 5.2 基本不确定度极限、基准值 5.2.1 基本不确定度极限 按 GB/T 7676.1—2017 中 5.2.1 的规定。 5.2.2 基本不确定度限值与准确度等级的关系 按 GB/T 7676.1—2017 中 5.2.2 的规定。 5.2.3 基准值 下列功率表和无功功率表的基准值为测量范围的上限： 5.2.3.1 机械零位和/或电零位在标度尺一端的仪表： a) 不考虑电零位位置，机械零位在标度尺以外的仪表； b) 不考虑机械零位位置，电零位在标度尺以外的仪表。 c) 等级指数用 GB/T 7676.1—2017 中表6规定的符号 E-1 标志。 5.2.3.2 机械的和电的零位两者均在标度尺以内的功率表和无功功率表，基准值为测量范围两个极限的电量值之和，不考虑符号。等级指数用 GB/T 7676.1—2017 中表6规定的符号 E-1 标志。 5.2.3.3 分度线与其电输入量不直接对应的功率表和无功功率表，基准值是量程。等级指数用 GB/T 7676.1—2017 中表6规定的符号 E-10 标志。 本条款不适用于与分流器、分压器、串联电阻器（阻抗器）、仪用互感器、霍尔传感器等连接使用的功率表或无功功率表，这些仪表应符合 5.2.3.1 或 5.2.3.2 的规定。 5.3 标称使用范围和改变量 5.3.1 标称使用范围 按表2和 GB/T 7676.1-2017 中 5.3.1 的规定。 表2 标称使用范围限值和允许改变量 标称使用范围： 影响量： - 被测功率的交直流电压或电流分量的畸变 - 被测功率的交直流电压和电流分量的频率畸变因数 - 峰值因数 - 用移相装置的仪表 - 其他仪表 - 被测功率的电压分量 等级指数等于或小于 0.5： - 功率表的功率因数或无功功率表的 sinφ - 负载平衡（对多相仪表） - 多相仪表测量元件之间相互作用 - 外磁场（另有标志者除外） 等级指数大于 0.5： - 用移相装置的仪表 5% - 其他仪表 20% - 1~3b - 参比频率 ±1% 或参比范围下限 -1% 和参比范围上限 +1% - 参比频率 ±10% 或参比范围下限 -10% 和参比范围上限 +10% - 参比电压 ±15% 或参比范围下限 -15%
