【国家标准】 耐电压测试仪

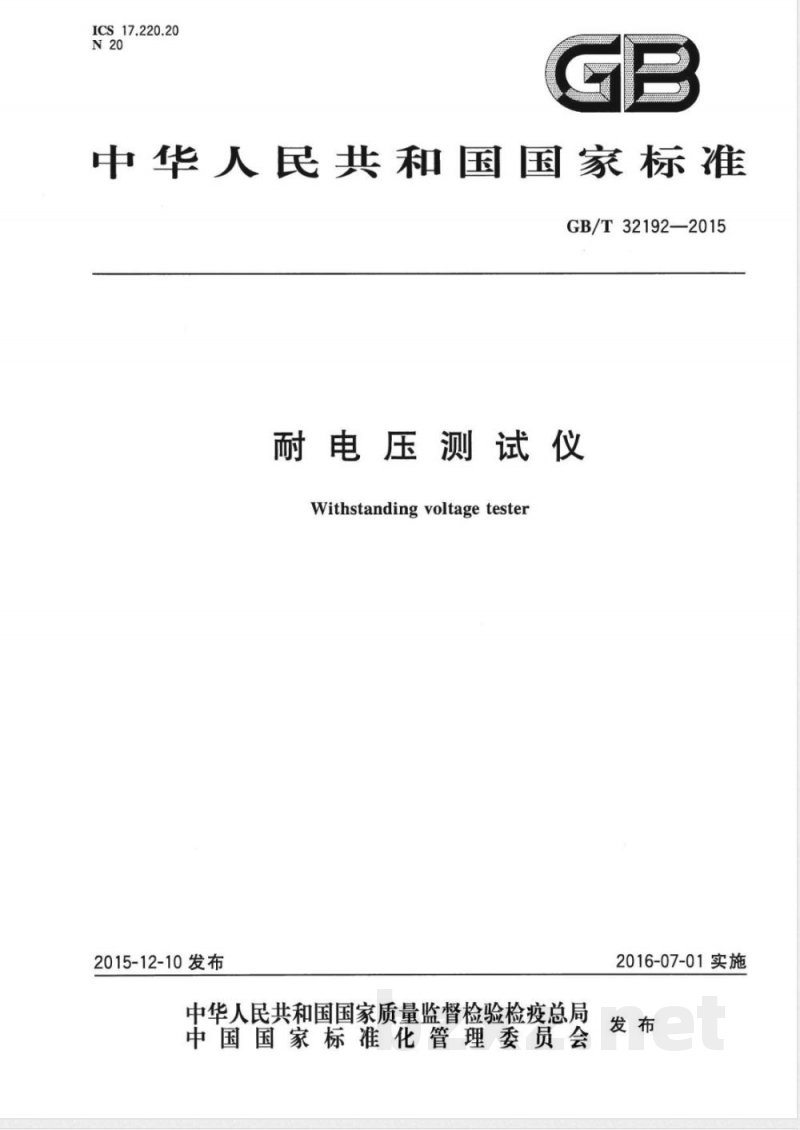

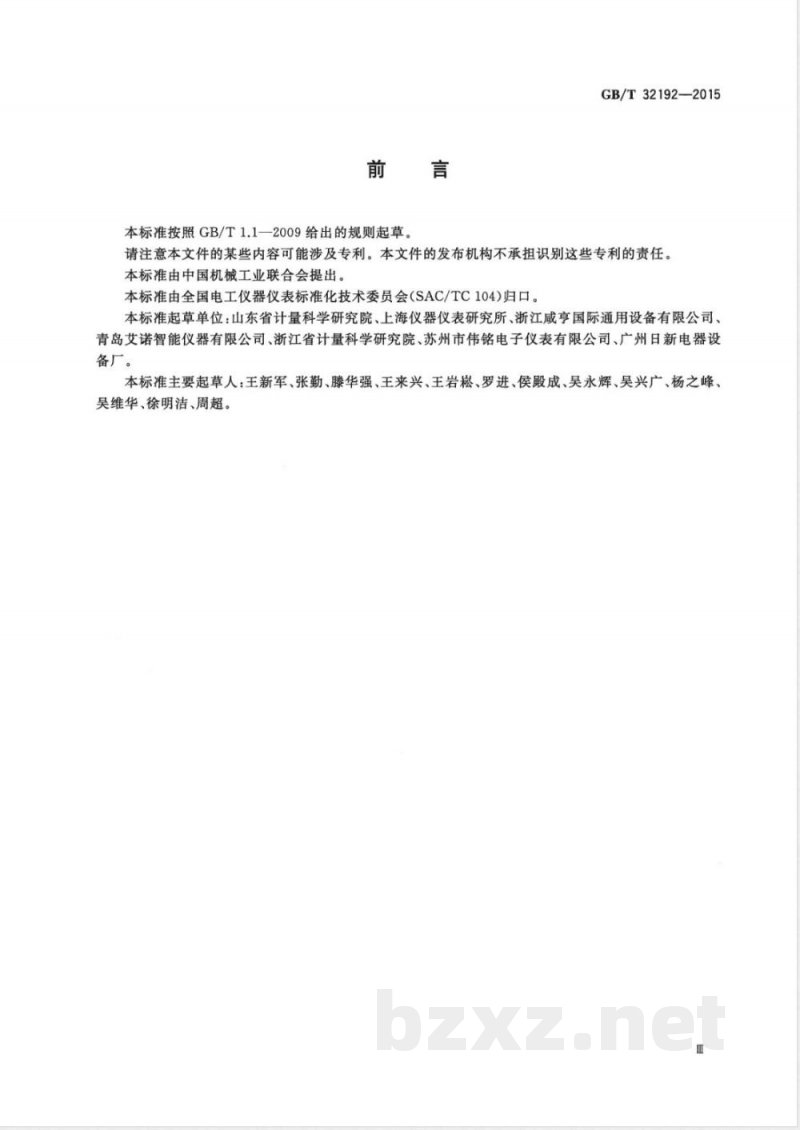

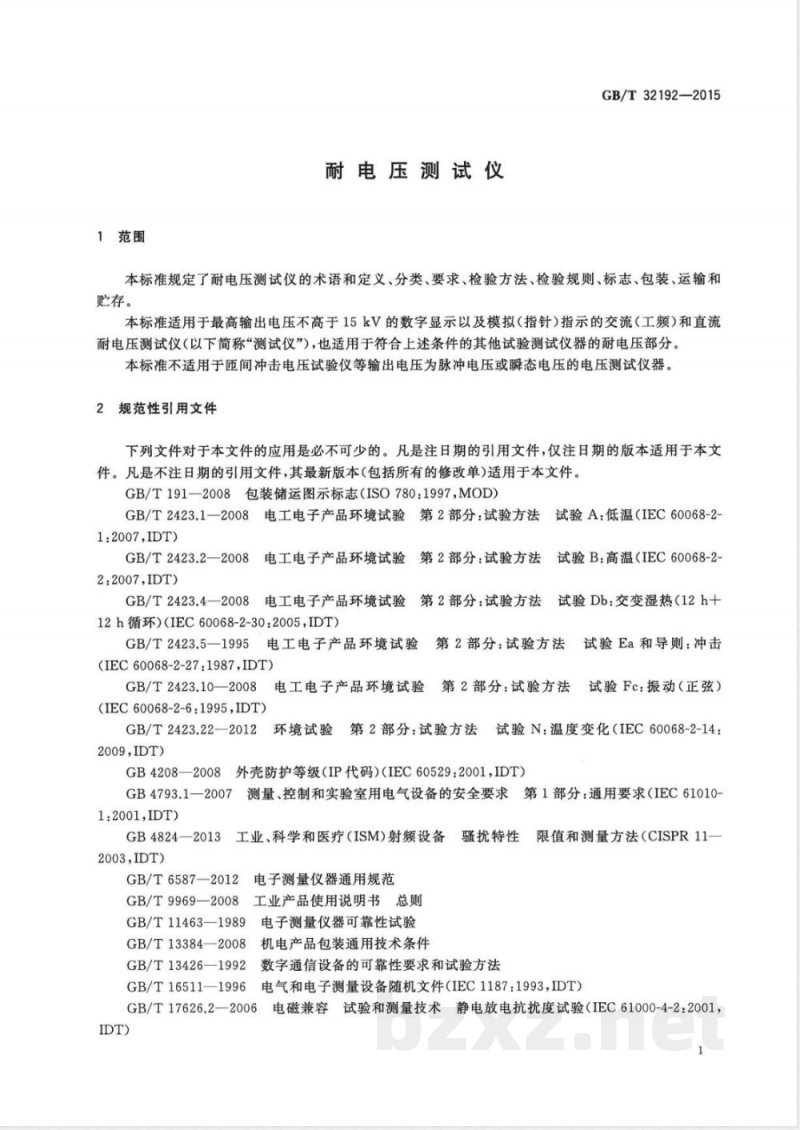

ICS 17.220.20 N20 C 中华人民共和国国家标准 GB/T 32192—2015 耐电压测试仪 Withstanding voltage tester 2015-12-10发布 2016-07-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会（SAC/TC 104）归口。 本标准起草单位：山东省计量科学研究院、上海仪器仪表研究所、浙江咸亨国际通用设备有限公司、青岛艾诺智能仪器有限公司、浙江省计量科学研究院、苏州市伟铭电子仪表有限公司、广州日新电器设备厂。 本标准主要起草人：王新军、张勤、滕华强、王来兴、王岩崧、罗进、侯殿成、吴永辉、吴兴广、杨之峰、吴维华、徐明洁、周超。 引言 为了规范耐电压测试仪制造行业的质量行为，确保使用耐电压测试仪检验验证各种电气设备、绝缘材料和绝缘结构的绝缘（介电）强度要求的能力，对耐电压测试仪的性能和功能做出统一规定越来越重要，这是由于： 检测设备缺陷，用以确保设备的绝缘性能，这直接关系到产品的安全性能，关系到使用者的人身安全； 几乎每一个安全标准中都被引用； 科技进步（交直流耐电压测试仪，计量特性及控制功能等）； 最终用户要求（节约成本、遵循产品标准的各方面要求等）； 安全和维护的连贯性； 可持续性发展的要求，例如，耐电压测量被视为安全管理的基本要素，作为我国强制性产品认证基本要求的一部分。 目前市场上存在耐电压测试仪具有不同的特性，需要有一个共同的参照系统。因此需要有一个新的标准帮助最终用户就性能、功能控制等做出选择，解释各种标志。本标准为规范和描述耐电压测试仪以及评估其性能提供了一个基础。 1 范围 本标准规定了耐电压测试仪的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于最高输出电压不高于15kV的数字显示以及模拟（指针）指示的交流（工频）和直流耐电压测试仪（以下简称“测试仪”），也适用于符合上述条件的其他试验测试仪器的耐电压部分。本标准不适用于匝间冲击电压试验仪等输出电压为脉冲电压或瞬态电压的电压测试仪器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志（ISO 780:1997, MOD） GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温（IEC 60068-2-1:2007, IDT） GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温（IEC 60068-2-2:2007, IDT） GB/T 2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）（IEC 60068-2-30:2005, IDT） GB/T 2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击（IEC 60068-2-27:1987, IDT） GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）（IEC 60068-2-6:1995, IDT） GB/T 2423.22—2012 环境试验 第2部分：试验方法 试验N：温度变化（IEC 60068-2-14:2009, IDT） GB 4208—2008 外壳防护等级（IP代码）（IEC 60529:2001, IDT） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求（IEC 61010-1:2001, IDT） GB 4824—2013 工业、科学和医疗（ISM）射频设备 骚扰特性 限值和测量方法（CISPR 11:2003, IDT） GB/T 6587—2012 电子测量仪器通用规范 GB/T 9969—2008 工业产品使用说明书 总则 GB/T 11463—1989 电子测量仪器可靠性试验 GB/T 13384—2008 机电产品包装通用技术条件 GB/T 13426—1992 数字通信设备的可靠性要求和试验方法 GB/T 16511—1996 电气和电子测量设备 随机文件（IEC 1187:1993, IDT） GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验（IEC 61000-4-2:2001, IDT） GB/T 17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3:2002, IDT） GB/T 17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（IEC 61000-4-4:2004, IDT） GB/T 17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5:2005, IDT） GB/T 17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验（IEC 61000-4-6:2006, IDT） GB/T 17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断及电压变化的抗扰度试验（IEC 61000-4-11:2004, IDT） GB/T 18268.1—2010 测量、控制和实验室用的电设备 电磁兼容性要求 第1部分：通用要求（IEC 61326-1:2005, IDT） 3 术语和定义 下列术语和定义适用于本文件。 3.1 耐电压测试仪 withstanding voltage tester 用于对各种电气设备、绝缘材料和绝缘结构等的绝缘（介电）强度进行检测和试验的仪器。 3.2 指示器 indicator equipment 测试仪输出电压、击穿电流设定值、测量值及定时单元的组件。 3.3 定时 definite time 确定测试仪在设定电压下的测试工作时间。 3.4 复位 reset 使测试仪由报警、定时结束状态恢复到测量准备状态；或者清除上次测量结果，使其处于测量准备状态。 3.5 额定输出电压 rated output voltage 测试仪高压输出端能够输出的保证测试仪长期连续正常工作的最高电压。 3.6 额定输出电流 rated output current 测试仪在额定输出电压下能够输出的保证测试仪长期连续正常工作的最大电流。 3.7 击穿报警电流 breakdown warning current 在测试仪上设置的电流值，当测试仪输出电流大于该值时，测试仪应自动切断输出电压并发出报警信号。 3.8 电压持续（保持）时间 voltage duration 测试仪的输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。 3.9 标称容量 nominal capacity 测试仪的额定输出电压与额定输出电流的乘积。 4 产品分类 4.1 按输出电压类型分类 可分为交流测试仪和直流测试仪。 4.2 按显示方式分类 可分为模拟(指针)指示测试仪和数字显示测试仪。 4.3 按升压方式分类 可分为机械升压测试仪和电子升压测试仪。 注：由手动调压、测量电路及指示(显示)等部分组成的为机械升压；由升压(调压器或可程控功率放大器)、测量电路及数字显示等部分组成的为电子升压。电子升压测试仪输出电压时应设计成在低电压下接通内部高压变压器，然后缓慢升到试验值；试验完成后以同样的速度降低电压回零位才切断高压变压器电源。开始升压时电压上升速率不大于2kV/s。 4.4 按是否具有程控功能分类 可分为程控测试仪和非程控测试仪。 5 要求 5.1 技术要求 5.1.1 准确度 5.1.1.1 准确度等级 测试仪的准确度等级为1、2、5、10级。对于不同的测量范围，一台测试仪可以被赋予不同的准确度等级，但一个量程只能有一个准确度等级。 5.1.1.2 最大允许误差 不同等级测试仪输出电压、击穿电流最大允许误差应符合表1的规定。 表1 准确度等级及最大允许误差 准确度等级 | 最大允许误差/% ---|--- 1 | ±1 2 | ±2 5 | ±5 10 | ±10 5.1.1.2.1 输出电压 输出电压示值的最大允许误差应满足表1规定，数字显示测试仪在基本量程满度值的10%点指示值应符合最大允许误差的规定。误差计算公式见附录A中式（A.4）。 5.1.1.2.2 击穿报警电流 击穿报警电流示值的最大允许误差应满足表1规定，数字显示测试仪在基本量程满度值的10%点指示值应符合最大允许误差的规定。 5.1.1.2.3 输出电压持续（保持）时间 输出电压持续（保持）时间设定示值与实测值之差不应超过实测值的5%。 5.1.1.2.4 直流输出电压纹波系数 当输出电流为1mA...
