【国家标准】 低压窄带电力线通信 第11部分：3 kHz～500 kHz频带划分、输出电平和电磁骚扰限值

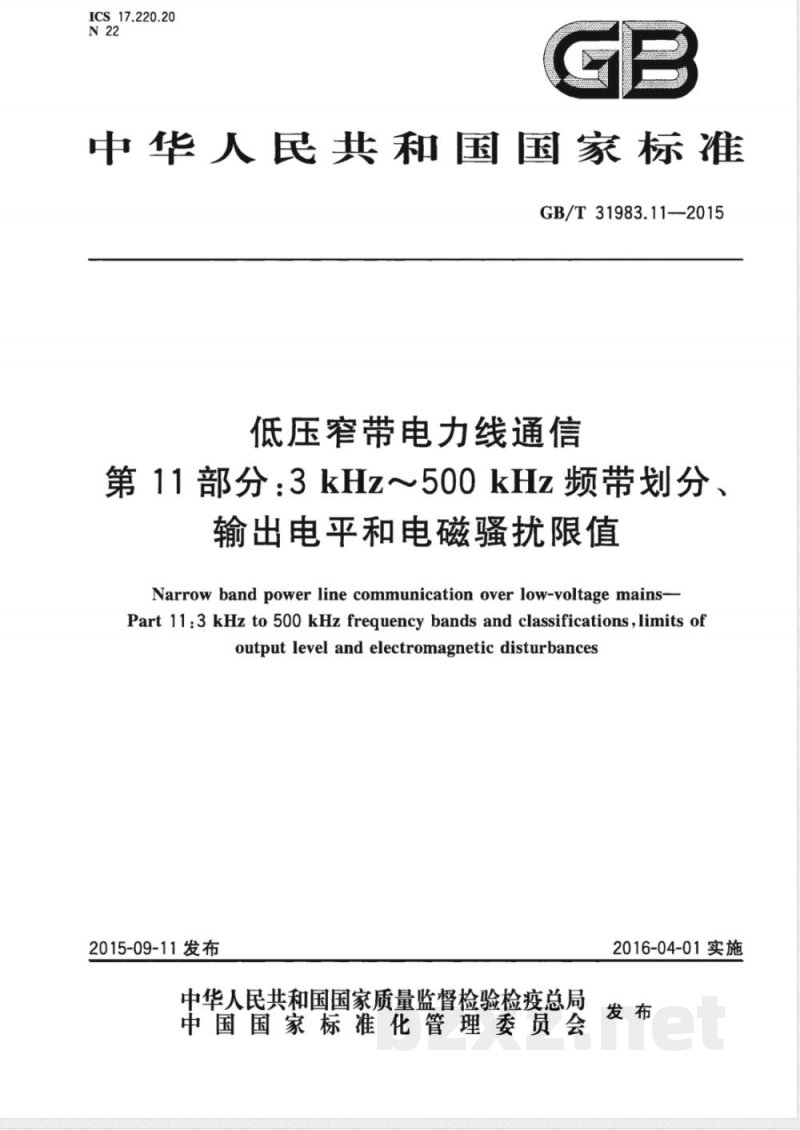

ICS 17.220.20 N 22 GB 中华人民共和国国家标准 GB/T 31983.11-2015 低压窄带电力线通信 第11部分：3 kHz～500 kHz频带划分、输出电平和电磁骚扰限值 Narrow band power line communication over low-voltage mains - Part 11: 3 kHz to 500 kHz frequency bands and classifications, limits of output level and electromagnetic disturbances 2015-09-11 发布 2016-04-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 31983《低压窄带电力线通信》分为下列部分： —— 第11部分：3 kHz～500 kHz频带划分、输出电平和电磁骚扰限值； —— 第21部分：3 kHz～500 kHz频带通信设备与系统抗扰度要求； —— 第31部分：窄带正交频分复用电力线通信物理层规范； —— 第32部分：窄带正交频分复用电力线通信介质访问控制层规范。 本部分为GB/T 31983的第11部分。 本部分按照GB/T 1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC 104)归口。 本部分主要起草单位：国网黑龙江省电力有限公司、青岛东软载波科技股份有限公司、哈尔滨电工仪表研究所、中国电力科学研究院、国网重庆市电力公司电力科学研究院、黑龙江省电力有限公司计量中心、青岛鼎信通讯股份有限公司、深圳市航天泰瑞捷电子有限公司、云南电力试验研究院（集团）有限公司电力研究院、瑞斯康微电子(深圳)有限公司、北京福星晓程电子科技股份有限公司、深圳市力合微电子有限公司、珠海中慧微电子有限公司、四川省电力公司计量中心。 本部分参加起草单位：中电华瑞技术有限公司、华立仪表集团股份有限公司、威胜集团有限公司、宁波三星电气股份有限公司、江苏林洋电子股份有限公司、西安旌旗电子股份有限公司、杭州海兴电力科技股份有限公司、杭州炬华科技股份有限公司、深圳市海思半导体有限公司、深圳市友讯达科技发展有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、上海英孚特电子技术有限公司、丹东华通测控有限公司、江阴长仪集团有限公司、西安亮丽仪器仪表有限责任公司。 本部分主要起草人：胡亚军、王瑄、陈波、葛得辉、刘宣、孟宇、王天宇、李万宏、薛德晋、关文举、韩东。 本部分参加起草人：杨晓源、田海亭、孙洪亮、沙舟、张建伟、吴维德、刘鲲、周斌、陆寒熹、张向程、刘海波、郭永林、刘嵘、岳京兴、阳武、昊斌、曾任途、霍涛、刘海军、陈世举、孙晓彤、张晓东。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 频带划分和应用 5 输出电平 6 电磁骚扰限值 7 试验条件 8 安全警示 附录A（规范性附录）150 kHz以上测量仪器的衰减特性 附录B（规范性附录）测量方法（3 kHz～30 MHz）人工电源网络 附录C（资料性附录）用于表示信号传输性能的人工电源网络设计 1 范围 GB/T 31983的本部分规定了不同应用的频带划分、可用频带内的输出电平限值、传导和辐射骚扰限值，并给出了测量方法。 本部分不规定信号调制方法、编码方法或功能特性，也不包括环境要求与试验条件。 本部分适用于在低压配电系统上或用户侧电力装置上使用3 kHz～500 kHz频率范围的信号进行信息传输的电气设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4365 电工术语 电磁兼容 GB/T 6113.101—2008 无线电骚扰和抗扰度测量设备和测量方法规范 第1-1部分：无线电骚扰和抗扰度测量设备 测量设备 GB/T 6113.102—2008 无线电骚扰和抗扰度测量设备和测量方法规范 第1-2部分：无线电骚扰和抗扰度测量设备 辅助设备 传导骚扰 GB/T 6113.104—2008 无线电骚扰和抗扰度测量设备和测量方法规范 第1-4部分：无线电骚扰和抗扰度测量设备 辅助设备 辐射骚扰 GB/T 6113.202—2008 无线电骚扰和抗扰度测量设备和测量方法规范 第2-2部分：无线电骚扰和抗扰度测量方法 骚扰功率测量 GB 9254—2008 信息技术设备的无线电骚扰限值和测量方法 3 术语和定义 GB/T 4365界定的以及下列术语和定义适用于本文件。 3.1 应用 application 一种技术、系统或产品的使用。 3.2 住宅 residential premises 用于个人家庭的住所。 3.3 商业或工业场所 commercial or industrial premises 除住宅以外的所有建筑物。 3.4 用户 user 某种系统的使用者，不需要充分的专业知识去全面了解系统。 3.5 信号 signal/signalling 编码消息，即传递消息的数字或模拟状态序列。 3.6 差模信号传输 differential-mode signalling 在两根或多根电源导体之间，不需要使用保护导体的一种信号传输形式。 3.7 共模信号传输 common-mode signalling 有意地将保护导体用作电路中部分电流通路的一种信号传输形式。 3.8 固定交流电源网络 fixed mains network 永久性安装的，由导线或电缆组成的交流电源网络系统，但不包括用户可以连接或断开的柔性电缆。 3.9 敏感设备 sensitive equipment 受到干扰可能造成不利影响并可导致伤害的设备。 4 频带划分和应用 4.1 概述 为了保证不同应用之间的共存和防止相互之间的干扰，本部分通过划分频带来构建各类应用。 注：如果对无线电通信业务造成干扰，可以采用附加条文。 4.2 3 kHz～95 kHz频段 本频段适用于对低压配电网上的电气设备进行监测和控制，主要设备包括各类智能计量仪表以及监测和控制终端或装置。 注：本频段的典型应用示例是高级量测体系（AMI）的用电信息采集。 4.3 95 kHz～150 kHz频段 本频段适用于： a）对家庭住宅、商业或工业场所内的低压电器设备进行监测和控制； b）对安装在或连接到场所外部低压配电网上的电气设备进行监测和控制。 注1：a）的典型应用示例可能是智能楼宇、智能家居和家庭能源管理。 注2：b）的典型应用示例可能是路灯控制、能源计量和电动汽车充放电。 本频段使用的设备分为122级（Class 122)和134级（Class 134）设备。按规定的测量方法，122级设备的最大输出电平为122 dB(μV)，134级设备的最大输出电平为134 dB(μV)。 122级设备适用于一般用途；而134级设备只能用于工业环境，且不应该用在可能对敏感设备引起干扰的地方。 注3：使用134级设备，建议提前通知适当的机构或征得其同意。 基于对访问控制协议的要求，本频段又划分为95 kHz～125 kHz、125 kHz～140 kHz、140 kHz～150 kHz三个子频段，其中125 kHz～140 kHz子频段需要使用载波侦听多路访问（CSMA）协议，具体的访问协议应在互操作（Interoperability）技术规范中规定。 4.4 150 kHz～500 kHz频段 本频段适用于： a）对低压配电网上的电气设备进行监测和控制，主要设备包括各类智能计量仪表以及监测和控制终端或装置； b）对家庭住宅、商业或工业场所内的能源管理终端进行监测和控制。 注1：a）的典型应用示例是高级量测体系（AMI）的用电信息采集，也可能是分布式电源和分布式储能装置的监控，以及路灯控制和电动汽车充放电的监控。 注2：b）的典型应用示例可能是配电网与用电客户双向互动服务的数据采集与控制。 注3：对低压配电网信道特性（传输特性、噪声特性和阻抗特性）的理论研究和大量实际测量表明：95 kHz以下频率的噪声电平显著且阻抗较低（相对于150 kHz以上频率），这种特征对95 kHz以下频率的信号传输可能造成不利影响。建议150 kHz～500 kHz频段能够承载更多的通信业务。 5 输出电平 5.1 一般要求 5.1.1 概述 为防止对受试设备或测试仪器造成损害，应确保施加到受试设备的电源电压满足设备制造商规定的电源电压范围要求。 通常应使用差模信号传输。在固定交流电源网络上的共模信号传输只能用于商业或工业场所，并在第7章描述的条件下工作。 如果从固定
