ICS 17.220. 20
中华人民共和国国家标准
GB/T19882.212—2012
自动抄表系统
第212部分：低压电力线载波抄表系统载波集中器
Automatic meter reading systemPart 212:Distribution line carrier meter reading system-DLCConcentrator
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2013-06-01实施
GB/T 19882.212—2012

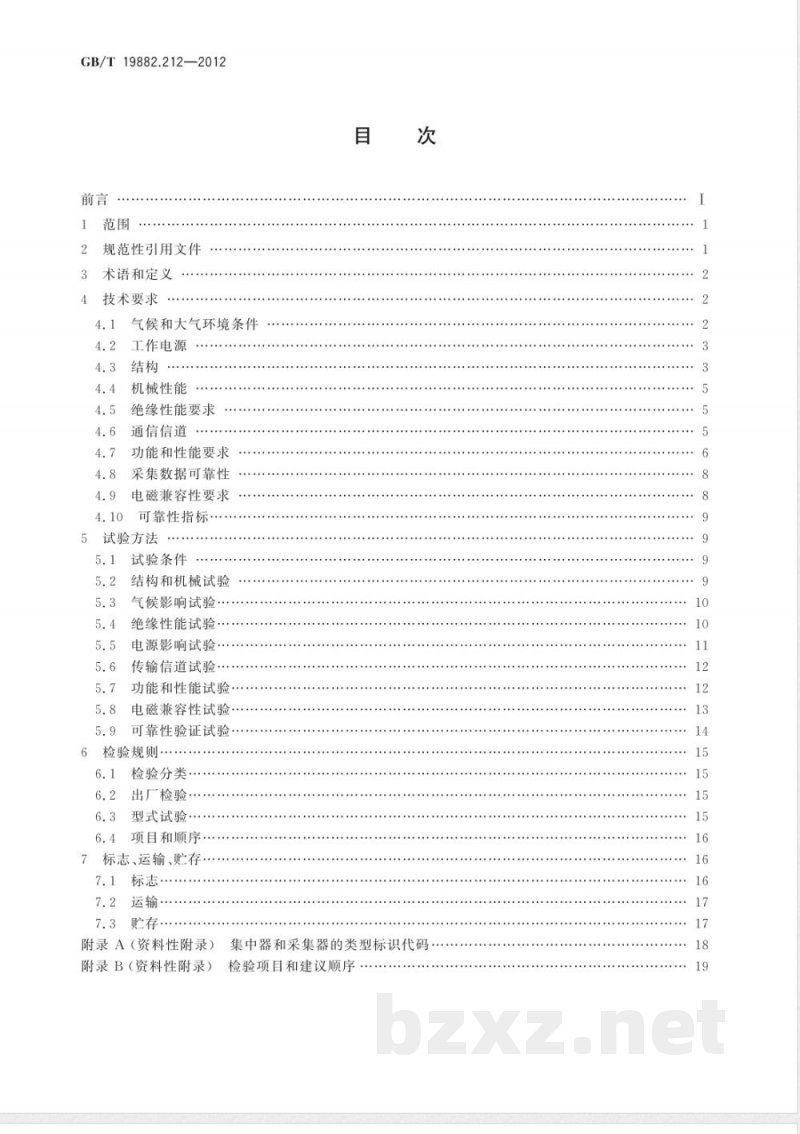

规范性引用文件
术语和定义
技术要求
气候和大气环境条件
工作电源
机械性能
绝缘性能要求
通信信道
功能和性能要求
采集数据可靠性
电磁兼容性要求
可靠性指标，
5试验方法
试验条件
结构和机械试验
气候影响试验
绝缘性能试验…·
电源影响试验
传输信道试验
功能和性能试验·
电磁兼容性试验·
可靠性验证试验
检验规则，
检验分类·
出厂检验·
型式试验
项目和顺序
7标志、运输、存
标志·
运输·
附录A（资料性附录）
附录B（资料性附录）
集中器和采集器的类型标识代码检验项目和建议顺序

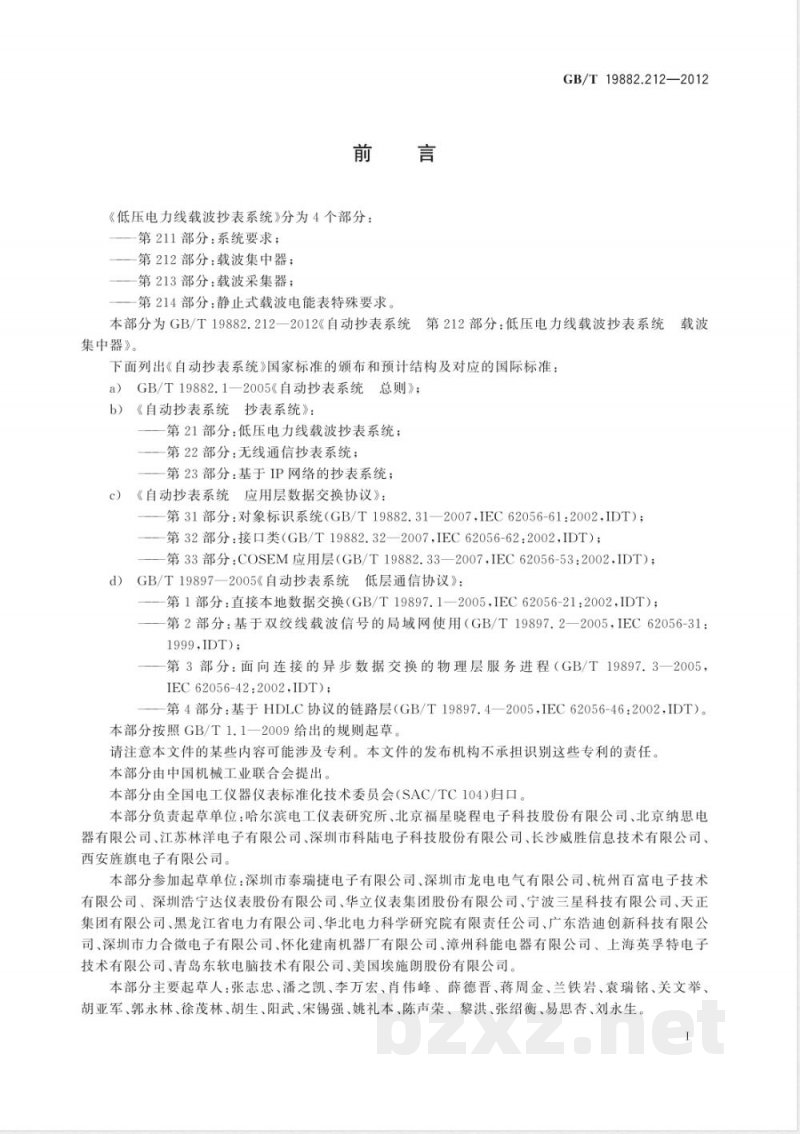

《低压电力线载波抄表系统》分为4个部分：第211部分：系统要求；
一第212部分：载波集中器；
第213部分：载波采集器；
一第214部分：静止式载波电能表特殊要求。GB/T19882.212—2012
本部分为GB/T19882.212一2012《自动抄表系统第212部分：低压电力线载波抄表系统载波集中器》。
下面列出《自动抄表系统》国家标准的颁布和预计结构及对应的国际标准：a）GB/T19882.1—2005《自动抄表系统总则》；b）《自动抄表系统抄表系统》：一第21部分：低压电力线载波抄表系统；—第22部分：无线通信抄表系统；一第23部分：基于IP网络的抄表系统；c）《自动抄表系统应用层数据交换协议》：—第31部分：对象标识系统（GB/T19882.31—2007，IEC62056-61：2002，IDT）；第32部分：接口类（GB/T19882.32—2007IEC62056-62：2002,IDT）；—第33部分：COSEM应用层（GB/T19882.33—2007，IEC62056-53：2002,IDT）；d）GB/T19897—2005《自动抄表系统低层通信协议》：第1部分：直接本地数据交换（GB/T19897.1—2005，IEC62056-21：2002，IDT）；——第2部分：基于双绞线载波信号的局域网使用（GB/T19897.2一2005，IEC62056-31：1999.IDT）：
第3部分：面向连接的异步数据交换的物理层服务进程（GB/T19897.3一2005，IEC62056-42:2002,IDT);
第4部分：基于HDLC协议的链路层（GB/T19897.4—2005，IEC62056-46：2002，IDT）。本部分按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分负责起草单位：哈尔滨电工仪表研究所、北京福星晓程电子科技股份有限公司、北京纳思电器有限公司、江苏林洋电子有限公司、深圳市科陆电子科技股份有限公司、长沙威胜信息技术有限公司、西安旌旗电子有限公司。
本部分参加起草单位：深圳市泰瑞捷电子有限公司、深圳市龙电电气有限公司、杭州百富电子技术有限公司、深圳浩宁达仪表股份有限公司、华立仪表集团股份有限公司、宁波三星科技有限公司、天正集团有限公司、黑龙江省电力有限公司、华北电力科学研究院有限责任公司、广东浩迪创新科技有限公司、深圳市力合微电子有限公司、怀化建南机器广有限公司、漳州科能电器有限公司、上海英孚特电子技术有限公司、青岛东软电脑技术有限公司、美国埃施朗股份有限公司。本部分主要起草人：张志忠、潘之凯、李万宏、肖伟峰、薛德晋、蒋周金、兰铁岩、袁瑞铭、关文举、胡亚军、郭永林、徐茂林、胡生、阳武、宋锡强、姚礼本、陈声荣、黎洪、张绍衡、易思杏、刘永生。I
1范围
自动抄表系统
GB/T19882.212—2012
第212部分：低压电力线载波抄表系统载波集中器
本部分规定了载波集中器（以下简称为集中器）的术语、技术要求、试验方法以及检验规则本部分仅适用于低压电力线载波抄表系统用集中器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-21:2007,IDT
GB/T2423.2—2008
2:2007,IDT)
电工电子产品环境试验
第2部分：试验方法试验B：高温（IEC60068-2GB/T2423.3一2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验(IEC60068-2-78:2001,IDT)
试验Fc：振动（正弦）（IEC
GB/T2423.10—2008电工电子产品环境试验金第2部分：试验方法
60068-2-6:1995,IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4208一2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB/T15284一2002多费率电能表特殊要求个第1部分：原理、要求和试验（IEC60664-1：GB/T16935.1一2008低压系统内设备的绝缘配合2007,IDT)
GB/T17626.2—2006
电磁兼容
GB/T17626.3—2006
3:2002.IDT
GB/T17626.4—2008
4-4:2004,IDT)
GB/T17626.5—2008
2005,IDT
GB/T17626.8—2006
GB/T17626.11—2008
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
静电放电抗扰度试验（IEC61000-4-2：2001，试验和测量技术
试验和测量技术
射频电磁场辐射抗扰度试验（IEC61000-4-试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000-浪涌（冲击）抗扰度试验（IEC61000-4-5：试验和测量技术：
试验和测量技术
工频磁场抗扰度试验（IEC61000-4-8：2001，试验和测量技术
电压暂降、短时中断和电压变化的抗扰度GB/T 19882.212—2012
试验（IEC61000-4-11：2004,IDT)GB/T19882.211一2010自动抄表系统第211部分：低压电力线载波抄表系统系统要求
JB/T6214一1992仪器仪表可靠性验证试验及测定试验（指数分布）导则YD/T1028一1999800MHzCDMA数字蜂窝移动通信系统设备总技术规范：移动台部分YD/T1050-2000
YD/T1214—2006
技术要求：移动台
8OOMHzCDMA数字蜂窝移动通信网设备总测试规范：移动台部分900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS)设备YD/T1215—2006
9OO/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS)设备测试方法：移动台
3术语和定义
GB/T19882.211界定的术语和定义以及下列术语和定义适用于本文件。3.1
远程信道
remotechannel
集中器与主站之间通信时数据传输的载体，如无线电波、电话线、光纤等。集中器通过远程信道完成与主站之间的数据交换
local channel
本地信道
集中器进行本地通信、维护、数据采集时的数据传输载体，如RS232、RS485、USB、红外、低压电力线等。集中器通过本地信道完成与本地设备之间的数据交换。3.3
datatransfer
数据转发
一种借用其他设备的远程信道进行数据传输的方式。主站通过数据转发命令，可以将电能表的数据通过主站与电能采集集中器间的远程信道直接传送到主站。4技术要求
4.1气候和大气环境条件
4.1.1气候环境条件
集中器设备正常运行的气候环境条件见表1。表1气候环境条件分类
空气温度
场所类型
协议特定
温度变化率取5min时间内平均值。b相对湿度包括凝露。
-5～+45
25～+55
40～+70
最大变化率
℃ /h
相对湿度
10～100
4.1.2使用场所大气压力
集中器设备使用场所大气压力见表2。表2大气压力分级
4.2工作电源
4.2.1一般要求
大气压力
86~108
66~108
协议特定
GB/T19882.212—2012
适用高度
海拔1000m以下
海拔3000m以下
集中器应使用交流三相四线供电，在断一相或两相电压的条件下，交流电源应能维持集中器正常工作和通信。
4.2.2额定值及充许偏差
工作电源额定电压：220V/380V，允许偏差士20%（也可按用户协议定）。频率：50Hz，允许下偏差一2%、上偏差十2%。4.2.3功率消耗
在非通信状态下集中器消耗的视在功率应不大于50VA、有功功率应不大于10W。低压载波传输状态下，每相功耗增量不超过5VA、3W。远程通信时，集中器功耗超出上述规定值是允许的。4.2.4失电数据和时钟保持
集中器供电电源中断后，不应出现信息混乱，并有措施至少保持数据和时钟一个月。电源恢复时，保存数据不丢失，内部时钟正常运行。4.2.5抗接地故障能力下载标准就来标准下载网
集中器的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10%过电压的情况下，没有接地的两相对地电压将会达到1.9倍的标称电压；在此情况下，集中器不应出现损坏。供电恢复正常后，集中器应正常工作，保存数据应无改变。4.3结构
4.3.1外壳及其防护性能
4.3.1.1机械强度
集中器的外壳应有足够的强度，外物撞击造成的变形应不影响其正常工作。3
GB/T19882.212—2012
阻燃性能
非金属外壳应符合GB/T5169.11一2006的阻燃要求，试验要求见5.2.3。4.3.1.3外壳防护性能
防雨淋环境及室内安装的集中器外壳的防护性能应符合GB4208一2008规定的IP51级要求，即防尘和防滴水。
户外场所安装的集中器外壳的防护性能应符合GB4208一2008规定的IP54级要求4.3.2接线端子
接线端子要求如下：
集中器对外的连接线应经过接线端子，接线端子及其绝缘部件可以组成端子排，端子排应有端a）
子盖板保护。强电端子和弱电端子分开排列，具备有效的绝缘隔离。电源端子的结构应与截面为1.5mm2～2.5mm2的引出线配合。端子排的绝缘强度应符合4.5.2的要求。b）
端子排的阻燃性能应符合GB/T5169.11一2006的阻燃要求，试验要求见5.2.3。c）
4.3.3天线的引入
采用无线信道时，天线的引人方式应保证在不打开集中器封印的情况下无法使天线由集中器上拆下。
4.3.4接地端子
金属的外壳和端子盖板以及集中器正常工作中可能被接触的金属部分，应连接到独立的保护接地端子上。接地端子应有清楚的接地符号。接地端子的直径应不小于5mm。4.3.5电气间隙和爬电距离
裸露的带电部分对地和对其他带电部分之间，以及接线端子排的端子之间和端子排螺钉对金属盖板之间应具有表3规定的最小电气间隙和爬电距离。对于工作在海拔高度2000m以上的集中器的电气间隙应按GB/T16935.1—2008的规定进行修正。表3最小电气间隙和爬电距离
额定电压
U≤25
60U≤250
250U≤380
4.3.6封印
集中器壳体应能加封印。
电气间隙
爬电距离
4.3.7金属部分的防腐蚀
GB/T19882.212—2012
在正常运行条件下可能受到腐蚀或能生锈的金属部分，应有防锈、防腐的涂层或镀层。4.4机械性能
集中器应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。4.5绝缘性能要求
4.5.1绝缘电阻
集中器各电气回路对地和各电气回路之间的绝缘电阻要求如表4所示。表4绝缘电阻
额定工作电压
60介电强度
正常条件
绝缘电阻
湿热条件
测试电压
电源回路对地和电气隔离的各回路之间，应耐受50Hz、有效值2000V的交流电压，历时1min的试验。试验时不得出现击穿、闪络现象，漏电流应不大于5mA。4.5.3冲击电压
电源回路对地和电气隔离的各回路之间，应耐受如表5中规定的冲击电压峰值，正负极性各5次。试验时应无破坏性放电(击穿跳火、闪络或绝缘击穿)现象。表5冲击电压峰值
额定工作电压
U≤60
60试验电压有效值
注：RS485接口与电源回路间试验电压不低于4000V。4.6通信信道
4.6.1载波信道传输要求
应符合GB/T19882.211—2010中7.1要求。4.6.2RS485通信接口
4.6.2.1一般要求
额定绝缘电压
125250试验电压有效值
集中器至少具有2路本地通信接口，其中1路应作为RS485电能表接口；应采用光电隔离等措施GB/T19882.212—2012
与内部电路电气隔离。传输速率可选用600bit/s，1200bit/s，2400bit/s或以上。2RS485抗干扰能力
RS485输出端子应能有如下的抗冲击能力：8kV静电接触放电无损坏：
与电源端子间承受4000V的冲击电压试验无损坏；RS485的A、B端子间承受380V的交流电压历时5min无损坏；-1kV电瞬变快速脉冲群耦合至通信线路能正常通信。4.6.3无线公网信道
一般要求
远程信道采用无线公网（GSM、GPRS、CDMA及其他无线信道）时，无线收发通信模块的指标应符合通信行业标准YD/T1214—2002和YD/T1028—1999的规定。工作频率与射频性能
采用国家无线电管理机构对用于某种业务的相应设备所规定的工作频率范围，工作频率与射频性能要求见表6。
工作频率与射频性能要求
频率范围
参考灵敏度
输出功率误差
载波频率误差
4.6.4其他信道
GSM900
Tx:890MHz～915MHz
Rx:935MHz~960MHz
<-102 dBm
土6dB（最大功率控制级）
在±1×10-7范围内
其他信道应符合相关标准规定。4.7功能和性能要求
4.7.1数据采集
4.7.1.1采集方式
GSM1800
Tx:1710MHz1785MHz
Rx:1805MHz~1880MHz
<-102dBm
土6dB(最大功率控制级）
在±1×10-7范围内
Tx:825MHz~835MHz
Rx:870MHz~880MHz
<-116 dBm
+2/-4 dB
300Hz～+300Hz
集中器可以用下列方式采集载波计量仪表、载波采集器所管理的计量仪表的数据：定时自动采集：集中器应能根据主站设置的抄表方案自动采集数据。a）
b）召读数据：集中器应能根据主站的召读命令，读取应答数据并转发回主站。c）自动补抄：集中器对在规定的抄读间隔内未抄读到的数据应有自动补抄功能。4.7.1.2
采集数据
采集数据应包括：各载波计量仪表和采集器的所有需要上传的数据。电能量数据保存时应带有时标。4.7.2数据存储
GB/T19882.212—2012
集中器至少应能分类存储500个单相用户和100个三相用户的最近31个日零点冻结电量数据：12个月末冻结电能量数据和20个重点用户10天的24点实时电能数据4.7.3告警功能
集中器应具有记录电能表异常信息告警的功能集中器远程信道应采用“永久在线”方式或具有主动登录功能，集中器应主动向主站发送异常告警信息。
4.7.4参数设置和查询功能
可以远程或本地设置和查询下列参数：集中器编号；
一一集中器通信参数，如主站通信地址（包括主通道和备用通道）、IP地址、振铃次数等；—中继路由参数；
—一抄表方案，如抄读间隔、自动抄表日、抄表时间、抄读数据项等；一电能表档案。
其他需要的可扩展参数。
4.7.5时钟召测和对时功能
集中器应有计时单元，计时单元的日计时误差≤0.5s/d。外电源失电后，时钟应能维持正常工作集中器可接收主站或本地手持单元的时钟召测和对时命令。集中器应能通过低压电力线载波信道对系统内电能表进行广播对时。4.7.6级联
集中器可以级联，级联的若干集中器中1台设置为主集中器，其余设置为从集中器。主集中器通过RS485接口（第1路RS485接口）或其他通信接口级联最多4台从集中器。主集中器通过远程信道与主站通信，实现主集中器与主站之间的数据传输，并实现主站与级联从集中器之间的数据转发。
在允许主动上报通信方式下，主集中器应周期巡查级联的从集中器，当从集中器有数据主动上报要求时，主集中器将从集中器的数据转发给主站。4.7.7数据安全保护功能
与主站之间的远程通信具有权限密码，避免人为破坏或者误操作。本地设置和抄表应有权限和密码管理等安全措施，防止非授权人员操作。4.7.8工作状态指示
集中器应有工作状态指示，指示集中器电源、通信、抄表等工作状态。4.7.9其他功能
集中器可具有：
a）自检功能。
b）异常情况记录功能。
