【国家标准】 自动抄表系统 第213部分：低压电力线载波抄表系统 载波采集器

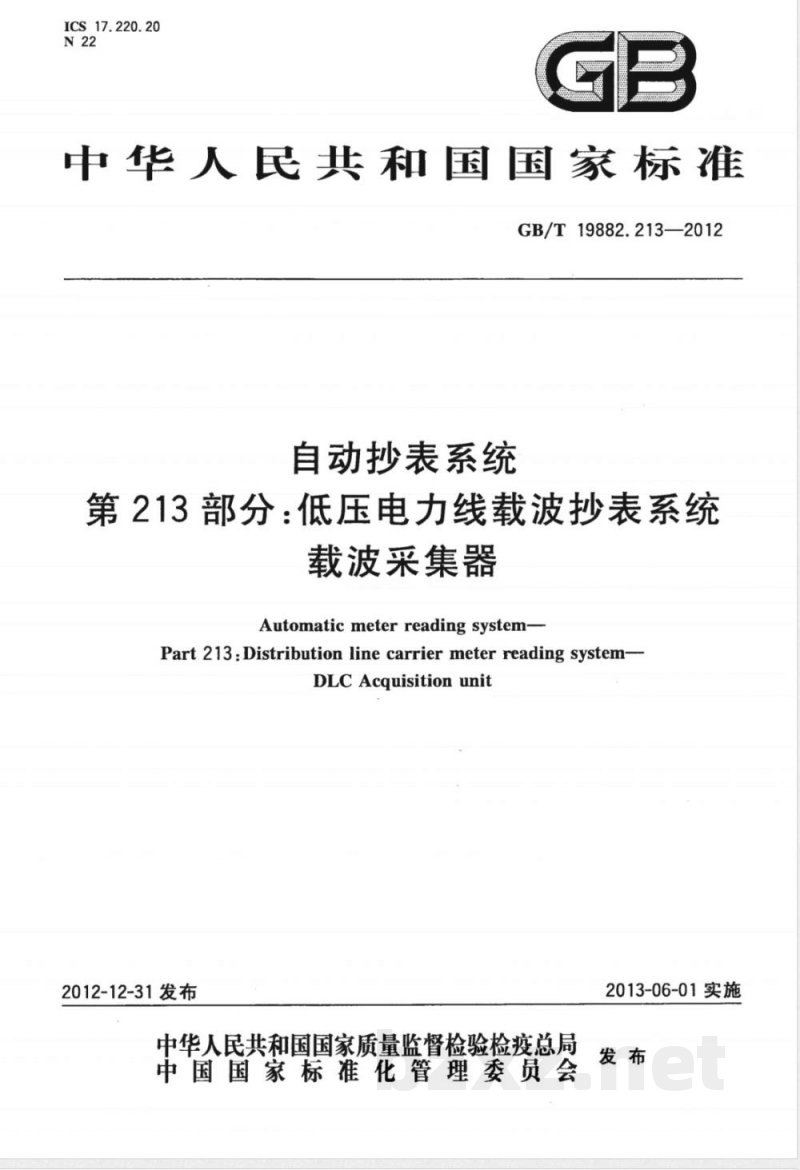

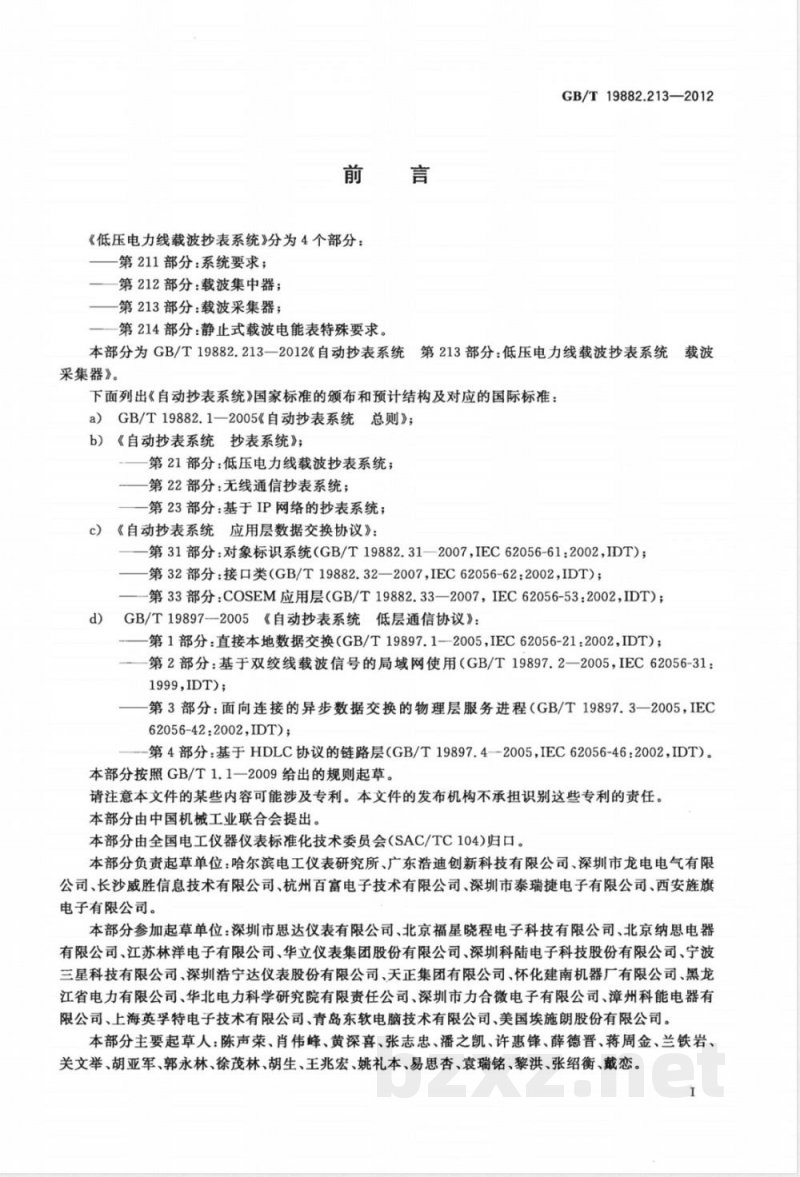

ICS 17.220.20 N 22 中华人民共和国国家标准 GB/T 19882.213—2012 自动抄表系统 第213部分：低压电力线载波抄表系统 载波采集器 Automatic meter reading system - Part 213: Distribution line carrier meter reading system - DLC acquisition unit 2012-12-31 发布 2013-06-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 《低压电力线载波抄表系统》分为4个部分： ——第211部分：系统要求； ——第212部分：载波集中器； ——第213部分：载波采集器； ——第214部分：静止式载波电能表特殊要求。 本部分为 GB/T 19882.213—2012《自动抄表系统 第213部分：低压电力线载波抄表系统 载波采集器》。 下面列出《自动抄表系统》国家标准的颁布和预计结构及对应的国际标准： a) GB/T 19882.1—2005《自动抄表系统 总则》； b) 《自动抄表系统 抄表系统》： ——第21部分：低压电力线载波抄表系统； ——第22部分：无线通信抄表系统； ——第23部分：基于IP网络的抄表系统； c) 《自动抄表系统 应用层数据交换协议》： ——第31部分：对象标识系统（GB/T 19882.31—2007, IEC 62056-61:2002, IDT）； ——第32部分：接口类（GB/T 19882.32—2007, IEC 62056-62:2002, IDT）； ——第33部分：COSEM应用层（GB/T 19882.33—2007, IEC 62056-53:2002, IDT）； d) GB/T 19897—2005《自动抄表系统 低层通信协议》： ——第1部分：直接本地数据交换（GB/T 19897.1-2005, IEC 62056-21:2002, IDT）； ——第2部分：基于双绞线载波信号的局域网使用（GB/T 19897.2—2005, IEC 62056-31:1999, IDT）； ——第3部分：面向连接的异步数据交换的物理层服务进程（GB/T 19897.3—2005, IEC 62056-42:2002, IDT）； ——第4部分：基于HDLC协议的链路层（GB/T 19897.4—2005, IEC 62056-46:2002, IDT）。 本部分按照 GB/T 1.1—2009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本部分负责起草单位：哈尔滨电工仪表研究所、广东浩迪创新科技有限公司、深圳市龙电电气有限公司、长沙威胜信息技术有限公司、杭州百富电子技术有限公司、深圳市泰瑞捷电子有限公司、西安旌旗电子有限公司。 本部分参加起草单位：深圳市思达仪表有限公司、北京福星晓程电子科技有限公司、北京纳思电器有限公司、江苏林洋电子有限公司、华立仪表集团股份有限公司、深圳科陆电子科技股份有限公司、宁波三星科技有限公司、深圳浩宁达仪表股份有限公司、天正集团有限公司、怀化建南机器厂有限公司、黑龙江省电力有限公司、华北电力科学研究院有限责任公司、深圳市力合微电子有限公司、漳州科能电器有限公司、上海英孚特电子技术有限公司、青岛东软电脑技术有限公司、美国埃施朗股份有限公司。 本部分主要起草人：陈声荣、肖伟峰、黄深喜、张志忠、潘之凯、许惠锋、薛德晋、蒋周金、兰铁岩、关文举、胡亚军、郭永林、徐茂林、胡生、王兆宏、姚礼本、易思杏、袁瑞铭、黎洪、张绍衡、戴恋。 1 范围 本部分规定了电能表载波采集器的术语、技术要求、试验方法以及检验和验收规则。 本部分仅适用于低压电力线载波抄表系统用采集器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温（IEC 60068-2-1:2007, IDT） GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温（IEC 60068-2-2:2007, IDT） GB/T 2423.3—2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验（IEC 60068-2-78:2001, IDT） GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）（IEC 60068-2-6:1995, IDT） GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 4208—2008 外壳防护等级（IP代码）（IEC 60529:2001, IDT） GB/T 5169.11—2006 电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法（IEC 60695-2-11:2000, IDT） GB/T 16935.1—2008 低压系统内设备的绝缘配合：第1部分：原理、要求和试验（IEC 60664-1:2007, IDT） GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验（IEC 61000-4-2:2001, IDT） GB/T 17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3:2002, IDT） GB/T 17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（IEC 61000-4-4:2004, IDT） GB/T 17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5:2005, IDT） GB/T 17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验（IEC 61000-4-8:2001, IDT） GB/T 17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（IEC 61000-4-11:2004, IDT） GB/T 19882.211—2010 自动抄表系统 第211部分：低压电力线载波抄表系统 系统要求 GB/T 19882.212—2012 自动抄表系统 第212部分：低压电力线载波抄表系统 载波集中器 JB/T 6214—1992 仪器仪表可靠性验证试验及测定试验（指数分布）导则 3 术语和定义 GB/T 19882.211、GB/T 19882.212 中界定的术语和定义适用于本部分。 4 技术要求 4.1 功能要求 4.1.1 转发功能 接收集中器下发的电能表数据抄读、参数设置和控制等命令，实时下发给下连的具有通信接口的电能表（以下简称电能表）。 4.1.2 数据收发功能 采集器应能读取电能表的数据和状态信息并将数据信息发送给集中器。采集器应支持集中器对电能表的控制操作的要求。 4.1.3 数据采集能力 采集器应具有至少采集8只电能表的数据的能力。 4.1.4 本地维护功能 采集器应具有本地维护功能，能够采用手持设备对采集器进行参数设置和维护检测。 4.2 通信接口要求 4.2.1 下行通信接口要求 采集器应具备至少一个下行通信接口，下行通信接口可以采用RS485/RS232等通信接口，所采用的通信接口应符合相应的标准。 4.2.2 上行信道要求 采集器具备载波上行通道，载波上行通道应符合 GB/T 19882.211-2010 中 7.1 的要求。 4.2.3 本地维护信道要求 采集器具备至少一个本地维护通道，本地通道的信道要求符合相应的标准要求。 4.3 电气性能 4.3.1 额定工作条件 采集器可以采用单相220V或三相四线220V/380V的交流50Hz电源供电，允许供电电压偏差范围为额定值的-20%～+20%，允许频率偏差范围为额定值的-2%～+2%。 在三相四线供电时，在断一相或两相电压的条件下，采集器应能维持正常工作和通信。 4.3.2 功率消耗 采集器在非通信状态下每相功耗应不大于10VA、2W。载波传输状态下，每相增加的功耗不大于10VA、1.5W。 4.4 环境条件 4.4.1 气候环境条件 采集器正常运行的气候环境条件应满足 GB/T 19882.212—2012 中表1的要求。 4.5 结构要求 4.6 绝缘性能要求 4.7 机械性能 4.8 电磁兼容性(EMC) 4.9 可靠性要求 5 试验方法 5.1 试验条件 5.2 结构和机械试验 5.3 气候影响试验 5.4 绝缘性能试验 5.5 电源影响试验 5.6 传输信道试验 5.7 功能和性能试验 5.8 电磁兼容性试验 5.9 可靠性验证试验 6 检验规则 6.1 出厂检验 6.2 型式检验 6.3 项目和顺序 7 标志、包装、运输及储存 7.1 标志 7.2 包装、运输、储存 附录A（资料性附录）推荐的试验顺序
