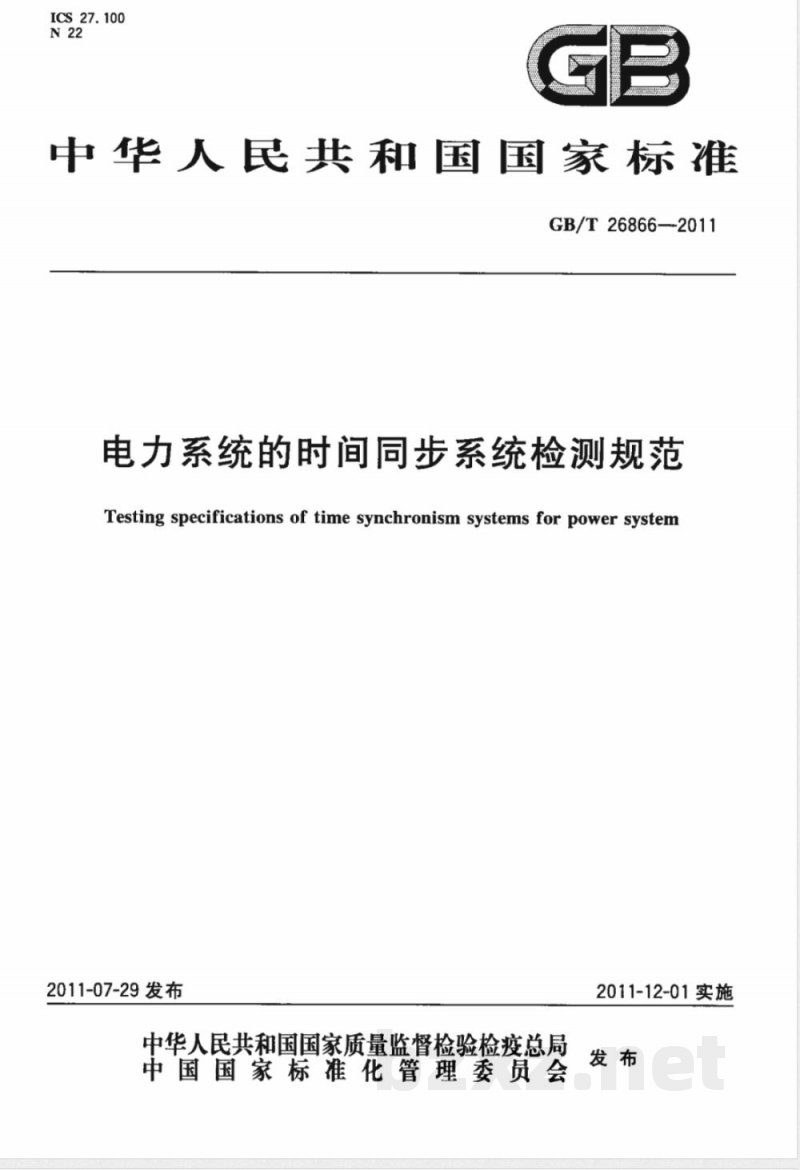

ICS 27.100
中华人民共和国国家标准
GB/T26866—-2011
电力系统的时间同步系统检测规范Testing specifications of time synchronism systems for power system2011-07-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2011-12-01实施

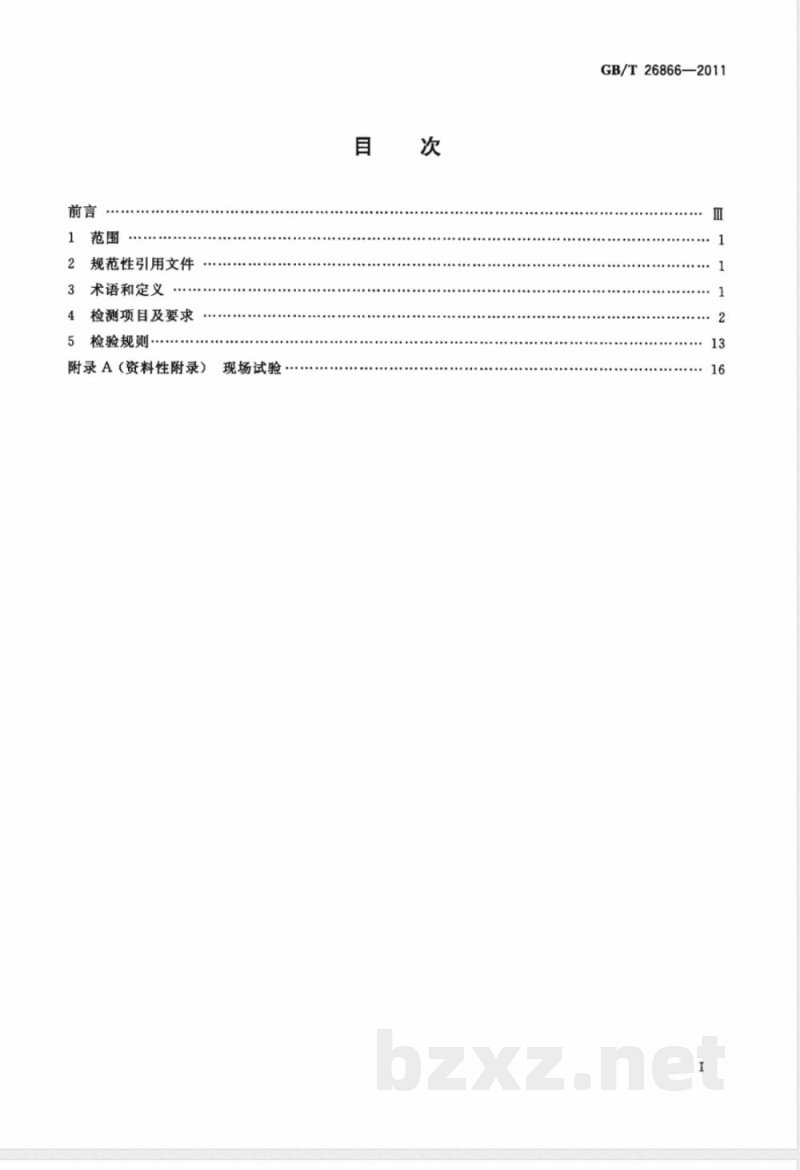

规范性引用文件
术语和定义
检测项目及要求
检验规则
附录A（资料性附录）
现场试验
GB/T26866—2011

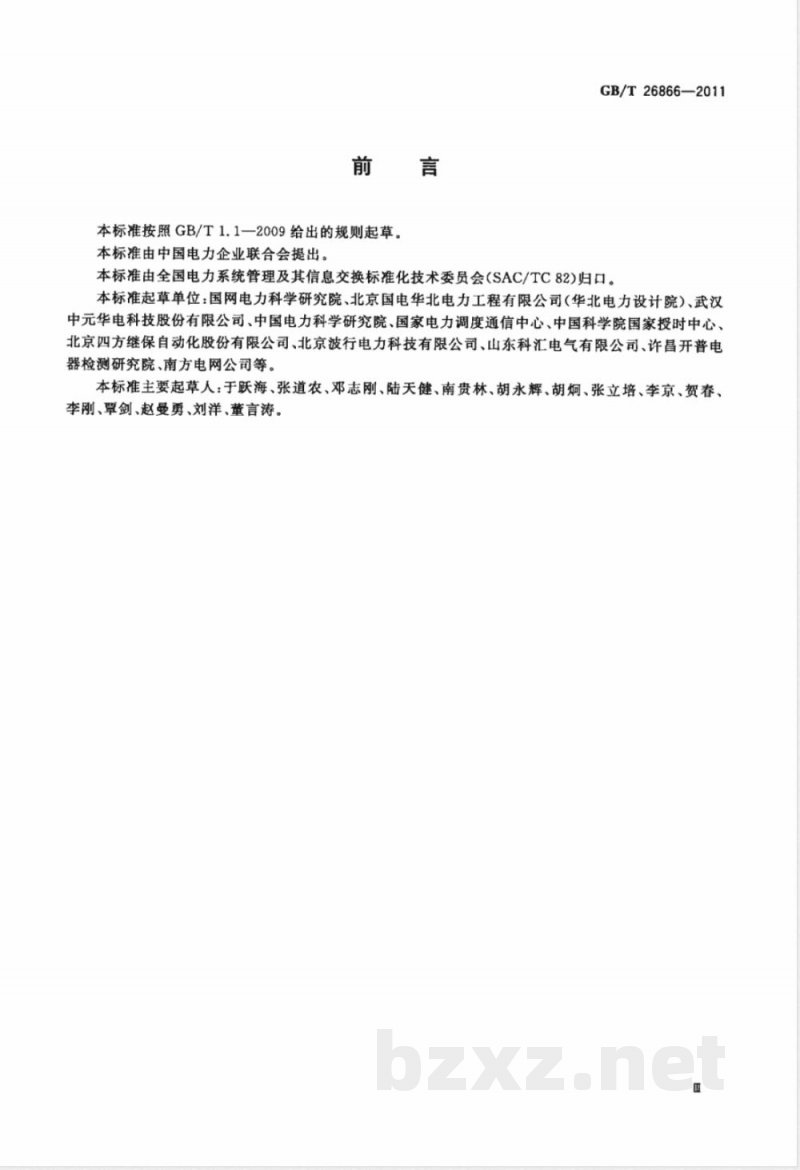

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国电力企业联合会提出。GB/T26866—2011
本标准由全国电力系统管理及其信息交换标准化技术委员会(SAC/TC82)归口。本标准起草单位：国网电力科学研究院、北京国电华北电力工程有限公司（华北电力设计院）、武汉中元华电科技股份有限公司、中国电力科学研究院、国家电力调度通信中心、中国科学院国家授时中心北京四方继保自动化股份有限公司、北京波行电力科技有限公司、山东科汇电气有限公司、许昌开普电器检测研究院、南方电网公司等。本标准主要起草人：于跃海、张道农、邓志刚、陆天健、南贵林、胡永辉、胡炯、张立培、李京、贺春、李刚、覃剑、赵曼勇、刘洋、董言涛。1范围

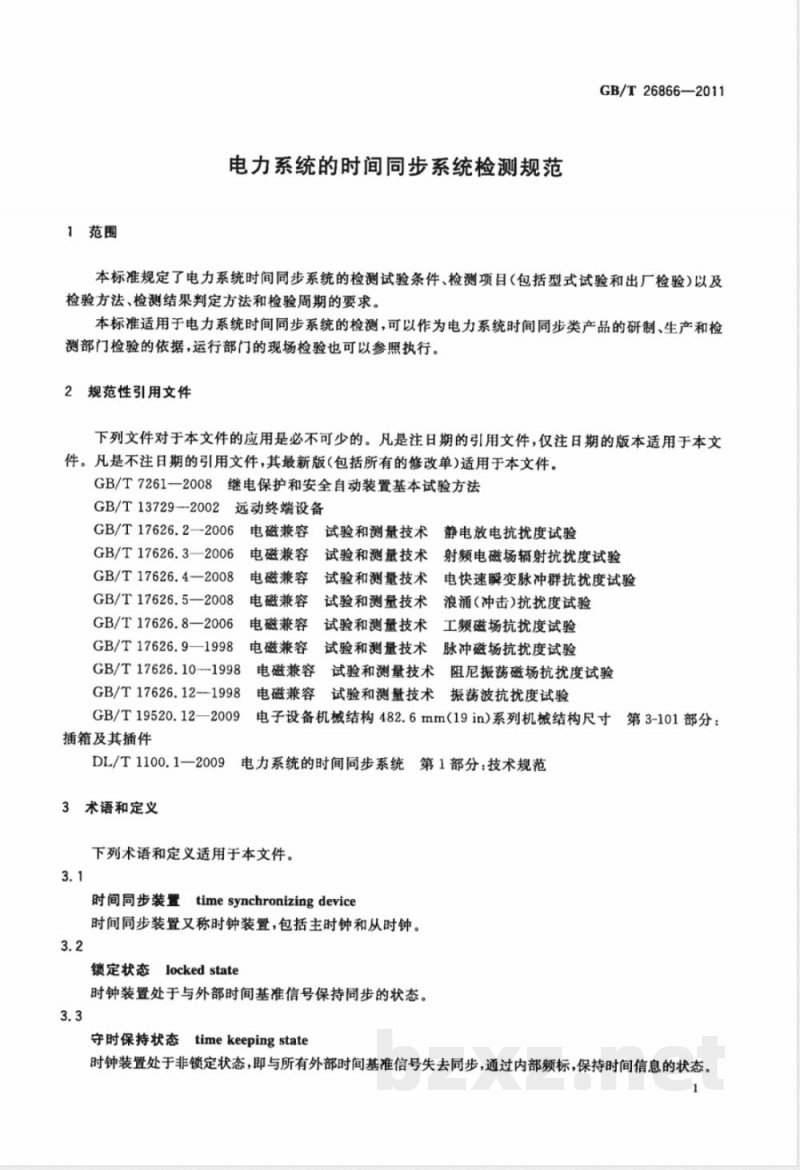

电力系统的时间同步系统检测规范GB/T26866—2011
本标准规定了电力系统时间同步系统的检测试验条件、检测项目（包括型式试验和出厂检验）以及检验方法、检测结果判定方法和检验周期的要求。本标准适用于电力系统时间同步系统的检测，可以作为电力系统时间同步类产品的研制、生产和检测部门检验的依据，运行部门的现场检验也可以参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版(包括所有的修改单)适用于本文件。GB/T7261一2008继电保护和安全自动装置基本试验方法GB/T13729---2002
2远动终端设备
GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3—2006
GB/T17626.4—2008
GB/T17626.5—2008
GB/T17626.8—2006
GB/T17626.9—1998
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术工频磁场抗扰度试验电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10--1998
GB/T17626.12--1998
GB/T19520.12—2009
插箱及其插件
DL/T1100.1—2009
3术语和定义
电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验电磁兼容试验和测量技术振荡波抗扰度试验电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-101部分：电力系统的时间同步系统第1部分：技术规范下列术语和定义适用于本文件。3.1
时间同步装置timesynchronizingdevice时间同步装置又称时钟装置，包括主时钟和从时钟。3.2
锁定状态lockedstate
时钟装置处于与外部时间基准信号保持同步的状态。3.3
守时保持状态
time keeping state
时钟装置处于非锁定状态，即与所有外部时间基准信号失去同步，通过内部频标，保持时间信息的状态。1
GB/T26866-2011
脉冲宽度pulsewidth
脉冲信号从上升沿50%处到下降沿50%处所经历的时间。3.5
上升时间risetime
脉冲幅值的从10%到90%所经历的时间。3.6
脉冲周期pulseperiod
脉冲信号从上升沿50%处到下个上升沿50%处所经历的时间。检测项目及要求
检测项目包括对时钟装置的试验项目和对时间同步系统的整组试验项目。4.1外观结构检查
外观结构应符合GB/T19520.12-2009所规定的要求。4.2时钟装置功能性能试验
4.2.1试验环境条件
除另有规定外，试验应在正常试验大气条件下进行。正常试验大气环境条件：
a）环境温度：+15℃～+35℃；
b）相对湿度：45%~75%；
c）大气压力：86kPa～106kPa。基准条件为：
a）环境温度：20℃±2℃；
b）相对湿度：45%~75%；
大气压力：86kPa～106kPa。
主要测试设备
标准时间源
需经国家授权机构检定，通过量值传递并标定准确度的时间源，才能作为本地UTC时间源开展测试工作；
b）标准时间源相对UTC时间的时间准确度应优于被测装置标称的时间准确度的四分之一，应具有秒脉冲输出。
时间频率测试仪
用于测量被测试装置输出的各种类型时间同步信号的时间准确度和时间同步信息的正确性，a）应能测试以下类型（但不限于）时间同步信号：脉冲信号(1PPS、1PPM、1PPH、可编程脉冲等）；-IRIG-B信号；
一串行通信口对时信号；
网络对时信号。
GB/T26866—2011
b）时间分辨率应优于10 ns，测量精度应优于被测装置标称的时间准确度的四分之一。4.2.2.3
时间间隔频率计数器
可测量两路输入脉冲信号上升沿之间的时间差a）
b）时间分辨率应优于10 ns，测量精度应优于被测装置标称的时间准确度的四分之一。4.2.2.4
卫星信号模拟器
用于模拟北斗卫星、GPS卫星等发送射频信号的设备。射频信号输出接口；
b）模拟器输出信号参数：
输出功率：≥-183dBW；
一功率分辨率：优于0.2dB；
功率准确度：优于0.7dB。
5示波器
信号输入≥2路；
带宽≥100MHz;
采样率≥1.25G/s。
万用表
具有电压、电流大小指示，电阻值指示及通断音响指示的多用表。4.2.2.7
标准三相功率源
频率范围：（45~～55)Hz，正弦；信号幅值：(0～220)V可调；
频率误差：≤0.02%。
4.2.3输出信号测试
根据DL/T1100.1一2009中5.4.5的要求，被测试时间同步信号和输出接口之间存在多种组合关系；为简化试验步骤，在检测每种时间同步信号时，通常仅选取一种最常用的输出接口进行测试；检测单位可根据实际需求增加试验项目。4.2.3.1TTL电平接口
a）测试方法
如图1所示，选取被测试设备的1PPS输出进行测试，等效输入负载电阻为502。b）测试内容
IRIG-B(DC)码的秒准时沿与标准时间准时沿的误差；IRIG-B(DC)码的秒准时沿的上升时间：—-IRIG-B(DC)码的码元正脉宽、码元周期。c）合格判据
满足DL/T1100.1-2009中5.4.1的要求。3
GB/T26866—2011
被测试设备
[RIG-B(DC)
空接点接口
测试方法
TTL输出
过间顺求测试衣
图1TTL电平接口测试方法示意图如图2所示，选取被测设备的1PPS输出进行测试，控制负载电流为2mA。测试内容
空接点由打开到闭合的跳变对应准时沿；用示波器测量被测试设备输出信号的上升时间。c）合格判据
满足DL/T1100.1—2009中5.4.1的要求。DC220V
被测设备
间频率测试仪
图2空接点接口测试方法示意图
4.2.3.3RS232接口
测试方法
如图3所示，选取被测设备的输出报文进行测试。被测试设备
串行口
对时报文
RS232C输出
测试内容
顺冰测试校
图3RS232接口测试方法示意图
测量报文的起始发送时刻与UTC基准时间的误差；4
检验报文中时间信息的正确性。c）合格判据
满足DL/T1100.1—2009中5.4.3的要求。4.2.3.4RS485/RS422接口
a）测试方法
GB/T26866—2011
如图4所示，选取被测设备的IRIG-B(DC)、1PPS或时间报文的差分信号输出进行测试，等效输人负载电阻为100Q。
b）测试内容
IRIG-B(DC)码秒准时沿和UTC基准时间的误差；-IRIG-B(DC)码的码元正脉宽、码元周期；检验IRIG-B(DC)码和时间报文中时间信息的正确性，时间信息包括：本地时间信息、B码校验位、时区信息、时间质量信息（应使被测试装置在锁定状态及守时保持状态之间切换，观察时间质量信息的变化）、闽秒标识信息、SBS信息。c）合格判据
满足DL/T1100.1—2009中5.4.1、5.4.2的要求。IRIG-B(DC)
串行口对时报文
被测设备
时同领率测试仪
RS485/RS422输出
图4RS485/RS422接口测试方法示意图4.2.3.5光纤接口
a）测试方法
如图5所示，选取被测设备的IRIG-B(DC)码或1PPS输出进行测试；被测试设备
IRIG-B(DC)
b）测试内容
时间频事测试仪
图5光纤接口测试方法示意图
-IRIG-B(DC)码秒准时沿和UTC基准时间的误差；IRIG-B(DC)码的码元正脉宽、码元周期；标准时间游
检验IRIG-B(DC)码和时间报文中时间信息的正确性，时间信息包括：本地时间信息、B码校验位、时区信息、时间质量信息（应使被测试装置在锁定状态及守时保持状态之间切换，观察时间质量信息的变化）、闰秒标识信息、SBS信息；5
GB/T26866--2011
检验1PPS和UTC基准时间的误差。c）合格判据
满足DL/T1100.1—2009中5.4.1、5.4.2的要求。4.2.3.6交流调制接口
测试方法
IRIG-B(AC)码的测试方法如图6所示，等效输入负载电阻为6002。被测设备
国精来测试仪
IRIGB(AC)
图6IRIG-B(AC)码测试方法示意图b)
测试内容
IRIG-B(AC)码的秒准时点与标准时间的误差；IRIG-B(AC)码的载波频率、幅值、调制比和输出阻抗；检验IRIG-B(AC)中时间信息的正确性，时间信息包括：本地时间信息、B码校验位、时区信息、时间质量信息（应使被测试装置在锁定状态及守时保持状态之间切换，观察时间质量信息的变化）、秒标识信息、SBS信息。c）合格判据
秒准时沿的准确度满足DL/T1100.1—2009中5.4.2的要求；IRIG-B(AC)码中的时间信息满足DL/T1100.1一2009中附录B的要求。4.2.3.7网络接口
测试方法
被测设备的NTP工作模式，只作为授时源存在，对相关设备实现对时。测试方法如图7所示。被测试设备
服务器
图7NTP服务器端测试方法示意图b）测试内容
网络对时报文格式的正确性；
-NTP对时信号的时间准确度。
c）合格判据
满足DL/T1100.1-2009中5.4.4的要求。6
4.2.3.8输出接口驱动性能测试
a）测试方法
GB/T26866—2011
根据DL/T1100.1--2009中第6章规定的各种时间信号在不同传输介质中传输距离的要求，按照DL/T1100.1--2009中第6章的规定被测设备连接相应长度的电缆或光缆接入被测试设备，测试方法如图8所示。
b）测试内容
在传输电缆或光纤的末端，测输出时间信号。c）合格判据
时间频率测试仪收到的时间信号正确。被测试设备
时间信号输出
传输电缆或光纤
输出接口传输距离测试方法示意图图8
4.2.4守时功能测试
将被测试设备接人标准时钟源，使被测试设备进入锁定状态，30min后断开标准时钟源，此时被测试设备进人守时状态，继续运行120min后，测试被测试设备输出时间准确度，输出应满足DL/T1100.1—2009中5.5的要求。4.2.5接收灵敏度性能测试
a）测试方法
--本试验全部过程应在屏蔽室中完成，测试方法如图9所示；信号强度监测点
卫星信号
模拟器
被测设备
图9接收天线灵敏度测试方法示意图将卫星信号模拟器的输出接上天线，被测试设备接上其标准配置的天线；根据被测试设备提供的接口形式，将被测试设备接入时间频率综合测试仪；GB/T26866—2011
一用时间频率综合测试仪监视被测试设备输出的时间准确度：逐步调节卫星信号模拟器输出的功率，图中信号强度监测点的信号从一170dBW到一150dBW变化。
b）测试内容
—输出时间的准确度；
被测试设备输出信号源状态。
c）合格判据
被测试设备能正确捕捉卫星信号模拟器的卫星信号，输出时间准确度满足DL/T1100.1-2009中5.6a)项的要求。
4.2.6状态指票功能测试
观测被测试设备相关信号指示，信号指示应满足DL/T1100.1—2009中5.2i)的要求。a）电源状态指示
观察被测试设备的面板上电源状态指示是否正常。b）时钟同步信号输出指示
观察被测试设备的面板上时钟同步信号输出指示是否正常；断开外部时间基准信号，让被测试设备失步，观察指示是否正确。
c）外部时间基准信号指示
观察被测试设备的外部时间基准信号指示是否正常，断开外部时间基准信号，观察被测试设备是否正确指示。
d）当前使用的时间基准信号指示观察被测试设备当前使用的时钟基准信号指示是否正常，切换外部时钟基准信号，观察被测试设备是否正确指示。
e）年、月、日、时、分、秒(北京时间)指示观察被测试设备的北京时间的年、月、日、时、分、秒的显示是否正常，并与标准时间源对比，观察显示是否正确。
f）可见卫星数指示
将被测试设备接人卫星信号模拟器，在卫星信号模拟器上修改当前可见卫星配置，观察被测试设备卫星可见卫星数是否正确。wwW.bzxz.Net
4.2.7告警输出功能测试
a）测试内容
——电源中断告警；
故障状态(例如：失步)告警。
b）合格判据
时间装置告警接点输出功能应满足DL/T1100.1一2009中5.2j)的要求。4.2.8传输延时补偿测试
a）测试方法
按主从方式配置时间同步系统，测量主时钟输出的1PPS和从时钟输出的1PPS之间的时间差。
一一连接主时钟和从时钟之间的线缆长度会影响补偿性能。采用自动补偿方式的从时钟，应测试3种以上长度组合条件下的传输延时补偿；对采用手动补偿方式的从时钟设定3个不同的补8
