【国家标准】 工业过程校准器

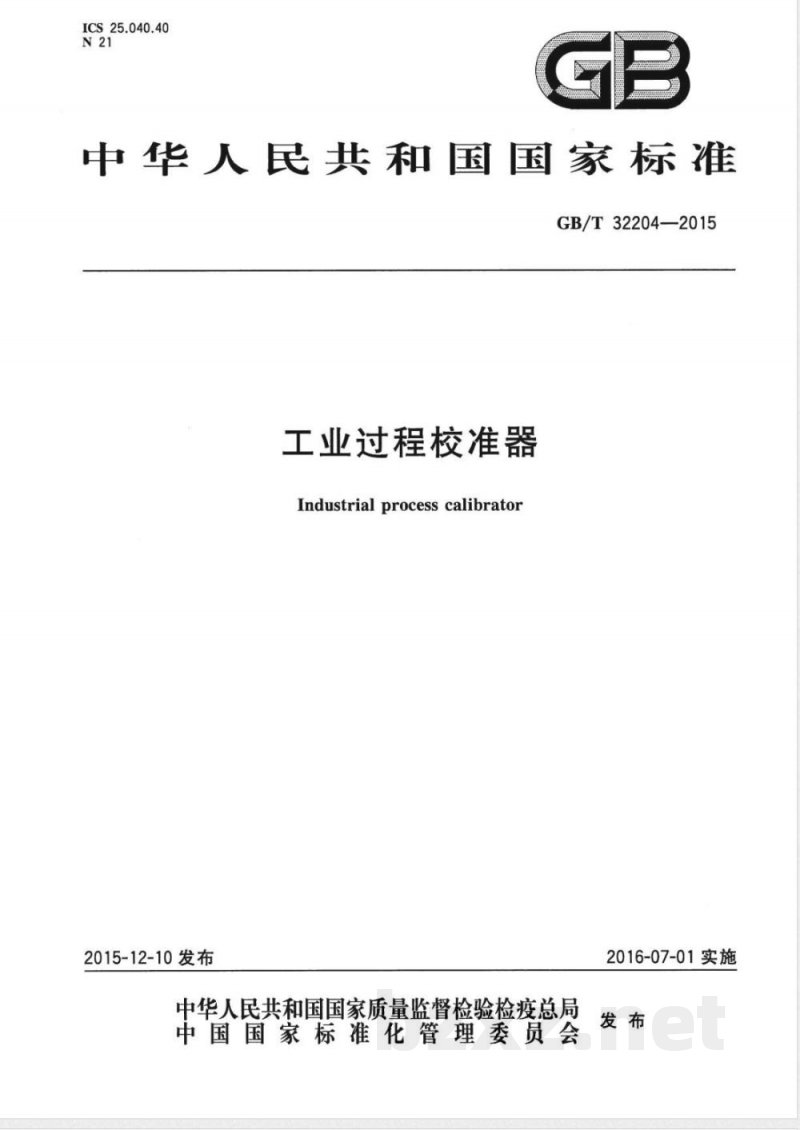

ICS 25.040.40 N 21 GB/T 32204—2015 中华人民共和国国家标准 工业过程校准器 Industrial process calibrator 2015-12-10 发布 2016-07-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 中国标准出版社出版发行 北京市朝阳区和平里西街甲2号（100029） 北京市西城区三里河北街16号（100045） 网址：www.spc.net.cn 总编室：(010) 68533533 发行中心：(010) 51780238 读者服务部：(010) 68523946 中国标准出版社秦皇岛印刷厂印刷 各地新华书店经销 开本 880×1230 1/16 印张 3.5 字数 96千字 2016年3月第一次印刷 2016年3月第一版 书号：155066·1-53382 定价：48.00元 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：上海市计量测试技术研究院、余姚市劲仪仪表厂、宁波市计量测试研究院、中国物品编码中心、北京康斯特仪表科技股份有限公司、中国计量学院、云南省计量测试技术研究院、河南省计量科学研究院、福建顺昌虹润精密仪器有限公司、浙江省计量科学研究院、杭州市质量技术监督检测院、云南电力试验研究院、核工业理化工程研究院、上海广信友达实业公司、上海电气核电设备有限公司、上海新欧隆强实业有限公司、横河电机（中国）有限公司北京研发中心、上海市在线检测与控制技术重点实验室。 本标准主要起草人：余国瑞、吴丹、苑静、陈曦、张剑锋、茅晓晨、何欣、孙坚、饶杰、陈清平、余时帆、倪杭飞、丁鼎、杨晴、曹昆武、谢海林、黄莉、江燕云、吴崃蝶、陈志扬、孟繁普。 引言 工业过程校准器是同时具有输出和测量功能的仪器，可以同时输出或测量直流电压、直流电流、电阻、频率、热电偶、热电阻等各种工业过程信号，被广泛地应用于工业在线信号校准、故障诊断及科研院所实验室的信号输出和测量等。为统一我国工业过程校准器的生产制造，规范产品性能要求和检验方法，有必要对工业过程校准器进行标准化。本标准对工业过程校准器的产品性能和检验方法等进行了规定，为规范生产、使用和检验工业过程校准器提供了参考与指导。 1 范围 本标准规定了工业过程校准器（以下简称校准器）的术语和定义、工作条件、分类、安全性能、通用要求、环境试验、检验规则、检验周期、检验方法及标志、包装、运输和贮存。 本标准适用于台式、手持式的校准器。适用范围包括所有在中华人民共和国境内设计和制造的校准器。 本标准也可适用于其他具有部分输出和测量功能的类似仪器或设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.3—2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T 2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击 GB/T 2423.8—1995 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落 GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 6113（所有部分） 无线电骚扰和抗扰度测量设备和测量方法规范 GB/T 13384—2008 机电产品包装通用技术条件 GB/T 15479—1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T 17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度 GB/T 18271.3—2000 通用性能评定方法和程序 第3部分：影响量影响过程测量和控制装置的试验 GB/T 25480—2010 仪器仪表运输、贮存基本环境条件及试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 工业过程校准器 industrial process calibrator 同时具有输出和测量功能的仪器，可以输出直流电压、直流电流、电阻、频率、热电偶、热电阻等工业过程信号，并能对这些信号进行测量的仪器。
