【国家标准】 交流1000V和直流1500V以下低压配电系统电气安全 防护设施的试验、测量或监控设备 第8部份：IT系统中绝缘监控装置

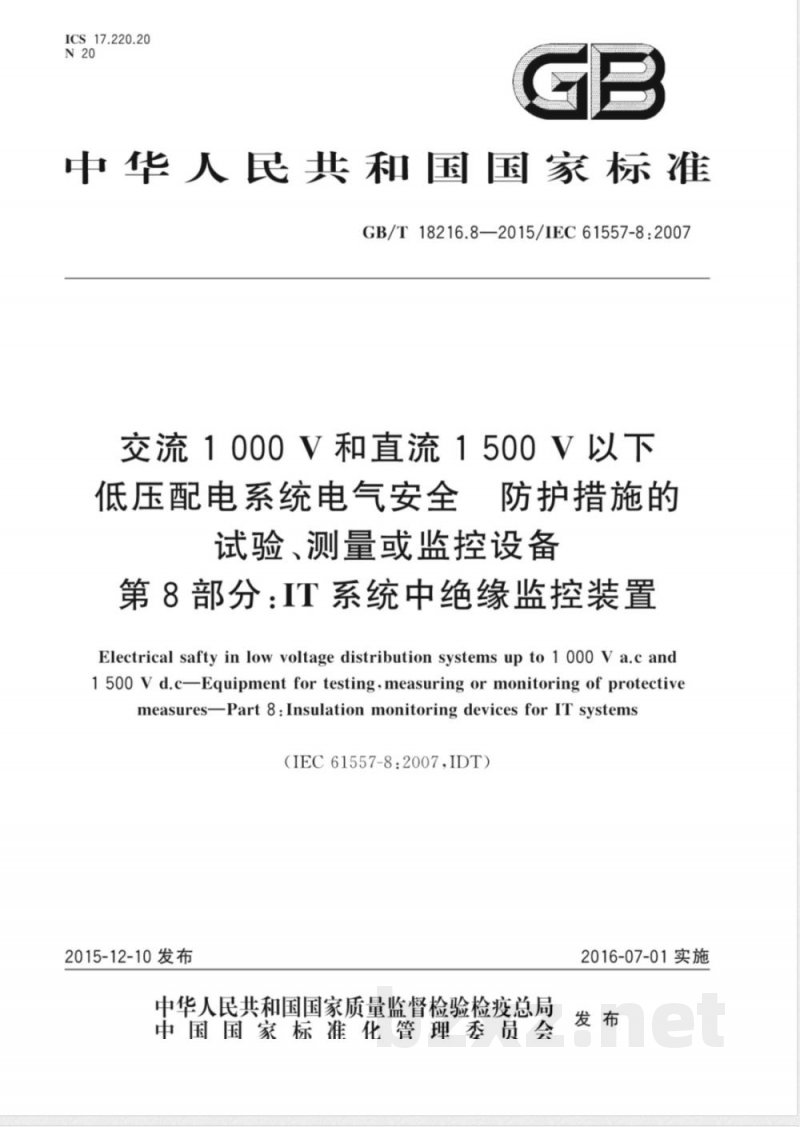

ICS17.220.20
中华人民共和国国家标准
GB/T18216.8—2015/IEC61557-8:2007交流1000V和直流1500V以下
低压配电系统电气安全防护措施的试验、测量或监控设备
第8部分：IT系统中绝缘监控装置Electrical saftyinlowvoltagedistribution systems up to 1oooVa.c and15ooVd.c-Equipmentfortesting,measuringormonitoringof protectivemeasures-Part8:InsulationmonitoringdevicesforITsystems（IEC61557-8：2007,IDT）
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-07-01实施

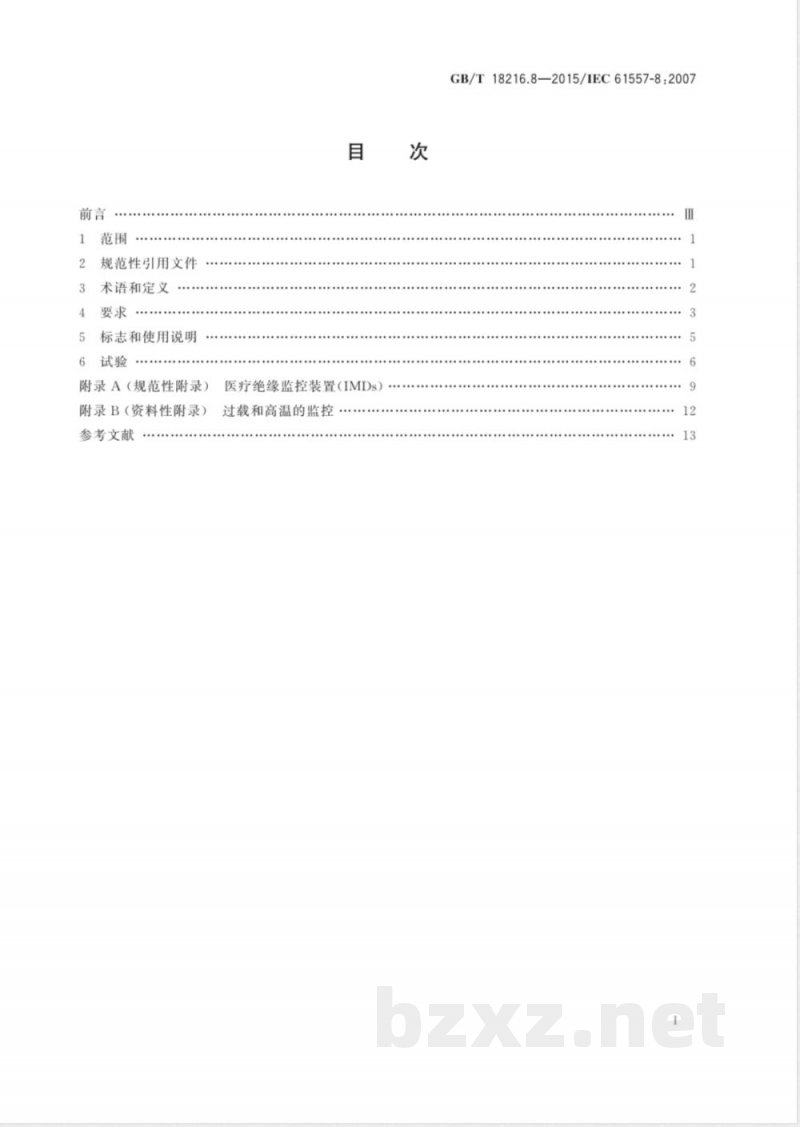

规范性引用文件
3术语和定义
标志和使用说明
6试验
附录A（规范性附录）
附录B（资料性附录）
参考文献
医疗绝缘监控装置（IMDs）
过载和高温的监控
GB/T18216.8—2015/IEC61557-8:20072
完完www.DZIxw.com
www.DZIXw.Com

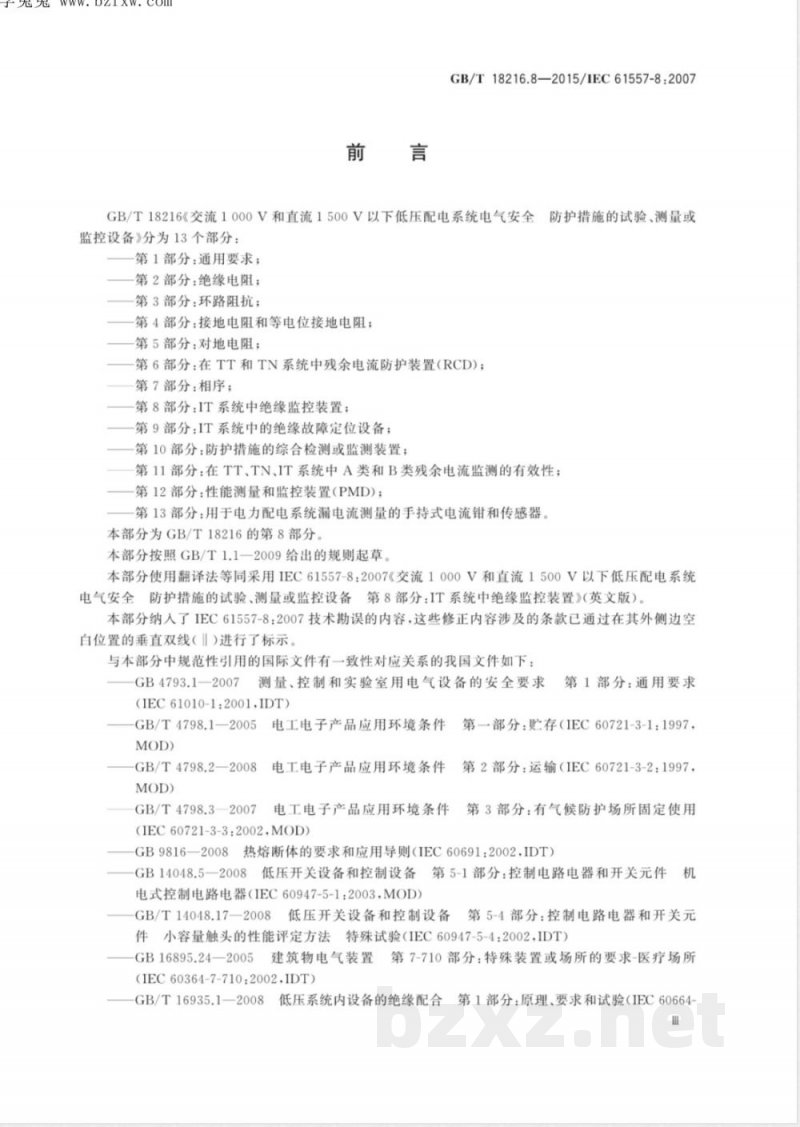

GB/T18216.8—2015/IEC61557-8:2007GB/T18216《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备》分为13个部分：
第1部分：通用要求；
第2部分：绝缘电阻；
-第3部分：环路阻抗；
第4部分：接地电阻和等电位接地电阻：第5部分：对地电阻；
第6部分：在TT和TN系统中残余电流防护装置（RCD)；第7部分：相序；
第8部分：IT系统中绝缘监控装置；第9部分：IT系统中的绝缘故障定位设备；第10部分：防护措施的综合检测或监测装置：第11部分：在TT、TN、IT系统中A类和B类残余电流监测的有效性；第12部分：性能测量和监控装置(PMD)；第13部分：用于电力配电系统漏电流测量的手持式电流钳和传感器。本部分为GB/T18216的第8部分
本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用IEC61557-8：2007《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第8部分：IT系统中绝缘监控装置》（英文版）。本部分纳入了IEC61557-8：2007技术勘误的内容，这些修正内容涉及的条款已通过在其外侧边空白位置的垂直双线（II）进行了标示。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB4793.1—2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求
(IEC61010-1:2001IDT)
GB/T4798.1—2005
GB/T4798.2—2008
GB/T4798.3—2007
第一部分：贮存（IEC60721-3-1：1997，电工电子产品应用环境条件
电工电子产品应用环境条件
：第2部分：运输（IEC60721-3-2：1997，电工电子产品应用环境条件
(IEC60721-3-3:2002,MOD)
第3部分：有气候防护场所固定使用GB9816一2008热熔断体的要求和应用导则（IEC60691：2002，IDT）-GB14048.5一2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件手机
电式控制电路电器（IEC60947-5-1：2003，MOD）-GB/T14048.17一2008低压开关设备和控制设备第5-4部分：控制电路电器和开关元件小容量触头的性能评定方法特殊试验（IEC60947-5-4：2002，IDT）GB16895.24一2005建筑物电气装置第7-710部分：特殊装置或场所的要求-医疗场所（IEC60364-7-710:2002.IDT）
-GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-Ⅲ
www.ZIXW.CQm
GB/T18216.8—2015/IEC61557-8:20071:2007.IDT)
GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污保护（IEC60664-3：2003，IDT）GB/T18216.1—2012交流1000V和直流1500V以下低压配电系统电气安全的试验、测量或监控设备第1部分：通用要求（IEC61557-1：2007.IDT）防护措施
GB/T18268.24一2010测量、控制和实验室用的电设备电磁兼容性要求第24部分：特
殊要求符合IEC61557-8的绝缘监控装置和符合IEC61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据（IEC61326-2-4：2006，IDT）本部分做了下列编辑性修改：
用GB/T18216的本部分代替IEC61557-8：2007：在第1章的注1和参考文献中用GB16895.21代替IEC60364-4-41；小数点符号用“”代替“，”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分起草单位：上海仪器仪表研究所、洞头县海光电器有限公司、上海科学院、上海产业技术研究院、上海计量测试技术研究院、杭州彼爱琪电器有限公司、苏州市伟铭电子仪表有限公司、本部分主要起草人：沈骞、滕华强、张银福、叶永康、楼志斌、吴维华、史小涛、许峰、徐明洁、孙峻岩、陈进育、张敬周、侯殿成。
e宠www.bzIxw.com
1范围
GB/T18216.8—2015/IEC61557-8:2007交流1000V和直流1500V以下
低压配电系统电气安全防护措施的试验、测量或监控设备
第8部分：IT系统中绝缘监控装置GB/T18216的本部分规定了绝缘监控装置（IMD)的要求。绝缘监控装置不间断地监控不接地交流IT系统以及不接地直流IT系统的对地绝缘电阻，对于电气上接有直流电路的交流IT系统标称电压为交流1000V以下，不接地直流IT系统的标称电压为直流1500V以下，与测量方法无关注1：IT系统在GB16895.21（包括其他文献）中作出阐述。用于选择监控装置的附加信息宜在其他标准中予以注明。
注2：多种标准对IT系统中使用绝缘监控装置都作了规定。在这种情况下，装置的目标是在绝缘电阻下降到最低限值以下时进行信号提示。
注3：根据GB/T18216的本部分，绝缘监控装置也可用于不带电的电气系统2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。IEC60364-7-710：2002建筑物电气装置第7-710部分：特殊装置或场所的要求医疗场所(Electricalinstallationsofbuildings-Part7-71o:Requirementsforspecial installationsorlocations-Medical locations)
IEC60664-1低压系统内设备的绝缘配合第1部分：原理、要求和试验（Insulationcoordinationforequipmentwithinlow-voltage systemsPart1:Principles,requirementsandtests)IEC60664-3低压系统内设备的绝缘配合第3部分：防污染用的涂覆、封装和模压的应用（Insu-lationcoordinationforequipmentwithinlow-voltagesystems-Part3:Useofcoating,pottingormouldingforprotectionagainstpollution)IEC60691：2002热熔断体的要求和应用导则（Thermal-links—Requirementsandapplicationguide)
IEC60721-3-1环境条件的分类第3部分：环境参数及其严酷程度的分组第1节：储存（ClaSsificationof environmental conditions-Part3:Classificationofgroupsof environmentalparametersand their severities—Section1:Storage)IEC60721-3-2环境条件的分类第3部分：环境参数及其严酷程度的分组第2节：运输（ClaSsificationofenvironmental conditionsPart3:Classificationofgroupsof environmentalparametersandtheirseverities—Section2：Transportation)IEC60721-3-3环境条件的分类第3部分：环境参数及其严酷程度的分组第3节：在不受气候影响场所固定的使用（Classificationofenvironmentalconditions—Part3：Classificationofgroupsofenvironmentalparametersandtheirseverities-Section3:Stationaryuseatweatherprotectedloca-tions)
www.DZIXW.CQm
GB/T18216.8—2015/IEC61557-8:2007IEC60947-5-1低压开关装置和控制装置第5-1部分：控制电路器件和开关元件机电控制电路器件(Low-voltageswitchgearand controlgearPart5-l:Control circuitdevicesand switchingelements-Electromechanicalcontrolcircuitdevices）IEC60947-5-4低压开关设备和控制设备第5-4部分：控制电路器件和开关元件低能量触点性能的评估方法特殊试验（Low-voltageswitchgearandcontrolgear一Part5-4：Controlcircuitdevicesand switchingelements—Method of assessing theperformanceof low-energy contactsSpecialtests)IEC61010-1：2001测量、控制和实验室用电气设备的安全要求第1部分：通用要求（Safetyrequirements for electrical equipment for measurement,control,and laboratory use-Part l:Generalrequirements)
IEC61326-2-4测量、控制和实验室用的电气设备EMC要求第2-4部分：特殊要求适用于依据IEC61557-8的绝缘监控装置和依据IEC61557-9的绝缘故障定位设备的试验配置、运行条件和性能准则（Electrical equipmentformeasurement，control andlaboratoryuseEMCrequirements—Part2-4：Particular requirements—Test configurations,operational conditions and performance criteriafor insu-lationmonitoringdevices according toIEC 61557-8 and for equipmentfor insulation fault location accordingtoIEC61557-9）
IEC61557-1交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（Electricalsafetyinlowvoltagedistributionsystemsupto1oooVa.c.and15ooVd.c.-Equipmentfortesting,measuring ormonitoringof protectivemeasures—Part1:General requirements)
IEC61810-2基础机电继电器第2部分：可靠性（ElectromechanicalelementaryrelaysPart2Reliability)
CISPR11
工业、科学和医疗（ISM）射频设备电磁骚扰特性的测量方法和限值（Industrial，scientific andmedical(ISM)radio-frequency equipment-Electromagnetic disturbance characteristicsLimits and methods of measurement)3术语和定义
IEC61557-1界定的以及下列术语和定义适用于本文件。3.1
外部直流电压
extraneousd.c.volatage
交流系统中在交流导体与地之间产生的直流电压（由直流部件产生）。3.2
绝缘电阻
insulation resistance
被监控系统的对地电阻，包括所有连接设备的对地电阻。3.3
规定响应值
specifiedresponsevalue
在绝缘监控装置上固定设置或可调节的绝缘电阻值，并监控绝缘电阻是否降低到这一限值以下。3.4
响应值responsevalue
在规定条件下，绝缘监控装置作出响应的绝缘电阻值。2
www.bZIxw.com
相对不确定度
relative uncertainty
GB/T18216.8—2015/IEC61557-8:2007响应值减去规定的响应值后再除以规定的响应值乘以100%，以百分数的形式表示。R.-Rm×100%
系统泄漏电容
system leakage capacitance
被监控的系统对地总电容量的最大允许值（包括该系统连接的所有用电设备），低于此值绝缘监控装置能够按规定工作。
额定触点电压
rated contactvoltage
在规定条件下，继电器触点断开和闭合的额定电压。3.8
响应时间
responsetime
在6.1.2中所规定的条件下绝缘监控装置响应所需的时间。3.9
测量电压
measuring voltage
测量时出现在测量端子上的电压。注：对IEC61557-1所给出的定义的补充说明.测量电压(U.）为无故障、不通电的被监控系统端子与保护导体端子之间所出现的电压。
测量电流
measuring current
在系统与接地之间能流过的最大电流，受绝缘监控装置的测量电压源内阻R：的限制注：测量电流在IEC60364-7-710中被称作注入电流。3.11
内阻抗internalimpedance
在标称频率下从（连接)被监控系统的端子与接地端子之间测得的绝缘监控装置的总阻抗。3.12
直流内阻
internal d.c.resistance
绝缘监控装置上的（连接）被监控系统的端子与接地端子之间的电阻。3.13
功能接地
functionalearthing;FE
系统、装置或设备中一个或多个点进行接地，其目的是为装置除电气安全之外的功能需要。注：对绝缘监控装置而言，功能接地就是对地的测量联结。4要求
以下要求以及IEC61557-1中所给出的要求应为适用。3
www.DZIXw.CO
GB/T18216.8—2015/IEC61557-8:20074.1绝缘监控装置应能够监控IT系统对称和非对称的绝缘电阻变化：如果系统与接地之间的绝缘电阻降低至预先确定的水平时应发出警示。注1：当被监控系统中所有的导体绝缘电阻都(大致)相似地下降，则表明发生了对称性绝缘劣化。而例如当其中一个导体的绝缘电阻明显下降，超过了其他的导体，则表明发生了非对称性绝缘劣化。注2：在出现接地故障时利用电压不平衡（电压偏移)作为仅有的测量判据的所谓接地故障继电器，不是GB/T18216的本部分解释的绝缘监控装置。注3：为满足特定条件下对系统的监控，（可能要）结合使用包括非对称监控在内的几种测量方法绝缘监控装置应带有一个测试设备，或者能提供一个能连接测试设备的设施，以检测该绝缘监控4.2
装置能否完成其应有的功能。被监控的系统不应被直接接地，且不容许对监控装置有损害。这一试验
不用于检测响应值。
4.3与IEC61557-1相反，绝缘监控装置的PE连接端是一测量连接，可以视为功能接地（FE）。如果绝缘监控装置另外带有作接地保护用的部件，应将该连接视为保护接地（PE)4.4当绝缘监控装置的规定响应值R。是可调时，其设定值应设计为不可随意修改，除非通过使用一个钥匙、工具或者密码。
注：电气系统安装标准规定了带可变响应值的绝缘监控装置允许的最小设定值。4.5
绝缘监控装置应包括一可视警示（信号）的器件，或者备有连接这类指示运行状态器件的设施。这-器件不应配有切断其电源的手段。内装的或外部可连接的声音信号装置可以带有复位机构。确保一个新发生的故障在上一个故障被清除且声音信号装置完成复位之后，能够发出声音信号。注：给出绝缘电阻的示值的测量设备，就其本身来说，不足以作为可视信号器，4.6
绝缘监控装置的最大工作不确定度用相对不确定度来表述。不确定度及其极限值由表1列出。表1
响应时间t.
允许持续附加的直流电压U
测量电压U.的峰值
测量电流Im此内容来自标准下载网
内阻抗Z，
直流内阻R：
允许持续施加的标称电压
相对不确定度
气候环境条件
绝缘监控装置所适用的要求
对所有的系统
≤10s，当处于0.5×R.且C。=1μF时根据制造商的说明
≤100s，当处于0.5×R.且C。=1μF时≤峰值1.15×U.，不适用于直流系统当处于1.1×U、和1.1xU.，以及Rp=0o时≤120V≤10mA，当处于Re=0时
≥30Q/V额定系统电压，至少≥15ka>302/V额定系统电压，至少为1.8k2≤1.15×U
士15%规定响应值R
运输：
储存：
等级3k5(IEC60721-3-3)，-5℃~+45℃等级2k3IEC60721-3-2)，-25℃～+70℃等级1k4(IEC60721-3-1)，-25℃～+55℃在某些IT系统中，其电压以低速度进行变化（例如：低速控制过程的逆变器系统，或者低速变化的直流电机），响应时间取决于IT系统与接地之间的最低工作频率。这些响应时间可与上述定义的响应时间有所不同相对不确定度在下列参比条件下进行确定：温度：-5℃~十45℃之间；
电压：标称电压的0%～115%以及额定电源电压的85%~110%；频率：额定频率；
泄漏电容：1μF。
如果响应值是可调的，应标识出不在规定极限范围的响应值范围，例如：在这一范围或多个范围极限处用点线标出。在制造商规定的工作范围内有关相对不确定度的信息应包括在文件之中，但不包括泄漏电容量大于1μF且频率低于或者高于额定频率或频率范围的情况。凝露和结冰除外。
GB/T18216.8—2015/IEC61557-8:20074.7当绝缘监控装置包括指示绝缘电阻的设备时，制造商应标明额定工作条件下这些设备的不确定度。
4.8根据IEC60664-1和IEC60664-3或者仅依据IEC61010-1：2001的要求.绝缘监控装置应具有最小电气间隙和爬电距离
应根据下列要求选择电气间隙和爬电距离：过电压类别Ⅲ；
—污染等级2；
对根据IEC60664-3的要求进行涂层的IMD内部线路，污染等级1。注：对外壳上可触及的部件，应推荐污染等级3的爬电距离，以承受更高的环境要求。4.9在绝缘监控装置使用不同电压的地方（例如：U，，U.）设计的电气间隙和爬电距离应满足于最高的电压。
4.10在设备组合应用中，当电气连接是借助于电阻的、电容的或电感的分压器时，允许将电路按不同的标称绝缘电压进行分隔（例如，针对额定电压高于1000V交流和1500V直流的IT系统），并且如果发生故障，这样的线路设计特性还可防止不允许的高接触电压或不允许的对地大电流的发生。例如，上述的线路设计特性（见IEC61140)可以用可靠的分压器或者在电阻分压器中用双电阻器（安全阻抗）的形式来附加提供。
4.11绝缘监控装置应遵守IEC61326-2-4相关的电磁兼容性（EMC)要求4.12对绝缘监控装置的其他要求列于表1之中5标志和使用说明
5.1标志
在绝缘监控设备上除了有IEC61557-1规定的标志外，还应提供以下标志：装置的类型、以及原产标志或制造商的名称。5.1.1
被监控的IT系统（如果绝缘监控装置是用于特定类型的IT系统）。5.1.3
接线图、或接线图的编号、或操作指南的编号。5.1.4格
标称的系统电压U，或标称电压的范围。5.1.5
额定电源电压U，的标称值、或额定电源电压的工作范围。额定电源电压U。的标称频率，或额定电源电压频率的工作范围。规定响应值R.，或最小和最大响应值R；如适用，规定响应值的范围，在此范围内，相对（百分比)不确定度高于表1所列的值。3外部的强制性标志，如必要时，可于装置的内部列出：系列号、制造年份或型号标识，5.1.8
在5.1.1中所给出的数据必需耐久地标志在绝缘监控装置上，标志的方式应保证在完成对装置的安装后这些标志仍是清晰可见的。5.2使用说明
除了IEC61557-1给出的使用说明外.使用说明还应提供下列内容，5.2.11
作为标称频率函数的测量线路的内部阻抗2；。当额定供电电压为标称值U，时，测量电压的峰值U.应符合表1要求5.2.2
当测量端短路时，测量电流的最大值.应符合表1要求5.2.4
连接外部报警装置接口的技术数据，包括额定电压和电流、额定绝缘电压和接口功能的说明对于触点电路，其数据应参考标准IEC61810-2或IEC60947-5-1和IEC60947-5-4。5有关绝缘监控装置不应并联连接的提示（例如：当多个系统被联结到一起时）。5.2.5
