【国家标准】 工业过程测量和控制系统用远程输入输出设备 第2部分：性能评定方法

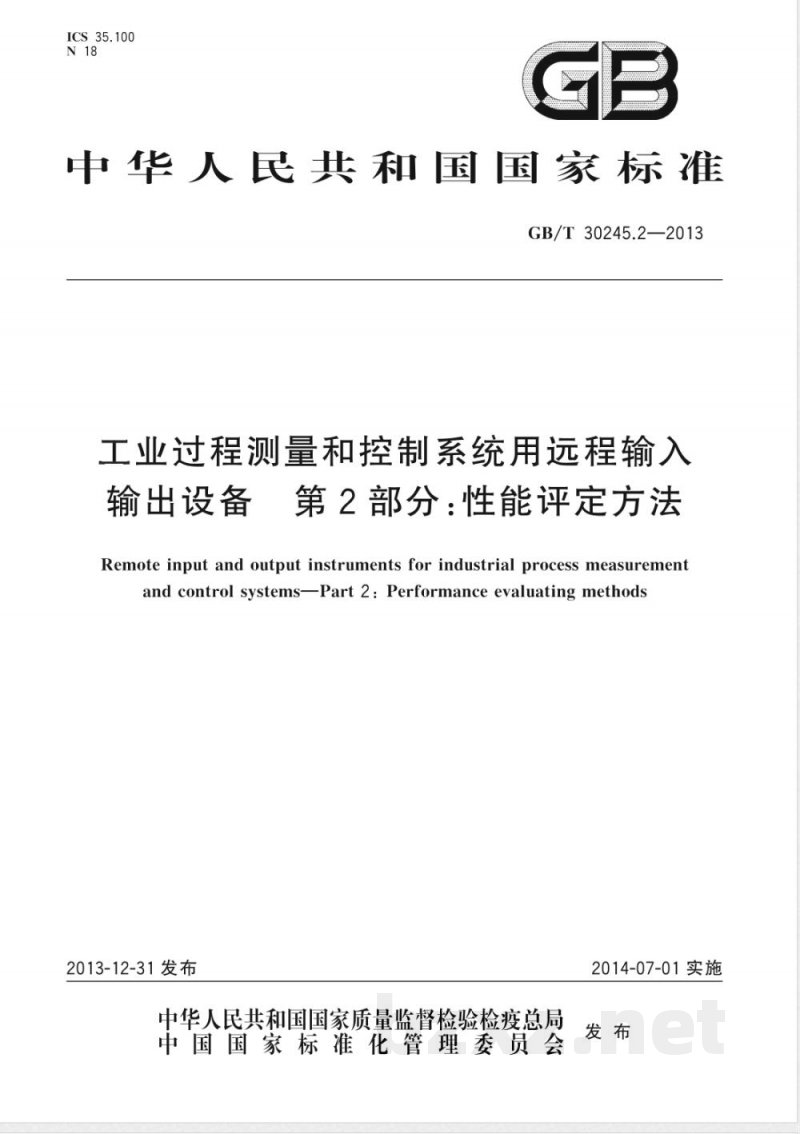

ICS 35.100 N 18 中华人民共和国国家标准 GB/T 30245.2—2013 工业过程测量和控制系统用远程输入输出设备 第2部分：性能评定方法 Remote input and output instruments for industrial process measurement and control systems—Part 2: Performance evaluating methods 2013-12-31 发布 2014-07-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 GB/T 30245《工业过程测量和控制系统用远程输入输出设备》分为两部分： 第1部分：通用技术条件； 第2部分：性能评定方法。 本部分是GB/T 30245的第2部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。本部分负责起草单位：西南大学。本部分参加起草单位：西门子（中国）有限公司、上海自动化仪表股份有限公司、深圳市华邦德科技有限公司、福建上润精密仪器有限公司。本部分主要起草人：张渝、刘枫。本部分参加起草人：窦连旺、许斌、包伟华、段梦生、邹崇、戈剑。 目录 1 范围 2 规范性引用文件 3 缩略语 4 试验条件 5 试验的抽样 6 正常工作和功能型式试验 7 电磁兼容性（EMC）型式试验和验证 8 安全常规试验 9 检验规则 10 其他考虑事项 11 试验报告和文档 12 参考文献 图1 抗3次谐波的试验 图2 平缓停机/启动试验 图3 图4 表1 电源电压快变化试验 表2 电源电压慢变化试验 表3 通用试验条件 表4 耐高温和低温试验 表5 耐/抗温度变化试验 表6 耐交变（12h+12h）湿热试验 表7 抗振试验 表8 抗冲击试验 表9 抗/耐自由跌落试验（便携装置和手持装置） 表10 耐自由跌落试验（在制造厂原始包装内的单元） 表11 可插/拔式单元的插/拔 表12 抗电压纹波和频率范围试验 表13 抗3次谐波试验 表14 平缓停机/启动试验 表15 电源电压变化试验 表16 抗电压中断试验（功能试验） 表17 存储器数据保存时间试验 表18 更换电源试验 表19 数字输出的过载试验和短路试验 表20 辐射干扰的测量 表21 传导干扰的测量 表22 抗静电放电试验 表23 抗射频电磁场试验 表24 抗工频磁场试验 表25 抗电快速瞬变脉冲群试验 表26 抗高能量浪涌试验 表27 抗传导性射频干扰试验 表28 抗衰减震荡波试验 表29 电压跌落和中断抗扰度 表30 出厂试验项目 1 范围 GB/T 30245的本部分规定了工业过程测量和控制系统用远程输入输出设备的性能评定方法和检验规则，包括试验条件、试验的抽样、正常工作和功能型式试验、电磁兼容性（EMC）型式试验和验证、安全常规试验、检验规则和其他考虑事项。本部分适用于不含传感器和执行部件的工业过程测量和控制系统用远程输入输出设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.4—2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环） GB/T 2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击 GB/T 2423.7—1995 电工电子产品环境试验 第2部分：试验方法 试验Ec和导则：倾跌与翻倒（主要用于设备型样品） GB/T 2423.8—1995 电工电子产品环境试验 第2部分：试验方法 试验Ed：自由跌落 GB/T 2423.10—2008 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB 4208—2008 外壳防护等级（IP代码） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB 4824—2004 工业、科学和医疗（ISM）射频设备电磁骚扰特性限值和测量方法 GB/T 4857.5 包装 运输包装件跌落试验方法 GB/T 14048.10—2008 低压开关设备和控制设备 第5-2部分：控制电路电器和开关元件 接近开关 GB/T 16842—2008 外壳对人和设备的防护 检验用试具 GB/T 17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 17626.3—2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4—2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5—2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度试验 GB/T 17626.8—2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T 17626.11—2008 电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T 17626.29—2006 电磁兼容 试验和测量技术 直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验 GB/T 18271.4—2000 过程测量和控制装置 通用性能评定方法和程序 第4部分：评定报告的内容 GB/T 30245.1—2013 工业过程测量和控制系统用远程输入输出设备 第1部分：通用技术条件 CISPR 16-1-2:2003 无线电干扰和抗干扰测量仪器和方法的规范 第1-2部分：无线电干扰和抗干扰测量仪器 辅助装置 传导干扰 (Specification for radio disturbance and immunity measuring apparatus and methods—Part 1-2: Radio disturbance and immunity measuring apparatus—Ancillary equipment—Conducted disturbances) CISPR 16-2-1:2005 无线电干扰和抗干扰测量仪器和方法的规范 第2-1部分：干扰和抗干扰的测量方法 传导干扰测量 (Specification for radio disturbance and immunity measuring apparatus and methods—Part 2-1: Methods of measurement of disturbances and immunity—Conducted disturbance measurements) CISPR 16-2-3:2006 无线电干扰和抗干扰测量仪器和方法的规范 第2-3部分：干扰和抗干扰的测量方法 辐射干扰测量 (Specification for radio disturbance and immunity measuring apparatus and methods—Part 2-3: Methods of measurement of disturbances and immunity—Radiated disturbance measurements) IEC 61000-4-18:2011 电磁兼容性（EMC） 第4-18部分：试验和测量技术 阻尼振荡波免疫测试 (Electromagnetic compatibility (EMC)—Part 4-18: Testing and measurement techniques—Damped oscillatory wave immunity test) 3 缩略语 下列缩略语适用于本文件。 EUT 被测设备 (Equipment Under Test) PADT 编程和调试工具 (Program and Debug Tool) PFVP 功能验证规程 (Proper Functional Verification Procedures) RIOS 远程输入/输出站 (Remote Input-Output Station) 4 试验条件 4.1 制造厂提供条件 对于每种试验，制造厂应提供如下条件： a) 规定必须如何安装和外部接线； b) 提供在试验期间必须运行的合适测试程序； c) 提供正确的运行验证程序，包括测量模拟输入/输出的精度和瞬态偏差的方法。 由制造厂提供的合适测试程序和正确的功能验证规程（PFVP）应符合4.2中给出的要求。 4.2 对制造厂提供的试验程序和正确的功能验证规程（PFVP）的要求 在型式试验期间不应发生： - 硬件损坏，除非是试验所要求的； - 操作系统和测试程序执行交替的修改； - 系统和被存
