【国家标准】 零件库术语

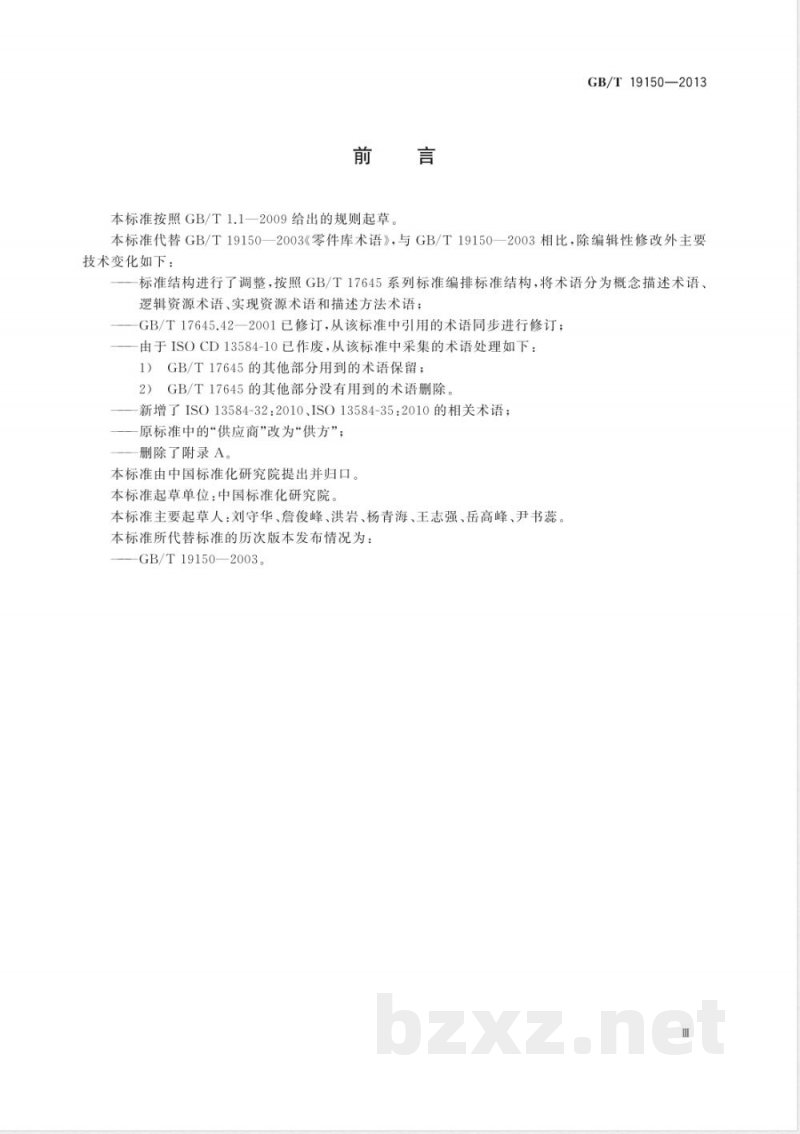

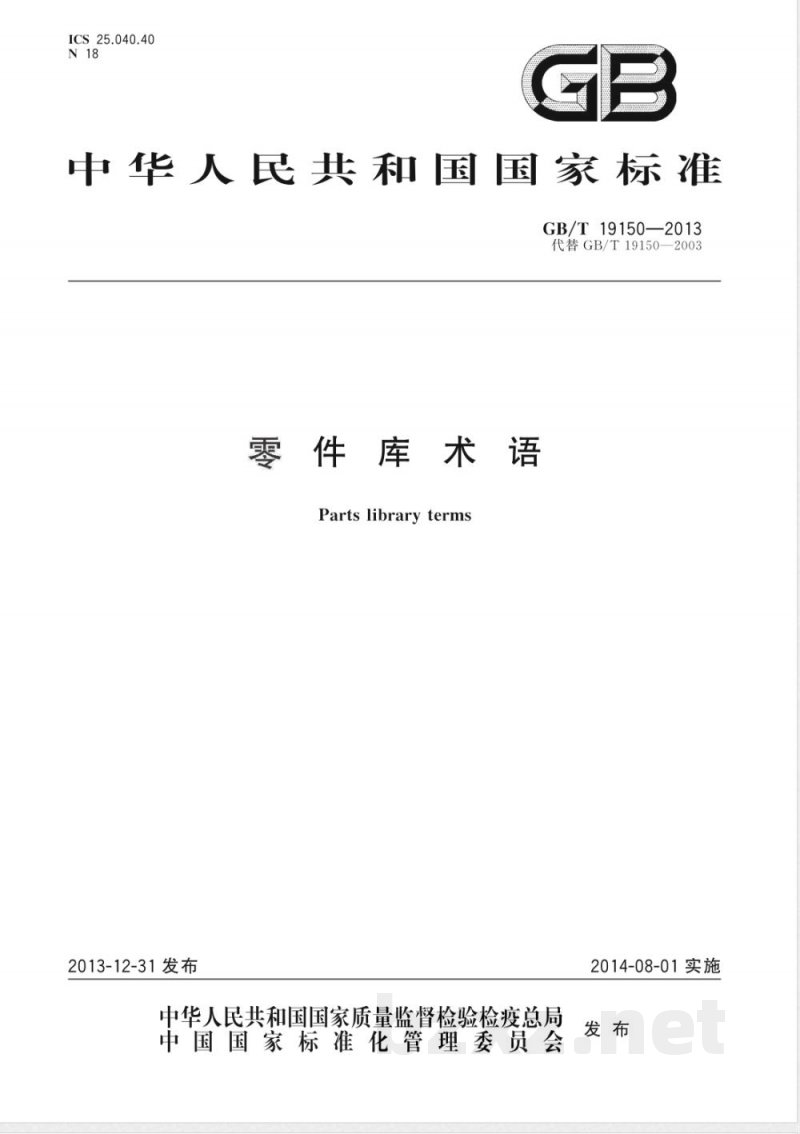

ICS 25.040.40 N 18 GB 中华人民共和国国家标准 GB/T 19150—2013 代替 GB/T 19150—2003 零件库术语 Parts library terms 2013-12-31 发布 2014-08-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 19150—2003《零件库术语》，与 GB/T 19150—2003 相比，除编辑性修改外主要技术变化如下： 1. 标准结构进行了调整，按照 GB/T 17645 系列标准编排标准结构，将术语分为概念描述术语、逻辑资源术语、实现资源术语和描述方法术语； 2. GB/T 17645.42—2001 已修订，从该标准中引用的术语同步进行修订； 3. 由于 ISO/C 13584-10 已作废，从该标准中采集的术语处理如下： a) GB/T 17645 的其他部分用到的术语保留； b) GB/T 17645 的其他部分没有用到的术语删除； 4. 新增了 ISO 13584-32:2010、ISO 13584-35:2010 的相关术语； 5. 原标准中的“供应商”改为“供方”； 6. 删除了附录 A。 本标准由中国标准化研究院提出并归口。 本标准起草单位：中国标准化研究院。 本标准主要起草人：刘守华、詹俊峰、洪岩、杨青海、王志强、岳高峰、尹书蕊。 本标准所代替标准的历次版本发布情况为：GB/T 19150—2003。 1 范围 本标准规定了工业自动化系统与集成领域零件库常用的术语。 本标准适用于工业自动化系统与集成零件库技术领域，主要应用于零件库的开发、应用维护、教学科研等。 2 概念描述术语 2.1 零件 part 用于构成不同产品的组件的材料或者功能产品。 [ISO 13584-1:2001, 定义 3.17] 2.2 物理零件 physical part 可以有若干相同复制品的实际零件。描述该零件库数据的库数据供方可以提供这种零件。 [GB/T 17645.1—2008, 定义 3.1.18] 2.3 抽象零件 abstract part 仅仅由部分规范定义的零件，确定该规范的组织机构不提供实际的零件。 [GB/T 17645.1—2008, 定义 3.1.1] 2.4 数据 data 一种形式化的信息表达，它适合于人或计算机进行通信、解释或处理。 [GB/T 16656.1—2008, 定义 3.2.16] 2.5 数据交换 data exchange 数据的存储、访问、传输和归档。 [GB/T 16656.1—2008, 定义 3.2.17] 2.6 字典 dictionary 包含一系列条目的表，一个含义对应字典中的一个条目，字典的一个条目只有一个含义。 [GB/T 17645.1—2008, 定义 3.1.2] 2.7 零件的功能模型 functional model of a part 在集成库中描述零件表达功能分类的库数据。 [GB/T 17645.1—2008, 定义 3.1.2] 2.8 功能视图 functional view 在产品数据中描述零件表达功能分类的数据。 [GB/T 17645.1—2008, 定义 3.1.4] 2.9 通用模型 general model 在集成库中对零件进行定义和标识的库数据。 [GB/T 17645.1—2008, 定义 3.1.5] 2.10 实现方法 implementation method 计算机采用的，用 EXPRESS 数据规范语言描述的数据交换技术。 [GB/T 17645.1—2008, 定义 3.1.6] 2.11 视图逻辑名 view logical name 与用户采用的零件透视图相对应的表达分类标识符。 [GB/T 17645.1—2008, 定义 3.1.25] 2.12 信息模型 information model 满足特定要求的事实、概念或指令的有界集合的形式化模型。 [GB/T 17645.1—2008, 定义 3.1.7] 2.13 集成库 integrated library 由库管理系统及用户库组成的运行系统。 [GB/T 17645.1—2008, 定义 3.1.9] 2.14 库数据 library data 表示零件集信息的数据集。 [GB/T 17645.1—2008, 定义 3.1.9] 2.15 库最终用户 library end user 集成库的用户。 注：库最终用户： - 查阅库中数据； - 选择一个给定的零件； - 请求传送从库系统中选定的零件视图。 [GB/T 17645.1—2008, 定义 3.1.11] 2.16 库管理系统 library management system; LMS 使库最终用户能使用集成库中数据的软件系统。 注：这种软件系统是非标准化的。 [GB/T 17645.1—2008, 定义 3.1.12] 2.17 库零件 library part 在库中与描述其本身的数据相关联的零件。 [GB/T 17645.1—2008, 定义 3.1.13] 2.18 库零件数据 library part data 在库中表达零件的数据。 [GB/T 17645.1—2008, 定义 3.1.14] 2.19 库系统 library system 为方便存储和检索零件或零件视图而设计的结构。 [GB/T 17645.1—2008, 定义 3.1.15] 2.20 产品数据 product data 适合于人或计算机进行通信、解释或处理的，以形式化方法表达的有关产品的信息。 [GB/T 16656.1—2008, 定义 3.2.30] 2.21 表达类别 representation category 一种抽象的概念，它用于区分关于某一零件描述的各种可能的用户需求。 注：在 GB/T 17645 的模型定义中，这种区分用视图逻辑名和视图控制变量形式化表示。 [GB/T 17645.1—2008, 定义 3.1.20] 2.22 用户库 user library 由库管理系统从一个或多个供方库中集成生成的信息，这些信息也可能是由用户的后续修改的。 [ISO 13584-1:2001, 定义 3.2.21] 2.23 视图控制变量 view control variable 一个枚举类型的变量，它可以与视图逻辑名相联，以便进一步规定用户所采用的零件视图。 [GB/T 17645.1—2008, 定义 3.1.24] 3 逻辑资源术语 3.1 绝对统一资源定位器 absolute Uniform Resource Locator 在因特网上唯一标识网络资源的字符串。 [GB/T 17645.24—2003, 定义 3.1] 3.2 应用编程接口 application programming interface; API 可由程序触发的一组函数集合。 [GB/T 17645.24—2003, 定义 3.6] 3.3 可应用特性 applicable property 为某些零件族定义的特性，它可用于属于该零件族的任何零件。 [GB/T 17645.24—2003, 定义 3.3] 3.4 操作符的元 arity of an operator 与操作符关联的操作数的最大数量。 [GB/T 17645.20—2002, 定义 3.3.1] 3.5 装配项 assembled item 被定义作为其他项的组成部分的项。 [GB/T 17645.24—2003, 定义 3.8] 3.6 原子项 atomic item 未被定义为其他项的组成部分的项。 [GB/T 17645.24—2003, 定义 3.9] 3.7 二元操作符 binary operator 元等于二的操作符。 [GB/T 17645.20—2002, 定义 3.3.2] 3.8 零件的特性 characteristic of a part (part characteristic) 零件的常量特性，一旦零件被定义，该特性的值是固定的。 注：零件特性值的变化将意味该零件的变化。 示例：对于一个球轴承，其内径和外径是零件特征。 [GB/T 17645.24—2003, 定义 3.12] 3.9 类扩展 class extension 满足类定义的所有实例集合。 [GB/T 17645.24—2003, 定义 3.13] 3.10 产品分类 classification for products 对各种产品按某种属性进行分类，将其划分成不同层次的产品类。 [GB/T 17645.26—2000, 定义 3.1] 3.11 公共字典模式 common dictionary schema 用信息建模语言 EXPRESS 建立的一种字典的信息模型。 注：它是 ISO/TC 184/SC4/WG2 和 IEC SC 3D 共同努力的结果。 [GB/T 17645.24—2003, 定义 3.15] 3.12 完全定义实例 completely defined instance 某类扩展的任何特定实例（与部分定义的实例相比较）。 [GB/T 17645.24—2003, 定义 3.16] 3.13 一致性类 conformance class 可规定一致性的一个应用协议的子集。 [GB/T 17645.24—20
