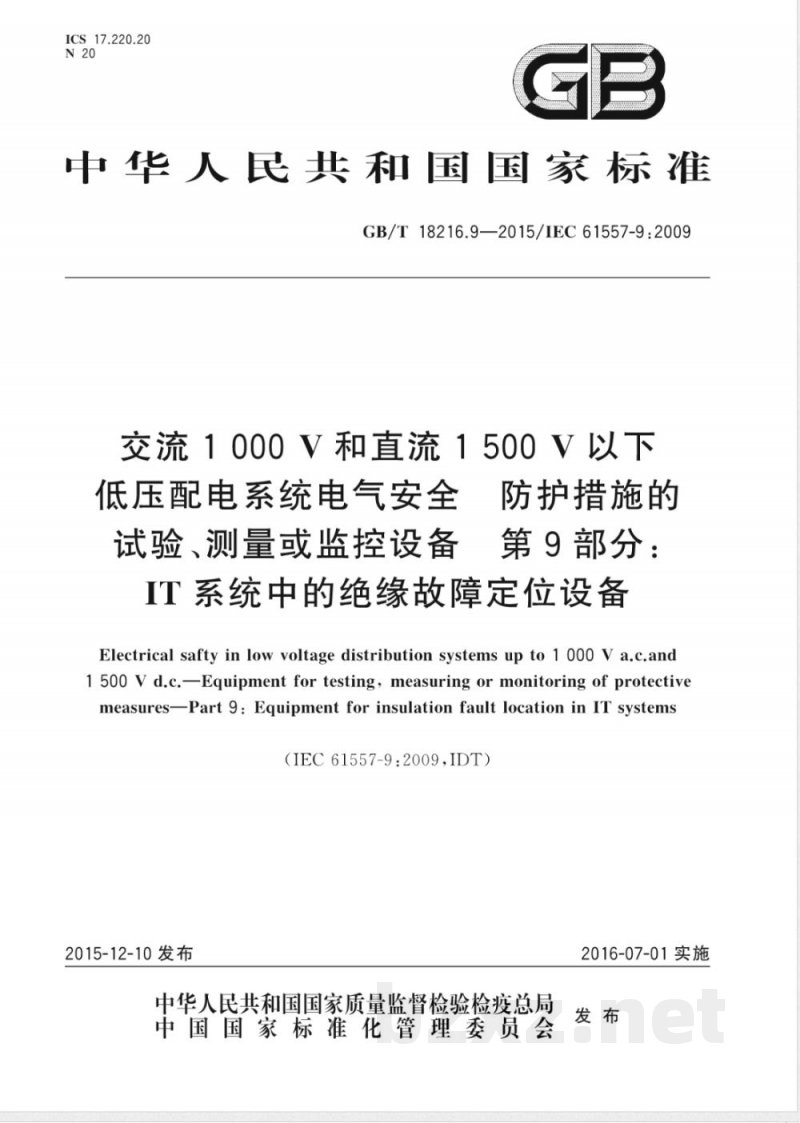

【国家标准】 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第9部分：IT系统中的绝缘故障定位设备

ICS17.220.20
中华人民共和国国家标准
GB/T18216.9—2015/IEC61557-9:2009交流 1 000 V和直流 1 500 V 以下　低压配电系统电气安全
防护措施的
试验、测量或监控设备第9部分：IT系统中的绝缘故障定位设备
Electrical safty in low voltage distribution systems up to 1 ooo V a.c.and1 5oo V d.c.-Equipment for testing, measuring or monitoring of protectivemeasuresPart 9: Equipment for insulation fault location in IT systems(IEC61557-9:2009,IDT)
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2016-07-01实施

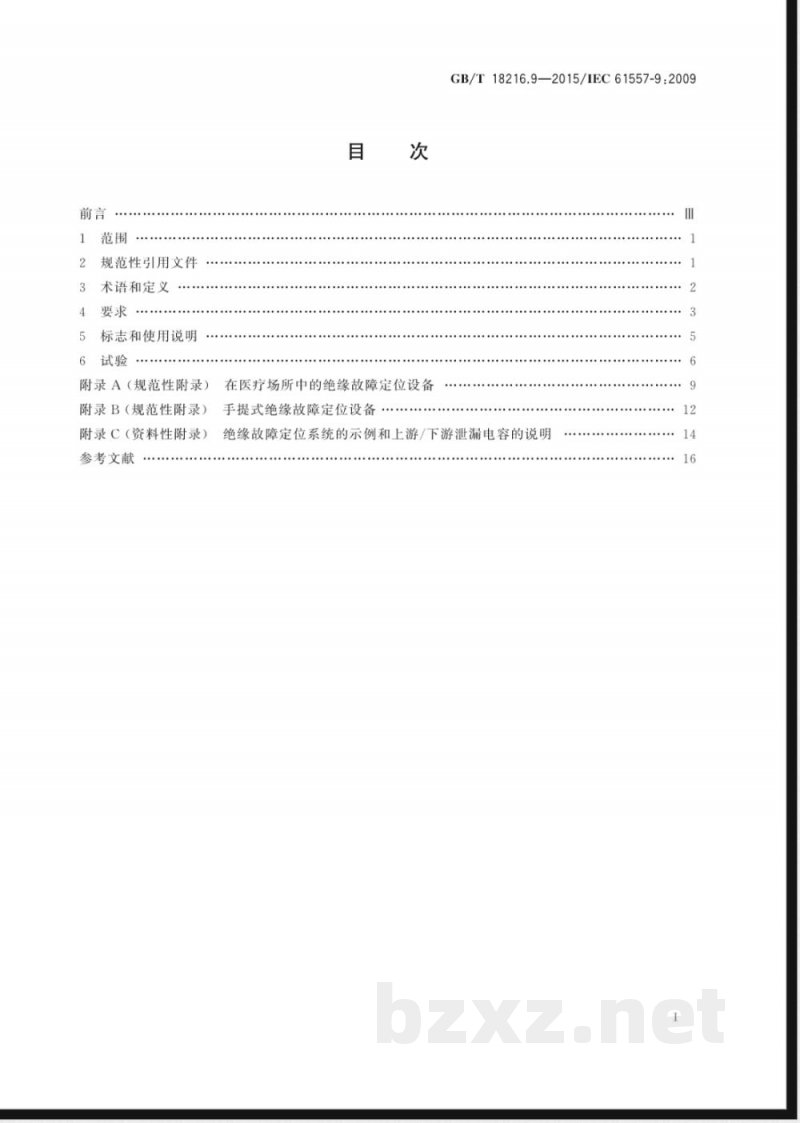

2规范性引用文件
3术语和定义
5标志和使用说明
6试验
附录A（规范性附录）
附录B（规范性附录）
在医疗场所中的绝缘故障定位设备手提式绝缘故障定位设备
GB/T18216.9—2015/IEC61557-9:200912
附录C（资料性附录）绝缘故障定位系统的示例和上游/下游泄漏电容的说明参考文献

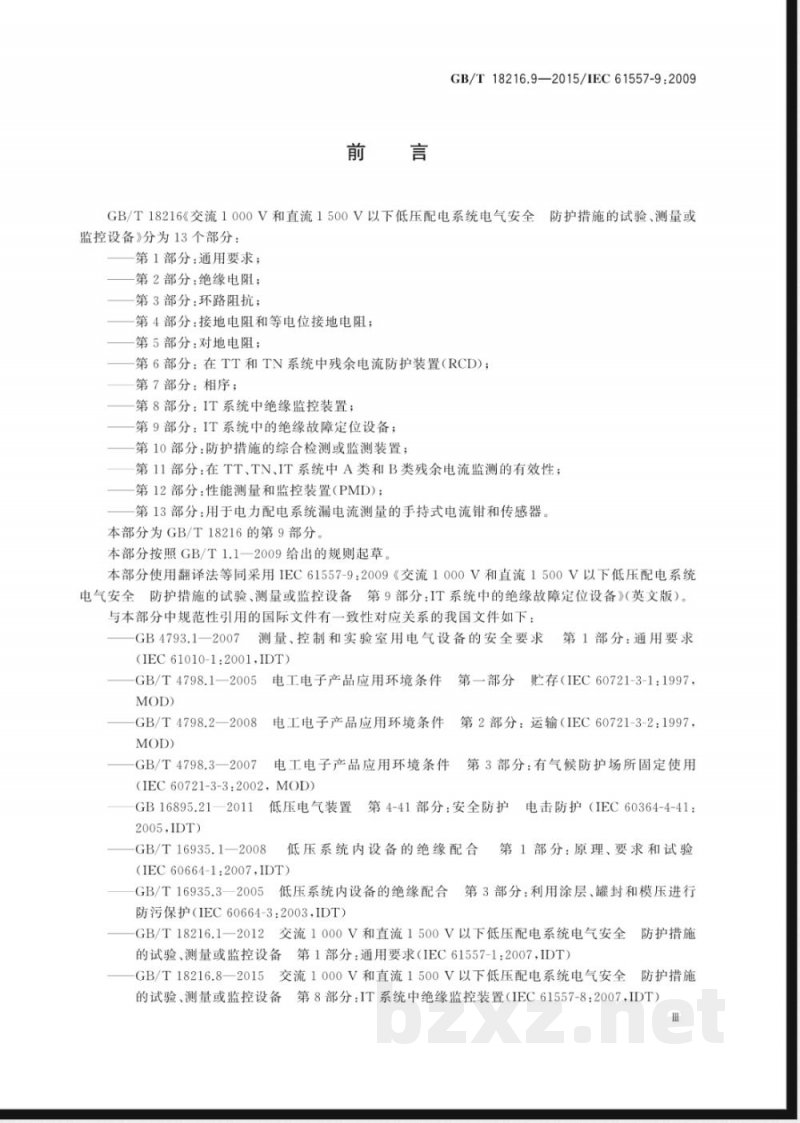

GB/T18216.9—2015/IEC61557-9:2009GB/T18216《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备》分为13个部分：
第1部分：通用要求；
第2部分：绝缘电阻；
一第3部分：环路阻抗；
一第4部分：接地电阻和等电位接地电阻；第5部分：对地电阻；
第6部分：在TT和TN系统中残余电流防护装置（RCD）；第7部分：相序；
第8部分：IT系统中绝缘监控装置；第9部分：IT系统中的绝缘故障定位设备；第10部分：防护措施的综合检测或监测装置；第11部分：在TT、TN、IT系统中A类和B类残余电流监测的有效性；第12部分：性能测量和监控装置（PMD)；第13部分：用于电力配电系统漏电流测量的手持式电流钳和传感器。本部分为GB/T18216的第9部分
本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用IEC61557-9：2009《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第9部分：IT系统中的绝缘故障定位设备》（英文版）。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：GB4793.1—2007
测量、控制和实验室用电气设备的安全要求第1部分：通用要求(IEC 61010-1:2001,IDT)
GB/T4798.1—2005
电工电子产品应用环境条件第一部分贮存（IEC60721-3-1：1997，MOD)
GB/T4798.2—2008
GB/T4798.3—2007
电工电子产品应用环境条件第2部分：运输（IEC60721-3-2：1997，电工电子产品应用环境条件第3部分：有气候防护场所固定使用(IEC60721-3-3:2002，MOD)
GB16895.21—2011
低压电气装置第4-41部分：安全防护电击防护（IEC60364-4-41：2005,IDT
GB/T16935.1—2008
低压系统内设备的绝缘配合货
第1部分：原理、要求和试验
(IEC 60664-1:2007,IDT)
GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污保护（IEC60664-3：2003，IDT）GB/T18216.1—2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（IEC61557-1：2007，IDT）GB/T18216.8一2015交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第8部分：IT系统中绝缘监控装置（IEC61557-8：2007，IDT）血
GB/T18216.9—2015/IEC61557-9:2009GB/T18268.24一2010测量、控制和实验室用的电设备电磁兼容性要求第24部分：特殊要求符合IEC61557-8的绝缘监控装置和符合IEC61557-9的绝缘故障定位设备的试验配置、工作条件和性能判据（IEC61326-2-4：2006，IDT）。本部分做了下列编辑性修改：
用GB/T18216的本部分代替IEC61557-9：2009；小数点符号用“”代替“，”。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国机械工业联合会提出本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104)归口。本部分起草单位：上海仪器仪表研究所、洞头县海光电器有限公司、上海产业技术研究院、上海大学、杭州彼爱琪电器有限公司、苏州市伟铭电子仪表有限公司、本部分主要起草人：滕华强、沈骞、叶永康、张银福、费敏锐、丁志刚、王伟琪、徐明洁、董亚峰孙峻岩、叶永乐、侯殿成
1范围
GB/T18216.9—2015/IEC61557-9：2009交流1000V和直流1500V以下
低压配电系统电气安全防护措施的试验、测量或监控设备第9部分：IT系统中的绝缘故障定位设备
GB/T18216的本部分规定了绝缘故障定位系统的要求，绝缘故障定位系统对不接地交流IT系统、电气上接有直流电路且标称电压不大于交流1000V的不接地交流IT系统、以及电压不大于直流1500V的不接地直流IT系统中的任何部分的绝缘故障进行定位，与测量原理无关，注1：IT系统在IEC60364-4-41(包括其他文献)中作出阐述。用于选择监控装置的附加信息宜在其他标准中予以注明。
注2：在下列标准中可以找到有关绝缘故障定位的更多资料：IEC60364-4-41:2005中411.6，以及IEC60364-5-532001中531.3。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。IEC60364-4-41：2005低压电气装置第4-41部分：安全防护电击防护（Low-voltageelectricalinstallations-Part 4-4l:Protection for safety-Protection against electric shock)IEC60664-1低压系统内设备的绝缘配合第1部分：原则、要求和试验（Insulationcoordinationfor equipment within low-voltage systemsPartl:Principles,requirements and tests)IEC60664-3低压系统内设备的绝缘配合第3部分：防污染用铸封或压模涂层的使用(Insulation coordination for equipment within low-voltage systems-Part 3: Use of coating, pottingormouldingforprotectionagainstpollution)IEC60721-3-1环境条件的分类第3部分：环境参数及其严酷程度的分组第1节：储存（Classification of environmental conditions-Part 3: Classification of groups of environmental parametersand their severities—Section l:Storage)IEC60721-3-2环境条件的分类第3部分：环境参数及其严酷程度的分组第2节：运输（ClaSsification of environmental conditions-Part 3: Classification of groups of environmental parametersand their severities—Section 2: Transportation)IEC60721-3-3环境条件的分类第3部分：环境参数及其严酷程度的分组第3节：在不受气候影响场所固定的使用（Classificationof environmental conditions一Part3：Classificationofgroupsofenvironmental parameters and their severities-Section 3:Stationary use at weatherprotected loca-tions
IEC61010-1：2001测量、控制和实验室用电气设备的安全要求第1部分：通用要求（Safetyrequirements for electrical equipment for measurement, control, and laboratory use-Part 1: Generalrequirements)
IEC61326-2-4测量、控制和实验室用的电气设备EMC要求第2-4部分：特殊要求适用于依1
GB/T18216.9—2015/IEC61557-9:2009据IEC61557-8的绝缘监控装置和依据IEC61557-9的绝缘故障定位设备的试验配置、运行条件和性能准则(Electrical equipmentfor measurement，control and laboratory use-EMC requirements-Part2-4:Particular requirementsTest configurations,operational conditions andperformance criteriafoiinsulation monitoring devices according to IEC 61557-8 and for equipment for insulation fault locationaccordingtoIEC61557-9)
IEC61557-1：2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第1部分：通用要求（Electrical safetyinlowvoltagedistributionsystemsupto1 oooVa.c.and 1 5oo V d.c.-Equipment for testing,measuring or monitoring of protective measures—Part1：General requirements)IEC61557-8：2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第8部分：IT系统中绝缘监控装置（Electricalsafetyinlowvoltagedistributionsys-tems up to 1 ooo V a.c.and 1 5oo V d.c.-Equipment for testing,measuring or monitoring of protective measures—-Part 8:Insulation monitoring devices for IT systems)3术语和定义
IEC61557-1、IEC61557-8界定的以及下列术语和定义适用于本文件。3.1
绝缘故障定位系统insulationfaultlocationsystems用于IT系统中绝缘故障定位的设备或设备的组合。绝缘故障定位系统与绝缘监控装置同时使用，在电气系统与地之间注人定位电流并对绝缘故障进行定位。注：对绝缘监控装置的要求在IEC61557-8中作了详细说明。3.2
定位电流locatingcurrent
定位过程中由定位电流注人器注人电流的方均根值。定位电流可能由下列装置产生：一套独立的定位电压源，或者
一套独立的定位电流源，或者
可以由被监控的系统直接驱动。3.3
定位电压
locatingvoltage
当定位电流注入器配备有一套独立的定位电压源或电流源时，在测量过程中定位电流注入器测量端子间的电压的方均根值
注：在一个无故障、不带电的系统中，这表示存在于定位装置连到被监控系统的端子与PE导体连接的端子之间的电压。
responsesensitivity
响应灵敏度
在规定的条件下，测定器起响应的测定电流或绝缘电阻的数值。注：响应灵敏度是一个固定的阅值，或是一条响应曲线，3.5
绝缘故障定位器
insulation fault locator
用于绝缘故障定位的设备或设备的部件。2
定位电流传感器locatingcurrentsensor探测绝缘故障位置的定位电流的传感器。定位电流注入器locatingcurrentinjectorGB/T18216.9—2015/IEC61557-9:2009将定位电流注入到IT系统中，以进行绝缘故障定位的设备或设备的部件。无源定位电流注入器
passivelocatingcurrentinjector直接从被监控系统中产生定位电流的定位电流注人器。有源定位电流注入器
active locating current injector独立于被监控系统的定位电压电源中产生定位电流的定位电流注入器4要求
应适用下列要求以及IEC61557-1中所规定的要求4.1绝缘故障定位设备
如果系统某一部分中的绝缘电阻降低到响应灵敏值以下时，绝缘故障定位装置应能够对这一IT系统中的对称的以及不对称的绝缘故障进行定位并发出警告。如果绝缘故障定位装置具有自测功能，那么自我测试不应产生对地的绝缘故障。注1：另见IEC61557-8:2007，4.1注2：在定位过程中，绝缘监控装置可能会无效注3：发出警告提示可以由信号灯、蜂鸣器或其他任何指示来完成注4：绝缘故障定位系统可以拥有一种自测功能。而检查响应灵敏度是不必要检查的注5：配有有源定位电流电源的绝缘故障定位系统也可以用于无源系统中的绝缘故障定位4.2响应灵敏度
绝缘故障定位系统的设计应使得在规定的系统条件下，制造商规定的响应灵敏度得到满足，这些条件是，在一完全对称的系统中，位于测定电流传感器上游有一个1uF的泄漏电容（Clu=1uF，Cia=0μF，如图C.2所示）。
制造商应说明系统泄漏电容高于1uF时对响应灵敏度的影响以及来自配电系统对绝缘故障的定位过程可能的干扰的有关数据资料。注：总泄漏电容是所有各相导体包括中性导体对保护接地（PE)的泄漏电容之和。4.3报警装置
绝缘故障定位系统应含有一个视觉报警装置以显示是否探测出绝缘故障，或可以连接到一套提示故障的装置上。如果配有可外接的声音信号装置，它们可以配上一套复位设备。在这种情况下，当清除了上一次故障报警或把该装置复位之后，如果再发生一次新的故障时，应该还能发出声音信号。4.4定位电流I，
最大定位电流IL应限定在500mA方均根值，以确保在配电系统中第一次故障的情况下定位电流不致产生超过常规接触电压限值（交流50V，直流120V）的接触电压。在可预见的定位电流注入3
GB/T18216.9—2015/IEC61557-9:2009器零部件发生故障情况下的定位电流应不致增加到500mA方均根值以上。当定位电流可调时，应有适当的方法来防止意外的设定值调整。4.5定位电压U，
如果使用有源定位电压或定位电流，则在无负载条件下该定位电压U，应不高于交流50V或直流120V（见IEC60364-4-41：2005）。如果使用高于交流50V或直流120V的有源定位电压，则通过一个2000Q纯电阻的定位电流应不超过交流3.5mA（方均根值）或直流10mA。4.6绝缘值的指示
当绝缘故障定位系统包含绝缘值的指示时，指示值的不确定度应由制造商加以说明4.7保护接地连接
与IEC61557-1：2007的定义相反，绝缘故障定位系统（定位电流注人器）的保护接地端是一种测量连接端子，应被视为功能性接地端子。如果绝缘故障定位系统有可触及的部件，为了保护目的都被接地，则这些连接应被当作保护接地来对待。4.8电气间隙与爬电距离
绝缘故障定位系统应具有的最小的电气间隙与爬电距离应符合IEC60664-1和IEC60664-3，或只按IEC61010-1：2001的规定。电气间隙与爬电距离应按照如下要求来选定：Ⅲ类过电压；
—2级污染；并且
一对箱体内部的电路为1级污染，箱体按IEC60664-3涂漆。注：对于箱体外部可触及的部件，推荐采用3级污染的爬电距离以承受较高的环境要求。在同一套装置中采用不同的电压，则电气间隙与爬电距离应按照最高的电压来设计。4.9电磁兼容性（EMC）
绝缘故障定位系统应满足IEC61326-2-4对电磁兼容性的要求。4.10
附加要求
绝缘故障定位系统的附加要求列于表1。表1对绝缘故障定位系统的要求
测试项目
响应灵敏度
定位电流IL
定位电压UL
报警装置
绝缘显示值的相对不确定度
定位电流注人器
介电强度试验
按照6.1.1
按照6.1.2
按照6.1.3
按照6.1.4
按照6.1.5
按照6.1.6
按照6.1.7
型式试验的要求
按照6.2.2此内容来自标准下载网
不适用
不适用
按照6.2.3
不适用
按照6.2.4
按照6.2.5
常规试验的要求
电磁兼容性
测试项目
标志和使用说明
允许持续使用的最低标称电压
气候环境条件
按照6.1.8
表1（续）
型式试验的要求
按照6.1.11
GB/T18216.9—2015/IEC61557-9:2009常规试验的要求
不适用
按照6.2.6
最高标称电压Ub的1.15×U.
运行：3k5级
(IEC60721-3-3：-5℃～
+45℃）
运输：2k3级
(IEC60721-3-2:-25℃~+70℃)
存储：1k4级
(IEC60721-3-1:-25℃～+55℃)
相对不确定度根据4.5加上下述条件来评定：工作温度在-5℃～+45℃；
制造商在使用说明中规定的U。和U，以及泄漏电容C，U。是三相系统中的线电压，或是单相系统中的相电压。凝露和结冰除外，
5标志和使用说明
5.1标志
不适用
除按照IEC61557-1：2007进行标志之外，如果适用的话.在绝缘故障定位系统上还应提供下列信息：
范围。
装置的类型以及原产地标志或制造商名称。被监控的IT系统的类型（如果绝缘故障定位系统是为特定类型的IT系统而设计的）。接线图或接线图编号或使用说明书编号。系统标称电压U。或标称电压的范围。额定电源电压U。的标称值或额定电源电压的范围。额定电源电压U。和系统标称电压U.的标称频率或额定电源电压或系统标称电压的工作频率在规定条件下的响应灵敏度或响应灵敏度的范围（见4.2）。装置外部的规定标志：序列号、制造年份或机型名称，必要时也可设置在内部。5.1的所有数据应永久地标志在绝缘故障定位系统上。5.2
使用说明
除IEC61557-1所规定的说明之外，使用说明还应提供下列内容：5.2.1
在定位电压独立于被监控系统的电压的情况下，定位电压U的最大值。在定位电流独立于被监控系统的电压的情况下，定位电流IL的最大值。5.2.3
响应灵敏度
5.2.4连接外置式报警装置的接口的技术数据，包括额定电压与额定电流、额定绝缘电压和该接口功能的说明。
