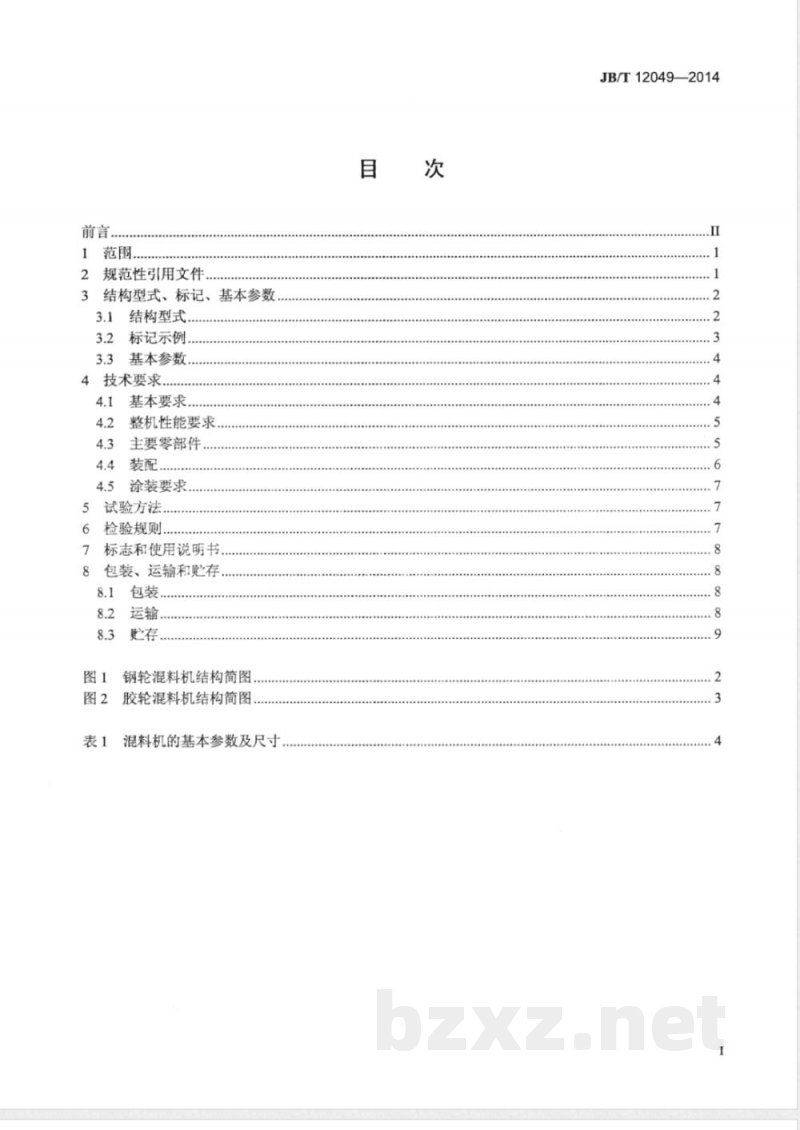

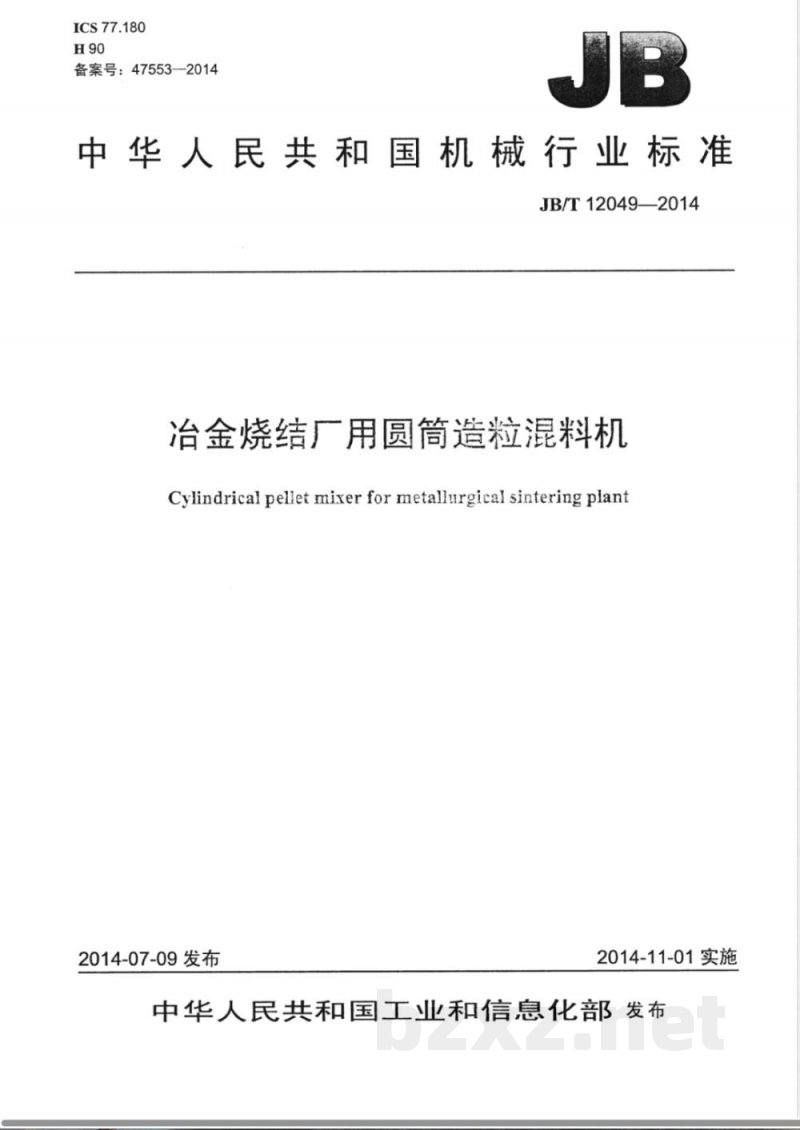

ICS 77.180 H90 备案号：47553—2014 JB 中华人民共和国机械行业标准 JB/T 12049—2014 冶金烧结厂用圆筒造粒混料机 Cylindrical pellet mixer for metallurgical sintering plant 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC 409）归口。 本标准负责起草单位：中国有色（沈阳）冶金机械有限公司。 本标准参加起草单位：中国重型机械研究院股份公司。 本标准主要起草人：赵新民、李家森、张世军、武志林、胡秀芬、李英、刘勇、刘利。 本标准为首次发布。 1 范围 本标准规定了冶金烧结厂用圆筒造粒混料机（以下简称混料机）的结构型式、标记、基本参数、技术要求、试验方法、检验规则、标志和使用说明书、包装、运输和贮存等内容。 本标准适用于钢铁冶金烧结原料混合及制粒、有色金属浸取工艺专用的混料机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 1184—1996 形状和位置公差未注公差值 GB/T 1804—2000 一般公差未注公差的线性和角度尺寸公差 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 3323 金属熔化焊焊接接头射线照相 GB/T 3768 声学 声压法测定噪声源声功率级 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6402 钢锻件超声检测方法 GB/T 7233.1 铸钢件超声检测 第1部分：一般用途铸钢件 GB/T 9969 工业产品使用说明书 总则 GB/T 10095.1 圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T 11345 焊缝无损检测 超声检测技术、检测等级和评定 GB/T 11352 一般工程用铸造碳钢件 GB/T 13306 标牌 JB/T 1604 矿山机械产品型号编制方法 JB/T 5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T 5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T 5000.8 重型机械通用技术条件 第8部分：锻件 JB/T 5000.10 重型机械通用技术条件 第10部分：装配 JB/T 5000.12 重型机械通用技术条件 第12部分：涂装 JB/T 5000.13 重型机械通用技术条件 第13部分：包装 JB/T 8853 圆柱齿轮减速器 3 结构型式、标记、基本参数 3.1 结构型式 混料机分为钢轮混料机和胶轮混料机。根据传动装置位置不同，分为左传动型式和右传动型式：顺物料流动方向，传动装置在筒体左侧为左传动，在筒体右侧为右传动。 根据工艺流程配置，混料机分为一次混合、二次混合、三次混合及组合式混合。 3.2 标记示例 混料机型号应符合JB/T 1604的规定。 型号表示方法说明：筒体长度单位为分米（dm），筒体内径单位为分米（dm），G表示钢轮，J表示胶轮。 示例： 混料机（混）型号由结构类型与参数组合表示。 3.3 基本参数 （原文表格未完整提供，略） 4 技术要求 4.1 基本要求 4.2 整机性能要求 4.3 主要零部件 4.4 装配 4.5 涂装要求 5 试验方法 6 检验规则 7 标志和使用说明书 8 包装、运输和贮存 8.1 包装 8.2 运输 8.3 贮存 图1 钢轮混料机结构简图 图2 胶轮混料机结构简图 表1 混料机的基本参数及尺寸
