【国家标准】 轨道交通 机车车辆电气设备 第3部分：电工器件 直流断路器规则

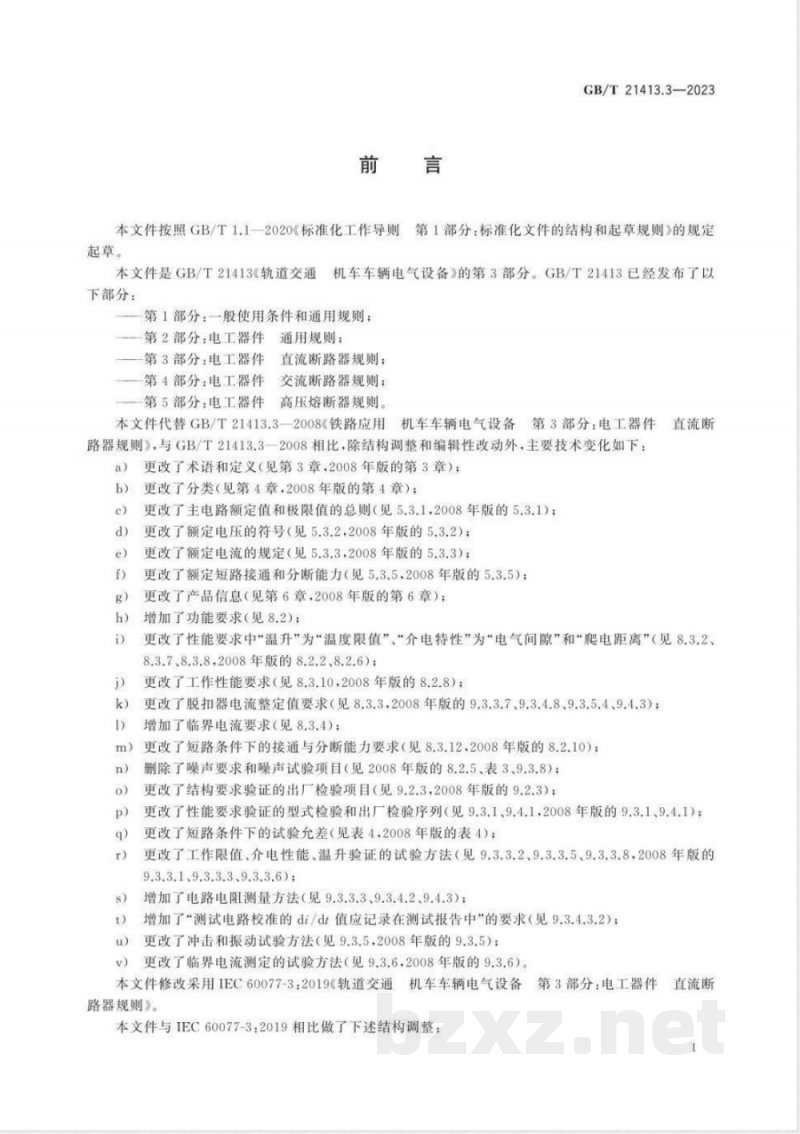

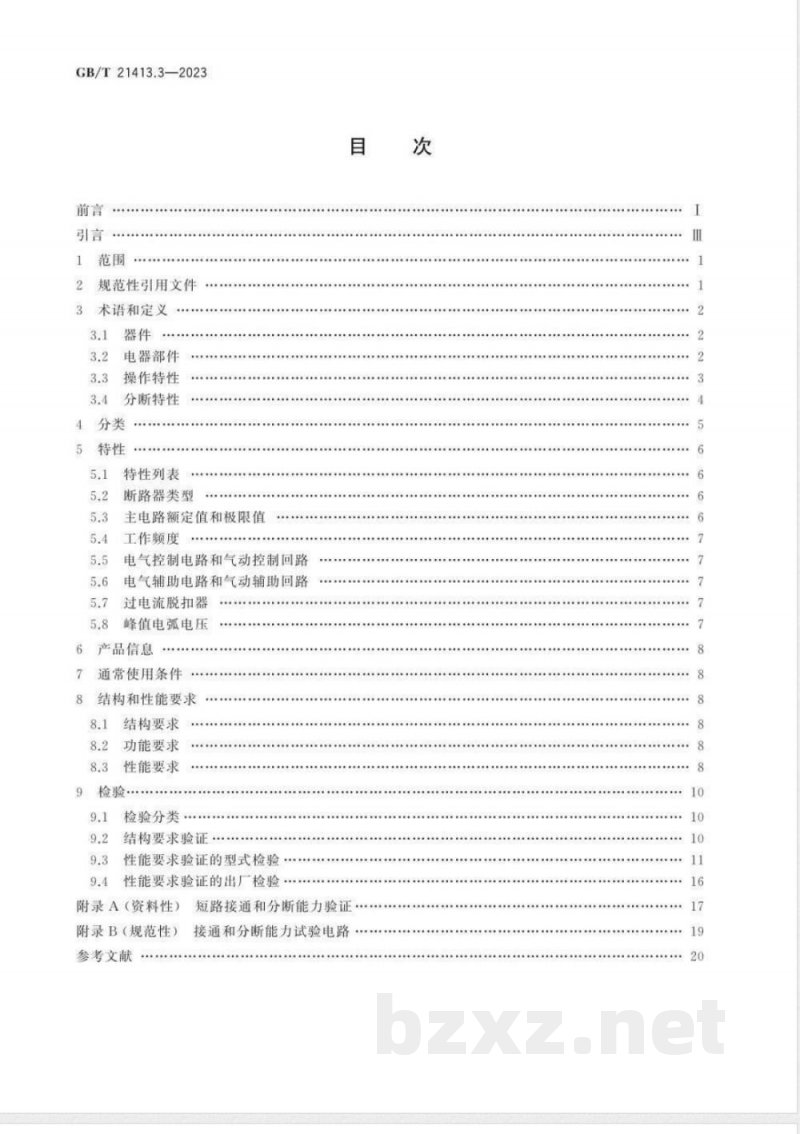

GB/T 21413.3—2023 轨道交通 机车车辆电气设备 第3部分：电工器件 直流断路器规则 Railway applications—Electric equipment for rolling stock—Part 3: Electrotechnical components—Rules for DC circuit-breakers（IEC 60077-3:2019, MOD） ICS 29.280 CCS S 35 中华人民共和国国家标准 2023-11-27发布 2024-03-01实施 国家市场监督管理总局 国家标准化管理委员会发布 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 21413《轨道交通机车车辆电气设备》的第3部分。GB/T 21413已发布以下部分： - 第1部分：一般使用条件和通用规则； - 第2部分：电工器件通用规则； - 第3部分：电工器件 直流断路器规则； - 第4部分：电工器件 交流断路器规则； - 第5部分：电工器件 高压熔断器规则。 本文件代替GB/T 21413.3—2008《铁路应用机车车辆电气设备 第3部分：电工器件 直流断路器规则》，与2008版相比主要技术变化包括： - 修改术语和定义； - 调整分类及主电路额定值与极限值要求； - 修改额定电压、电流及短路接通和分断能力规定； - 增加功能要求； - 将温升改为温度限值，介电特性改为电气间隙与爬电距离； - 增加临界电流要求； - 删除噪声相关要求及试验； - 调整型式检验与出厂检验项目及序列； - 修改短路试验允差及多项试验方法； - 增加电路电阻测量方法及记录要求； - 修改冲击与振动试验方法。 1 范围 本文件规定了轨道交通机车车辆用直流断路器的术语、分类、特性、技术要求、检验及试验方法。 2 规范性引用文件 （略） 3 术语和定义 3.1 器件 3.2 电器部件 3.3 操作特性 3.4 分断特性 4 分类 （略） 5 特性 5.1 特性列表 5.2 断路器类型 5.3 主电路额定值和极限值 5.4 工作频度 5.5 控制回路 5.6 辅助电路 5.7 过电流脱扣器 5.8 峰值电弧电压 6 产品信息 （略） 7 通常使用条件 （略） 8 结构和性能要求 8.1 结构要求 8.2 功能要求 8.3 性能要求 9 检验 9.1 检验分类 9.2 结构要求验证 9.3 性能要求验证（型式检验） 9.4 性能要求验证（出厂检验） 附录A（资料性）短路接通和分断能力验证 附录B（规范性）接通和分断能力试验电路 参考文献
