【其他行业标准】 气雾化锡青铜球形粉末

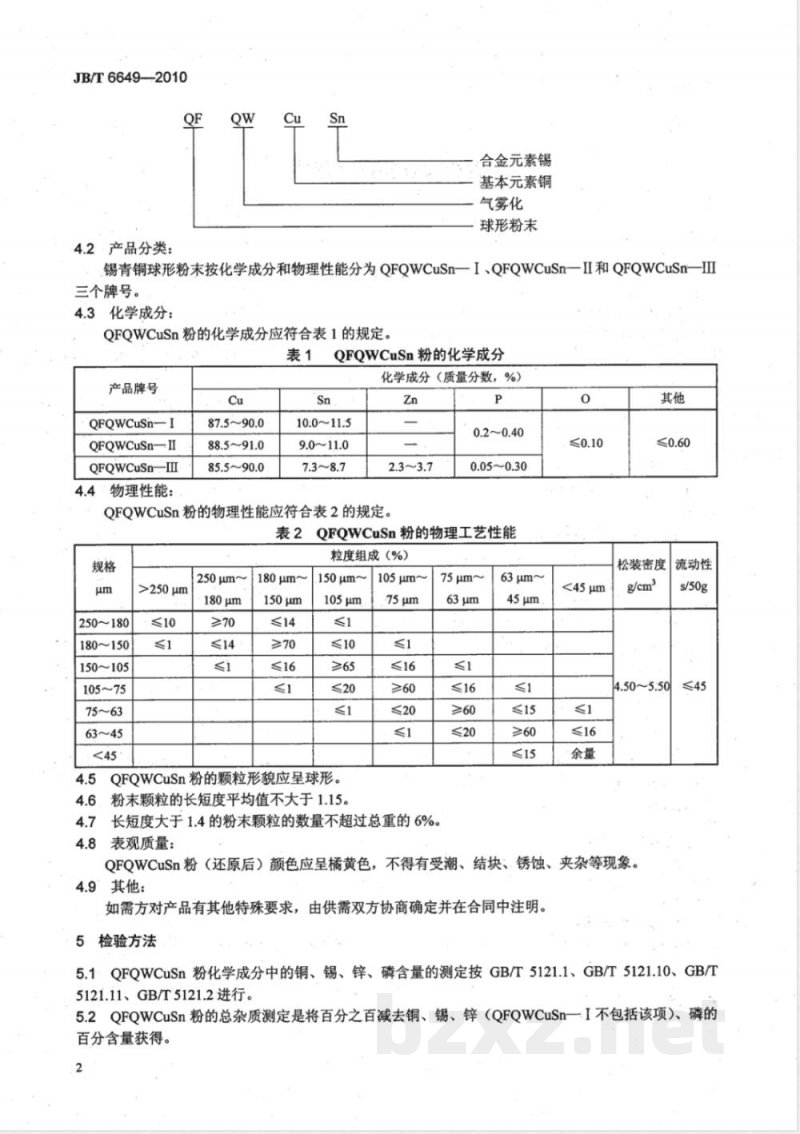

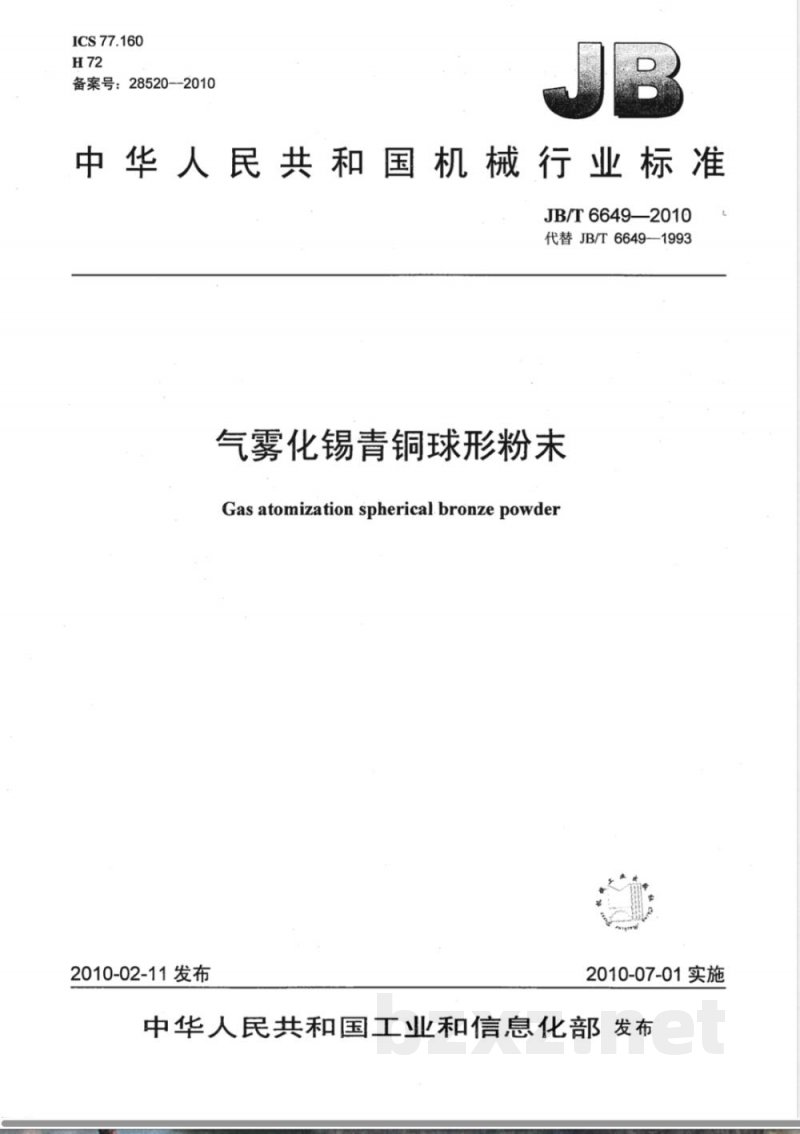

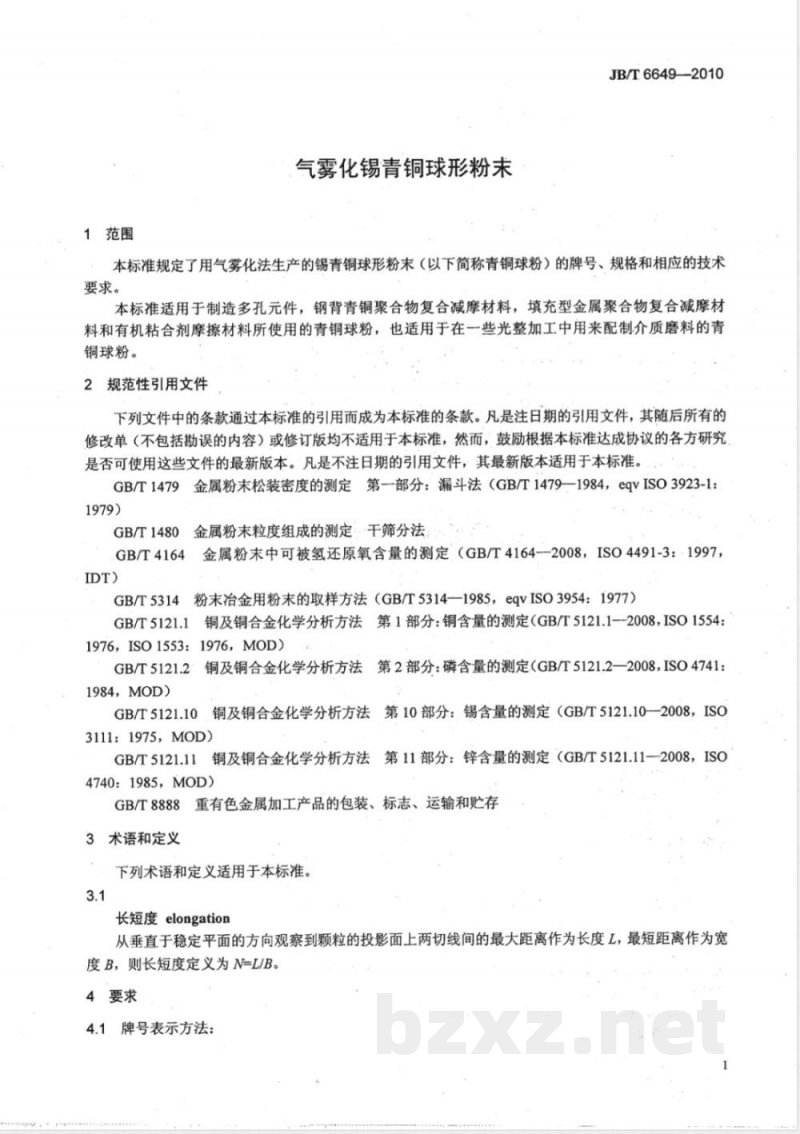

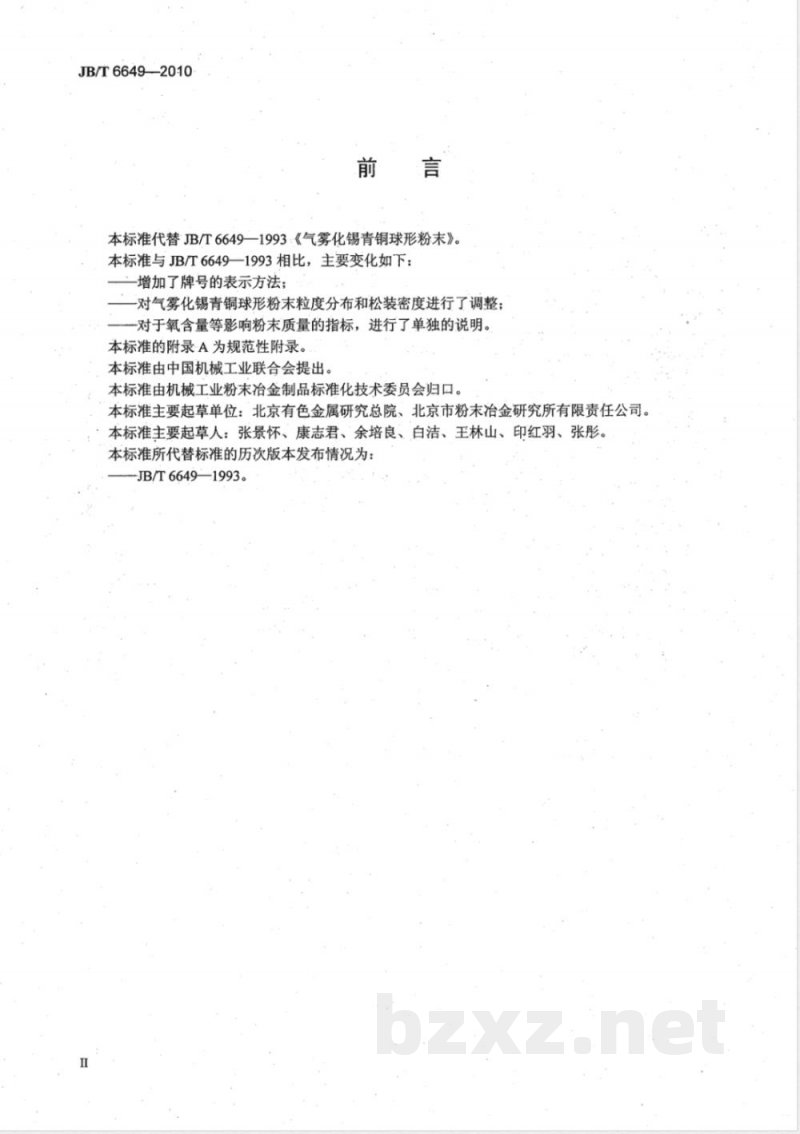

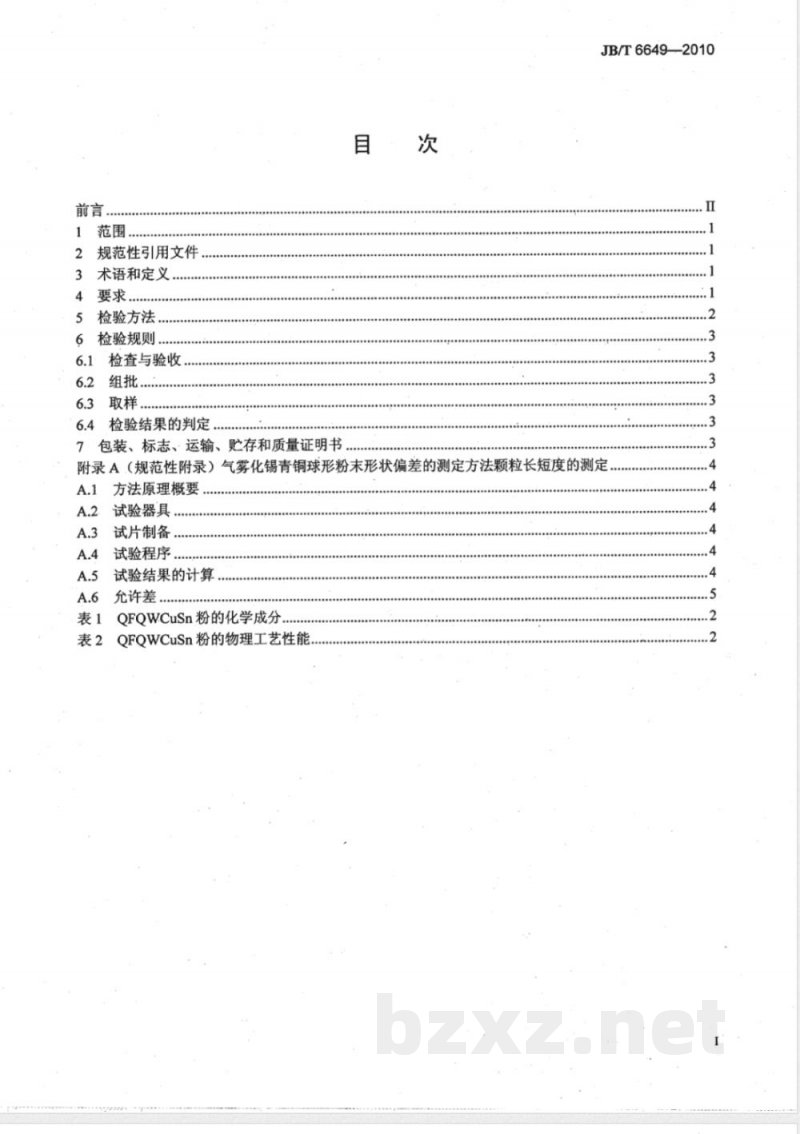

ICS 77.160 H72 备案号：28520—2010 中华人民共和国机械行业标准 JB/T 6649—2010 代替 JB/T 6649—1993 气雾化锡青铜球形粉末 Gas atomization spherical bronze powder 2010-02-11发布 2010-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准代替JB/T 6649—1993《气雾化锡青铜球形粉末》。 本标准与JB/T 6649—1993相比，主要变化如下：增加了牌号的表示方法；对气雾化锡青铜球形粉末粒度分布和松装密度进行了调整；对氧含量等影响粉末质量的指标进行了单独说明。 本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会归口。 本标准主要起草单位：北京有色金属研究总院、北京市粉末冶金研究所有限责任公司。 本标准主要起草人：张景怀、康志君、余培良、白洁、王林山、印红羽、张彤。 本标准所代替标准的历次版本发布情况为：JB/T 6649—1993。 1 范围 本标准规定了用气雾化法生产的锡青铜球形粉末（以下简称青铜球粉）的牌号、规格和相应技术要求。 本标准适用于制造多孔元件、钢背青铜聚合物复合减摩材料、填充型金属聚合物复合减摩材料和有机粘合剂摩擦材料所使用的青铜球粉，也适用于光整加工中配制介质磨料的青铜球粉。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有修改单或修订版不适用；凡不注日期的引用文件，其最新版本适用。 GB/T 1479 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末粒度组成的测定 干筛分法 GB/T 4164 金属粉末中可被氢还原氧含量的测定 GB/T 5314 粉末冶金用粉末的取样方法 GB/T 5121.1 铜及铜合金化学分析方法 第1部分：铜含量的测定 GB/T 5121.2 铜及铜合金化学分析方法 第2部分：磷含量的测定 GB/T 5121.10 铜及铜合金化学分析方法 第10部分：锡含量的测定 GB/T 5121.11 铜及铜合金化学分析方法 第11部分：锌含量的测定 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 3 术语和定义 长短度 elongation：从垂直于稳定平面的方向观察颗粒投影面上两切线间最大距离为长度L，最短距离为宽度B，则长短度定义为N=L/B。 4 要求 4.1 牌号表示方法 4.2 产品分类 锡青铜球形粉末按化学成分和物理性能分为QFQWCuSn-I、QFQWCuSn-II和QFQWCuSn-III三个牌号。 4.3 化学成分 QFQWCuSn粉的化学成分应符合表1规定。 QFQWCuSn-I：Cu 87.5~90.0 QFQWCuSn-II：Cu 88.5~91.0 QFQWCuSn-III：Cu 85.5~90.0 4.4 物理性能 （原文后续内容未完整提供，保留结构说明） 5 检验方法 6 检验规则 6.1 检查与验收 6.2 组批 6.3 取样 6.4 检验结果判定 7 包装、标志、运输、贮存和质量证明书 附录A（规范性附录）气雾化锡青铜球形粉末形状偏差测定方法 A.1 方法原理概要 A.2 试验器具 A.3 试片制备 A.4 试验程序 A.5 试验结果计算 A.6 允许差
