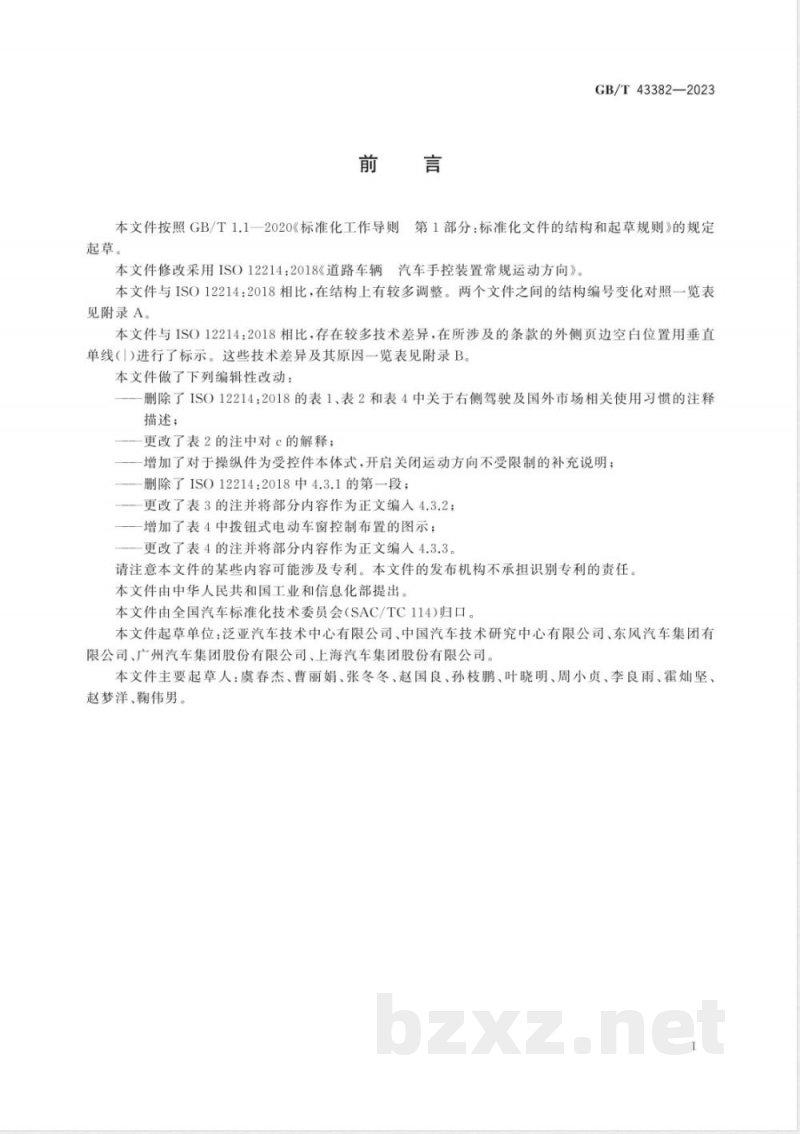

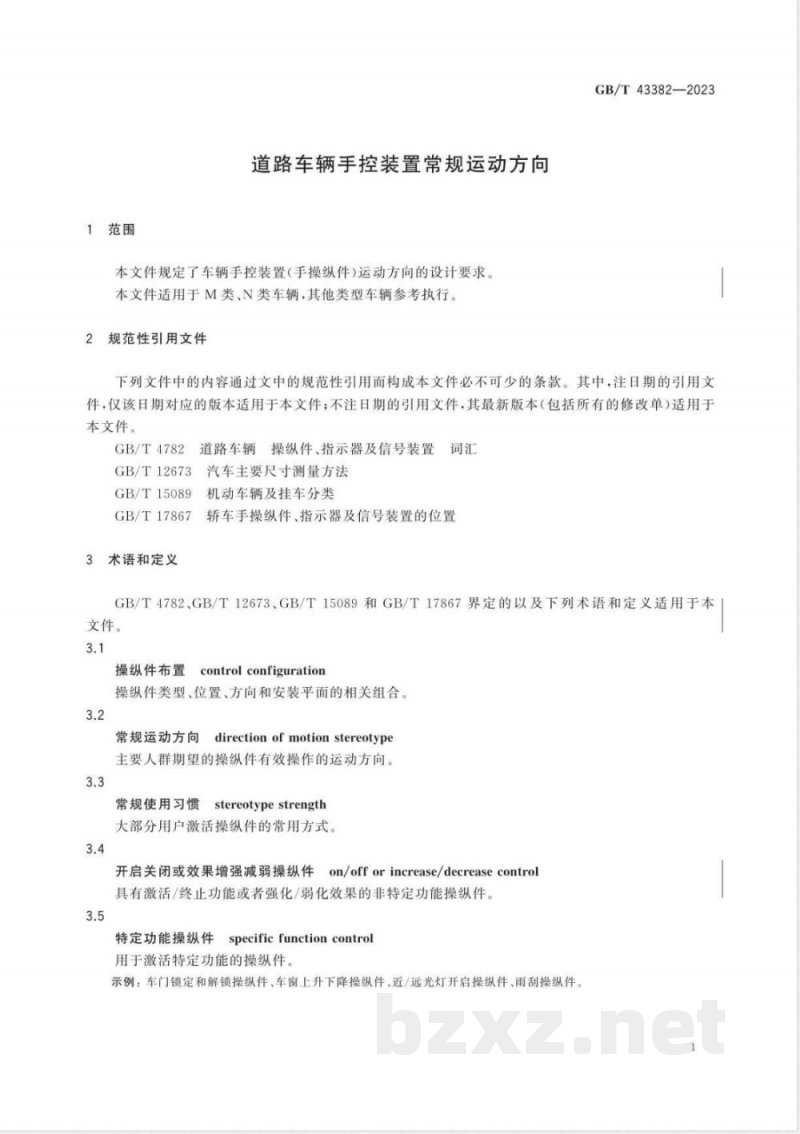

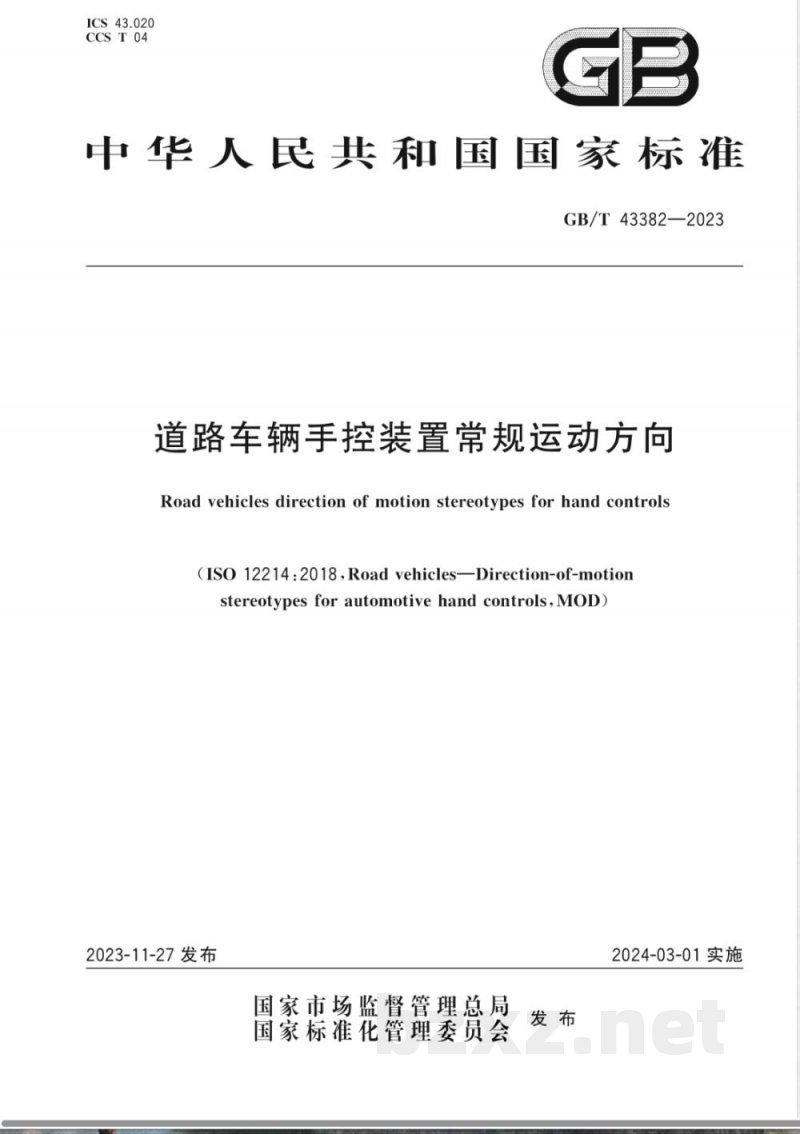

ICS 43.020 CCS T 04 GB 中华人民共和国国家标准 GB/T 43382—2023 道路车辆手控装置常规运动方向 Road vehicles direction of motion stereotypes for hand controls (ISO 12214:2018 Road vehicles—Direction-of-motion stereotypes for automotive hand controls, MOD) 2023-11-27发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-03-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件修改采用ISO 12214:2018《道路车辆汽车手控装置常规运动方向》。与ISO 12214:2018相比，在结构上有较多调整，结构编号变化对照见附录A。 本文件与ISO 12214:2018相比存在技术差异，相关条款在页边用垂直单线标示，技术差异见附录B。 本文件主要编辑性修改包括：删除部分关于右侧驾驶及国外市场使用习惯的注释；修改表2注释；增加操纵件开启关闭运动方向说明；删除部分条款内容；调整表3及表4相关说明并补充拨钮式电动车窗控制图示等。 本文件由中华人民共和国工业和信息化部提出。 本文件由全国汽车标准化技术委员会（SAC/TC114）归口。 本文件起草单位：泛亚汽车技术中心有限公司、中国汽车技术研究中心有限公司、东风汽车集团有限公司、广州汽车集团股份有限公司、上海汽车集团股份有限公司。 本文件主要起草人：虞春杰、曹丽娟、张冬冬、赵国良、孙枝鹏、叶晓明、周小贞、李良雨、霍灿坚、赵梦洋、翟伟男。 1 范围 本文件规定了车辆手控装置（手操纵件）运动方向的设计要求。 本文件适用于M类、N类车辆，其他类型车辆可参考执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款。 GB/T 4782 道路车辆操纵件、指示器及信号装置 词汇 GB/T 12673 汽车主要尺寸测量方法 GB/T 15089 机动车辆及挂车分类 GB/T 17867 轿车手操纵件、指示器及信号装置的位置 3 术语和定义 GB/T 4782、GB/T 12673、GB/T 15089和GB/T 17867界定的术语及以下定义适用于本文件。 3.1 操纵件布置 control configuration 操纵件类型、位置、方向和安装平面的相关组合。 3.2 常规运动方向 direction of motion stereotype 主要人群期望的操纵件有效操作运动方向。 3.3 常规使用习惯 stereotype strength 大部分用户激活操纵件的常用方式。 3.4 开启关闭或效果增强减弱操纵件 on/off or increase/decrease control 具有激活/终止或强化/弱化功能的非特定功能操纵件。 示例：车门锁定与解锁、车窗升降、灯光切换、雨刮控制等。 3.5 特定功能操纵件 specific function control 用于激活特定功能的操纵件。 4 设计要求 4.1 通则 操纵件的运动方向和操作方向应基于三维直角坐标系，符合GB/T 12673要求。车辆坐标系如图1所示：X、Y、Z基准平面构成车辆参考坐标。 本文件中前方指向车辆前进方向（-X方向），上方指地面向上方向（+Z方向）。 4.2 开启关闭或效果增强减弱操纵件 4.2.1 通常用于开启或增强效果的操纵件，其常规使用习惯包括：向上、向前、向右、向后拉（拨杆或旋钮）、顺时针旋转或向前旋转等。 4.2.2 通常用于关闭或减弱效果的操纵件（后续内容未完整提供）。
