【其他行业标准】 粉末冶金摩擦材料化学分析方法

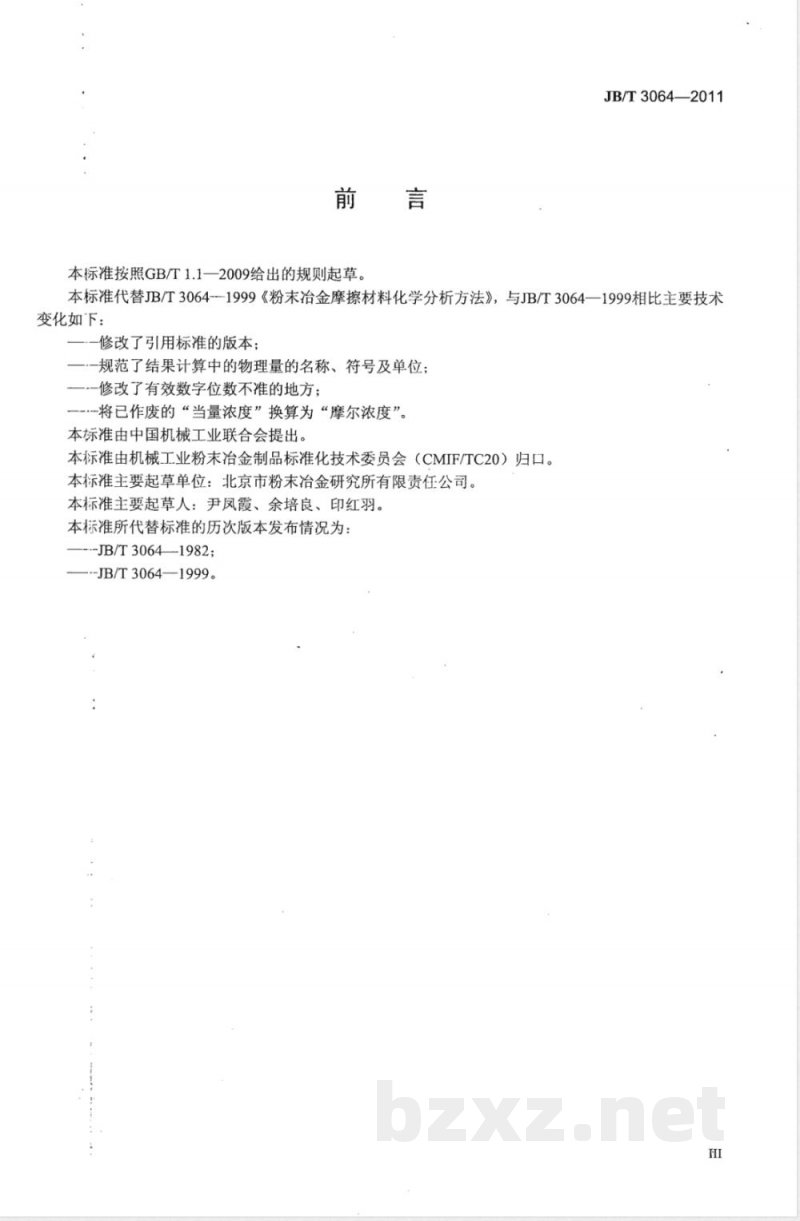

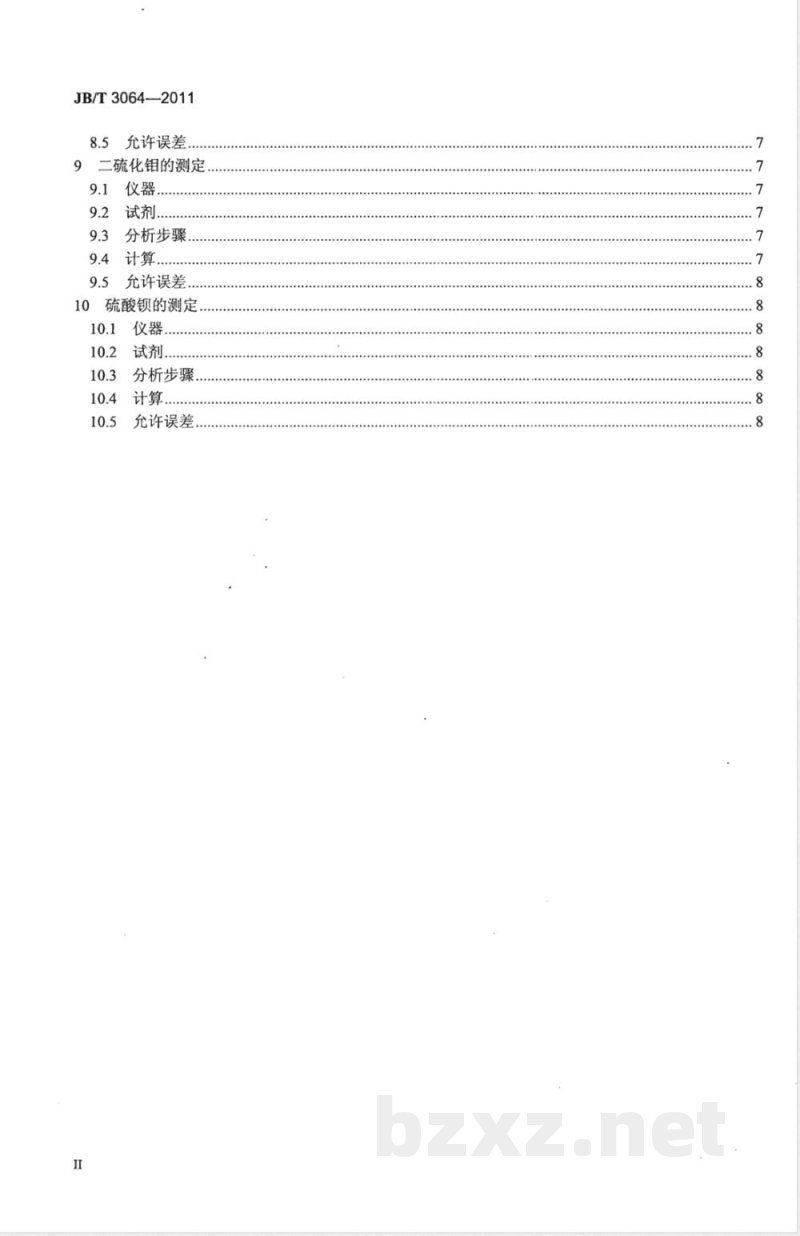

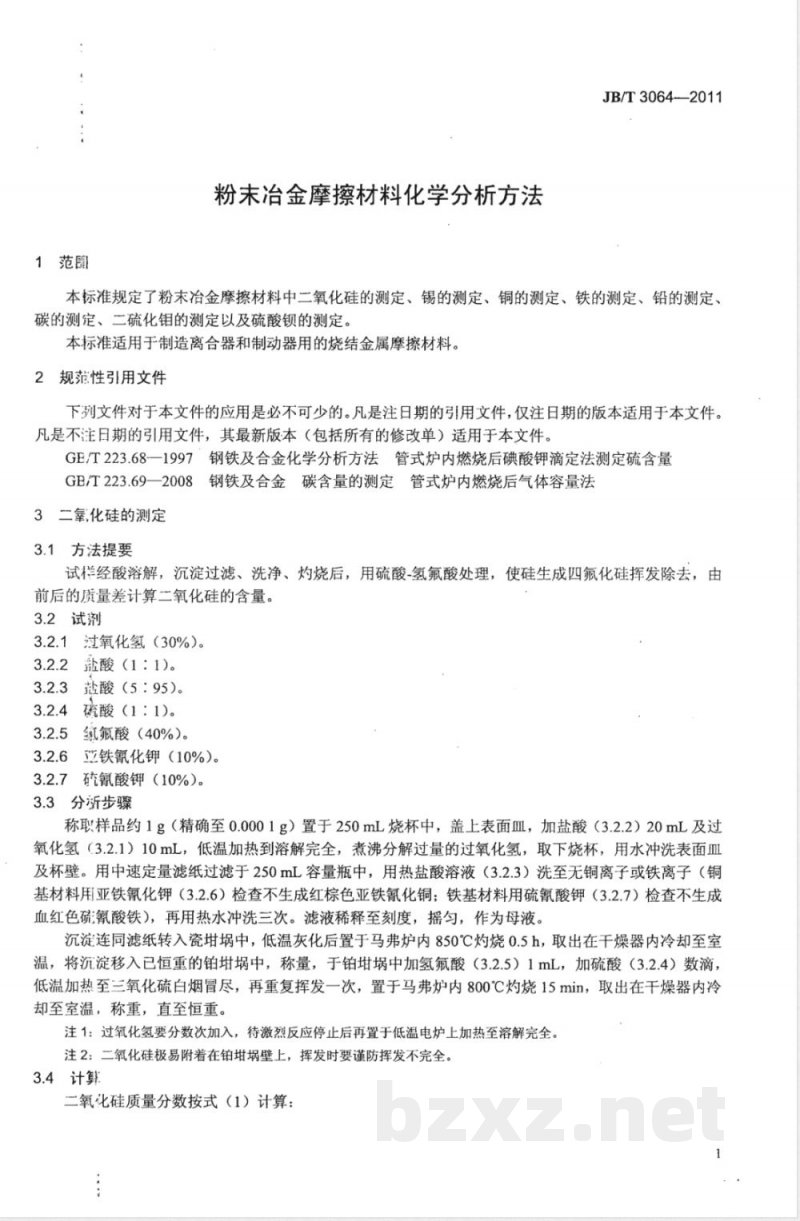

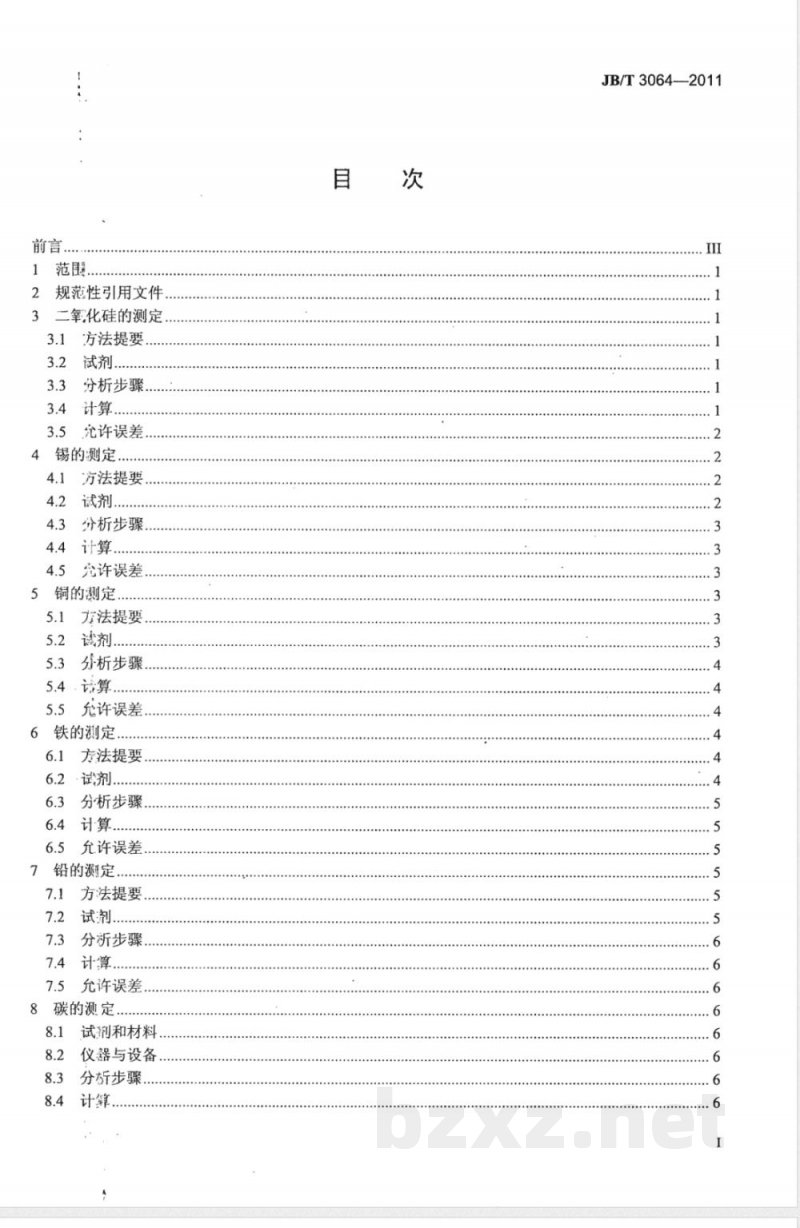

JB/T3064-2011 粉末冶金摩擦材料化学分析方法 代替JB/T3064-1999 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T3064—1999《粉末冶金摩擦材料化学分析方法》，主要变化包括：更新引用标准版本；规范结果计算中的物理量名称、符号及单位；修改有效数字位数规定；将“当量浓度”统一换算为“摩尔浓度”。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准主要起草单位：北京市粉末冶金研究所有限责任公司。 本标准主要起草人：尹凤霞、余培良、印红羽。 1 范围 本标准规定了粉末冶金摩擦材料中二氧化硅、锡、铜、铁、铅、碳、二硫化钼以及硫酸钡的测定方法。 本标准适用于制造离合器和制动器用的烧结金属摩擦材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T223.68—1997 钢铁及合金化学分析方法 GB/T223.69—2008 钢铁及合金碳含量的测定 3 二氧化硅的测定 3.1 方法提要 试样经酸溶解后过滤、洗涤并灼烧，再用硫酸-氢氟酸处理，使二氧化硅生成四氟化硅挥发除去，通过处理前后质量差计算含量。 3.2 试剂 过氧化氢（30%）；盐酸（1:1、5:95）；硫酸（1:1）；氢氟酸（40%）；铁氰化钾（10%）；硫氰酸钾（10%）。 3.3 分析步骤 称取约1g试样（精确至0.0001g）置于烧杯中，加盐酸及过氧化氢溶解，加热至完全溶解并煮沸分解过量过氧化氢。过滤至容量瓶中，用热盐酸溶液洗涤至无铜、铁离子残留，再用热水冲洗。 滤液定容后作为母液。沉淀经灰化后在850℃灼烧0.5h，冷却后转入铂坩埚称量。加入氢氟酸与硫酸处理，在低温加热至白烟冒尽后重复挥发一次，再在800℃灼烧15min，冷却称量至恒重。 注：过氧化氢需分次加入；反应停止后再加热至完全溶解。 注：二氧化硅极易附着。 4 锡的测定 4.1 方法提要 4.2 试剂 4.3 分析步骤 4.4 计算 4.5 允许误差 5 铜的测定 5.1 方法提要 5.2 试剂 5.3 分析步骤 5.4 计算 5.5 允许误差 6 铁的测定 6.1 方法提要 6.2 试剂 6.3 分析步骤 6.4 计算 6.5 允许误差 7 铅的测定 7.1 方法提要 7.2 试剂 7.3 分析步骤 7.4 计算 7.5 允许误差 8 碳的测定 8.1 试样与材料 8.2 仪器与设备 8.3 分析步骤 8.4 计算 8.5 允许误差 9 二硫化钼的测定 9.1 仪器 9.2 试剂 9.3 分析步骤 9.4 计算 9.5 允许误差 10 硫酸钡的测定 10.1 仪器 10.2 试剂 10.3 分析步骤 10.4 计算 10.5 允许误差
