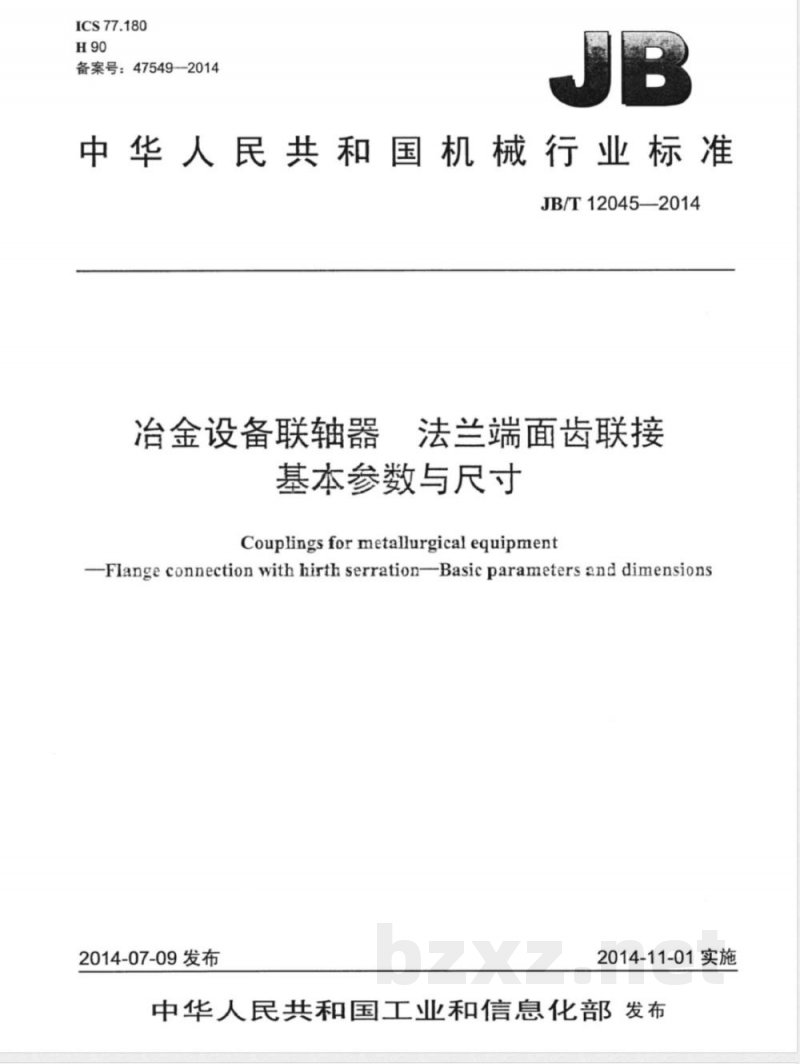

ICS 77.180 H90 备案号：47549—2014 中华人民共和国机械行业标准 JB/T 12045—2014 冶金设备联轴器 法兰端面齿联接 基本参数与尺寸 Couplings for metallurgical equipment Flange connection with hirth serration - Basic parameters and dimensions 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC 409）归口。 本标准起草单位：上海茂德企业集团有限公司、上海宏功机械科技有限公司。 本标准主要起草人：金博凯、孙敬、余长林、孙茂滕、战胜龄。 本标准为首次发布。 1 范围 本标准规定了冶金设备联轴器法兰端面齿联接的基本参数与尺寸。 本标准适用于冶金设备联轴器与其他相配设备之间的法兰端面齿联接，其法兰外径范围为180 mm～1320 mm。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1800.2—2009 产品几何技术规范（GPS）轴的极限偏差表 GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 3098.2—2000 紧固件机械性能 螺母 粗牙螺纹 3 基本参数与尺寸 法兰端面齿尺寸按图1和表1规定执行，螺栓孔分布按图2规定执行。对应两法兰上的起始螺栓孔中心应分别位于齿顶中心线和齿槽中心线上。 图1 法兰端面齿示意 图2 螺栓孔分布 图A.1～图A.4 联接方式示意 图B.1 端面齿齿形示意 图C.1 端面齿受力示意 表1 法兰端面齿联接基本参数及尺寸 （部分数据示例） 法兰外径Da：180～1000 mm 螺栓分布圆直径Db：155～925 mm 螺栓孔数n：8～30 螺栓规格：M12～M42 螺栓孔直径d：13.5～22 mm 附录A（资料性附录）联轴器法兰端面齿联接示例 附录B（资料性附录）端面齿齿形尺寸的计算 附录C（资料性附录）法兰端面齿联接力学计算
