【其他行业标准】 工业用缝纫机 计算机控制平头锁钮孔缝纫机

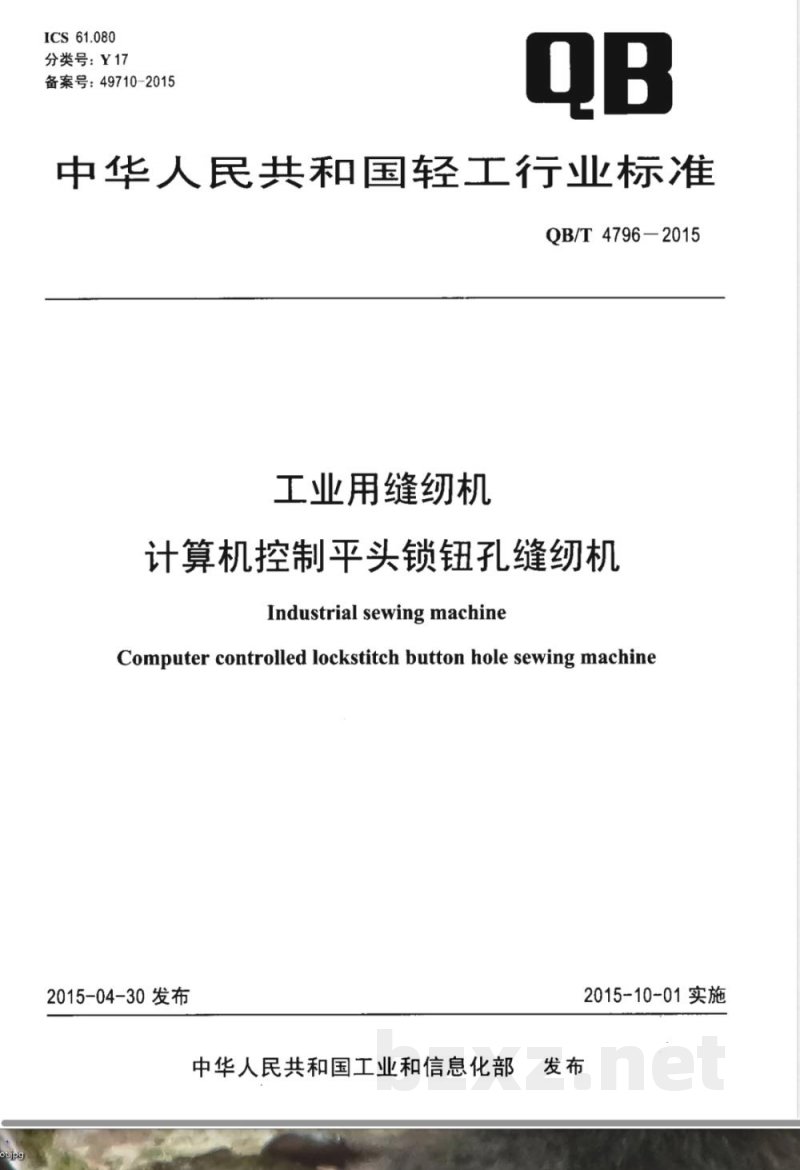

ICS 61.080 分类号：Y17 备案号：49710-2015 中华人民共和国轻工行业标准 QB/T 4796-2015 工业用缝纫机 计算机控制平头锁钮孔缝纫机 Industrial sewing machine Computer controlled lockstitch button hole sewing machine 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准主要起草单位：大连大富基缝纫机有限公司、常州市工业缝纫机有限公司、浙江中捷缝纫科技有限公司、北京大豪科技股份有限公司、台州拓卡奔马机电科技有限公司、宁波舒普机电科技有限公司、浙江美机缝纫机有限公司、上工申贝（集团）股份有限公司、上海富山精密机械科技有限公司、浙江宝石机电股份有限公司、国家缝纫机质量监督检验中心。 本标准主要起草人：于滨、石嘉禾、何建峰、陈栩华、钱毅、张传有、王群、阮玲斐、周玉竺、陈荣伟、翟来祥。 1 范围 本标准规定了工业用缝纫机计算机控制平头锁钮孔缝纫机的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于缝制锁式线迹钮孔的工业用缝纫机计算机控制平头锁钮孔缝纫机（以下简称“产品”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性检验） GB 4208-2008 外壳防护等级（IP代码） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书总则 GB/T 12113-2003 接触电流和保护导体电流的测量方法 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T 30421-2013 工业用缝纫机安全要求 BB/T 0036-2006 缝纫机包装 QB/T 1177-2007 工业缝纫机 QB/T 1178-2006 噪声级测试方法 QB/T 1572-1992 工业缝纫机振动测试方法 QB/T 2251-1996 缝纫机零件电镀通用技术条件 QB/T 2505-2000 缝纫机型号编制规则 QB/T 2528-2001 缝纫机涂装技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 平头钮孔 lockstitch straight button-holing 由锁式线迹缝纫形成的直型钮孔。其钮孔两边分别由两列曲折型锁式线迹组成横列线缝，用于保护钮孔边；钮孔两端由平头状曲折型锁式线迹组成加固线缝，用于保护钮孔两端，切刀孔为“”字形（见图1）。 5.5.2 振动位移 振动位移应符合下列要求： a）最高缝纫速度条件下应无明显振动； b）振动位移值不大于400 μm。 5.5.3 密封 产品各接合面、密封面应无明显渗漏油、渗脂现象。 5.6 安全性能 5.6.1 断针保护屏 缝纫机上应设置断针保护屏。 5.6.2 警告标志 在操作及维修过程中，人体易受伤部位或其附近应设置警告标志，标志图形及颜色应符合 GB/T 30421-2013 附录B规定。 5.6.3 控制箱外壳 控制箱外壳应符合以下要求： a）控制箱外壳应设计为必须使用工具才能开启的结构； b）防护等级应至少符合 GB 4208-2008 中 IP20 级要求。 5.6.4 保护联接 5.6.4.1 产品所有外露可导电部分均应连接至保护联接电路。 5.6.4.2 电源引入端口的保护导线端子应设有 PE 标识，外部保护导线最小截面积应符合表2规定。 表2 设备供电相线截面积与保护导线最小截面积 设备供电相线截面积 S/mm² | 外部保护导线最小截面积 Sp/mm² ≤16 | 16 1635 | 按标准规定 5.6.4.3 外部保护导线应进行可靠端子连接。 5.6.4.4 每个保护导线连接点应具有明确标识，保护导线应采用黄/绿双色标识。
