【其他行业标准】 工业用缝纫机 计算机控制钉钮扣缝纫机

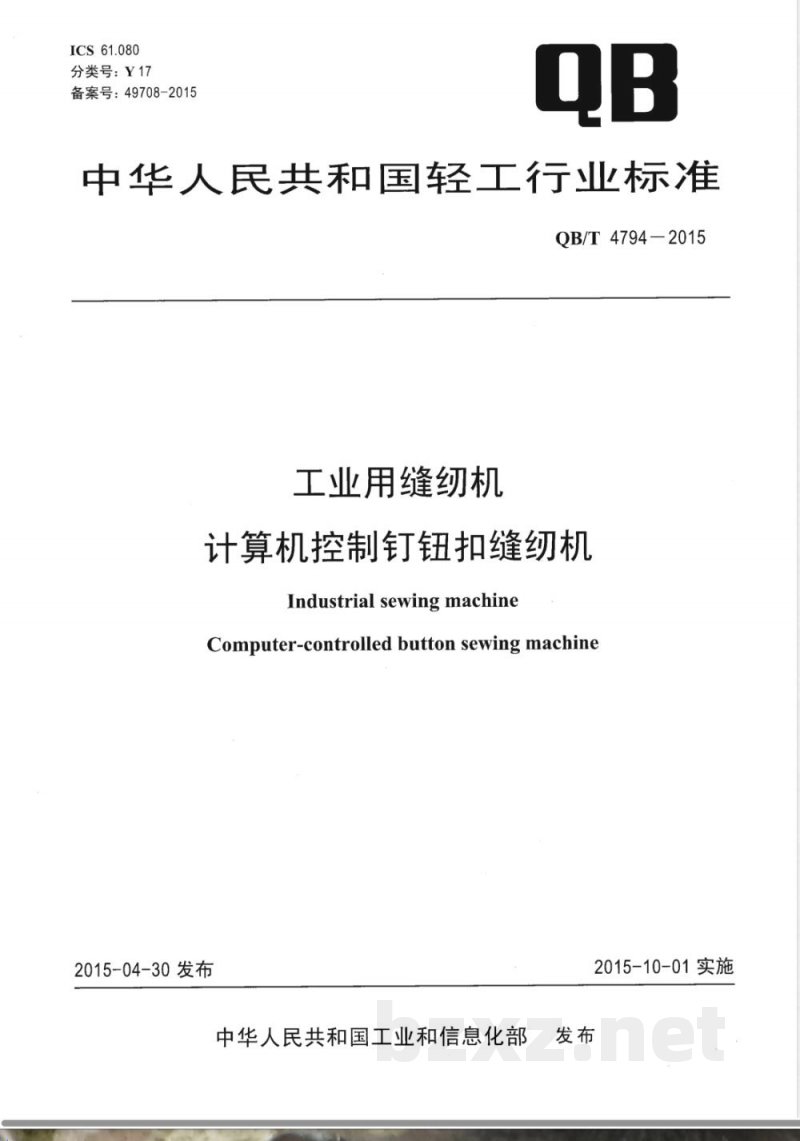

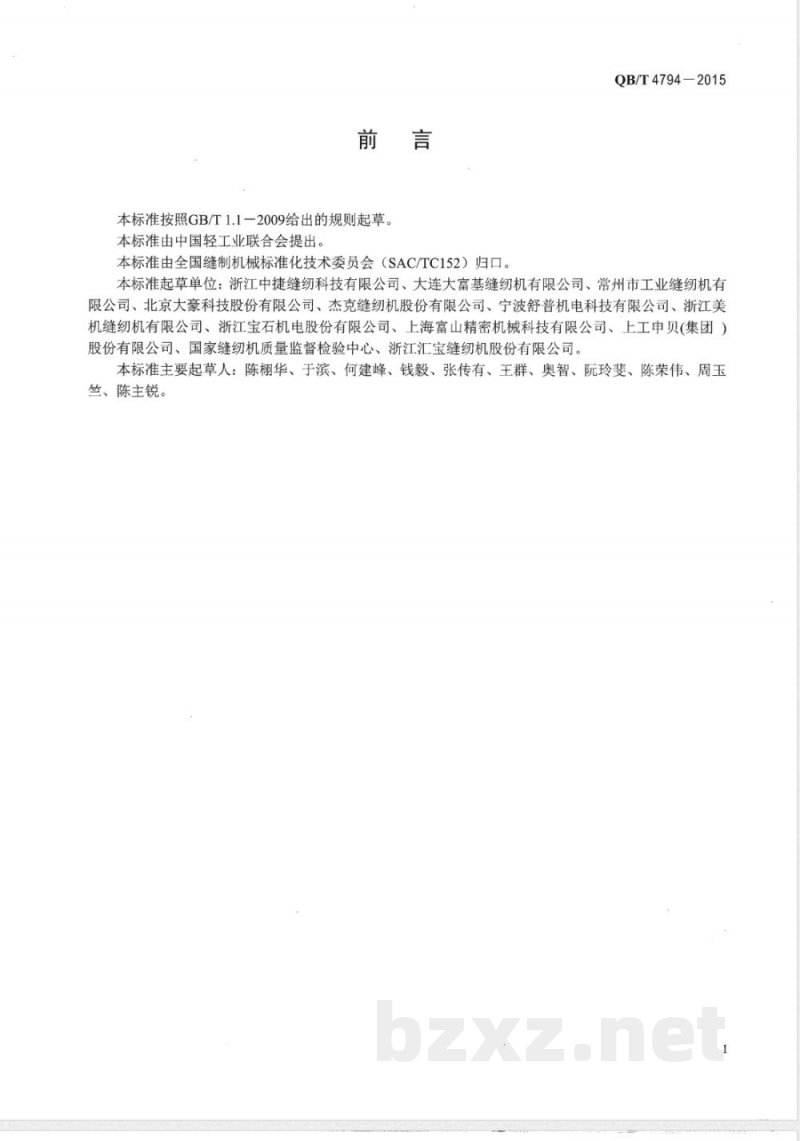

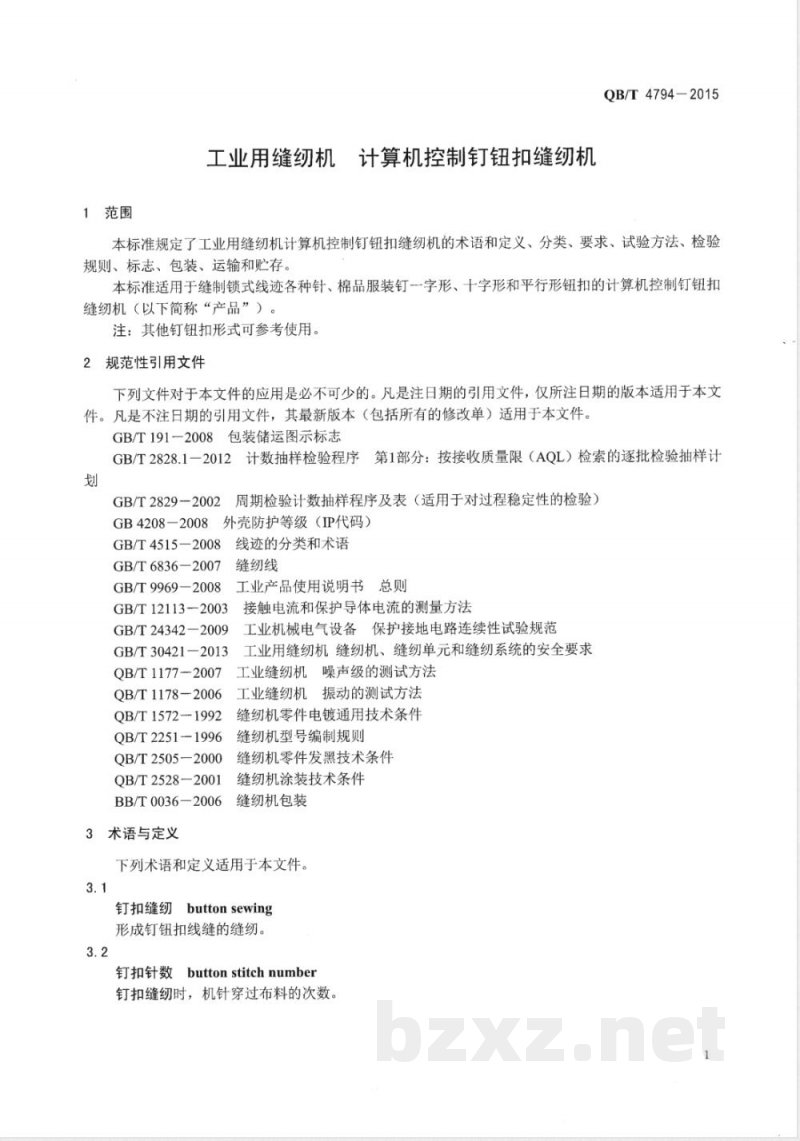

ICS 61.080 分类号：Y17 备案号：49708-2015 中华人民共和国轻工行业标准 QB/T 4794-2015 工业用缝纫机 计算机控制钉钮扣缝纫机 Industrial sewing machine Computer-controlled button sewing machine 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：浙江中捷缝纫科技有限公司、大连大富基缝纫机有限公司、常州市工业缝纫机有限公司、北京大豪科技股份有限公司、杰克缝纫机股份有限公司、宁波舒普机电科技有限公司、浙江美机缝纫机有限公司、浙江宝石机电股份有限公司、上海富山精密机械科技有限公司、上工申贝（集团）股份有限公司、国家缝纫机质量监督检验中心、浙江汇宝缝纫机股份有限公司。 本标准主要起草人：陈栩华、于滨、何建峰、钱毅、张传有、王群、奥智、阮玲斐、陈荣伟、周玉竺、陈主锐。 1 范围 本标准规定了工业用缝纫机计算机控制钉钮扣缝纫机的术语和定义、产品分类、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于缝制锁式线迹各种针织、棉品服装钉一字形、十字形和平行形钮扣的计算机控制钉钮扣缝纫机（以下简称“产品”）。注：其他钉钮扣形式可参考使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于过程稳定性检验） GB 4208-2008 外壳防护等级（IP代码） GB/T 4515-2008 线迹的分类和术语 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书总则 GB/T 12113-2003 接触电流和保护导体电流的测量方法 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T 30421-2013 工业用缝纫机安全要求 QB/T 1177-2007 工业缝纫机噪声级测试方法 QB/T 1178-2006 工业缝纫机振动测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 BB/T 0036-2006 缝纫机包装 3 术语与定义 下列术语和定义适用于本文件。 3.1 钉扣缝纫 button sewing 形成钉钮扣线缝的缝纫方式。 3.2 钉扣针数 button stitch number 钉扣缝纫时机针穿过布料的次数。 3.3 钮扣孔距 distance of the buttonhole 钮扣上两个、三个或四个孔之间的中心距离。 4 产品分类 4.1 型式 本机系悬筒式机体，采用计算机控制、连杆挑线、摆梭勾线、钮夹与送料板综合送料，形成符合 GB/T 4515-2008 规定的304锁式线迹。 4.2 钉钮扣形式分类 钉钮扣形式分为一字形、十字形、平行形和三角形（见图1）。 a）一字形 b）十字形 c）平行形 d）三角形 4.3 基本参数 基本参数见表1： 最高缝纫速度：2700 针/min 线迹长度：0.1～6.4 mm 使用机针：DP×17（14#） 压脚提升高度：13 mm 采用缝线：19.5 tex/3s～9.5 tex/3s 棉缝纫线或19.7 tex/3s～9.5 tex/3s 涤纶缝纫线（按 GB/T 6836-2007） 电机功率：按产品说明书规定 工作环境要求： 电源电压：AC（220±22）V / AC（380±38）V 电源频率：50Hz / 60Hz 环境温度：0℃～40℃ 相对湿度：30%～85%（25℃无凝露） 4.4 型号表示方法 按 QB/T 2251-1996 的规定或企业在全国缝纫机标准化中心备案登记的编制规则表示。 5 要求 5.1 外观质量 5.1.1 产品表面不应有锈斑、污渍，标牌应完整，位置应正确。
