【其他行业标准】 计算机控制服装生产吊挂输送系统

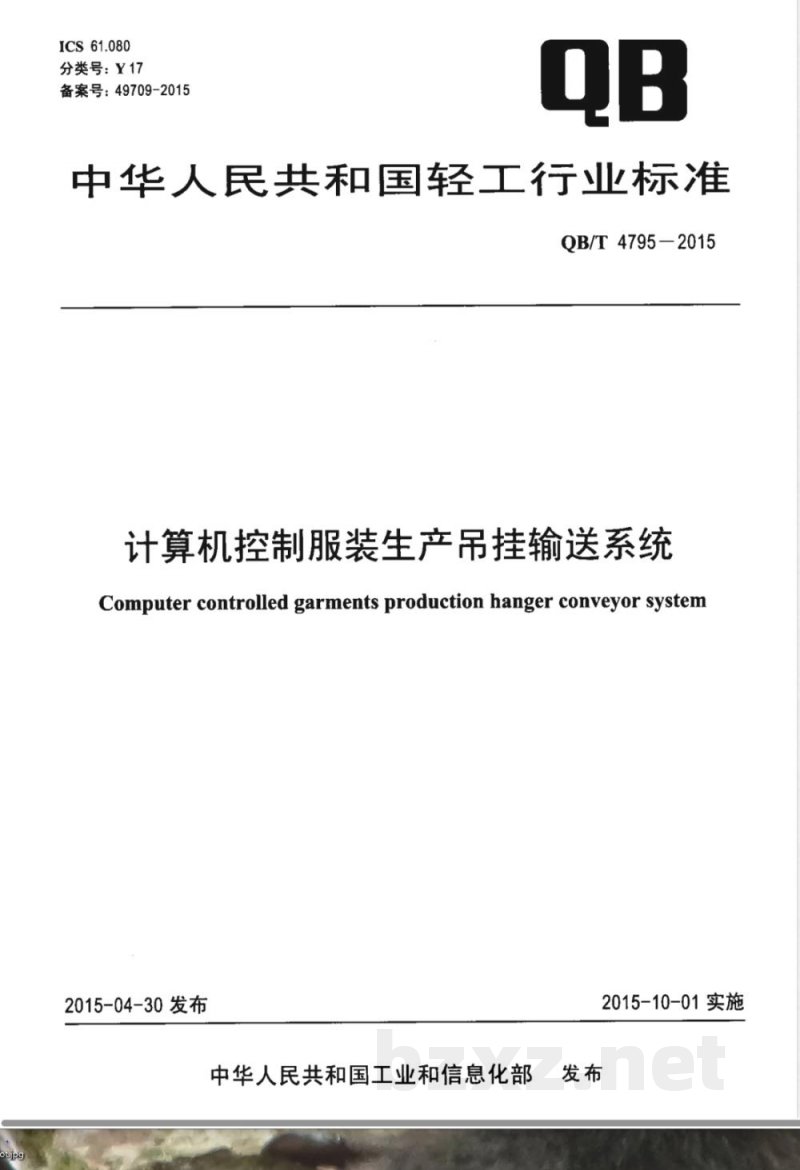

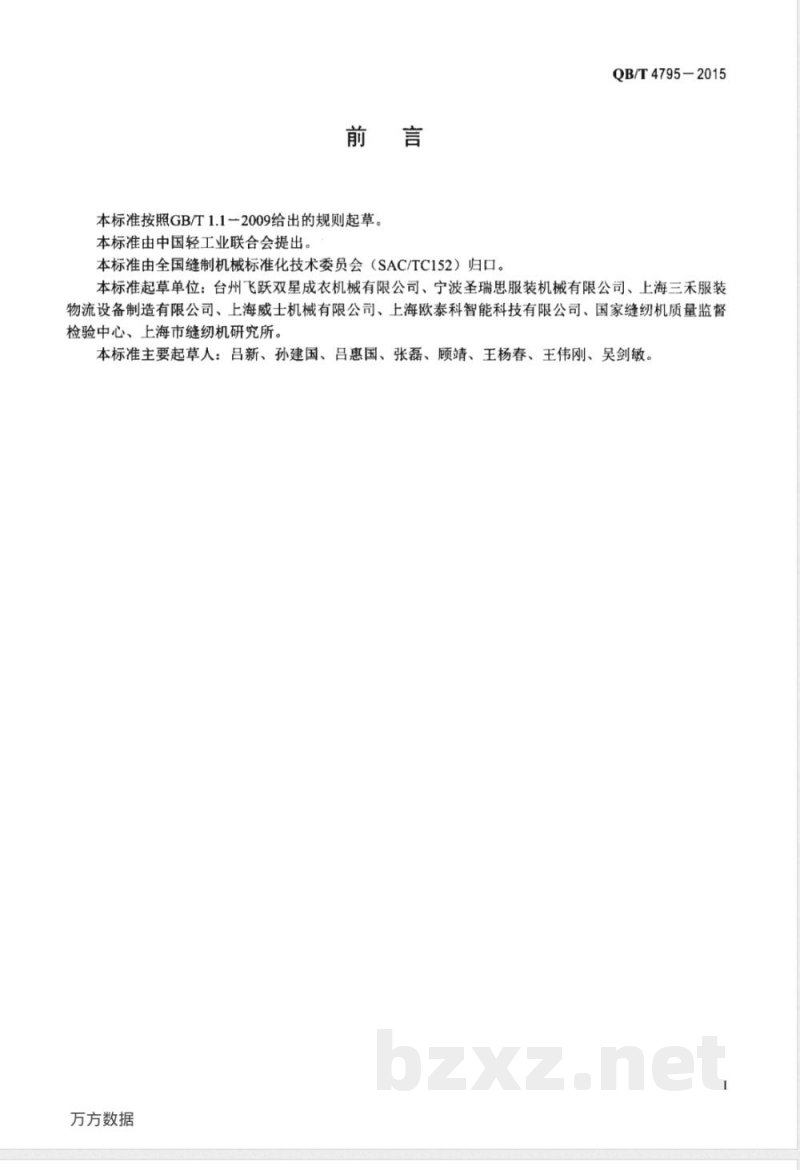

ICS 61.080 分类号：Y17 备案号：49709-2015 中华人民共和国轻工行业标准 QB/T 4795-2015 计算机控制服装生产吊挂输送系统 Computer controlled garments production hanger conveyor system 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。 本标准起草单位：台州飞跃双星成衣机械有限公司、宁波圣瑞思服装机械有限公司、上海三禾服装物流设备制造有限公司、上海威士机械有限公司、上海欧泰科智能科技有限公司、国家缝纫机质量监督检验中心、上海市缝纫机研究所。 本标准主要起草人：吕新、孙建国、吕惠国、张磊、顾靖、王杨春、王伟刚、吴剑敏。 1 范围 本标准规定了计算机控制服装生产吊挂输送系统的术语和定义、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于服装、鞋帽、箱包等缝纫产品的计算机控制服装生产吊挂输送系统（以下简称“系统”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 3797-2005 电气控制设备 GB/T 17626.2-2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 24342-2009 工业机械电气设备保护接地电路连续性试验规范 GB/T 30421-2013 工业用缝纫机安全要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 计算机控制服装生产吊挂输送系统 由计算机控制系统对吊架、输送装置及各工作站进行信息采集、数据传输与指令控制，实现服装生产多工位物料输送及信息处理、存储、输入输出功能的系统。系统由控制系统、输送装置、工作站、吊架等子系统组成。 3.2 吊架 带有信息特征并能承载加工件的运送载体。 3.3 控制系统 采用计算机控制方式，对吊架、输送装置及工作站信息进行采集、传输、指令执行，实现多工位配送及数据处理、存储与输入输出功能的系统。由计算机、专业软件、信息采集及执行器件等组成。 3.4 输送装置 实现吊架连续输送的装置，由框架、输送机构、驱动电机、吊架分配装置等组成。 3.5 工作站 完成吊架接收、储存、提升与输出，并通过信息终端实现人机交互的生产单元。由吊架接收储存装置、提升输出装置及信息终端组成。 3.6 工作站信息终端 用于工作站信息输入与系统信息显示的操作面板，实现工作站与控制系统的信息交换。 3.7 吊架分配装置 根据控制系统指令，在输送装置及提升输出装置上完成吊架分配工作的执行机构。 4 产品分类 4.1 分类 系统按型式分为： - 主驱动式（见图1） - 分散驱动式（见图2） 4.2 基本参数 系统基本参数应符合以下要求： a）吊架单个指夹承重不小于2.5 kg或按产品说明书规定； b）吊架空载输送速度不小于12 m/min； c）吊架空载提升时间不大于6 s； d）系统可控制工作站数量不小于64站； e）单个工作站吊架可储存量不小于5。 4.3 工作环境 工作环境应符合以下要求： a）电源电压：AC（220±22）V； b）电源频率：（50±1）Hz； c）使用空气压力：0（后续内容原文缺失）。
