【国家标准】 空间数据与信息传输系统 参考体系架构

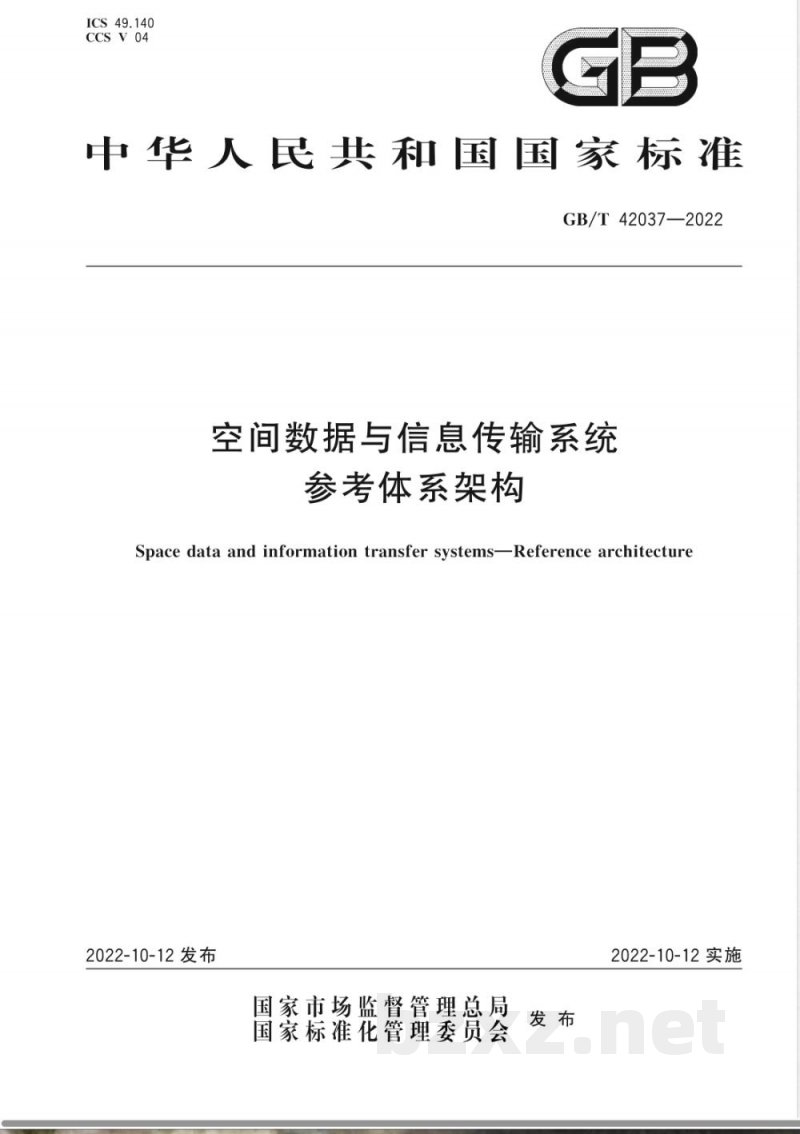

ICS 49.140 CCS V 04 中华人民共和国国家标准 GB/T 42037—2022 空间数据与信息传输系统 参考体系架构 Space data and information transfer systems - Reference architecture 2022-10-12 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-10-12 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件的某些内容可能涉及专利，文件发布机构不承担识别专利的责任。 本文件由全国宇航技术及其应用标准化技术委员会（SAC/TC425）提出并归口。 本文件起草单位：中国航天标准化研究所、中科院国家空间科学中心、北京跟踪与通信技术研究所、福建顺昌虹润精密仪器有限公司、厦门伊科电子有限公司、北京空间飞行器总体设计部、南京大学、中国星网网络系统研究院有限公司、四川省电子信息产业技术研究院有限公司、广东邦盛北斗科技股份公司。 本文件主要起草人：许冬彦、周玉霞、昌良庆、陈运军、陆静、何熊文、刘玉荣、黄永辉、裴楠、闫春香、赵康健、王维嘉、陈志扬、陈双杰、廖丹、邓维爱、刘庆军、林善平。 1 范围 本文件规定了空间数据与信息传输系统体系架构的基本概念，并从功能视角、连接视角、通信视角和信息视角给出了构建体系架构的方法。 本文件适用于空间数据与信息传输系统（以下简称空间数据系统）的总体设计以及配套标准的开发和应用。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 42041 航天术语 3 术语和定义、缩略语 3.1 术语和定义 GB/T 42041界定的以及下列术语和定义适用于本文件。 3.1.1 体系架构 architecture 定义结构、语义行为和系统各部分之间关系的概念与规则，以及要建造系统的规划。 包括组成系统的元素（实体）、元素之间的关系、影响这些关系的约束，以及对系统局部与整体的关注。 3.1.2 视角 viewpoint 对空间数据系统中特定问题的关注角度，通过一组架构概念和构建规则来表达。 3.1.3 视图 view 基于视角对系统进行的图形化描述，并遵守该视角的描述规则。每个视图与一个视角相对应。 3.1.4 实体 entity 具体或抽象的事物。 在建模语境中，可指物理设备、计算机、软件或系统执行的一组功能。 3.1.5 对象 object 现实实体的抽象模型，通过行为、状态、封装等特征加以区分。每个对象对应现实中的实体，包含信息及可提供的服务。 3.1.6 实例化 instantiation 通过模型对现实对象的具体化过程（原文后续缺失）。 4 体系架构概述 4.1 空间数据系统的描述 （原文结构缺失，仅保留标题） 4.2 体系架构的视角表达 （原文结构缺失，仅保留标题） 5 功能视角 5.1 概述 5.2 对象描述 5.3 视图要素 5.4 建模方法 5.5 示例 6 连接视角 6.1 概述 6.2 对象描述 6.3 视图要素 6.4 建模方法 6.5 示例 7 通信视角 7.1 概述 7.2 对象描述 7.3 视图要素 7.4 建模方法 7.5 示例 8 信息视角 8.1 概述 8.2 对象描述 8.3 视图要素 8.4 建模方法 8.5 示例 9 体系架构的安全考虑 9.1 基本要求 9.2 不同视角的安全考虑
