【其他行业标准】 闭式压力机 第2部分：技术条件

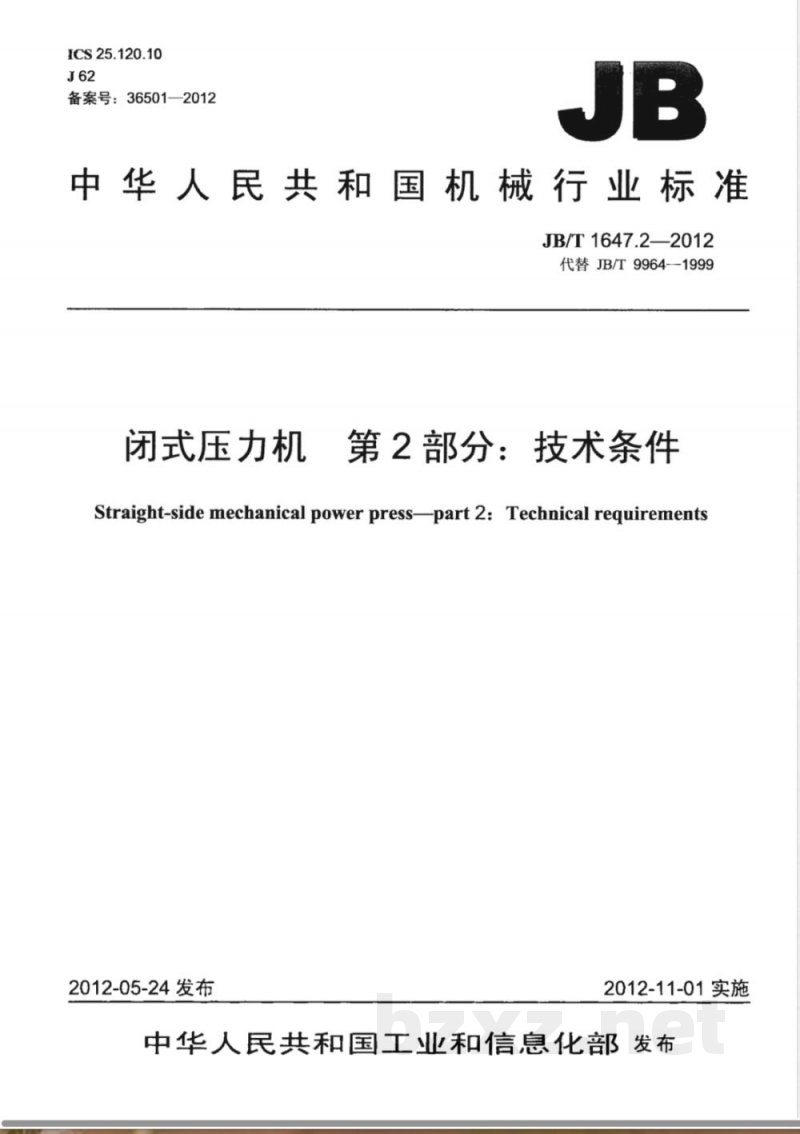

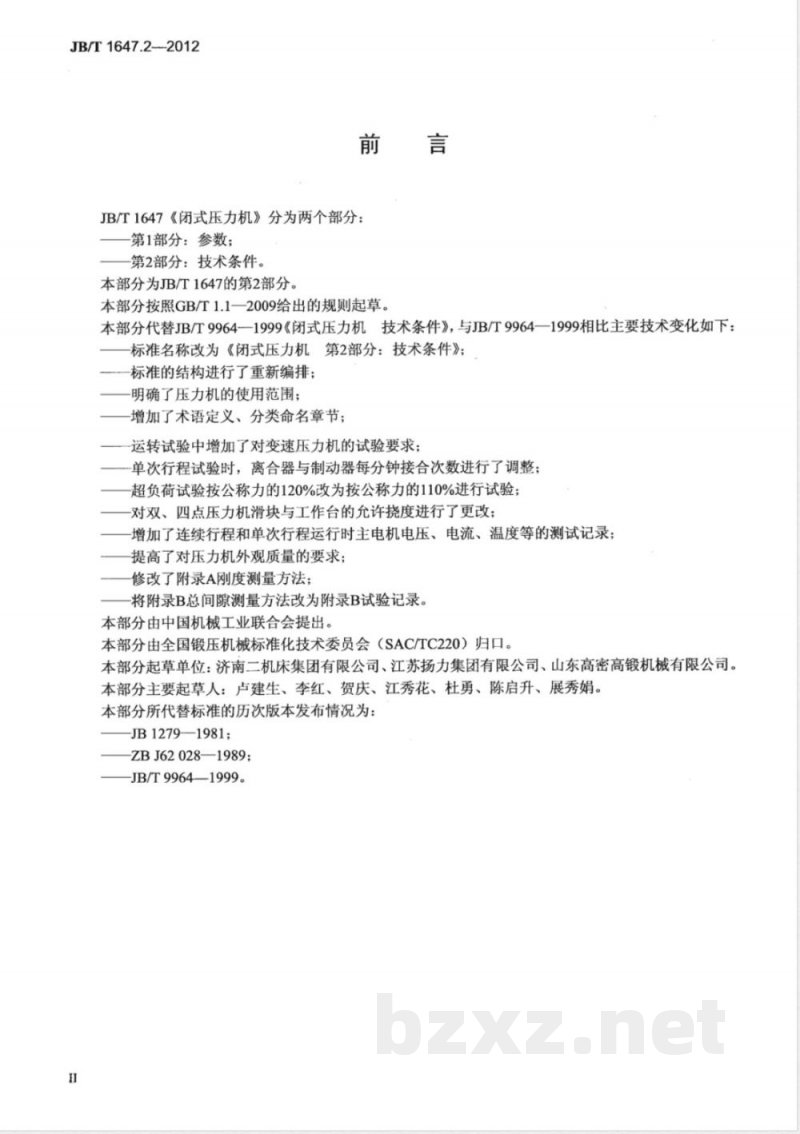

ICS 25.120.10 J62 备案号：36501—2012 JB 中华人民共和国机械行业标准 JB/T 1647.2—2012 代替 JB/T 9964—1999 闭式压力机 第2部分：技术条件 Straight-side mechanical power press - Part 2: Technical requirements 发布：2012-05-24 实施：2012-11-01 中华人民共和国工业和信息化部发布 前言 JB/T 1647《闭式压力机》分为两个部分： 第1部分：参数； 第2部分：技术条件。 本部分为JB/T 1647的第2部分，按照GB/T 1.1—2009规则起草。 本部分代替JB/T 9964—1999《闭式压力机技术条件》。与1999版相比主要技术变化如下： —标准名称改为《闭式压力机 第2部分：技术条件》； —重新编排标准结构； —明确压力机使用范围； —增加术语定义及分类命名； —运转试验增加变速压力机要求； —调整单次行程试验中离合器与制动器每分钟接合次数； —超负荷试验由120%调整为110%公称力； —修改双点、四点压力机滑块与工作台允许挠度； —增加主电机电压、电流、温度测试记录； —提高外观质量要求； —修改附录A刚度测量方法； —附录B由总间隙测量方法改为试验记录。 本部分由中国机械工业联合会提出。 归口单位：全国锻压机械标准化技术委员会（SAC/TC 220）。 起草单位：济南二机床集团有限公司、江苏扬力集团有限公司、山东高密高锻机械有限公司。 主要起草人：卢建生、李红、贺庆、江秀花等。 1 范围 本部分规定了闭式压力机的技术要求、试验方法、检验规则、包装、标志与运输等内容。 适用于闭式单、双、四点机械压力机及闭式单、双、四点切边压力机（以下简称压力机）。 不适用于热模锻压力机、闭式高速压力机及其他专用压力机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB 150 钢制压力容器 GB/T 191 包装储运图示标志 GB/T 3766 液压系统通用技术条件 GB 5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6576 机床润滑系统 GB/T 7932 气动系统通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 8541 锻压术语 GB/T 10924 闭式单、双点压力机精度 GB/T 13306 标牌 GB 17120 锻压机械安全技术条件 GB/T 23281 锻压机械噪声声压级测量方法 JB/T 1647.1 闭式压力机 第1部分：型式与基本参数 JB/T 1829 锻压机械通用技术条件 JB/T 3228 闭式单、双点压力机精度 JB/T 3240 机械压力机安全技术要求 JB/T 3848 闭式多工位压力机精度 JB/T 5200 闭式四点压力机精度 3 术语和定义 （略，原文未完整提供） 4 分类和命名 4.1 型式与参数 4.2 型号命名 5 要求 5.1 基本要求 5.2 性能要求 5.3 安全与环境保护要求 5.4 制造要求 5.5 标牌 5.6 附件、工具及配套件 5.7 外观质量 6 检验规则及试验方法 6.1 检验规则 6.2 试验方法 7 包装、标志、运输与贮存 7.1 包装 7.2 标志与运输 7.3 贮存 7.4 随机技术文件 8 附录A（规范性）刚度测量方法 A.1 压力机整机刚度测量 A.2 双点、四点压力机滑块挠度和工作台挠度测量 9 附录B（规范性）试验记录 B.1 连续行程试验 B.2 单次行程试验 B.3 滑块装模高度调整试验 B.4 拉伸垫行程调整试验
