【其他行业标准】 内六角圆柱头螺钉冷镦模 第4部分：内六角冲头

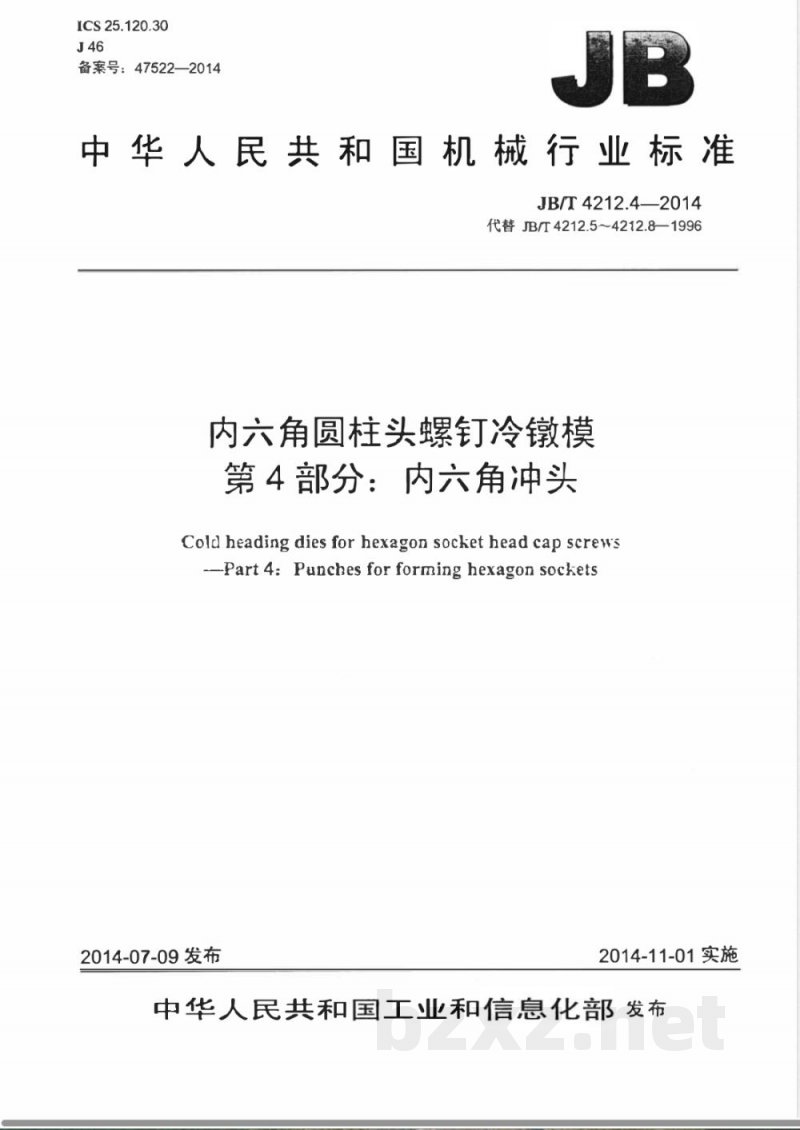

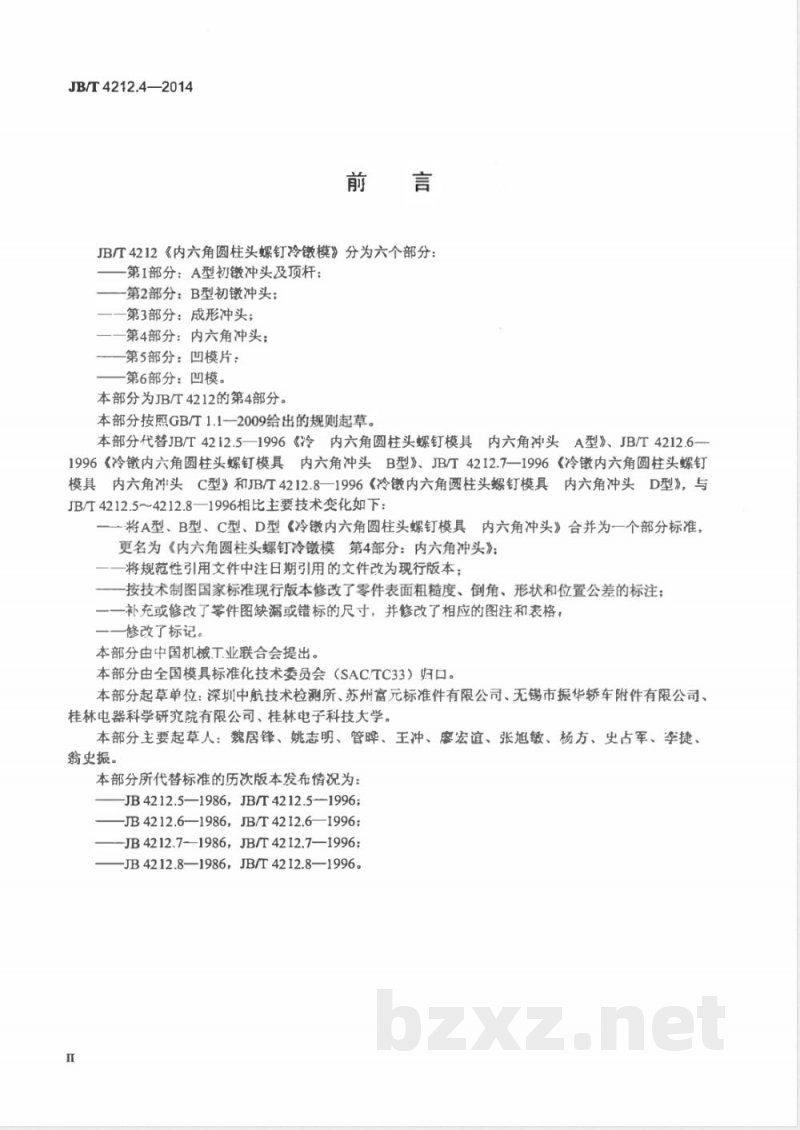

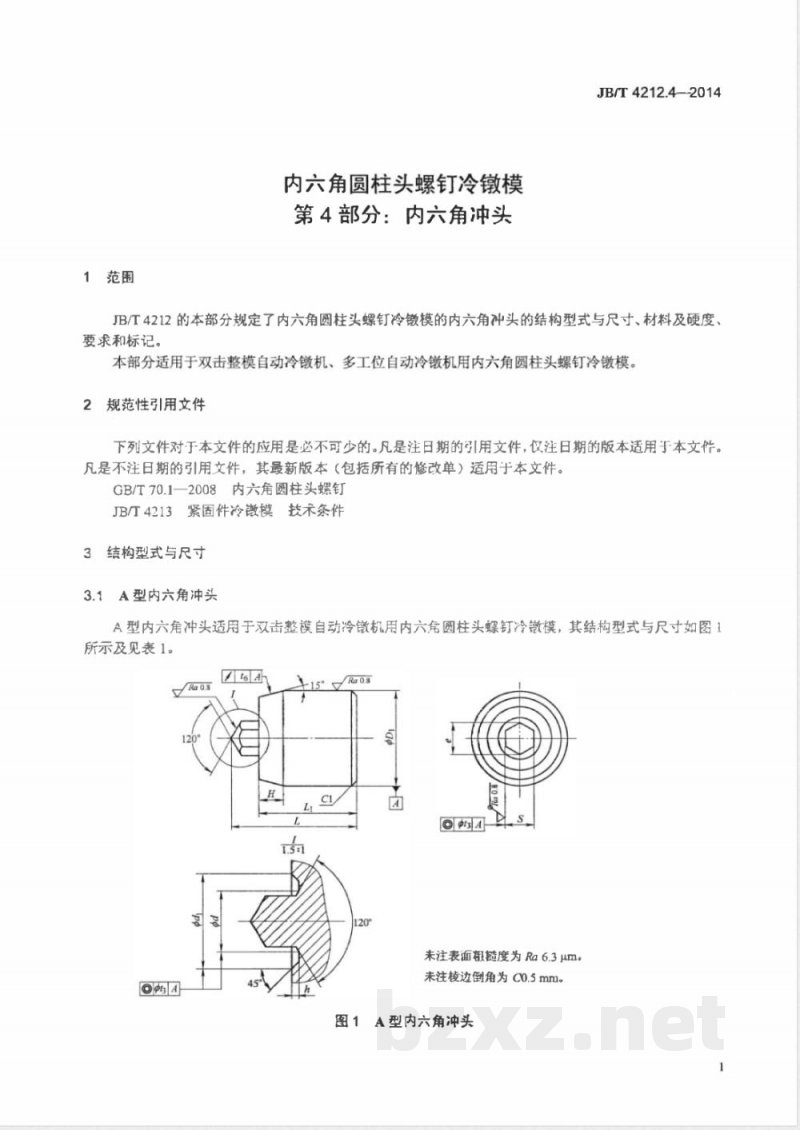

ICS 25.120.30 J46 备案号：47522—2014 JB 中华人民共和国机械行业标准 JB/T 4212.4—2014 代替 JB/T 4212.5～4212.8—1996 内六角圆柱头螺钉冷镦模 第4部分：内六角冲头 Cold heading dies for hexagon socket head cap screws - Part 4: Punches for forming hexagon sockets 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部 发布 前言 JB/T 4212《内六角圆柱头螺钉冷镦模》分为六个部分： 第1部分：A型初镦冲头及顶杆； 第2部分：B型初冲头； 第3部分：成形冲头； 第4部分：内六角冲头； 第5部分：凹模片； 第6部分：凹模。 本部分为JB/T 4212的第4部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分代替JB/T 4212.5—1996《冷镦内六角圆柱头螺钉模具 内六角冲头A型》、JB/T 4212.6—1996《内六角冲头B型》、JB 4212.7—1996《内六角冲头C型》和JB/T 4212.8—1996《内六角冲头D型》。与1996版相比主要变化如下： 1）将A、B、C、D型内六角冲头合并为一个部分标准，统一为《内六角圆柱头螺钉冷镦模 第4部分：内六角冲头》； 2）将规范性引用文件中注日期的文件改为现行版本； 3）按现行技术制图标准修改表面粗糙度、倒角及形位公差标注； 4）补充和修正部分尺寸及图注、表格，并修改标记。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC 33）归口。 本部分起草单位：深圳中航技术检测所、苏州富元标准件有限公司、无锡市振华轿车附件有限公司、桂林电器科学研究院有限公司、桂林电子科技大学。 本部分主要起草人：魏居锋、姚志明、管晔、王冲、廖宏谊、张旭敏、杨方、史占军、李捷、翁史振。 本部分所代替标准的历次版本发布情况： JB 4212.5—1986，JB/T 4212.5—1996； JB 4212.6—1986，JB/T 4212.6—1996； JB 4212.7—1986，JB/T 4212.7—1996； JB 4212.8—1986，JB/T 4212.8—1996。 1 范围 本部分规定了内六角圆柱头螺钉冷镦模用内六角冲头的结构型式与尺寸、材料及硬度、要求和标记。 本部分适用于双击整模自动冷镦机、多工位自动冷镦机用内六角圆柱头螺钉冷镦模。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 70.1—2008 内六角圆柱头螺钉 JB/T 4213 紧固件冷镦模技术条件 3 结构型式与尺寸 3.1 A型内六角冲头 A型内六角冲头适用于双击整模自动冷镦机用内六角圆柱头螺钉冷镦模，其结构型式与尺寸如图1及表1所示。 未注表面粗糙度为Ra 6.3 μm；未注棱边倒角为C0.5 mm。 （图1 A型内六角冲头） 表1 A型内六角冲头尺寸 螺纹规格：M4、M5、M6、M8、M10、M12、M14、M16等 对应GB/T 70.1标准及不同强度等级（12.9级、8.8级） 公称尺寸及极限偏差按表中规定执行。
