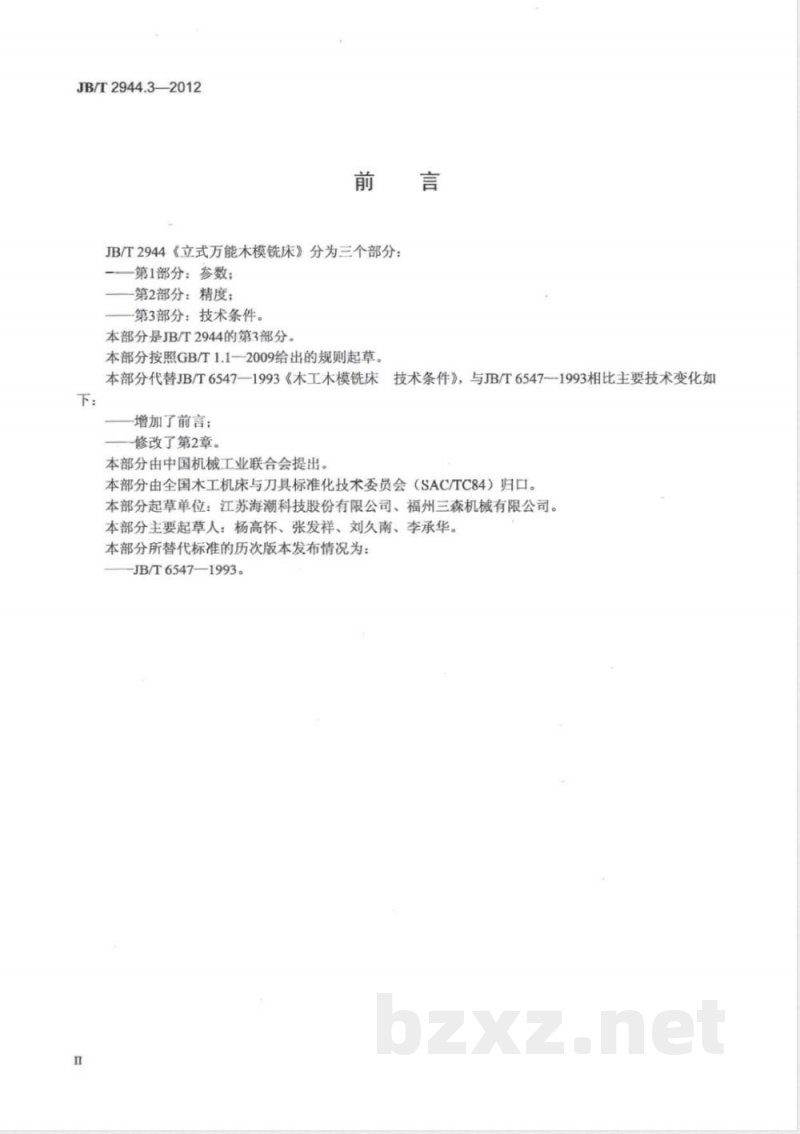

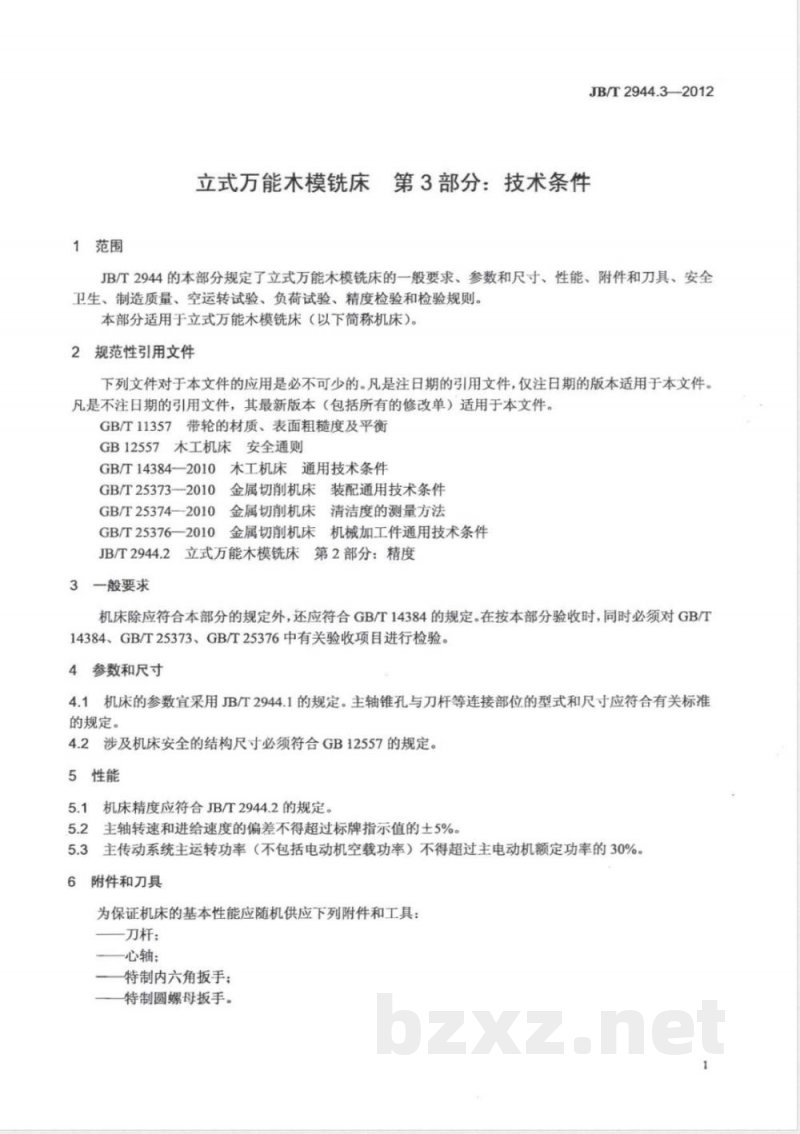

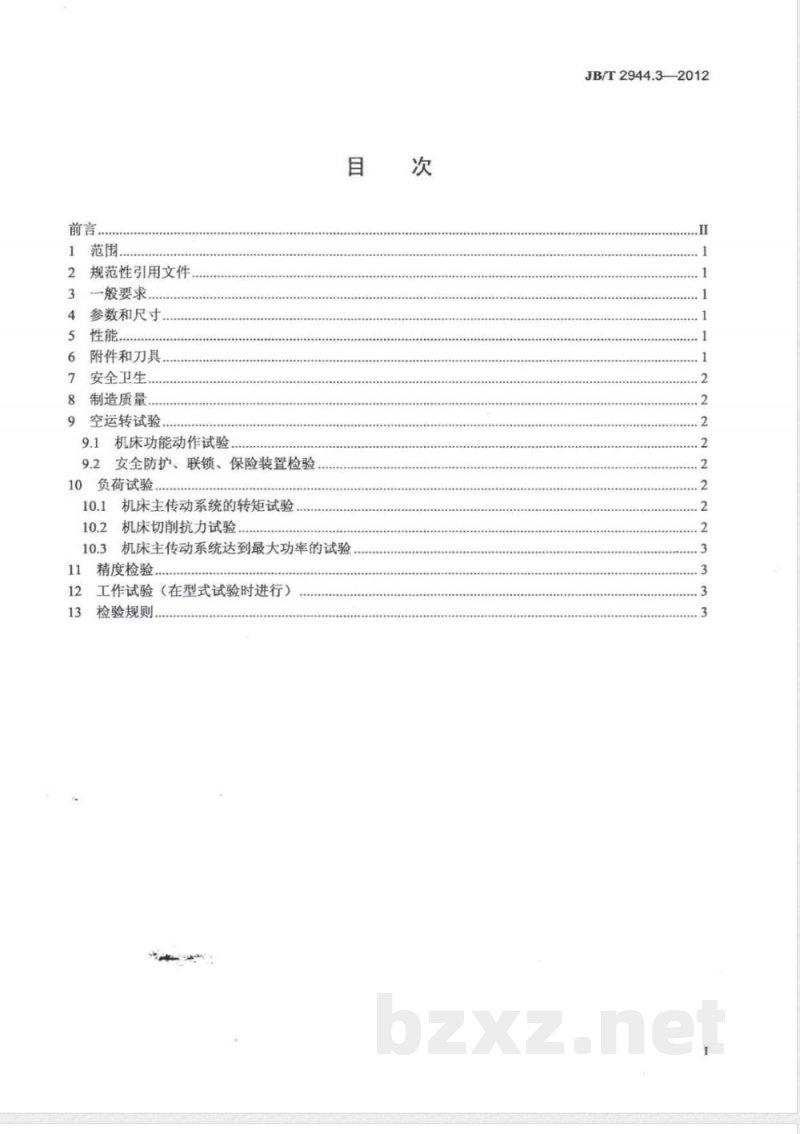

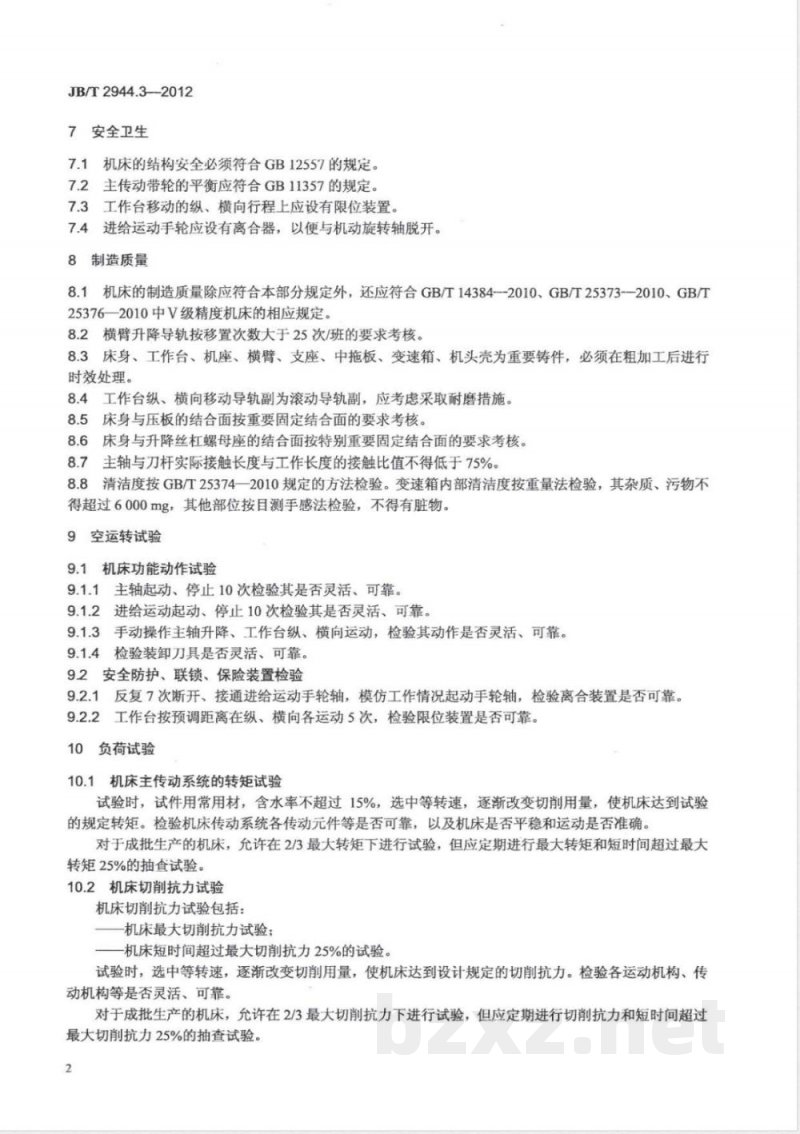

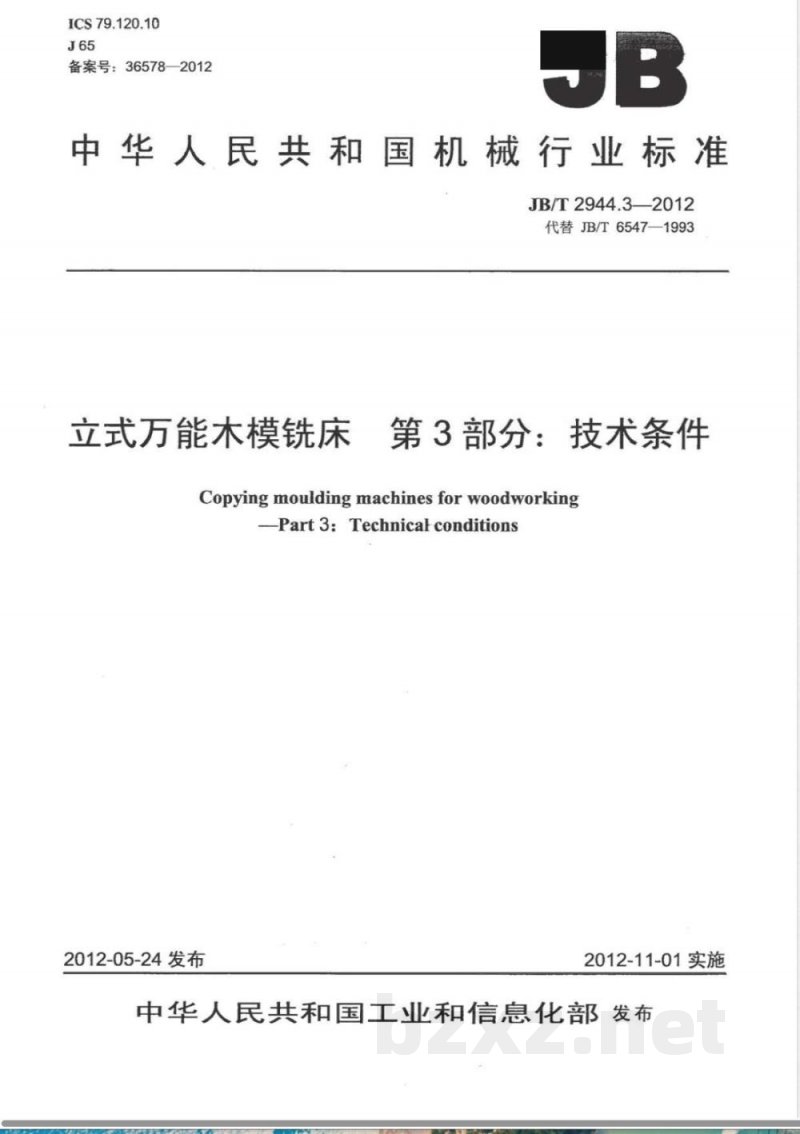

ICS 79.120.10 J65 备案号：365782012 中华人民共和国机械行业标准 JB/T 2944.3—2012 代替 JB/T 6547—1993 立式万能木模铣床 第3部分：技术条件 Copying moulding machines for woodworking - Part 3: Technical conditions 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 2944《立式万能木模铣床》分为三个部分： 第1部分：参数； 第2部分：精度； 第3部分：技术条件。 本部分为JB/T 2944的第3部分。 本部分按照GB/T 1.1—2009给出的规则起草。与JB/T 6547—1993相比，主要技术变化如下： ——增加了前言； ——修改了第2章。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：江苏海潮科技股份有限公司、福州三森机械有限公司。 本部分主要起草人：杨高怀、张发祥、刘久南、李承华。 本部分所代替标准的历次版本发布情况为：JB/T 6547—1993。 1 范围 本部分规定了立式万能木模铣床的一般要求、参数和尺寸、性能、附件和刀具、安全卫生、制造质量、空运转试验、负荷试验、精度检验和检验规则。 本部分适用于立式万能木模铣床（以下简称机床）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 11357 带轮的材质、表面粗糙度及平衡 GB 12557 木工机床安全通则 GB/T 14384—2010 木工机床通用技术条件 GB/T 25373—2010 金属切削机床装配通用技术条件 GB/T 25374—2010 金属切削机床清洁度的测量方法 GB/T 25376—2010 金属切削机床机械加工件通用技术条件 JB/T 2944.2 立式万能木模铣床 第2部分：精度 3 一般要求 机床除应符合本部分规定外，还应符合GB/T 14384的规定。在验收时，还应对GB/T 14384、GB/T 25373、GB/T 25376中有关项目进行检验。 4 参数和尺寸 4.1 机床参数宜采用JB/T 2944.1的规定。主轴锥孔与刀杆等连接部位的型式和尺寸应符合相关标准规定。 4.2 涉及机床安全的结构尺寸必须符合GB 12557规定。 5 性能 5.1 机床精度应符合JB/T 2944.2的规定。 5.2 主轴转速和进给速度偏差不得超过标牌指示值的±5%。 5.3 主传动系统实际运转功率（不包括电动机空载功率）不得超过主电动机额定功率的30%。 6 附件和刀具 为保证机床基本性能，应随机供应以下附件和工具： ——刀杆； ——心轴； ——特制内六角扳手； ——特制圆螺母扳手。 7 安全卫生 7.1 机床结构安全必须符合GB 12557规定。 7.2 主传动带轮平衡应符合GB/T 11357规定。 7.3 工作台纵横向行程应设置限位装置。 7.4 进给运动手轮应设离合器，以便与机动旋转轴脱开。 8 制造质量 8.1 制造质量除应符合本部分规定外，还应符合GB/T 14384—2010、GB/T 25373—2010、GB/T 25376—2010中V级精度机床相关规定。 8.2 横臂升降导轨按移置次数大于25次/班要求考核。 8.3 床身、工作台、机座、横臂、支座、中拖板、变速箱、机头壳等重要铸件，粗加工后必须进行时效处理。 8.4 工作台纵横向移动导轨副应采用滚动导轨副，并采取耐磨措施。 8.5 床身与压板结合面按重要固定结合面要求考核。 8.6 床身与升降丝杠螺母座结合面按特别重要固定结合面要求考核。 8.7 主轴与刀杆实际接触长度与工作长度的接触比值不得低于75%。 8.8 清洁度按GB/T 25374—2010规定方法检验。
