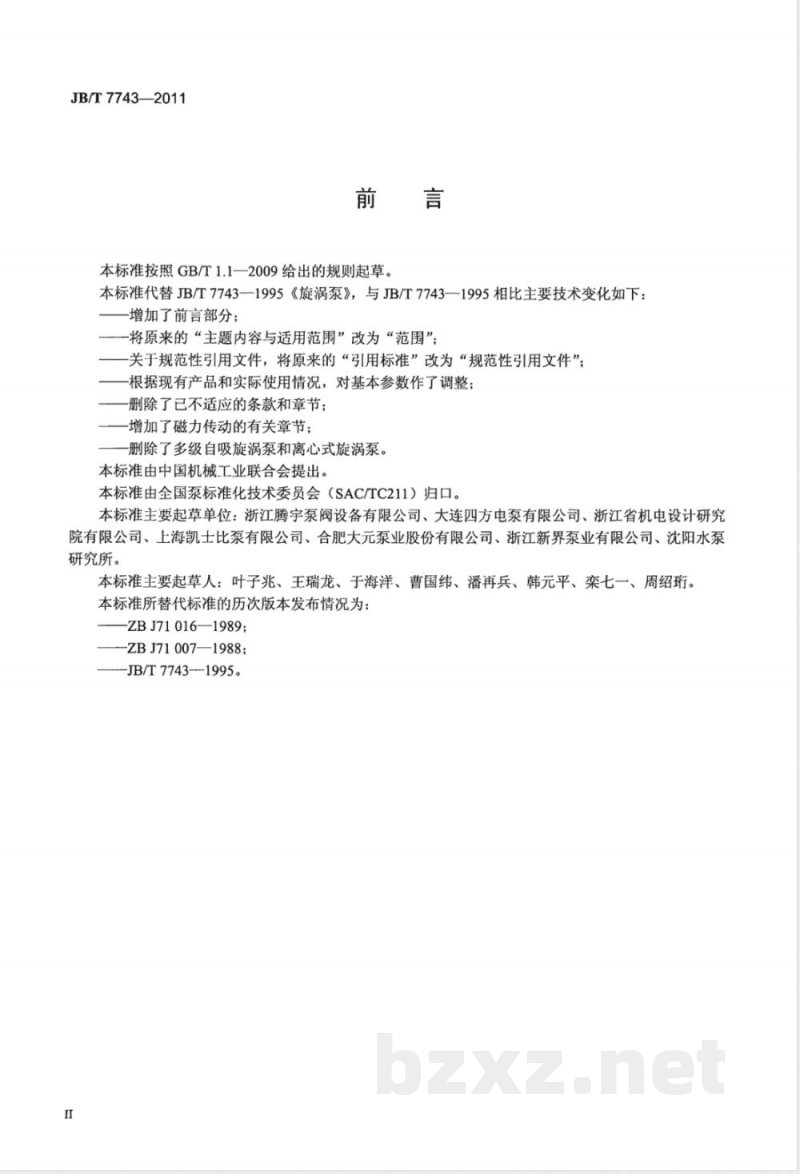

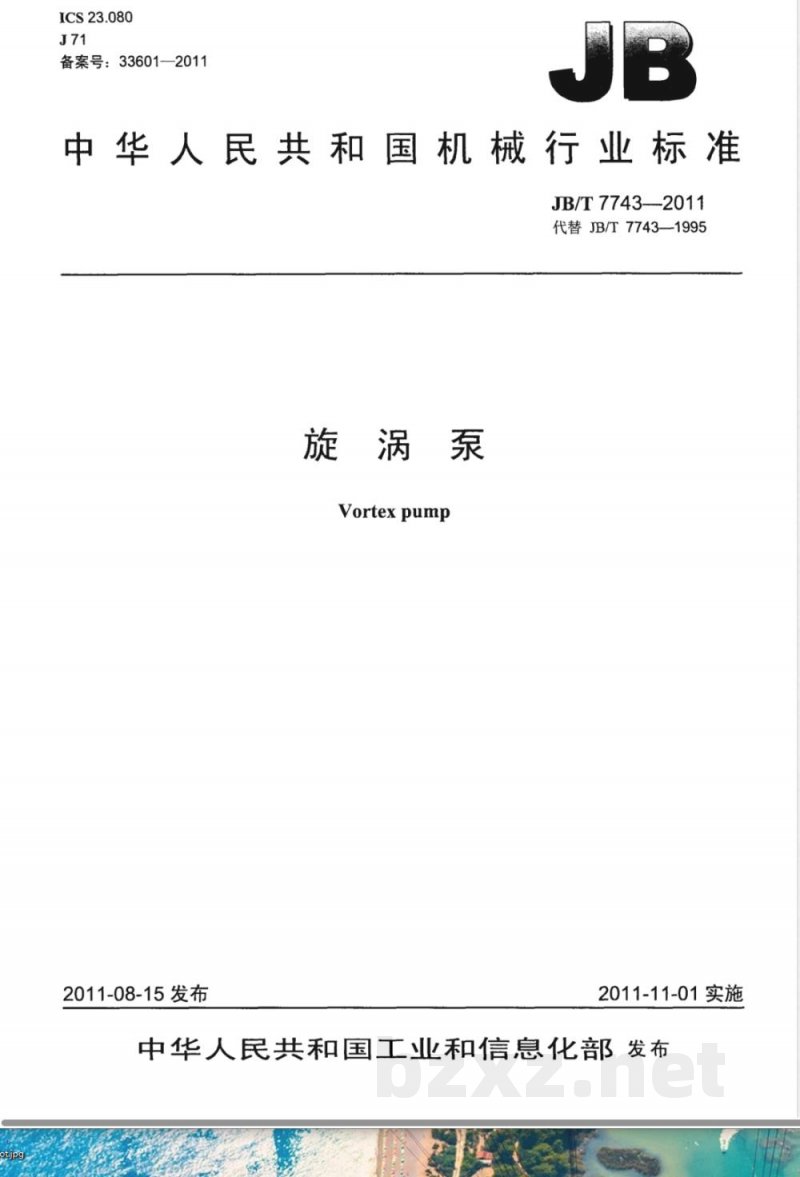

ICS 23.080 J71 备案号：33601—2011 中华人民共和国机械行业标准 JB/T 7743—2011 代替 JB/T 7743—1995 旋涡泵（Vortex pump） 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 7743—1995《旋涡泵》，与原标准相比主要变化如下：增加前言部分；将“主题内容与适用范围”改为“范围”；将“引用标准”改为“规范性引用文件”；根据现有产品调整基本参数；删除不适用条款及章节；增加磁力传动相关内容；删除多级自吸旋涡泵和离心式旋涡泵相关内容。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 主要起草单位：浙江腾宇泵阀设备有限公司、大连四方电泵有限公司、浙江省机电设计研究院有限公司、上海凯士比泵有限公司、合肥大元泵业股份有限公司、浙江新界泵业有限公司、沈阳水泵研究所。 主要起草人：叶子兆、王瑞龙、于海洋、曹国纬、潘再兵、韩元平、栾七一、周绍珩。 本标准历次版本包括：ZBJ 71016—1989、ZBJ 71007—1988、JB/T 7743—1995。 1 范围 本标准规定了旋涡泵（以下简称泵）的型式、型号、基本参数、旋转方向、技术要求、试验与试验方法、检验规则、标志、使用说明书、包装、运输和贮存等内容。 本标准适用于输送不含固体颗粒、运动黏度不大于37.4 mm²/s液体的机械密封旋涡泵，以及用于输送易燃、易爆、易挥发、有毒、有腐蚀性及贵重液体的磁力传动旋涡泵。 被输送液体温度范围：机械密封泵为-20 ℃～120 ℃，磁力传动泵为-20 ℃～250 ℃。 2 规范性引用文件 GB/T 2828.1 计数抽样检验程序 GB/T 3216 回转动力泵水力性能验收试验 GB/T 3217 永磁材料磁性试验方法 GB/T 4180 稀土钴永磁材料 GB/T 4879 防锈包装 GB/T 5656 离心泵技术条件（I类） GB/T 6391 滚动轴承额定动载荷和寿命 GB/T 9124 钢制管法兰技术条件 GB/T 9239.1 机械振动刚性转子平衡品质要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13560 烧结钕铁硼永磁材料 JB/T 4297 泵产品涂漆技术条件 JB/T 6880.1 泵用灰铸铁件 JB/T 6880.2 泵用铸钢件 JB/T 7757.2 机械密封用O形橡胶圈 JB/T 8097 泵的振动测量与评价方法 JB/T 8098 泵的噪声测量与评价方法 JB/T 8726 机械密封腔尺寸 3 型式 泵为卧式结构，分为以下两种型式： a）单级旋涡泵：单级悬臂式； b）两级旋涡泵：两级两端支承式。 4 型号 旋涡泵型号表示方法：以吸入口直径、扬程及结构形式表示。 示例： 20W-65 表示吸入口直径20 mm、扬程65 m的单级旋涡泵。 20CQW-65 表示吸入口直径20 mm、扬程65 m的单级磁力传动旋涡泵。 5 基本参数 泵规定点性能参数应符合表1～表3规定： W型、WL型及CQW型旋涡泵的性能参数以清洁冷水条件为基准。 6 旋转方向 （按标准规定确定叶轮旋转方向） 7 技术要求 泵应满足结构强度、性能指标、运行稳定性、材料要求及安全性等相关规定。 8 试验与试验方法 按GB/T 3216及相关标准进行水力性能、振动、噪声及可靠性试验。 9 检验规则 包括出厂检验与型式检验要求，采用抽样检验方法执行。 10 标志、使用说明书、包装、运输和贮存 产品应设置标牌，并按GB/T 13306、GB/T 13384及相关标准执行包装、运输及贮存要求。 附录A（资料性附录）旋涡泵性能范围 提供旋涡泵性能参数范围参考。 表1 W型泵性能参数（部分） 15W-15、15W-50、20W-20、20W-65、25W-25、25W-70、32W-30、32W-75、32W-120、40W-40、40W-90、40W-150、50W-150、65W-150
