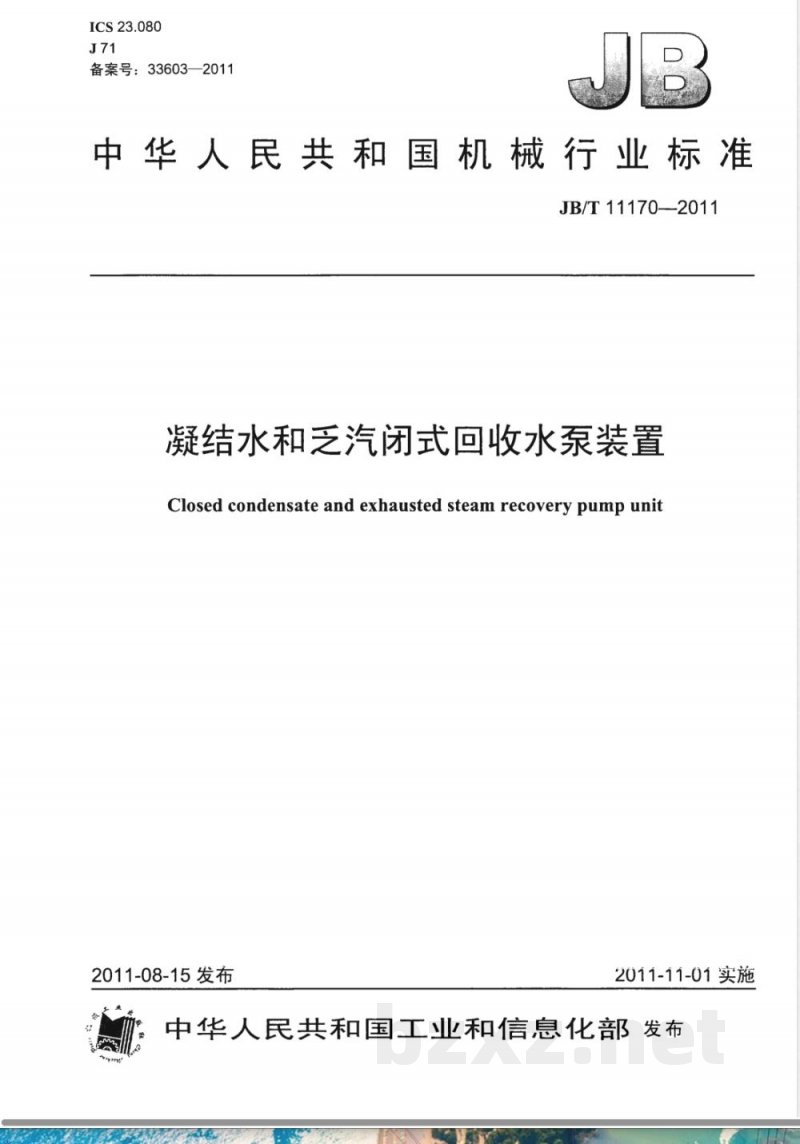

ICS 23.080 J71 备案号：33603—2011 中华人民共和国机械行业标准 JB/T 11170—2011 凝结水和乏汽闭式回收水泵装置（Closed condensate and exhausted steam recovery pump unit） 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211）归口。 主要起草单位：甘肃红峰机械有限责任公司、金川集团有限公司、兰州理工大学。 主要起草人：张云龙、贾彦璋、乔永振、魏红、宋维成、郑龙、李树勋。 本标准为首次发布。 1 范围 本标准规定了凝结水和乏汽闭式回收水泵装置的术语和定义、分类与基本参数、技术要求、自控柜与仪表、材料和单元件、试验方法和检验规则及供货要求等内容。 本标准适用于蒸汽供热系统中凝结水和乏汽回收使用的集水罐公称压力不大于PN16、介质最高温度不大于200 ℃的闭式回收水泵装置。 2 规范性引用文件 GB 150 钢制压力容器 GB/T 1047 管道元件 DN（公称尺寸）的定义和选用 GB/T 1048 管道元件 PN（公称压力）的定义和选用 GB/T 3216 回转动力泵水力性能验收试验 GB/T 3323 金属熔化焊焊接接头射线照相 GB 4272 设备及管道绝热技术通则 GB/T 5656 离心泵技术条件（I类） GB/T 5662 轴向吸入离心泵标记、性能和尺寸 GB/T 9112 钢制管法兰类型与参数 GB/T 9124 钢制管法兰技术条件 GB/T 12224 钢制阀门一般要求 GB/T 20801 压力管道规范（工业管道） GB 50058 爆炸和火灾危险环境电力装置设计规范 GB 50062 电力装置继电保护和自动装置设计规范 GB 50316 工业金属管道设计规范 JB/T 4297 泵产品涂漆技术条件 JB/T 4711 压力容器涂敷与运输包装 JB/T 4730.3 承压设备无损检测 第3部分：超声检测 JB/T 4730.4 承压设备无损检测 第4部分：磁粉检测 3 术语和定义 本标准采用GB/T 3216等相关标准中的术语定义。 凝结水和乏汽闭式回收水泵装置：用于蒸汽系统中凝结水及乏汽回收的成套设备，包括集水罐、泵组及控制系统等。 4 分类与基本参数 4.1 分类 按驱动方式分为电动型与气动型凝结水泵装置。 4.2 基本型号 按设备结构、泵型及控制方式进行编号表示。 4.3 基本参数 包括电动型与气动型装置的流量、扬程、压力等级等技术参数。 5 技术要求 本章规定设备的结构强度、压力等级、材料要求、焊接质量、安装环境、运行性能及安全要求等。 5.1～5.17 包括公称尺寸、公称压力、压力-温度额定值、壁厚要求、户外安装要求、管口连接形式、结构尺寸、连接件标识、最小过流面积、外观要求、专用工具、保温要求、气动型凝结水泵、离心泵要求、集水罐设计、自控柜与仪表配置等。 6 材料和单元件 6.1 制造用原材料应符合相关国家标准要求。 6.2 单元件应符合设计及配套标准要求。 6.3 壳体材料应满足压力与耐腐蚀要求。 7 试验方法和检验规则 7.1 试验方法：按相关GB/T及JB/T标准进行性能、压力、焊缝及运行试验。 7.2 检验规则：包括出厂检验与型式检验要求。 8 供货要求 8.1 一般要求 设备供货应满足合同及技术文件要求。 8.2 涂漆 按JB/T 4297执行。 8.3 标志 设备应设置符合规范的标识。 8.4 装运 按运输包装标准执行。 8.5 贮存和质量保证 应满足防护及存储条件要求。 附录A（规范性附录）气动型凝结水泵装置试验方法 A.1 范围：适用于气动型装置性能试验。 A.2 试验装置：规定试验系统组成。 A.3 动作性能试验：检验启停及运行性能。 图1 电动型凝结水泵装置结构示意 图2 气动型凝结水泵装置结构示意 图A.1 气动型试验装置示意图 表1 电动型凝结水泵装置基本参数 表2 气动型凝结水泵装置基本参数 表3 自控柜控制要求 表4 焊缝无损检测要求及评定标准 表5 电动型装置试验项目 表6 气动型装置试验项目
