【其他行业标准】内六角圆柱头螺钉冷镦模第5部分：凹模片

本网站发布时间： 2026-01-14 09:55:02

JB/T4212.5-2014
现行
　点击下载此标准

基本信息

标准号：
JB/T 4212.5-2014
标准名称：
内六角圆柱头螺钉冷镦模第5部分：凹模片
标准类别：
其他行业标准
标准状态：
现行
发布日期：
2014-07-09
实施日期：
2014-11-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.01 MB

手机扫码下载更方便

标准分类号

中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代JB/T 4212.9-1996;JB/T 4212.12-1996

出版信息

出版社：
机械工业出版社
标准价格：
12.0
出版日期：
2014-11-01

其他信息

发布部门：
中华人民共和国工业和信息化部

标准简介/下载

点击下载

标准简介：

本部分规定了内六角圆柱头螺钉冷镦模的初镦成型凹模片、六角凹模片的结构型式与尺寸、材料及硬度、要求和标记。本部分适用于多工位自动冷镦机和双击整模自动冷镦机用内六角圆柱头螺钉冷镦模。

标准内容

部分标准内容：

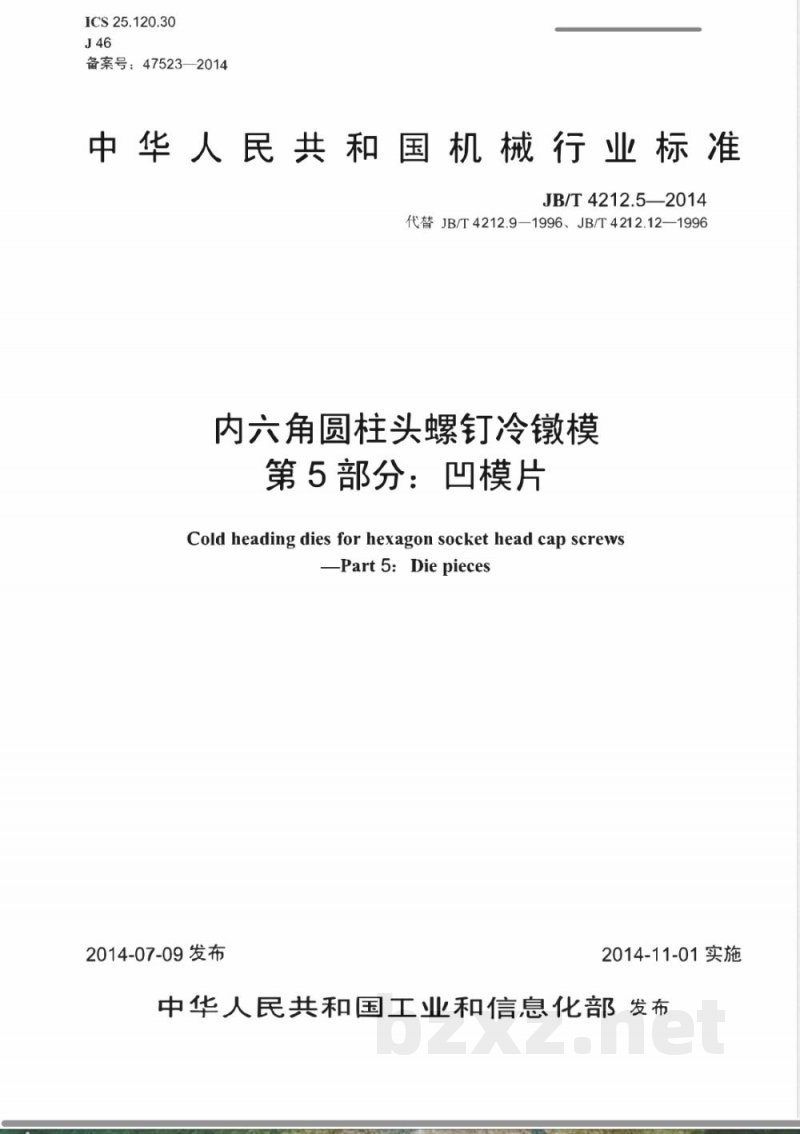

ICS25.120.30
备案号：47523—2014
中华人民共和国机械行业标准
JB/T4212.5—2014
代替JB/T4212.9—1996、JB/T4212.12—1996内六角圆柱头螺钉冷墩模
第5部分：凹模片
Cold heading dies for hexagon socket head cap screwsPart5:Die pieces
2014-07-09 发布
2014-11-01实施

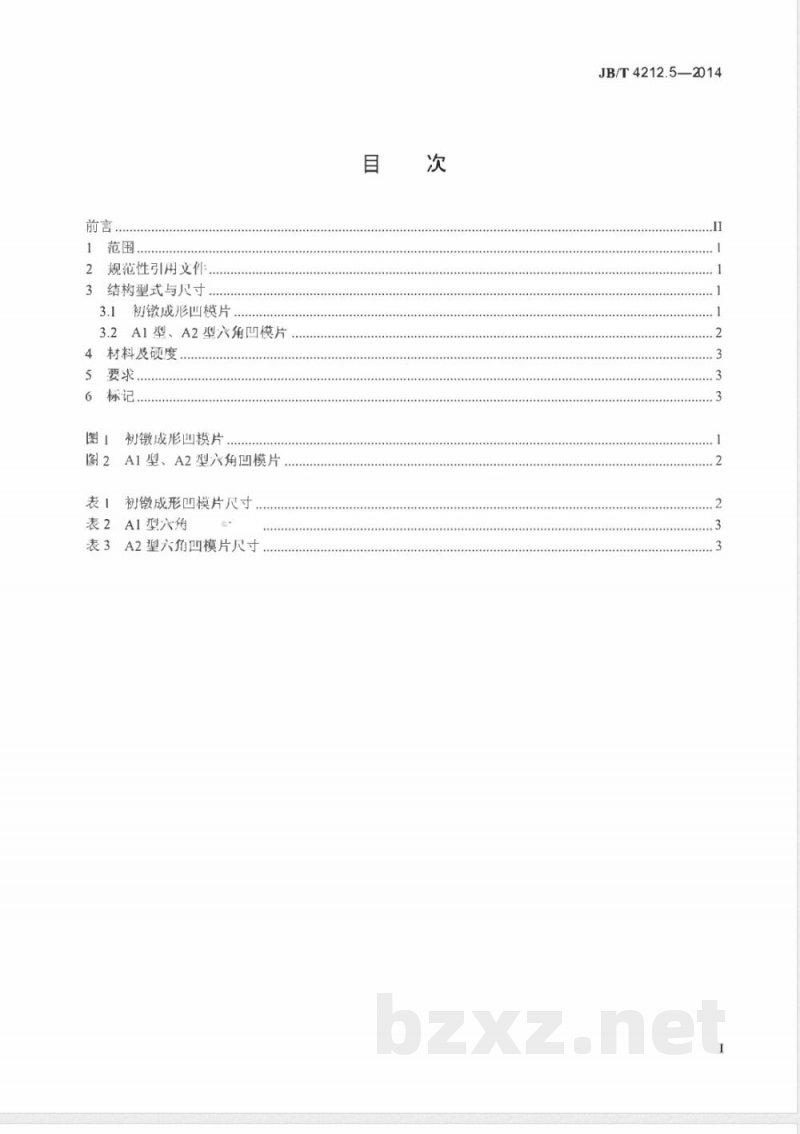

中华人民共和国工业和信息化部 发布前言，
1范围
2规范性引用文件。
3结构型式与尺寸
3.1初成形凹模片
3.2A1型、A2型六角凹模片
4材料及硬度
要求，
初镦成形凹模片
图2A1型、A2型六角凹模片
初镦成形凹模片尺寸
表2A1型六角
表3A2型六角凹模片尺寸
JB/T4212.5—2014
JB/T 4212.5—2014
JB/4212《冷镦内六角圆柱头螺钉模具》分为六个部分：第1部分：A型初镦冲头及顶杆；第2部分：B型初镦冲头；
第3部分：成形冲头；
第4部分：内六角汕头；
一第5部分：凹模片；
第6部分：凹模。
本部分为JB/T4212的第5部分
本部分按熙GB/T1.1一-2009给出的规则起草。本部分代替JB/T4212.9—1996《冷镦内六角柱头螺钉模具初徽成型凹模片》和JB/T4212.12—1996《冷镦内六角圆柱头螺钉模具六角凹1模片》，与JB/T4212.9—1996、JB/T4212.12—1996杆比主要技术变化如下：
将《冷镦内六角圆柱头螺钉模具初徽成型凹模片》和《冷镦内六角圆柱头螺钉模具：六角四
模片》合并为一个部分标准，更名为《内六角圆柱头螺钉冷镦模第5部分：凹模片》；将规范性引用文件中注日期引用的文件改为现行版本；按技术制图国家标准现行版本修改了零件表面粗糙度、形状和位置公差的标注；补充或修改了零件图缺漏或错标的尺寸，并修改了相应的图注利表格：修改了标记。
本部分由中国机械工业联合会提山。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：深圳中航技术检测所、杜林子科技大学、苏州富元标准件有限公司、杜林电器科学研究院有限公司。
本部分主婆起草人：张旭敏、翁史振、杨方、王冲、魏居锋、廖宏谊、姚志明、李捷。本部分所代替标准的历次版本发布情况为：JB4212.9—1986，JB/T4212.9—1996；JB4212.12—1986，JB/T4212.12—1996。1范围
内六角圆柱头螺钉冷墩模
第5部分：凹模片
JB/T4212.5—2014
JB/T4212的本部分规定了内六角圆柱头螺钉冷镦模的初镦成形凹模片、六角凹模片的结构型式与尺寸、材料及硬度、要求和标记。本部分适用于多工位白动冷镦机和双击整模白动冷徽机用内六角圆柱头螺钉冷镦模规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注印期的引用文件，最新版本（包括所有的修改单）适用于本文件。GB/T70.1—2008内六角圆柱头螺钉JB/T4213紧固件冷辙模技术条件3结构型式与尺寸
3.1初镦成形凹模片
初镦成形凹模片适用于多工位自动冷镦机用模具，其结构型式与尺寸如图1所示及见表1。未注表面粗糙度为Ra0.8μm。
外形棱边倒角
图1初镦成形凹模片
JB/T4212.5—2014
公称尺中
极限偏差
3.2A1型、A2型六角凹模片
表1初镦成形凹模片尺寸
公称尺事
极限偏差
公称尺
极限偏差免费标准bzxz.net
A1型六角凹模片适用于双击整模自动冷机用内六角圆柱头螺钉冷镦模，A2型六角凹模片适用于多工位白动冷镦机用内六角圆柱头螺钉冷镦模，其结构型式与尺寸如图2所示及见表2和表3。表通粗糙度为Ra0.8μm。
外形棱边倒角为CO.5mm。
2A1型、A2型六角凹模片
材料及硬度
2A1型六角凹模片尺寸
3A2型六角凹模片尺寸
材料由制造者选定。推荐采用60Si2Mn，硬度为54HRC～58HRC。
技术要求应符合JB/T4213的规定标记
JB/T4212.5—2014
单位为毫米
单位为毫米
符合本部分内六角圆柱头螺钉冷镦模的初镦成形凹模片、六角凹模片的标记应有下列内容：a）初镦成形凹模片或六角凹模片；b）本部分编号，即JB/T4212.5：3
JB/T4212.5—2014
c）螺钉标准编号，GB/T70.1：
d）对应六角凹模片，类型：A1、A2；e）螺纹规格。
示例1：
示例2：
M10内六角圆柱头螺旬冷镦模的初镦成型凹模片的标记如下：初敏成型凹模片JB/T4212.5-GB/T70.1-M10GB/T70.1
M10内六伯圆柱头螺钊冷镦模的A1型六角凹模片的标记如下：六角凹模片JB/T4212.5-GB/T70.1-A1-M10版权专有
