【其他行业标准】 纺粘热轧法非织造布

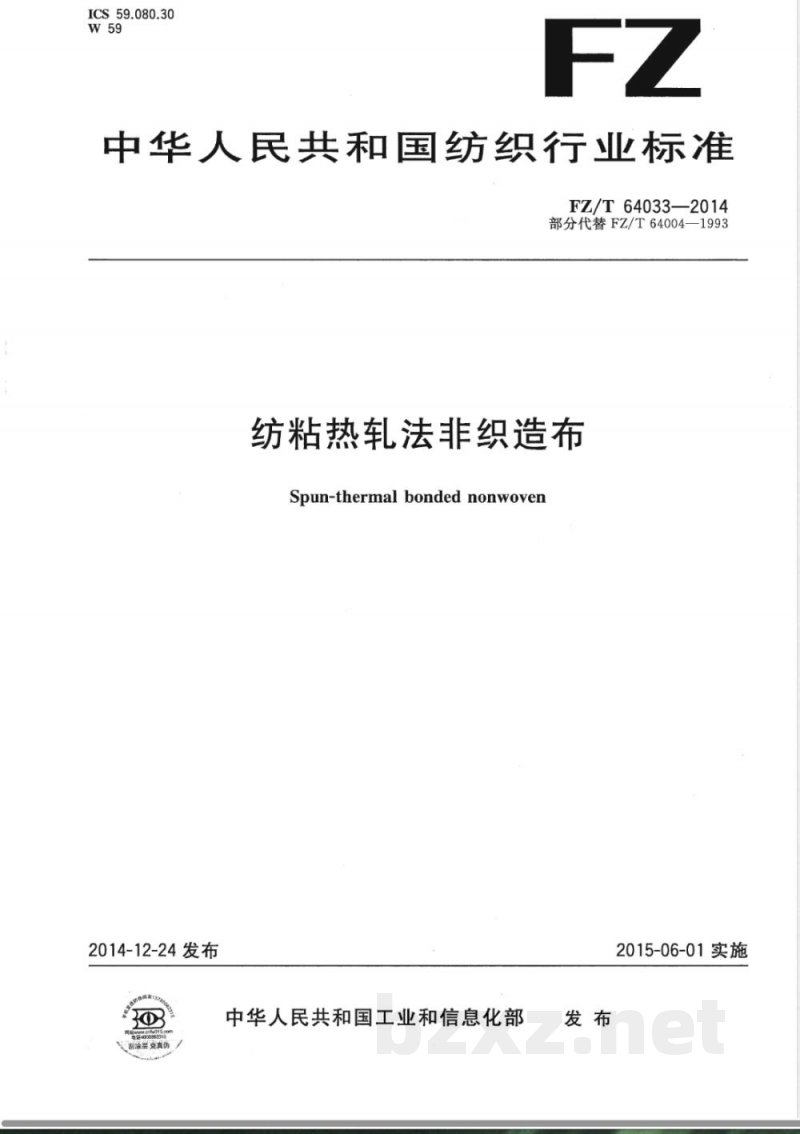

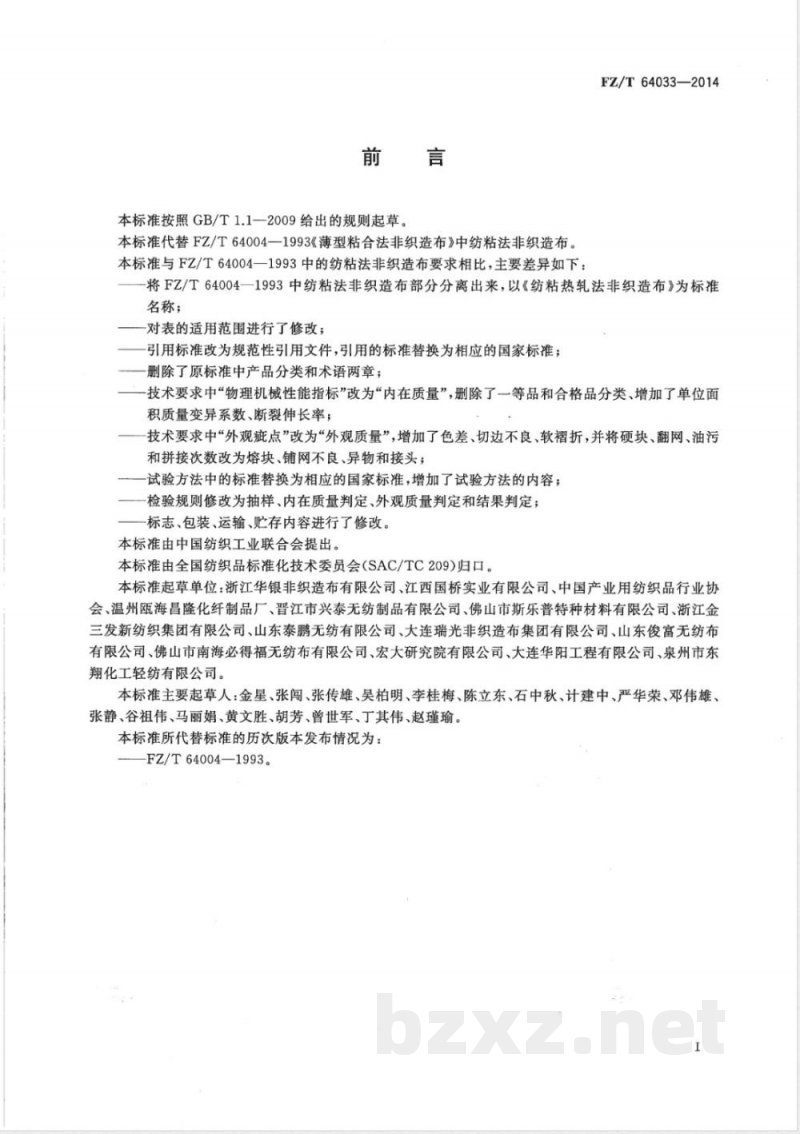

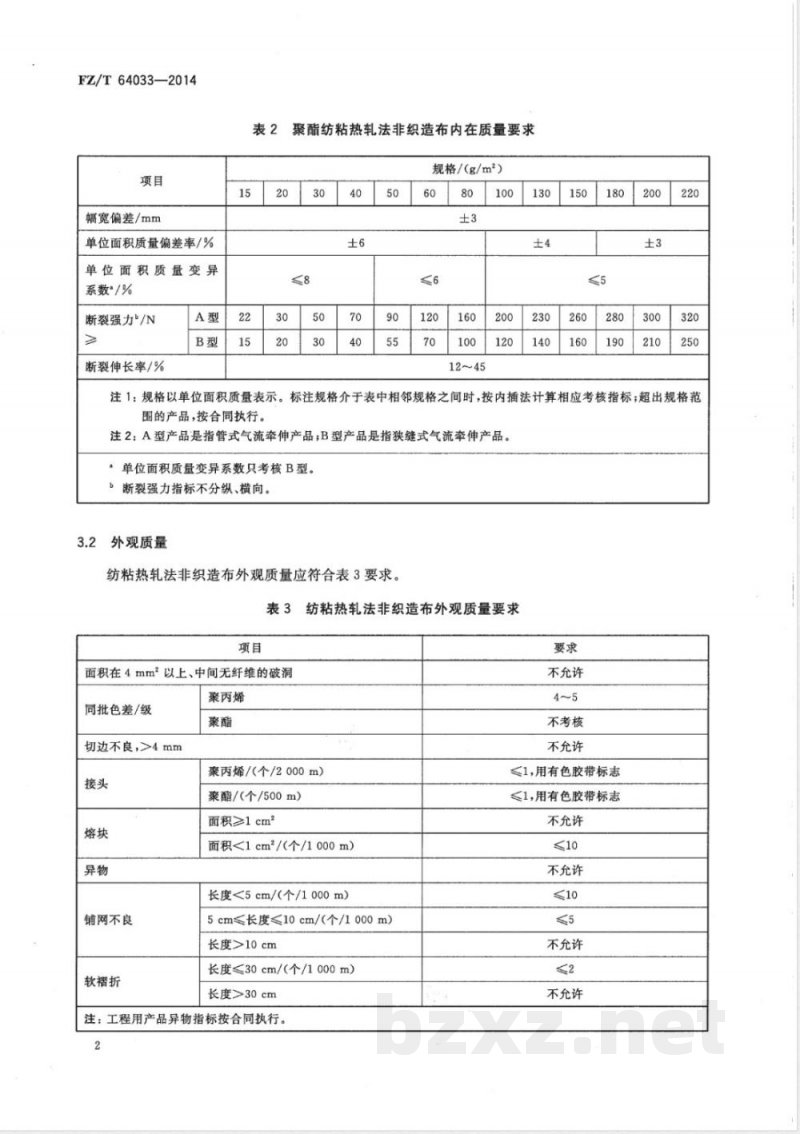

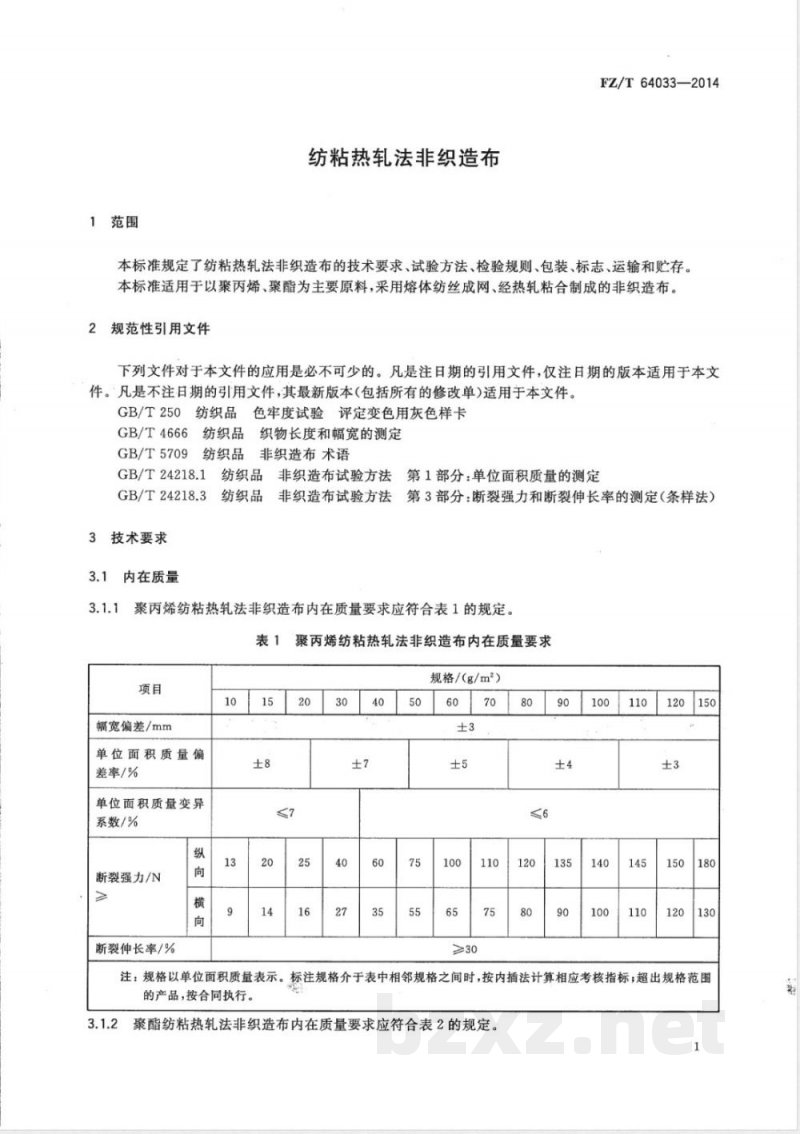

中华人民共和国纺织行业标准 FZ/T64033—2014 纺粘热轧法非织造布 (Spun-thermal bonded nonwoven) 2014-12-24发布，2015-06-01实施，由中华人民共和国工业和信息化部发布。 前言 本标准按照GB/T 1.1-2009规则起草，代替FZ/T64004—1993《薄型粘合法非织造布》中纺粘法非织造布部分。本标准与原标准相比，主要差异包括：分离纺粘法非织造布部分为独立标准《纺粘热轧法非织造布》；修改表格适用范围；引用标准改为规范性引用文件并替换为相应国家标准；删除产品分类和术语章节；技术要求中“物理机械性能指标”改为“内在质量”，删除一等品和合格品分类，增加单位面积质量变异系数及断裂伸长率；“外观疵点”改为“外观质量”，增加色差、切边不良、软褶折，并将硬块、翻网、油污和拼接次数改为熔块、铺网不良、异物和接头；试验方法采用国家标准，增加内容；检验规则修改为抽样、内在质量判定、外观质量判定及结果判定；修改标志、包装、运输、贮存内容。 本标准由中国纺织工业联合会提出，由全国纺织品标准化技术委员会(SAC/TC209)归口。起草单位包括浙江华银非织造布有限公司、江西国桥实业有限公司、中国产业用纺织品行业协会、温州瓯海昌隆化纤制品厂、晋江市兴泰无纺制品有限公司、佛山市斯乐普特种材料有限公司、浙江金三发新纺织集团有限公司、山东泰鹏无纺有限公司、大连瑞光非织造布集团有限公司、山东俊富无纺布有限公司、佛山市南海必得福无纺布有限公司、宏大研究院有限公司、大连华阳工程有限公司、泉州市东翔化工轻纺有限公司。主要起草人包括金星、张闯、张传雄、吴柏明、李桂梅、陈立东、石中秋、计建中、严华荣、邓伟雄、张静、谷祖伟、马丽娟、黄文胜、胡芳、曾世军、丁其伟、赵瑾瑜。 1 范围 本标准规定了纺粘热轧法非织造布的技术要求、试验方法、检验规则、包装、标志、运输和贮存。适用于以聚丙烯、聚酯为主要原料，经熔体纺丝成网并热轧粘合制成的非织造布。 2 规范性引用文件 下列文件对本标准应用必不可少： - GB/T 250 色牢度试验评定变色用灰色样卡 - GB/T 4666 纺织品织物长度和幅宽的测定 - GB/T 5709 纺织品非织造布术语 - GB/T 24218.1 非织造布单位面积质量的测定 - GB/T 24218.3 非织造布断裂强力和断裂伸长率的测定（条样法） 3 技术要求 3.1 内在质量 3.1.1 聚丙烯纺粘热轧法非织造布的内在质量要求应符合表1。 表1 聚丙烯纺粘热轧法非织造布内在质量要求 | 规格 (g/m²) | 幅宽偏差 (mm) | 单位面积质量偏差率 (%) | 单位面积质量变异系数 (%) | 纵向断裂强力 (N) | 横向断裂强力 (N) | 纵向断裂伸长率 (%) | 横向断裂伸长率 (%) | | 60 | ±3 | ±5 | 6 | 100 | 65 | 20 | 14 | | 100 | ±4 | ±5 | 7 | 110 | 75 | 25 | 16 | | 120 | ±4 | ±6 | 8 | 135 | 90 | 30 | 40 | | 140 | ±5 | ±7 | 9 | 145 | 110 | 35 | 50 |
