【其他行业标准】 复合保温材料 金属涂层复合絮片

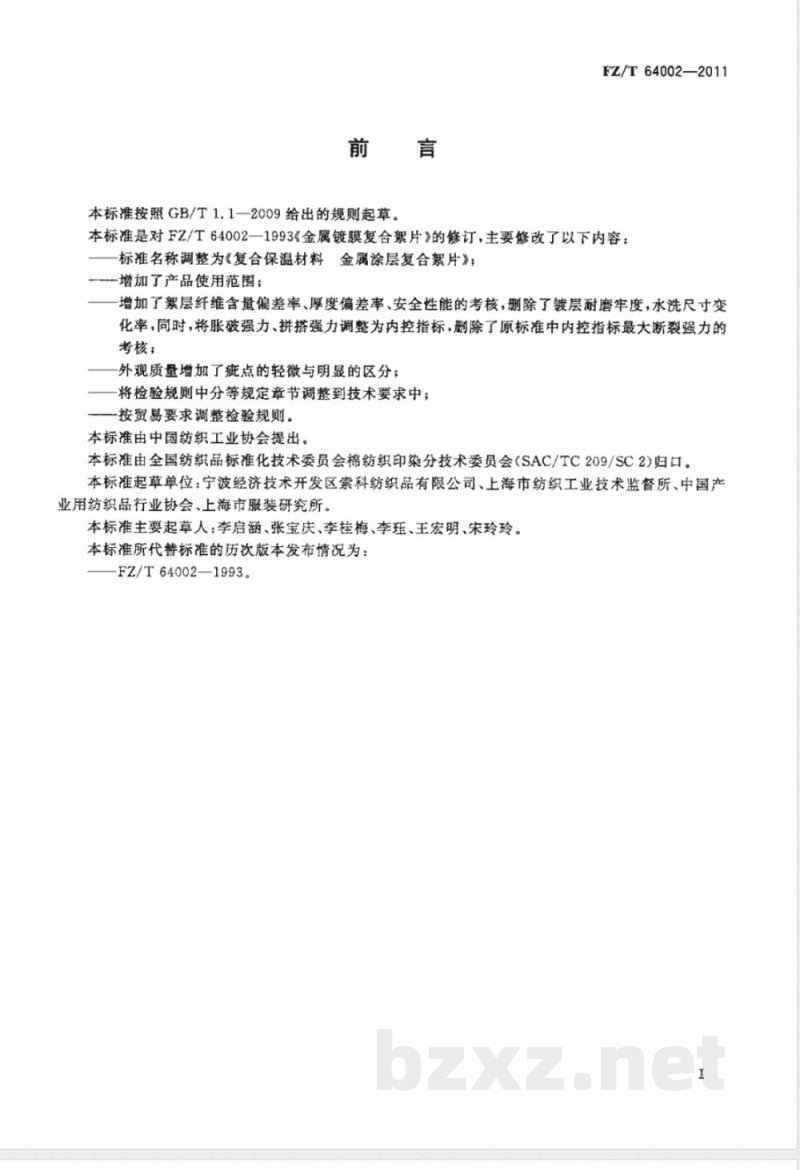

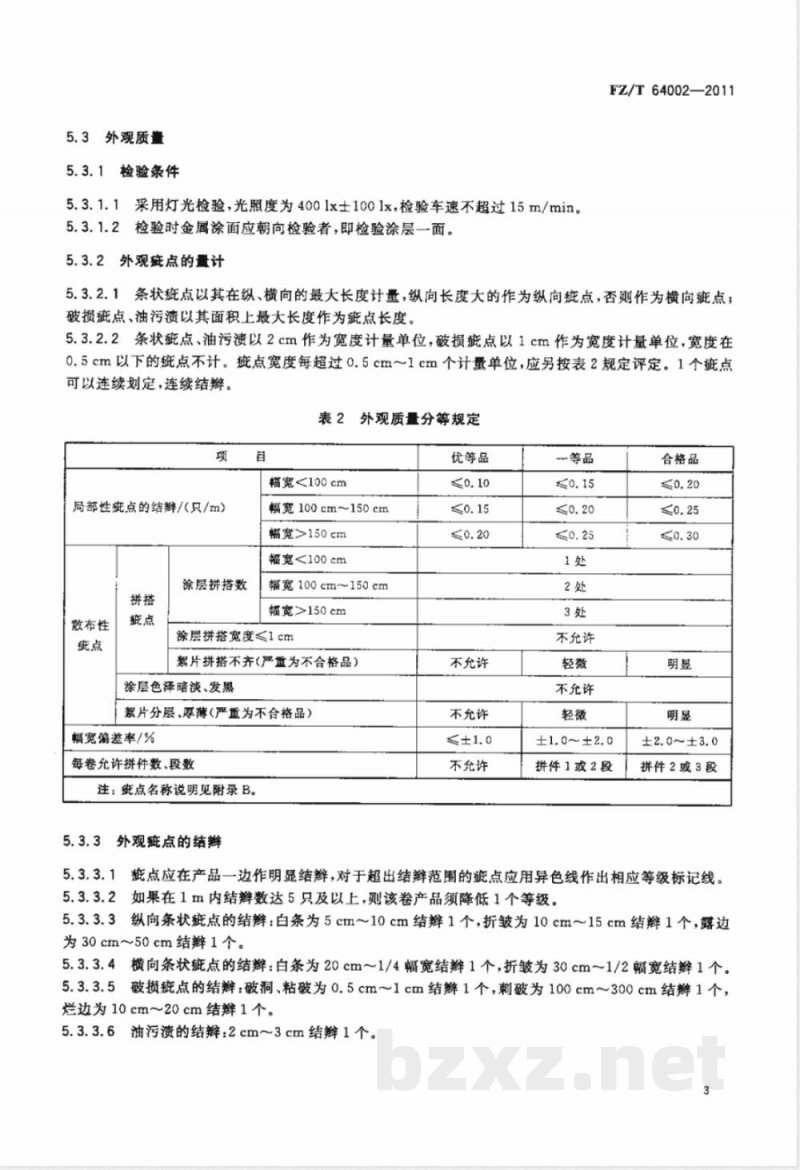

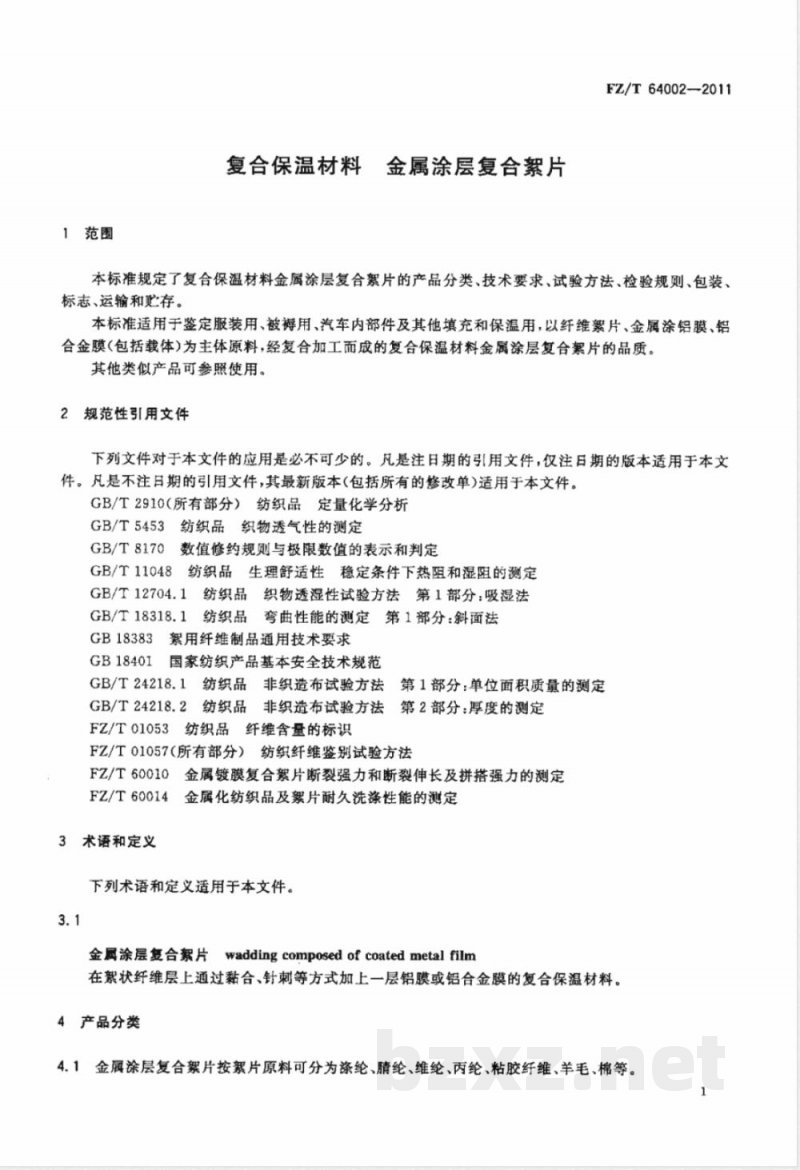

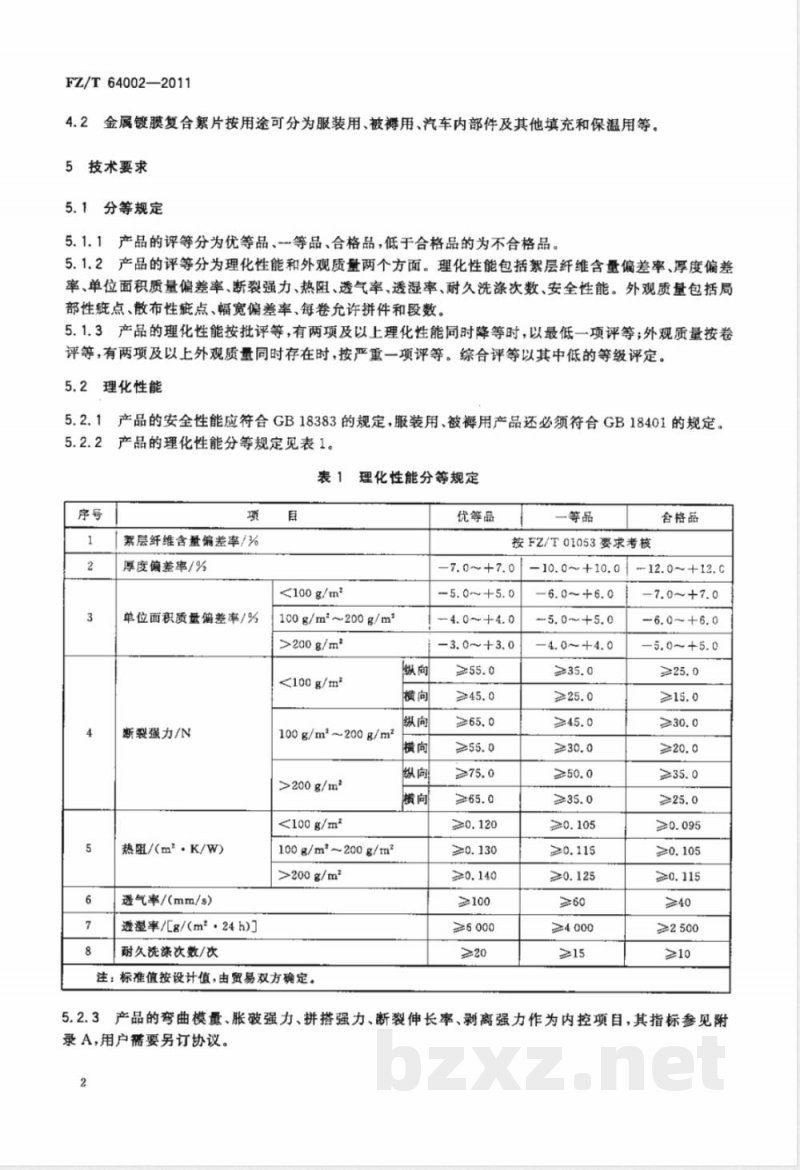

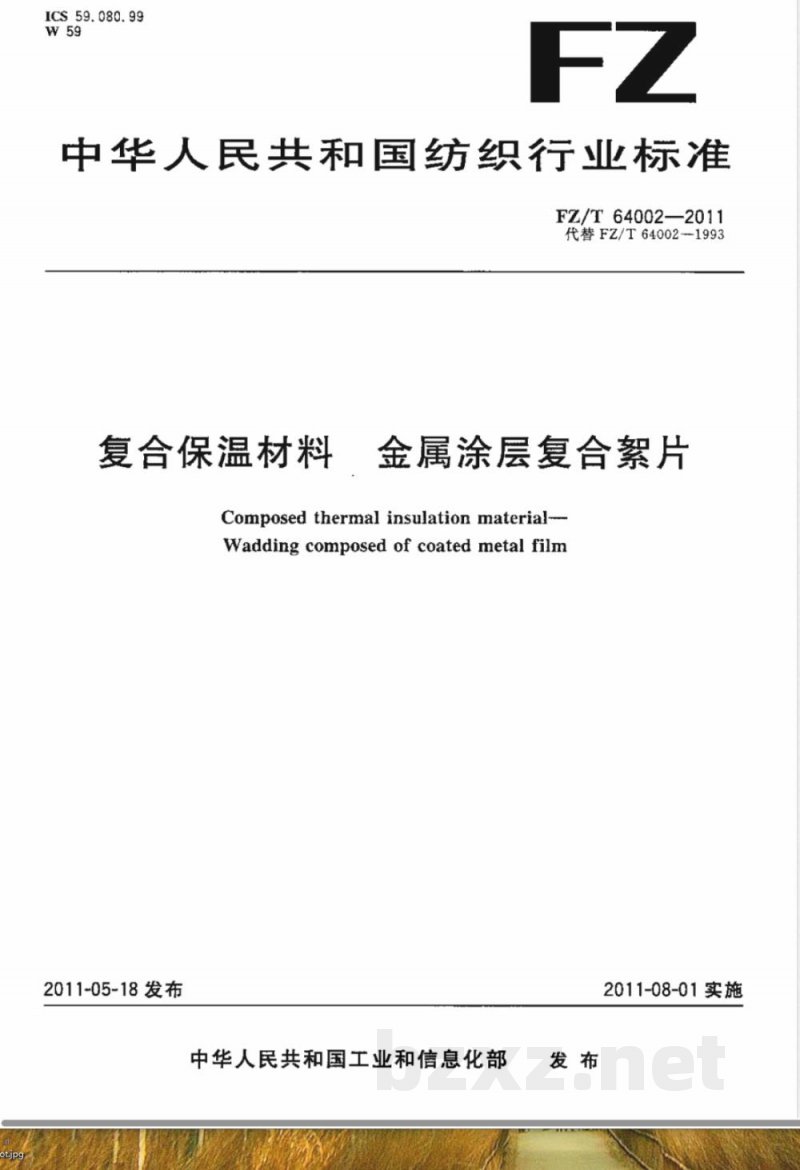

中华人民共和国纺织行业标准 FZ/T64002—2011 代替FZ/T64002—1993 复合保温材料 金属涂层复合絮片 Composed thermal insulation material--Wadding composed of coated metal film 2011-05-18 发布 2011-08-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009的规则起草，是对FZ/T64002—1993《金属镀膜复合絮片》的修订。主要修改内容如下：标准名称调整为《复合保温材料金属涂层复合絮片》；增加了产品使用范围；增加了絮层纤维含量偏差率、厚度偏差率、安全性能的考核，删除镀层耐磨牢度和水洗尺寸变化率；将胀破强力、拼搭强力调整为内控指标，删除原标准中内控指标最大断裂强力的考核；外观质量增加了疵点的轻微与明显区分；将检验规则中分等规定章节调整到技术要求中，并按贸易要求调整检验规则。 标准由中国纺织工业协会提出，全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。起草单位：宁波经济技术开发区索科纺织品有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所。主要起草人：李启涵、张宝庆、李桂梅、王宏明、宋玲玲。 历次版本发布情况：FZ/T64002—1993。 1 范围 本标准规定了复合保温材料金属涂层复合絮片的产品分类、技术要求、试验方法、检验规则、包装、标志、运输和贮存。适用于服装用、被褥用、汽车内部件及其他填充和保温用产品，以纤维絮片、金属涂铝膜或铝合金膜（包括载体）为主体原料，经复合加工而成的复合保温材料金属涂层复合絮片的品质控制。其他类似产品可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注明日期的引用文件，仅对应版本适用于本标准；未注明日期的引用文件，其最新版本（包括所有修改单）适用。 - GB/T2910（所有部分）纺织品定量化学分析 - GB/T5453 纺织品织物透气性的测定 - GB/T8170 数值修约规则与极限数值的表示和判定 - GB/T11048 纺织品生理舒适性稳定条件下热阻和湿阻的测定 - GB/T12704.1 纺织品织物透湿性试验方法第1部分：吸湿法 - GB/T18318.1 纺织品弯曲性能的测定第1部分：斜面法 - GB18383 绒用纤维制品通用技术要求 - GB18401 国家纺织产品基本安全技术规范 - GB/T24218.1 纺织品非织造布试验方法第1部分：单位面积质量的测定 - GB/T24218.2 纺织品非织造布试验方法第2部分：厚度的测定 - FZ/T01053 纺织品纤维含量的标识 - FZ/T01057（所有部分）纺织纤维鉴别试验方法 - FZ/T60010 金属镀膜复合絮片断裂强力和断裂伸长及拼搭强力的测定 - FZ/T60014 金属化纺织品及絮片耐久洗涤性能的测定 3 术语和定义 3.1 金属涂层复合絮片：在絮状纤维层上通过黏合、针刺等方式加上一层铝膜或铝合金膜的复合保温材料。 4 产品分类 4.1 按絮片原料分为：涤纶、腈纶、维纶、丙纶、粘胶纤维、羊毛、棉等。 4.2 按用途分为：服装用、被褥用、汽车内部件及其他填充和保温用等。 5 技术要求 5.1 分等规定 5.1.1 产品评等分为优等品、等品、合格品，低于合格品为不合格品。 5.1.2 产品评等分为理化性能和外观质量两方面。理化性能包括絮层纤维含量偏差率、厚度偏差率、单位面积质量偏差率、断裂强力、热阻、透气率、透湿率、耐久洗涤次数、安全性能。外观质量包括局部性疵点、散布性疵点、幅宽偏差率、每卷允许拼件数和段数。 5.1.3 理化性能按批评等，有两项及以上理化性能同时降等时，以最低一项评定；外观质量按卷评等，有两项及以上外观质量同时存在时，按最严重一项评定。综合评等以最低等级评定。 5.2 理化性能 5.2.1 产品安全性能应符合GB18383规定，服装用、被褥用产品还必须符合GB18401规定。 5.2.2 产品理化性能分等规定见表1。 表1 理化性能分等规定 序号 项目 单位 1 絮层纤维含量偏差率 % 2 厚度偏差率 % 3 单位面积质量偏差率 % 4 断裂强力 N 5 热阻 m²·K/W 6 透气率 mm/s 7 透湿率 g/(m²·24h)
