【其他行业标准】 钠基膨润土复合防水衬垫

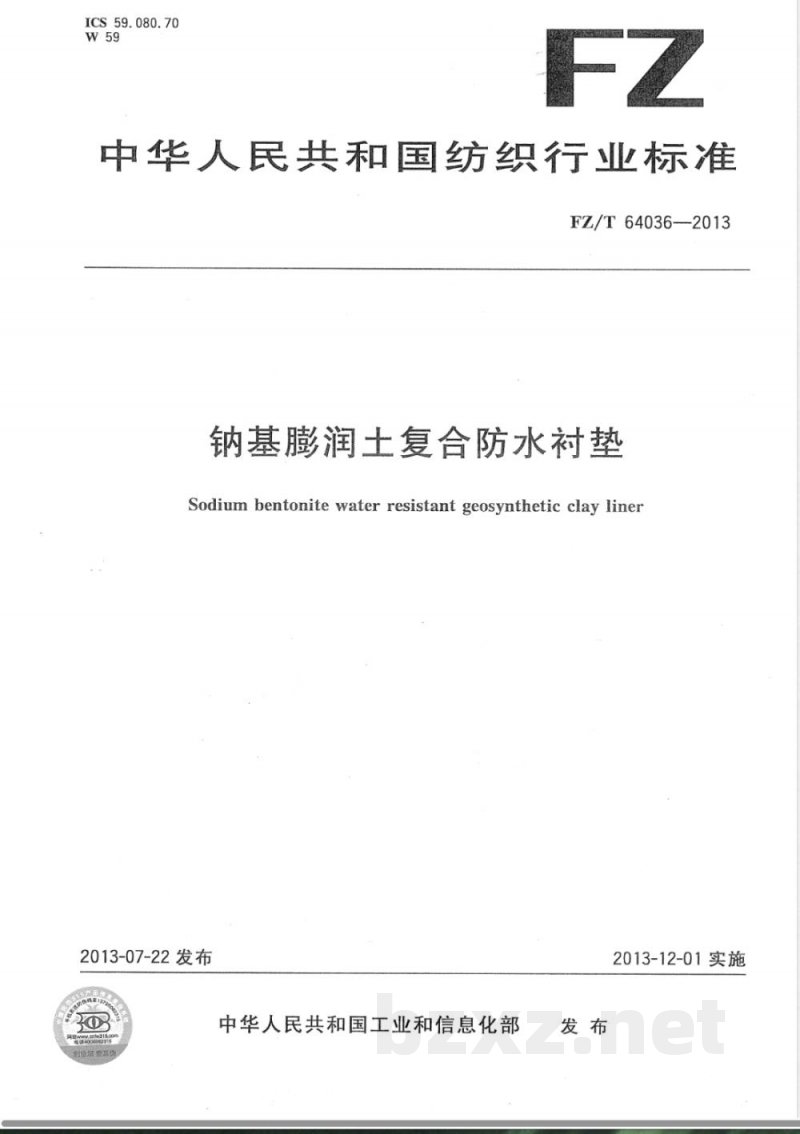

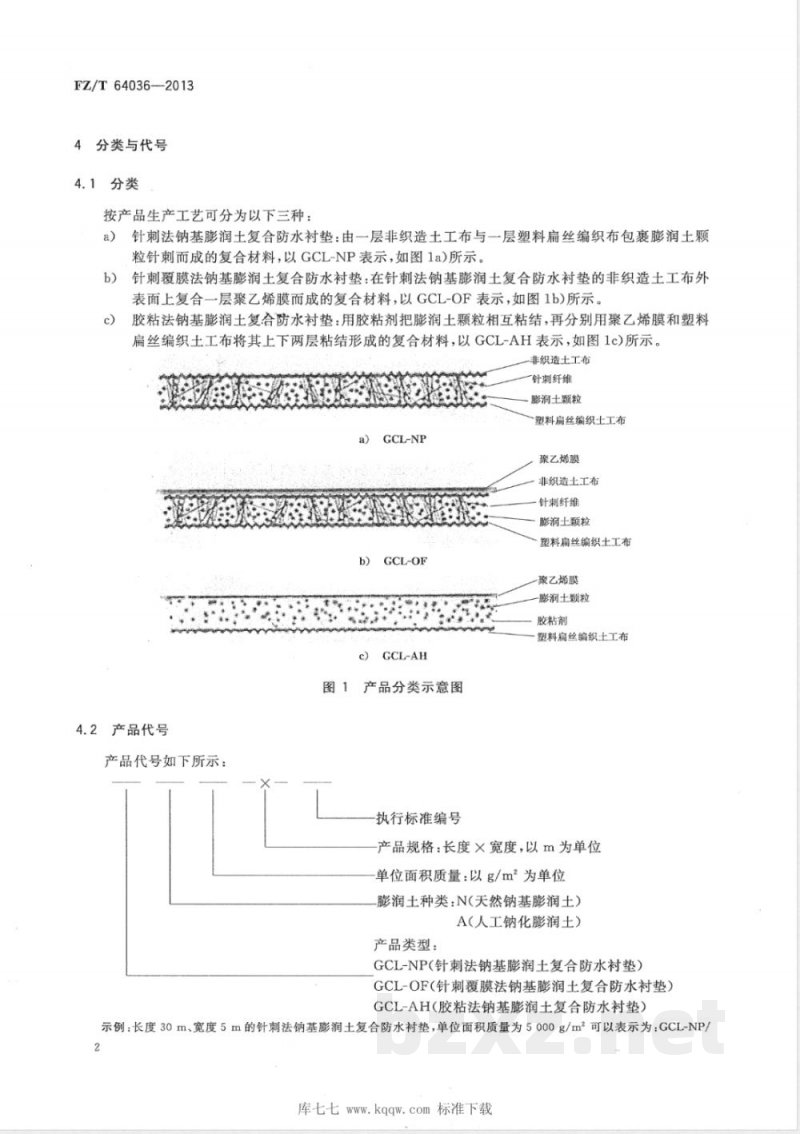

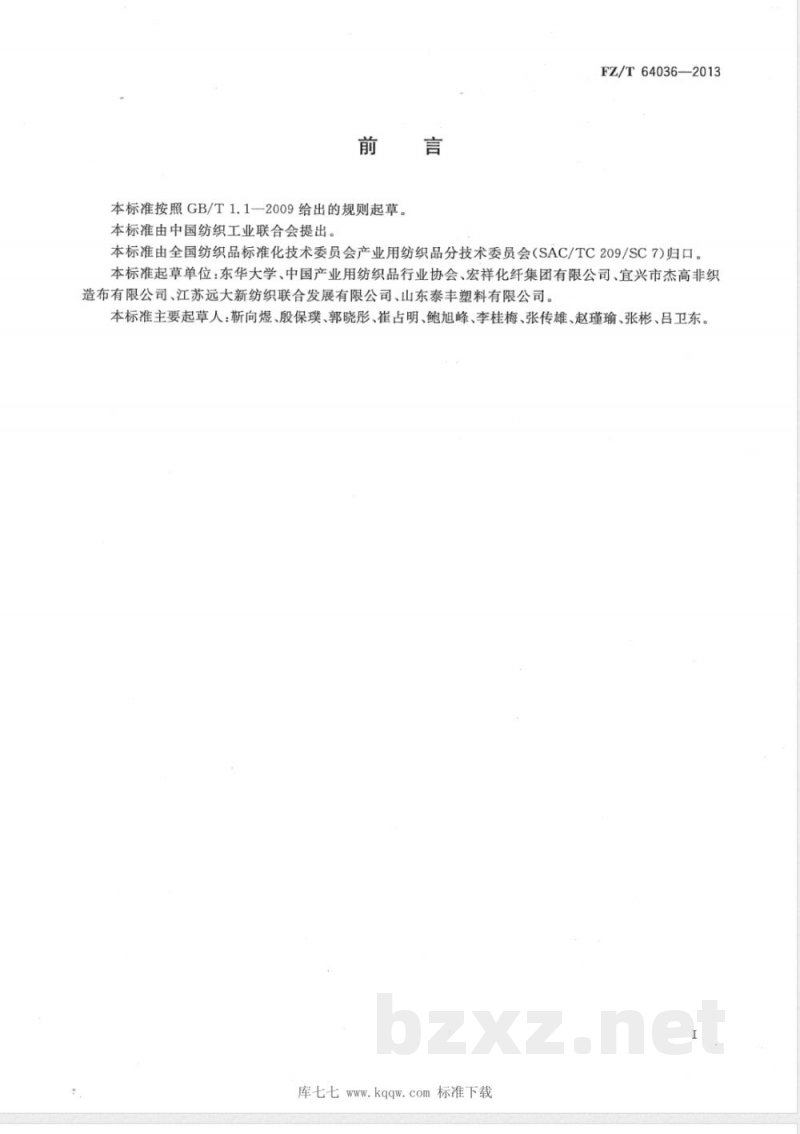

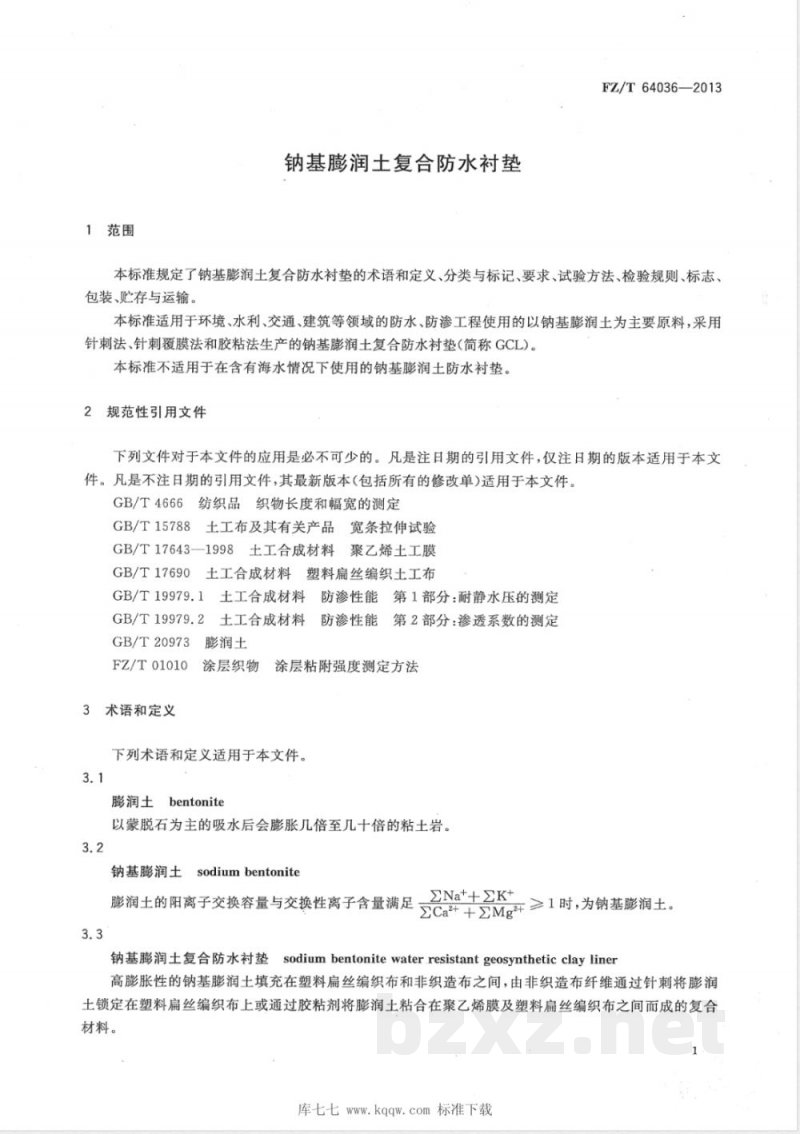

中华人民共和国纺织行业标准 FZ/T64036—2013 钠基膨润土复合防水衬垫 (Sodium bentonite water resistant geosynthetic clay liner) 2013-07-22发布，2013-12-01实施，由中华人民共和国工业和信息化部发布。 前言 本标准按照GB/T 1.1-2009规则起草，由中国纺织工业联合会提出，由全国纺织品标准化技术委员会产业用纺织品分技术委员会(SAC/TC209/SC7)归口。起草单位包括东华大学、中国产业用纺织品行业协会、宏祥化纤集团有限公司、宜兴市杰高非织造布有限公司、江苏远大新纺织联合发展有限公司、山东泰丰塑料有限公司。主要起草人包括靳向煜、殷保璞、郭晓彤、崔占明、鲍旭峰、李桂梅、张传雄、赵瑾瑜、张彬、吕卫东。 1 范围 本标准规定了钠基膨润土复合防水衬垫的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、贮存与运输。适用于环境、水利、交通、建筑等领域的防水、防渗工程使用的钠基膨润土为主要原料，采用针刺法、针刺覆膜法和胶粘法生产的复合防水衬垫(GCL)。本标准不适用于含有海水环境中的衬垫。 2 规范性引用文件 下列文件对本标准的应用必不可少： - GB/T 4666 纺织品织物长度和幅宽的测定 - GB/T 15788 土工布及其有关产品宽条拉伸试验 - GB/T 17643-1998 土工合成材料聚乙烯土工膜 - GB/T 17690 土工合成材料塑料扁丝编织土工布 - GB/T 19979.1 土工合成材料防渗性能第1部分：耐静水压测定 - GB/T 19979.2 土工合成材料防渗性能第2部分：渗透系数测定 - GB/T 20973 涂层织物涂层粘附强度测定方法 - FZ/T 01010 3 术语和定义 3.1 膨润土(bentonite)：以蒙脱石为主的吸水后膨胀几倍至几十倍的粘土岩。 3.2 钠基膨润土(sodium bentonite)：膨润土中Ca+Mg+占比≤1%，且Na++K+含量满足高膨胀性要求。 3.3 钠基膨润土复合防水衬垫：高膨胀性的钠基膨润土填充在塑料扁丝编织布和非织造布之间，由非织造布纤维通过针刺固定或通过胶粘剂粘合于聚乙烯膜及塑料扁丝编织布之间形成的复合材料。 4 分类与代号 4.1 分类：按生产工艺分为三类： - 针刺法(GCL-NP)：非织造土工布与塑料扁丝编织布包裹膨润土颗粒针刺而成。 - 针刺覆膜法(GCL-OF)：在针刺法基础上复合一层聚乙烯膜。 - 胶粘法(GCL-AH)：用胶粘剂粘结膨润土颗粒，并将聚乙烯膜和塑料扁丝编织布上下两层粘结形成。 4.2 产品代号示例：长度30m、宽度5m、单位面积质量5000g/m²的针刺法钠基膨润土复合防水衬垫可表示为GCL-NP/N/5000/30×5(FZ/T64036—2013)。 5 要求 5.1 原材料 5.1.1 膨润土应符合表1规定要求。表1 膨润土要求 | 项目 | 粒径范围/mm | ... | (注：表格内容根据标准详细要求填写)
