【其他行业标准】 冰箱用高清洁度铜管

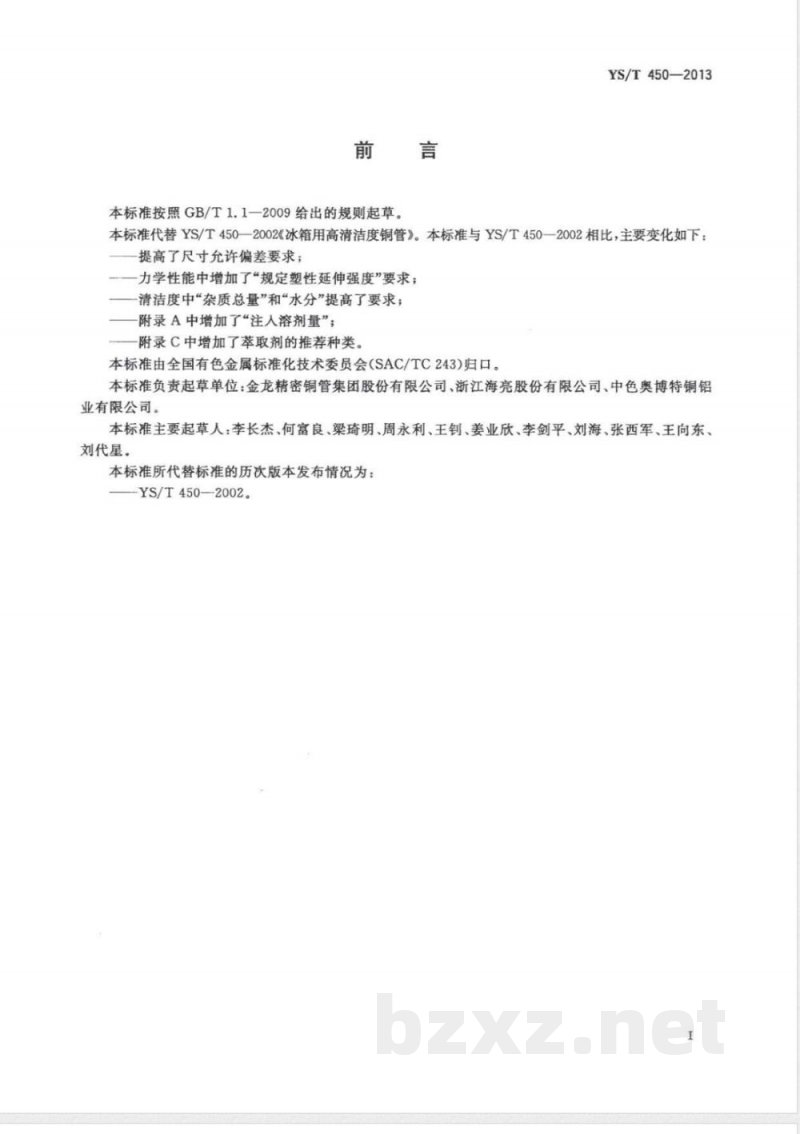

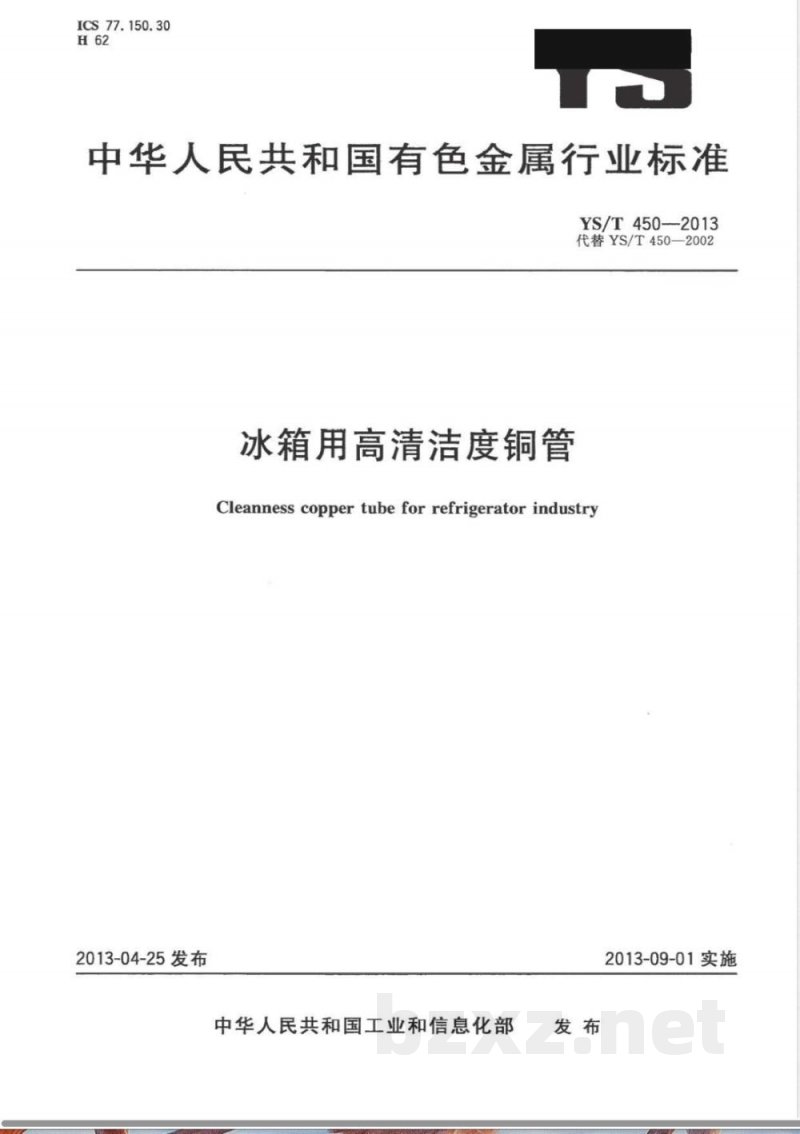

中华人民共和国有色金属行业标准 YS/T450—2013 《冰箱用高清洁度铜管》 2013-04-25 发布 2013-09-01 实施 前言 本标准按照 GB/T1.1-2009 起草，代替 YS/T450—2002《冰箱用高清洁度铜管》。与原标准相比，本标准主要变化如下：提高了尺寸允许偏差要求；力学性能中增加了“规定塑性延伸强度”要求；清洁度中杂质总量和水分提高了要求；附录A增加了“注入溶剂量”；附录C增加了萃取剂推荐种类。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位为金龙精密铜管集团股份有限公司、浙江海亮股份有限公司、中色奥博特铜铝业有限公司，主要起草人包括李长杰、何富良、梁琦明、周永利、王钊、姜业欣、李剑平、刘海、张西军、王向东、刘代星。 1 范围 本标准规定了冰箱用高清洁度铜管（以下简称管材）的要求、试验方法、检验规则、包装、标志、运输、贮存、质量证明书和合同（或订货单）等内容。本标准适用于冰箱（冰柜）用铜管。 2 规范性引用文件 GB/T228.1-2010 金属材料拉伸试验 第1部分：室温试验方法 GB/T242 金属管扩口试验方法 GB/T246 金属管压扁试验方法 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）进行逐批检验抽样计划 GB/T5121（所有部分） 铜及铜合金化学分析方法 GB/T5231 加工铜及铜合金化学成分和产品形状 GB/T5248 铜及铜合金无缝管涡流探伤方法 GB/T8888 有色金属加工产品的包装、标志、运输和贮存 GB/T26303.1 铜及铜合金加工材外形尺寸检测方法 第1部分：管材 YS/T347 YS/T482 3 要求 3.1 产品分类 3.1.1 牌号、状态和规格 管材的合金牌号、状态和规格应符合表1规定： 表1 牌号、状态和规格 牌号 | 代号 | 状态 | 种类 | 外径(mm) | 壁厚(mm) | 长度(mm) TU1 | T10150 | 硬(H04) | 直管/盘管 | 3.8~20 | 0.25~1.5 | 400~10000 TU2 | T10180 | 1/2硬(H02) | 直管/盘管 | 3.8~20 | 0.31~1.5 | 400~10000 TP2 | C12200 | 1/4硬(H01)/轻退火(O50)/软化退火(O60) | 直管/盘管 | 3.8~20 | 0.25~1.5 | 400~10000 3.1.2 盘卷内外径尺寸 管材盘卷内外径尺寸应符合表2规定： 表2 盘卷内外径尺寸 类型 | 最小内径(mm) | 最大外径(mm) | 卷宽(mm) 层绕盘卷 | 610/560 | ≤1230 | 75~400 产品标记按产品名称、标准编号、牌号、状态和规格的顺序表示。示例： 示例1：牌号 TP2、外径 4.0mm、壁厚 0.4mm、1/4硬态盘管，标记为：盘管YS/T450-TP2H01-Φ4.0×0.4 示例2：牌号 TU2、外径 6.35mm、壁厚 0.65mm、1/2硬态直管，标记为：直管YS/T450-TU2H02-Φ6.35×0.65×5000 3.2 化学成分 化学成分应符合 GB/T5231 规定。 3.3 尺寸及允许偏差 3.3.1 平均外径尺寸及允许偏差应符合表3： 表3 管材平均外径允许偏差 尺寸范围(mm) | 允许偏差(mm) 3.8~15 | ±0.05 >15~20 | ±0.05 注：如需方要求单向偏差，其值为表中数值的两倍。 3.3.2 壁厚及允许偏差 壁厚(mm) | 允许偏差(mm) 0.25~0.4 | ±0.03 >0.4~0.6 | ±0.04 >0.6~0.8 | ±0.05 0.8~1.5 | ±0.06 直管的不定尺长度为400~10000mm，定尺或倍尺长度应在不定尺范围内。倍尺长度应加入锯切分段量，每段锯切量为5mm，直管定尺允许偏差应符合表4规定。
