【其他行业标准】 高纯锡

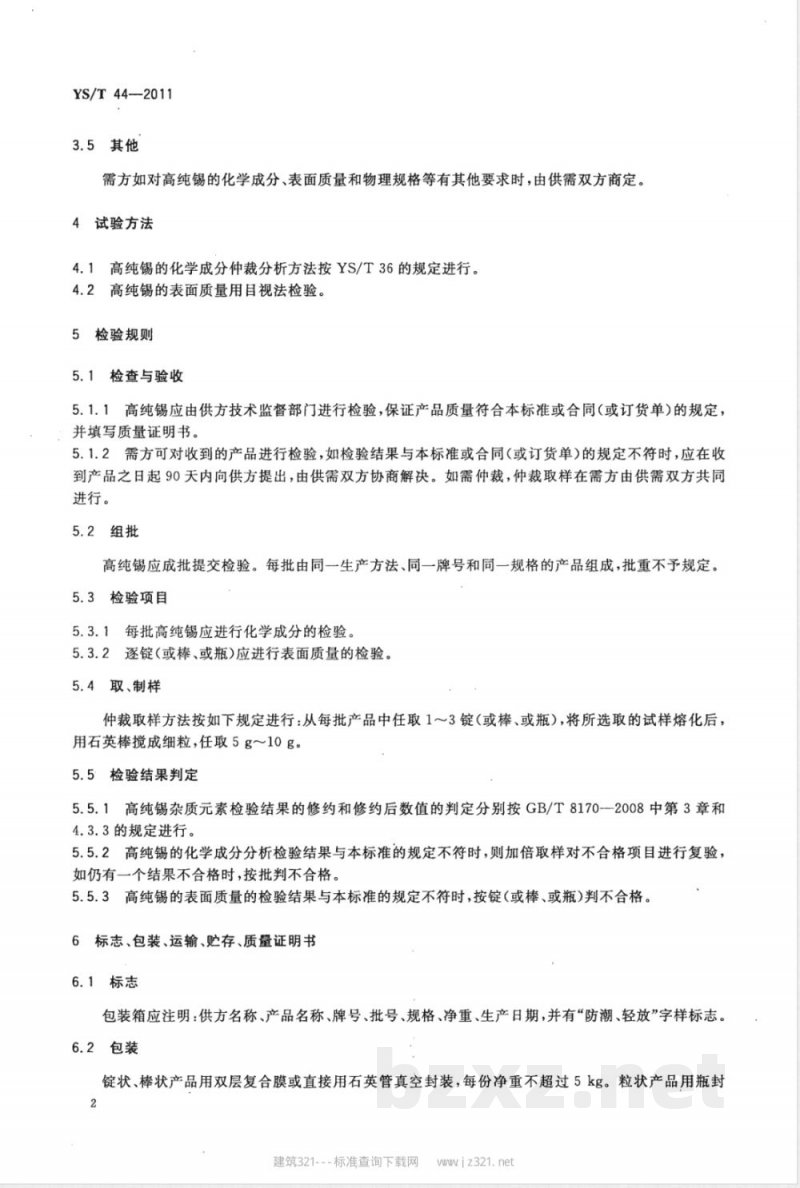

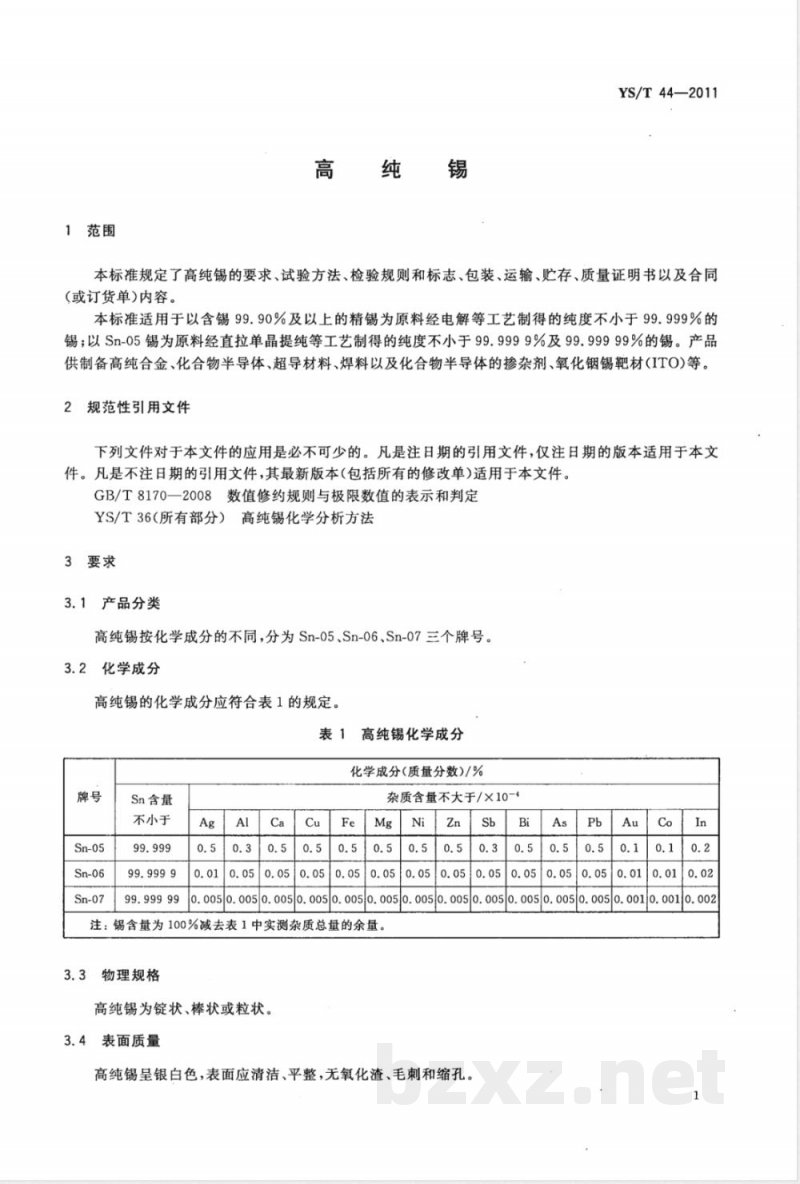

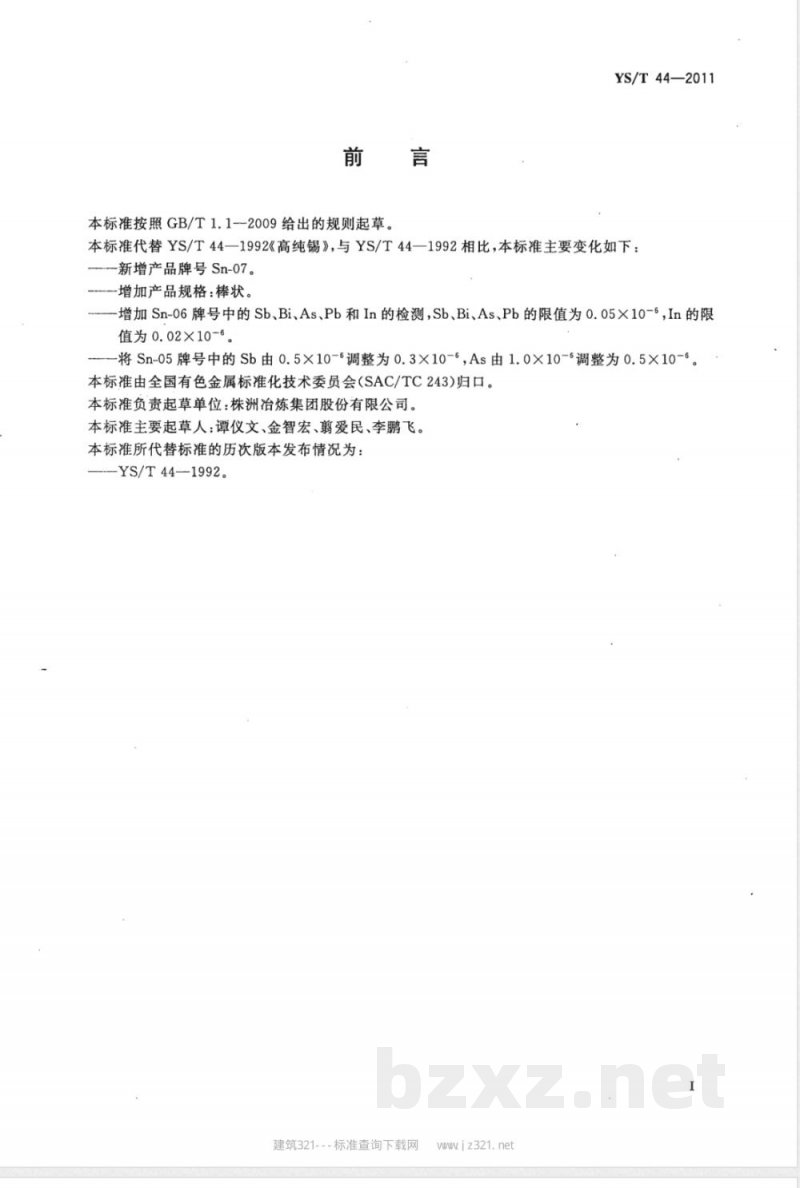

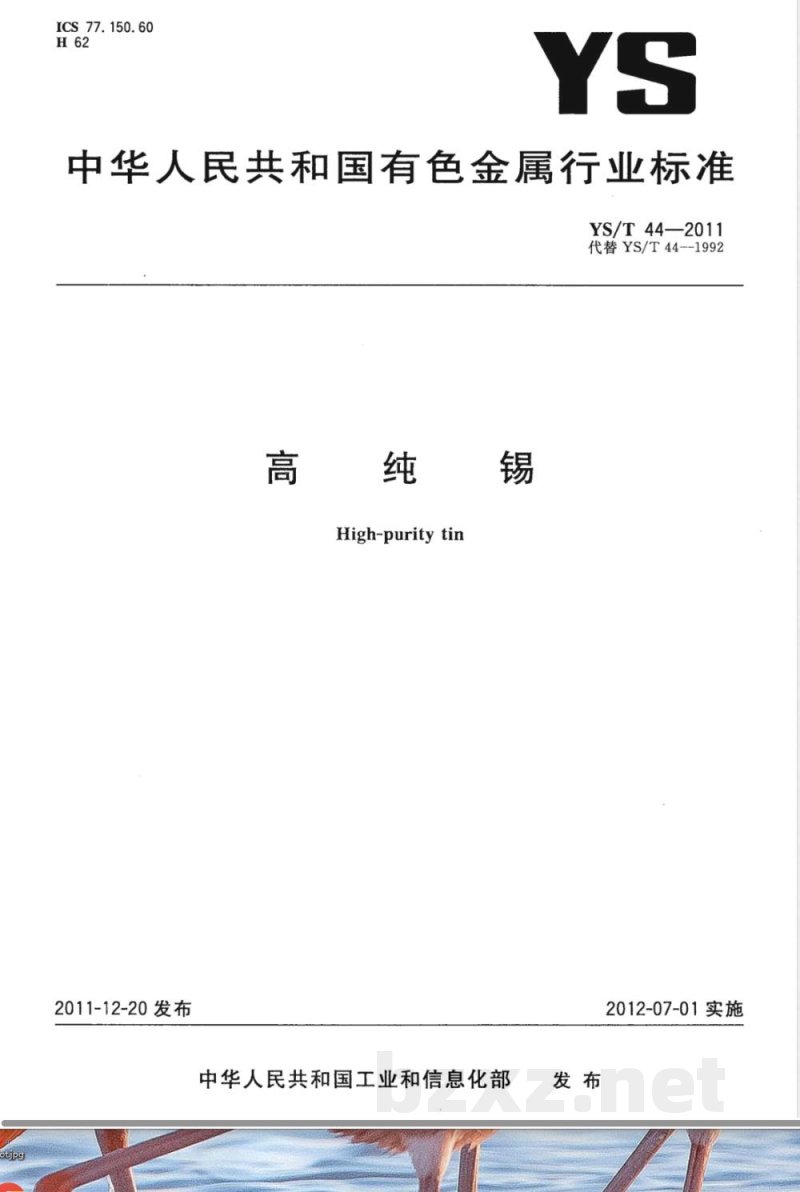

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T44-2011 高纯锡 High-purity tin 2011-12-20 发布 中华人民共和国工业和信息化部 2012-07-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草，代替 YS/T44-1992《高纯锡》。与 YS/T44-1992 相比，本标准主要变化包括：新增产品牌号 Sn-07，增加棒状产品规格，增加 Sn-06 牌号中 Sb、Bi、As、Pb 和 In 的检测，调整 Sn-05 牌号中 Sb、As 的限值。本标准由全国有色金属标准化技术委员会（SAC/TC243）归口，起草单位为株洲冶炼集团股份有限公司，主要起草人包括谭仪文、金智宏、爱民、李鹏飞。 1 范围 本标准规定了高纯锡的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）内容。适用于以含锡 99.90% 及以上的精锡为原料，经电解等工艺制得的纯度不小于 99.999% 的锡，以及以 Sn-05 锡为原料，经直拉单晶提纯等工艺制得的纯度不小于 99.9999% 和 99.99999% 的锡。产品用于制备高纯合金、化合物半导体、超导材料、焊料及掺杂剂、氧化钢锡靶材（ITO）等。 2 规范性引用文件 下列文件对于本标准的应用是必不可少： - GB/T 8170-2008 数值修约规则与极限数值的表示和判定 - YS/T 36（所有部分） 高纯锡化学分析方法 3 要求 3.1 产品分类 高纯锡按化学成分分为 Sn-05、Sn-06、Sn-07 三个牌号。 3.2 化学成分 高纯锡的化学成分应符合表1的规定。表1 高纯锡化学成分（质量分数/%） 牌号: Sn-05 | Sn-06 | Sn-07 Sn含量: 不小于 99.999 | 99.9999 | 99.99999 Ag: 0.5 | 0.01 | — Al: 0.3 | 0.05 | 0.5 杂质含量不大于 ×10^-6: Mg: 0.5 | 0.05 | 0.05 Ni: 0.5 | 0.05 | 0.05 Zn: 0.5 | 0.05 | 0.05 Se: 0.3 | 0.05 | — Bi: 0.5 | 0.05 | — Pb: 0.5 | 0.05 | — Au: 0.1 | 0.01 | 0.1 In: 0.2 | 0.02 | 0.005 注：锡含量为100%减去表1中杂质总量的余量。 3.3 物理规格 高纯锡为锭状、棒状或粒状。 3.4 表面质量 高纯锡呈银白色，表面应清洁、平整，无氧化渣、毛刺和缩孔。 3.5 其他 需方如对化学成分、表面质量和物理规格有其他要求，由供需双方商定。 4 试验方法 高纯锡的化学成分仲裁分析按 YS/T36 规定进行。 4.1 表面质量 用目视法检验。 5 检验规则 5.1 检查与验收 5.1.1 高纯锡由供方技术监督部门检验，确保产品质量符合本标准或合同规定，并填写质量证明书。 5.1.2 需方可对收到产品检验，如结果不符，应在收到产品之日起90天内提出，由双方协商解决，必要时进行仲裁取样，由供需双方共同完成。 5.2 组批 高纯锡应成批提交检验，每批由同一生产方法、同一牌号、同一规格组成，批重不作规定。 5.3 检验项目 5.3.1 每批进行化学成分检验。 5.3.2 逐锭（棒、瓶）检验表面质量。 5.4 取样与制样 仲裁取样方法：从每批产品中任取 13 锭（或棒、瓶），熔化后搅成细粒，取 5g~10g 进行检验。 5.5 检验结果判定 5.5.1 杂质元素检验结果的修约及判定按 GB/T8170-2008 第3章和4.3.3 执行。 5.5.2 化学成分分析检验结果判定按本标准规定。
