【其他行业标准】 雾化铜粉

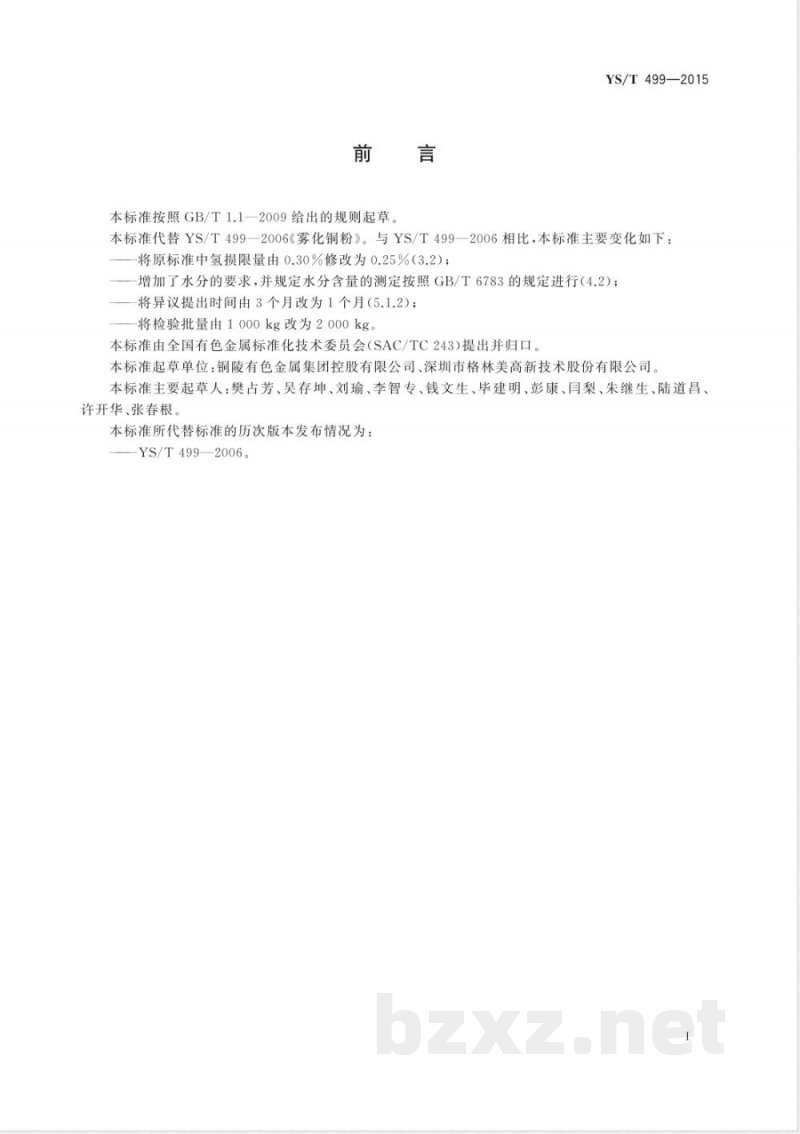

中华人民共和国有色金属行业标准 YS/T499—2015 《雾化铜粉》 2015-04-30 发布 2015-10-01 实施 前言 本标准按照 GB/T1.1-2009 起草，代替 YS/T499—2006《雾化铜粉》。相比原标准，本标准主要变化如下：将氢损限量由0.30%修改为0.25%；增加了水分要求，水分含量测定按 GB/T6783 进行；异议提出时间由3个月改为1个月；检验批量由1000 kg 改为2000 kg。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口，起草单位为铜陵有色金属集团控股有限公司和深圳市格林美高新技术股份有限公司，主要起草人包括樊占芳、吴存坤、刘瑜、李智专、钱文生、毕建明、彭康、闫梨、朱继生、陆道昌、许开华、张春根。 1 范围 本标准规定了雾化铜粉的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书以及订货单或合同内容，适用于水雾化工艺制得的雾化铜粉。 2 规范性引用文件 GB/T1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T1480 金属粉末干筛分法测定粒度 GB/T1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T5121.1 铜及铜合金化学分析方法 第1部分：铜含量的测定 GB/T5121.2 铜及铜合金化学分析方法 第2部分：磷含量的测定 GB/T5121.4 铜及铜合金化学分析方法 第4部分：碳、硫含量的测定 GB/T5121.28 铜及铜合金化学分析方法 第28部分：铬、铁、锰、钴、镍、锌、砷、硒、银、镉、锡、锑、碲、铅、铋含量测定 电感耦合等离子体质谱法 GB/T5158.2 金属粉末还原法测定氧含量 GB/T5314 粉末冶金用粉末取样方法 第2部分：氢还原时的质量损失（氢损） GB/T6283 化工产品中水分含量的测定 卡尔·费休法（通用方法） GB/T8170 数值修约规则与极限的表示和判定 3 要求 3.1 产品分类 雾化铜粉按粒度组成分为 FTW1、FTW2、FTW3 三个牌号。 3.2 化学成分 雾化铜粉的化学成分应符合表1规定： 表1 化学成分 杂质 | Cu | Fe | Pb | Zn | As | Sb | Bi | Ni | Sn | P | S | C | 氢损 | 硝酸不溶物 | 总和 ---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|--- 不小于 | 99.6 | - | 0.02 | - | 0.004 | - | 0.002 | 0.01 | 0.004 | 0.01 | 0.004 | 0.004 | 0.25% | 0.05 | 0.4 注：化学成分中不包括添加剂，如添加须注明名称和添加量。 3.3 水分 雾化铜粉水分含量应不大于0.04%。 3.4 物理性能 雾化铜粉的物理性能应符合表2规定： 表2 粒度组成（%） 牌号 | d<0.045mm | 0.045≤d<0.071mm | 0.071≤d<0.150mm | d≥0.150mm FTW1 | 30 | ≥50 | ≥97 | - FTW2 | 30~50 | 15~50 | 3 | - FTW3 | 40~60 | 3 | 3 | - 3.5 外观质量 雾化铜粉应色泽均匀、呈浅玫瑰红色，不得含有外来夹杂物和粉块。 3.6 其他 如有特殊要求，由供需双方协商。 4 试验方法 4.1 化学成分 4.1.1 Cu测定按GB/T5121.1执行。 4.1.2 Fe、Pb、Zn、As、Sb、Bi、Ni、Sn测定按GB/T5121.28执行。 4.1.3 P测定按GB/T5121.2执行。 4.1.4 S、C测定按GB/T5121.4执行，氢损按GB/T5158.2执行。 4.1.5 硝酸不溶物测定按附录A执行。 4.2 水分 水分测定按GB/T6283执行。 4.3 物理性能 粒度组成测定按GB/T1480及GB/T1482规定执行。
