【其他行业标准】 铌钛合金化学分析方法 第4部分：碳量的测定 高频燃烧红外吸收法

中华人民共和国有色金属行业标准YS/T 861.4--2013
钛合金化学分析方法
第4部分：碳量的测定
高频燃烧红外吸收法
Methods for chemical analysis of niobium-titanium alloy--Part 4:Determination of carbon content-The high-frequency infrared absorption method2013-04-25发布
2013-09-01实施

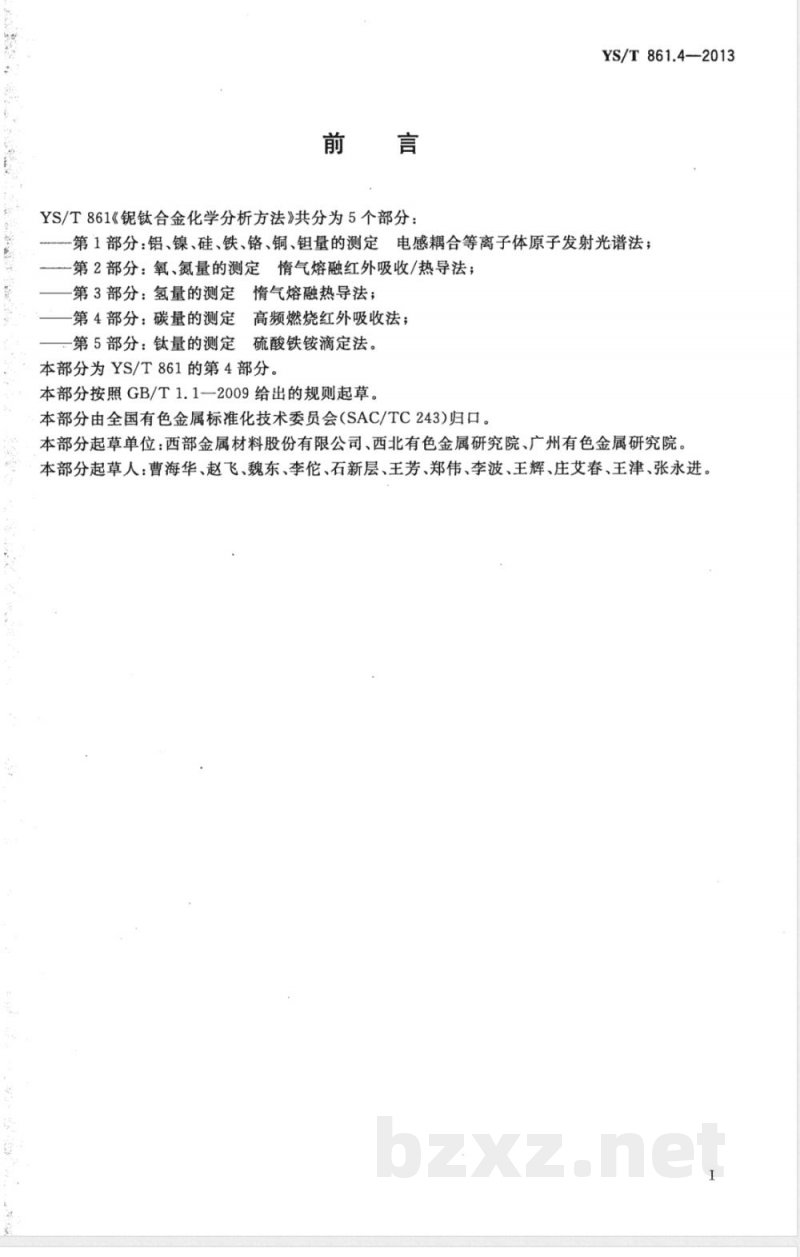

YS/T861《锯钛合金化学分析方法》共分为5个部分：YS/T861.4-2013
第1部分：铝、镍、硅、铁、铬、铜、钼量的测定电感耦合等离子体原子发射光谱法第2部分：氧、氮量的测定惰气熔融红外吸收/热导法；第3部分：氢量的测定惰气熔融热导法；第4部分：碳量的测定高频燃烧红外吸收法；第5部分：钛量的测定硫酸铁铵滴定法。本部分为YS/T861的第4部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分起草单位：西部金属材料股份有限公司、西北有色金属研究院、广州有色金属研究院。本部分起草人：曹海华、赵飞、魏东、李佗、石新层、王芳、郑伟、李波、王辉、庄艾春、王津、张永进。1范围
锯钛合金化学分析方法
第4部分：碳量的测定
高频燃烧红外吸收法
YS/T861的本部分规定了铌钛合金材料中碳量的测定方法。本部分适用于钜钛合金材料中碳量的测定，测定范围：0.0020%～0.10%。2方法提要
YS/T861.4—2013
试样在高频感应炉中通氧燃烧生成二氧化碳或一氧化碳，一氧化碳在催化炉中转化成二氧化碳；二氧化碳在红外池中进行检测。3试剂
3.1钨助熔剂（含碳量不大于0.0005%）。3.2陶瓷埚：在1000℃～1100℃的马弗炉中至少灼烧2h后，置于干燥器中保存。3.3氧气体积分数99.5%。
标准样品：选择与试料成分、碳含量相近的标准样品或其他适用标准样品。4仪器
高频红外碳硫分析仪：仪器灵敏度不小于0.00001%。5试样
5.1试样为均匀的屑状样品。
5.2加工过程要避免样品过热，不允许使用任何冷却剂，加工好的试样应防止污染。6分析步骤
仪器预热
仪器分析前要充分预热，使仪器的各项指标达到设定值。6.2仪器检漏
利用仪器检漏程序或其他辅助设备确定仪器无漏气现象。6.3仪器校准
用标准样品（3.4)进行校准，使分析值在标准值的允许波动范围内。1
YS/T 861.4—2013

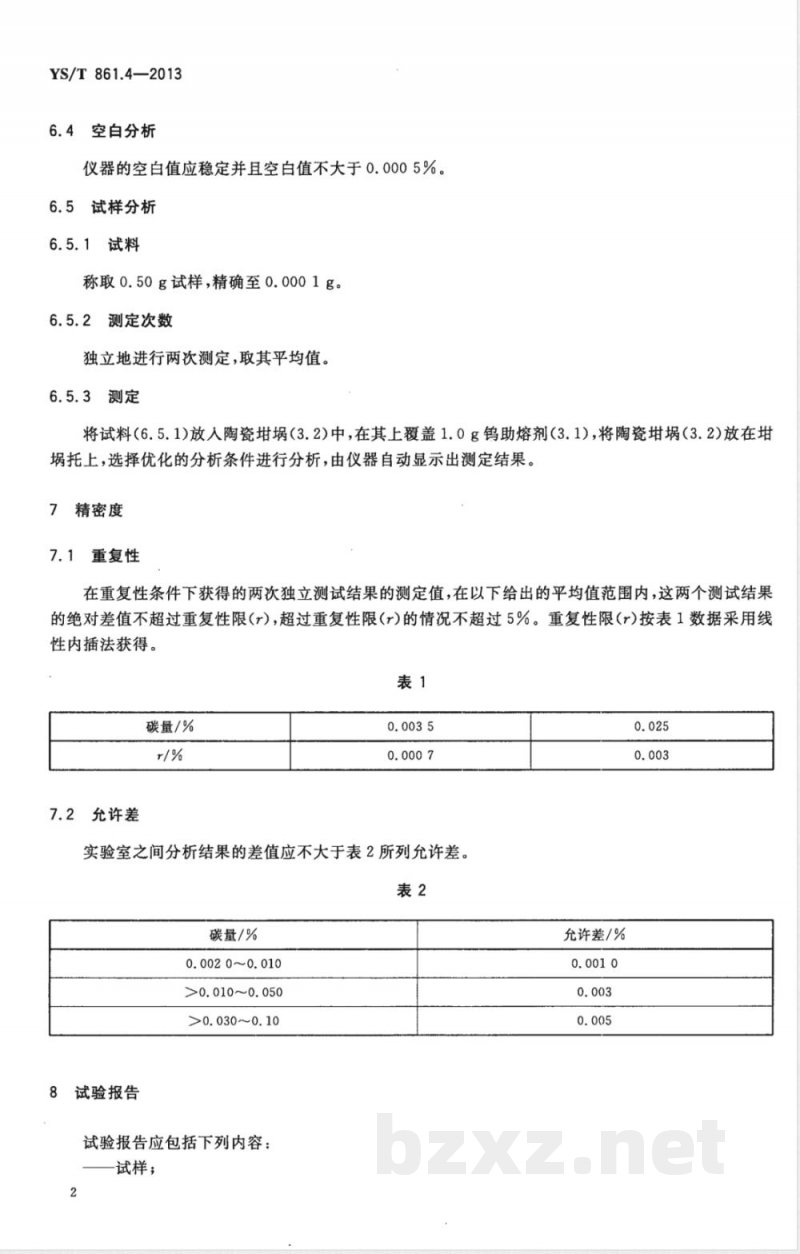

6.4空白分析
仪器的空白值应稳定并且空白值不大于0.0005%。6.5试样分析www.bzxz.net
称取0.50g试样，精确至0.0001g。6.5.2测定次数
独立地进行两次测定，取其平均值。6.5.3测定
将试料(6.5.1)放入陶瓷埚(3.2)中，在其上覆盖1.0g钨助熔剂(3.1)，将陶瓷埚(3.2)放在埚托上，选择优化的分析条件进行分析，由仪器自动显示出测定结果。7精密度
7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限（r），超过重复性限（r）的情况不超过5%。重复性限（r）按表1数据采用线性内插法获得。
碳量/%
7.2允许差
实验室之间分析结果的差值应不大于表2所列允许差。表2
碳量/%
0.0020~0.010
>0.010～0.050
>0.030~0.10
8试验报告
试验报告应包括下列内容：
试样；
允许差/%

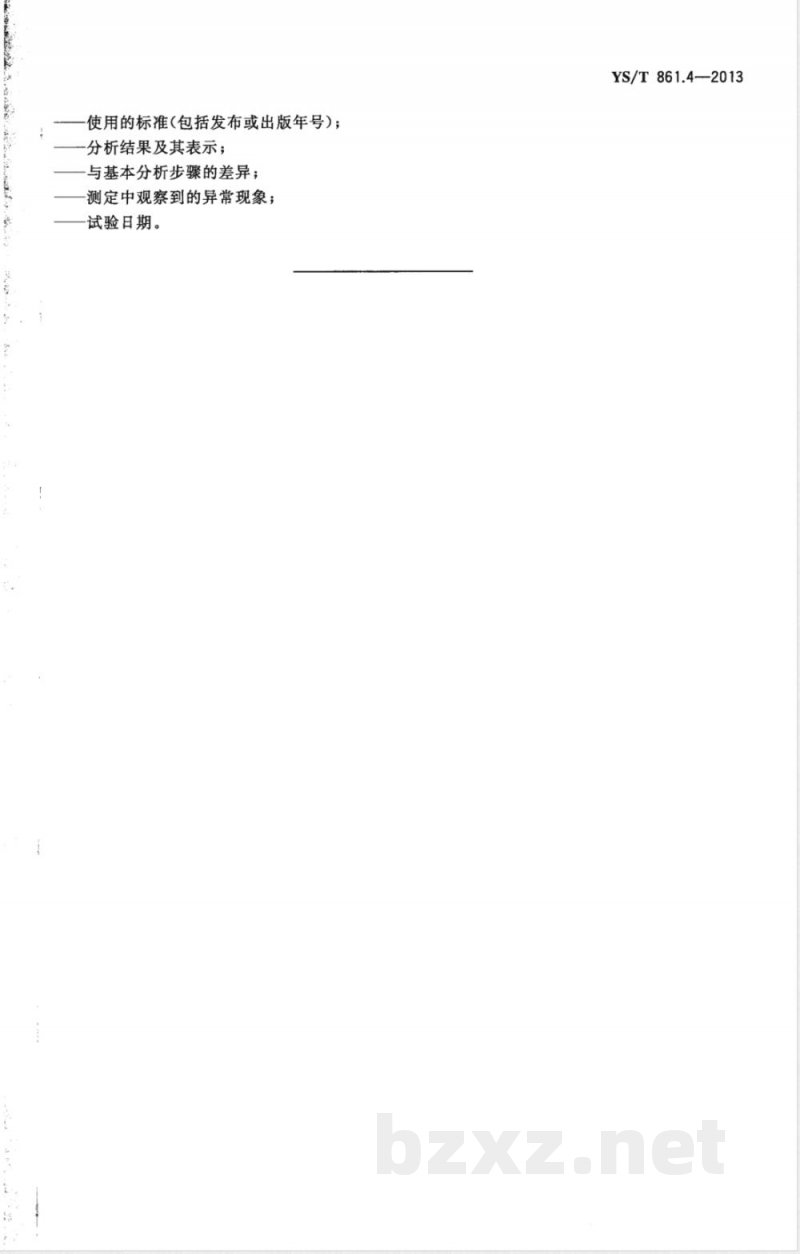

使用的标准（包括发布或出版年号）；-分析结果及其表示；
与基本分析步骤的差异；
测定中观察到的异常现象；
试验日期。
YS/T 861.4—2013
YS/T 861.4-2013
打印日期：2013年7月25日F009
中华人民共和国有色金属
行业标准
钛合金化学分析方法
第4部分：碳量的测定
高频燃烧红外吸收法
YS/T861.4--2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2013年7月第一版2013年7月第一次印刷书号：155066·2-25659定价14.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
