您的位置：
标准下载网 >>
标准分类 >>
其他行业标准 >>
YS/T 861.2-2013铌钛合金化学分析方法　第2部分：氧、氮量的测定　惰气熔融红外吸收/热导法

【其他行业标准】铌钛合金化学分析方法　第2部分：氧、氮量的测定　惰气熔融红外吸收/热导法

本网站发布时间： 2025-12-12 11:35:55

YS/T861.2-2013
现行
　点击下载此标准

基本信息

标准号：
YS/T 861.2-2013
标准名称：
铌钛合金化学分析方法　第2部分：氧、氮量的测定　惰气熔融红外吸收/热导法
标准类别：
其他行业标准
英文名称：
Methods for chemical analysis of niobium-titanium alloy—Part 2:Determination of oxygen and nitrogen content—Inert gas fusion infrared/thermal conductivity method
标准状态：
现行
发布日期：
2013-04-25
实施日期：
2013-09-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
1.56 MB

手机扫码下载更方便

标准分类号

标准ICS号：
冶金>>有色金属>>77.120.99其他有色金属及其合金
中标分类号：
冶金>>有色金属及其合金产品>>H63稀有高熔点金属及其化合物

关联标准

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0
出版日期：
2013-09-01

其他信息

起草人：
杨军红、石新层、张江峰、魏东、高晓莉、刘建斌、庄艾春、肖红新、唐维学、曹振华、宋晓力。
起草单位：
西部金属材料股份有限公司、广州有色金属研究院、北京有色金属研究总院
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)
相关标签：
钛合金化学分析方法测定熔融红外吸收热导法

标准简介/下载

点击下载

标准简介：

YS/T861的本部分规定了铌钛合金中氧量和氮量的测定方法。本部分适用于铌钛合金中氧量和氮量的测定,氧量测定范围:0.0010%~0.25%,氮量测定范围:0.0005%~0.025%。
YS/T861《铌钛合金化学分析方法》共分为5个部分。
———第1部分:铝、镍、硅、铁、铬、铜、钽量的测定电感耦合等离子体原子发射光谱法;
———第2部分:氧、氮量的测定惰气熔融红外吸收/热导法;
———第3部分:氢量的测定惰气熔融热导法;
———第4部分:碳量的测定高频燃烧红外吸收法;
———第5部分:钛量的测定硫酸铁铵滴定法。
本部分为YS/T861的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。
本部分起草单位:西部金属材料股份有限公司、广州有色金属研究院、北京有色金属研究总院。
本部分起草人:杨军红、石新层、张江峰、魏东、高晓莉、刘建斌、庄艾春、肖红新、唐维学、曹振华、宋晓力。

标准内容

部分标准内容：

ICS77.120.99
中华人民共和国有色金属行业标准YS/T861.2-2013
锯钛合金化学分析方法
第2部分：氧、氮量的测定
情气熔融红外吸收/热导法
Methods for chemical analysis of niobium-titanium alloy-Part 2:Determination of oxygen and nitrogen content-Inert gas fusion infrared/thermal conductivity method2013-04-25发布
中华人民共和国工业和信息化部发布
2013-09-01实施

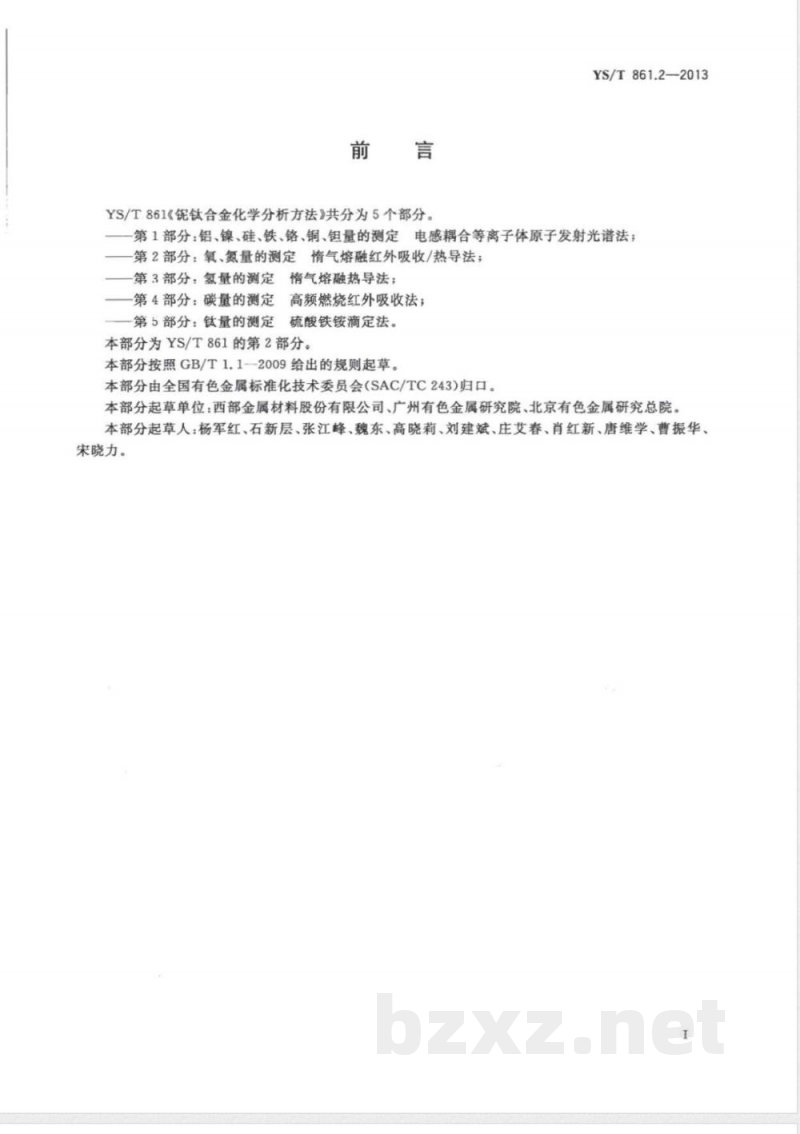

YS/T861《锯钛合金化学分析方法》共分为5个部分。YS/T861.2—2013
第1部分：铝、镍、硅、铁、铬、铜、钼量的测定电感耦合等离子体原子发射光谱法；第2部分：氧、氮量的测定
情气熔融红外吸收/热导法；
第3部分：氢量的测定
第4部分：碳量的测定
情气熔融热导法；
高频燃烧红外吸收法；
硫酸铁铵滴定法。
第5部分：钛量的测定
本部分为YS/T861的第2部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分起草单位：西部金属材料股份有限公司、广州有色金属研究院、北京有色金属研究总院。本部分起草人：杨军红、石新层、张江峰、魏东、高晓莉、刘建斌、庄艾春、肖红新、唐维学、曹振华、宋晓力。

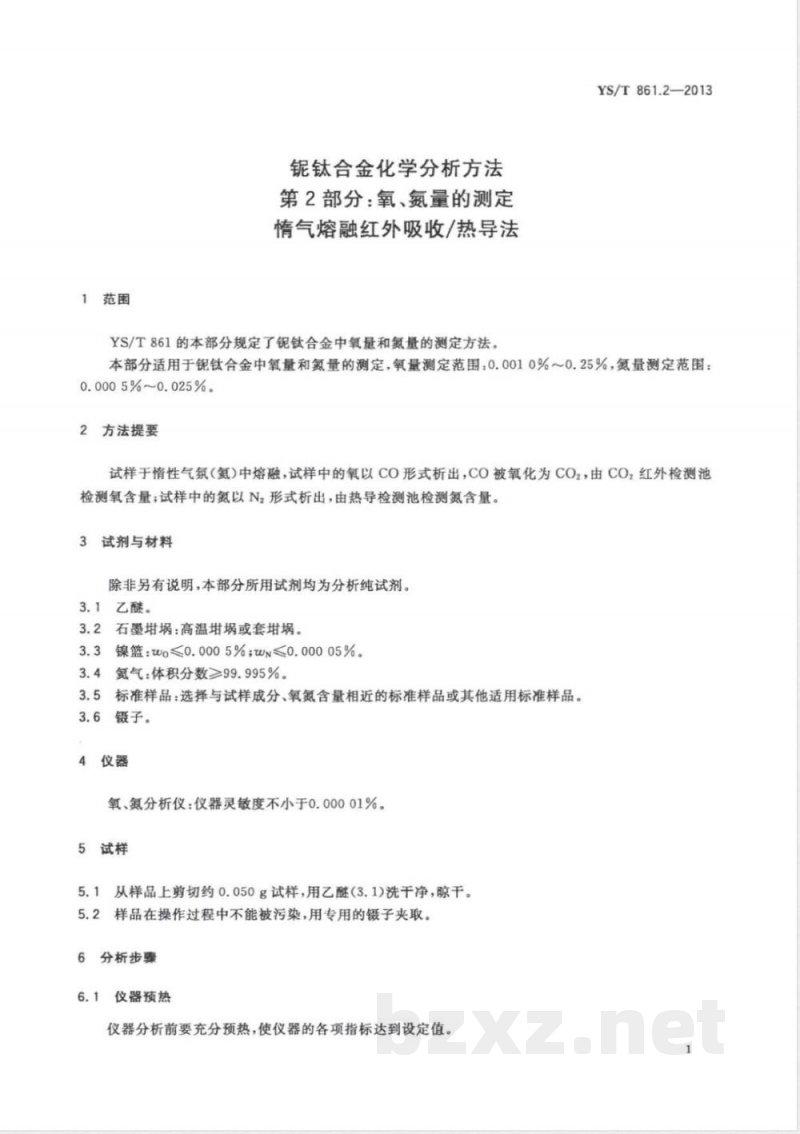

1范围
锯钛合金化学分析方法
第2部分：氧、氮量的测定
情气熔融红外吸收/热导法
YS/T861的本部分规定了锯钛合金中氧量和氮量的测定方法。YS/T861.2—2013
本部分适用于锯钛合金中氧量和氮量的测定.氧量测定范围：0.0010%~0.25%，氯量测定范围0.0005%~0.025%。
方法提要
试样于情性气氛（）中熔融，试样中的氧以CO形式析出，CO被氧化为CO2，由COz红外检测池检测氧含量；试样中的氮以N2形式析出，由热导检测池检测氮含量。3试剂与材料
除非另有说明，本部分所用试剂均为分析纯试剂。3.1乙醚。
3.2石墨：高温埚或套
3.3镍篮：wo0.0005%；w<0.00005%3.4氮气：体积分数≥99.995%。3.5标准样品：选择与试样成分、氧氮含量相近的标准样品或其他适用标准样品。3.6镊子。
4仪器
氧、氮分析仪：仪器灵敏度不小于0.00001%。5试样
5.1从样品上剪切约0.050g试样，用乙醛（3.1）洗干净，晾干。样品在操作过程中不能被污染，用专用的镊子夹取。5.2
分析步骤
仪器预热
仪器分析前要充分预热，使仪器的各项指标达到设定值。1

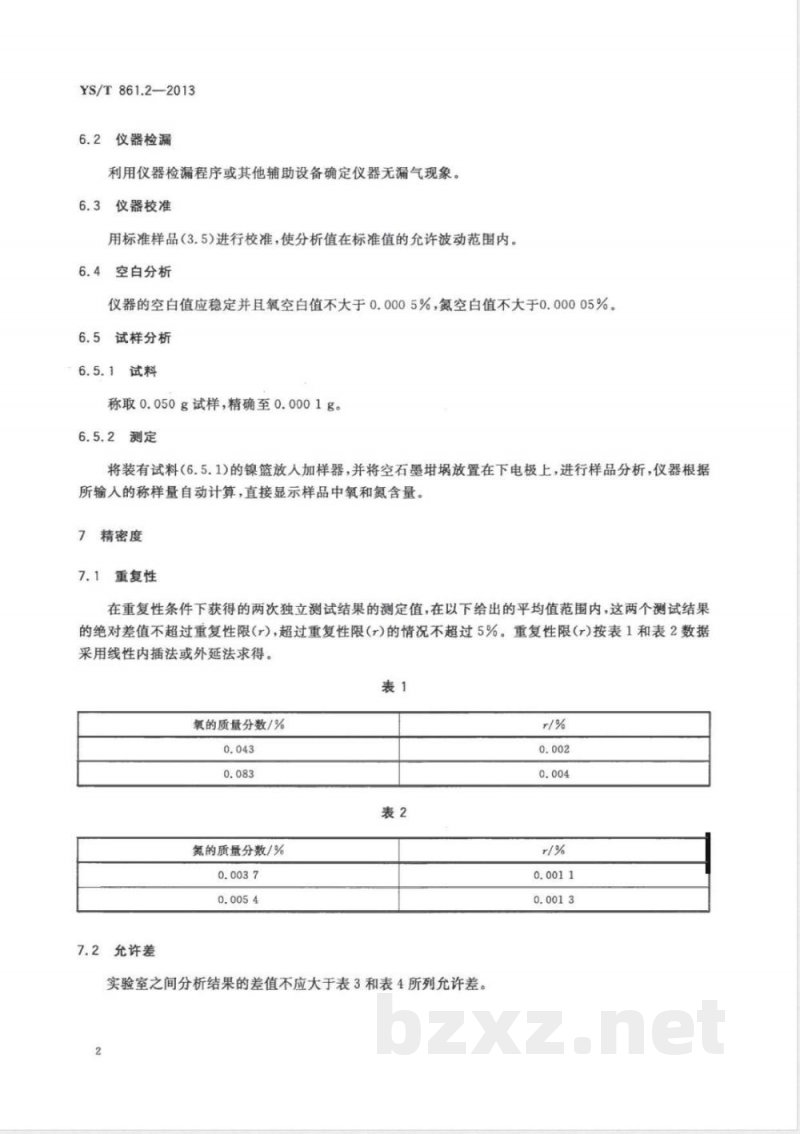

YS/T861.2—2013
仪器检漏
利用仪器检漏程序或其他辅助设备确定仪器无漏气现象。6.3
仪器校准
用标准样品（3.5）进行校准，使分析值在标准值的允许波动范围内。6.4空白分析
仪器的空白值应稳定并且氧空白值不大于0.0005%，氮空白值不大于0.00005%6.5试样分析
称取0.050g试样，精确至0.0001g。6.5.2测定
将装有试料（6.5.1）的镍篮放人加样器，并将空石璃放置在下电极上，进行样品分析，仪器根据所输人的称样量自动计算，直接显示样品中氧和氮含量。7精密度
7.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在以下给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限(r)，超过重复性限(r)的情况不超过5%。重复性限(r)按表1和表2数据采用线性内插法或外延法求得。表1
氧的质量分数/%
氮的质量分数/%
7.2允许差

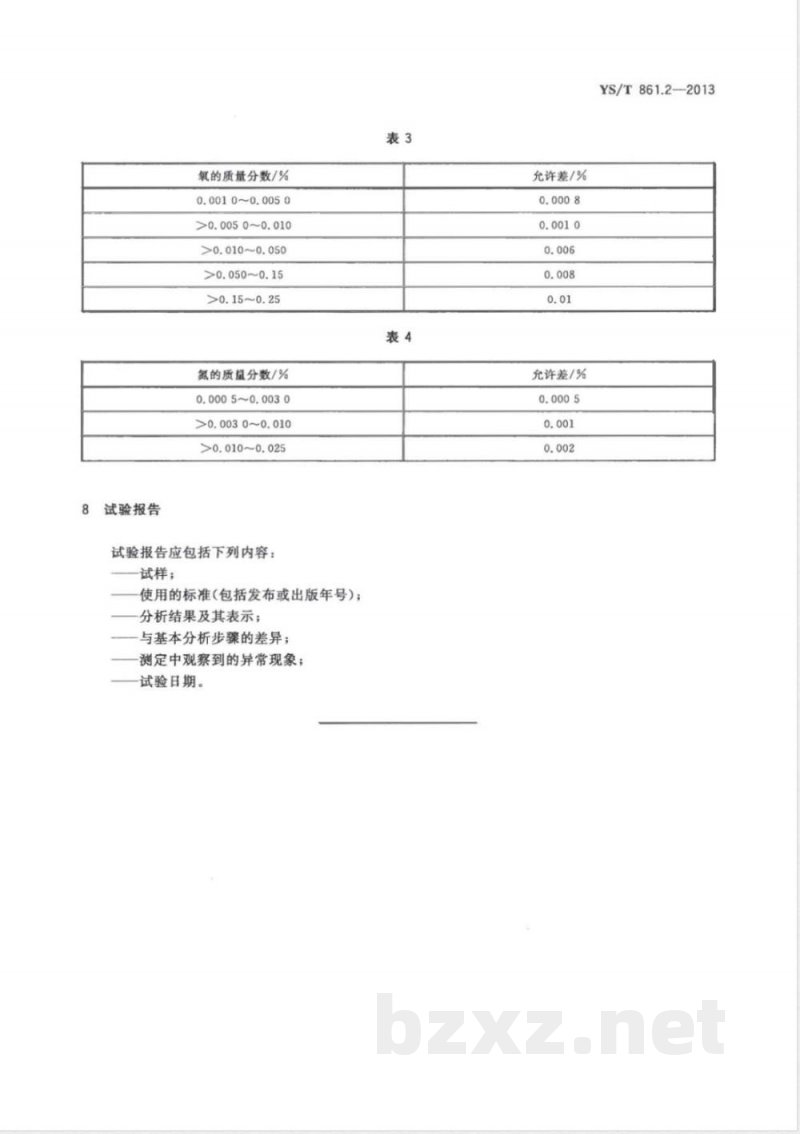

实验室之间分析结果的差值不应大于表3和表4所列允许差。2
试验报告
氧的质量分数/%
0.0010~0.0050
>0.0050~0.010
>0.010~0.050
>0.050~0.15
>0.15~0.25
氮的质量分数/%
0.0005~0.0030
>0.0030~0.010
>0.010~0.025
试验报告应包括下列内容：
试样；
使用的标准（包括发布或出版年号）；分析结果及其表示；
与基本分析步骤的差异；
测定中观察到的异常现象；
试验日期。
允许差/%
充许差/%
YS/T861.2—2013
YS/T861.2-2013
中华人民共和国有色金属
行业标准wwW.bzxz.Net
锯钛合金化学分析方法
第2部分：氧、氮量的测定
情气熔融红外吸收/热导法
YS/T861.2—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045)网址www.spc.net.cn
发行中心：（010)51780235
总编室：（010)64275323
读者服务部：（010）68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
字数6千字
开本880X12301/16
印张0.5
2013年7月第一版2013年7月第一次印刷*
书号：155066·2-256573
由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010)68510107
