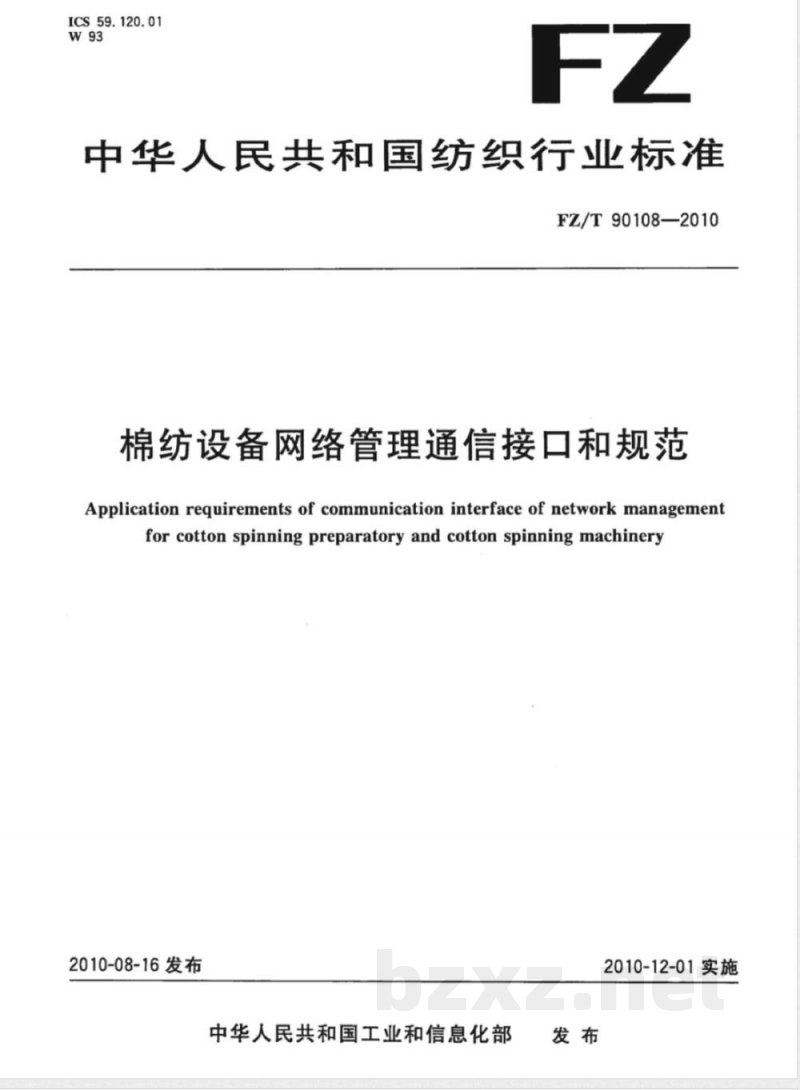

FZ/T90108-2010
现行
　点击下载此标准

基本信息

标准号：
FZ/T 90108-2010
标准名称：
棉纺设备网络管理通信接口和规范
标准类别：
纺织行业标准(FZ)
英文名称：
Application requirements of communication interface of network management for cotton spinning preparatory and cotton spinning machinery
标准状态：
现行
发布日期：
2010-08-16
实施日期：
2010-12-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
7.38 MB

手机扫码下载更方便

标准分类号

标准ICS号：
纺织和皮革技术>>纺织机械>>59.120.01纺织机械综合
中标分类号：
纺织>>纺织机械与器具>>W93纺部机械与器具

关联标准

出版信息

出版社：
中国标准出版社
页数：
20页
标准价格：
21.0
出版日期：
2010-12-01

其他信息

起草人：
曾延波、孙凉远、李士光、吕渭贤、叶平、李旭芳、周锦碚等
起草单位：
中国纺织机械器材工业协会、西门子（中国）有限公司等
提出单位：
中国纺织工业协会
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国纺织机械与附件标准化技术委员会
相关标签：
棉纺设备网络管理通信接口规范

标准简介/下载

点击下载

标准简介：

本标准规定了棉纺设备进行数字化联网，实现设备集中管理的监控网络的基本要求、网络设备的基本要求、网络设备的通信接口规范、棉纺设备的数据信息结构。本标准适用于棉纺设备的联网。棉纺设备制造商在开发、设计、生产时应考虑本标准的规定，棉纺生产企业在进行集中控制系统建设以及选择棉纺设备时也可参考本标准。

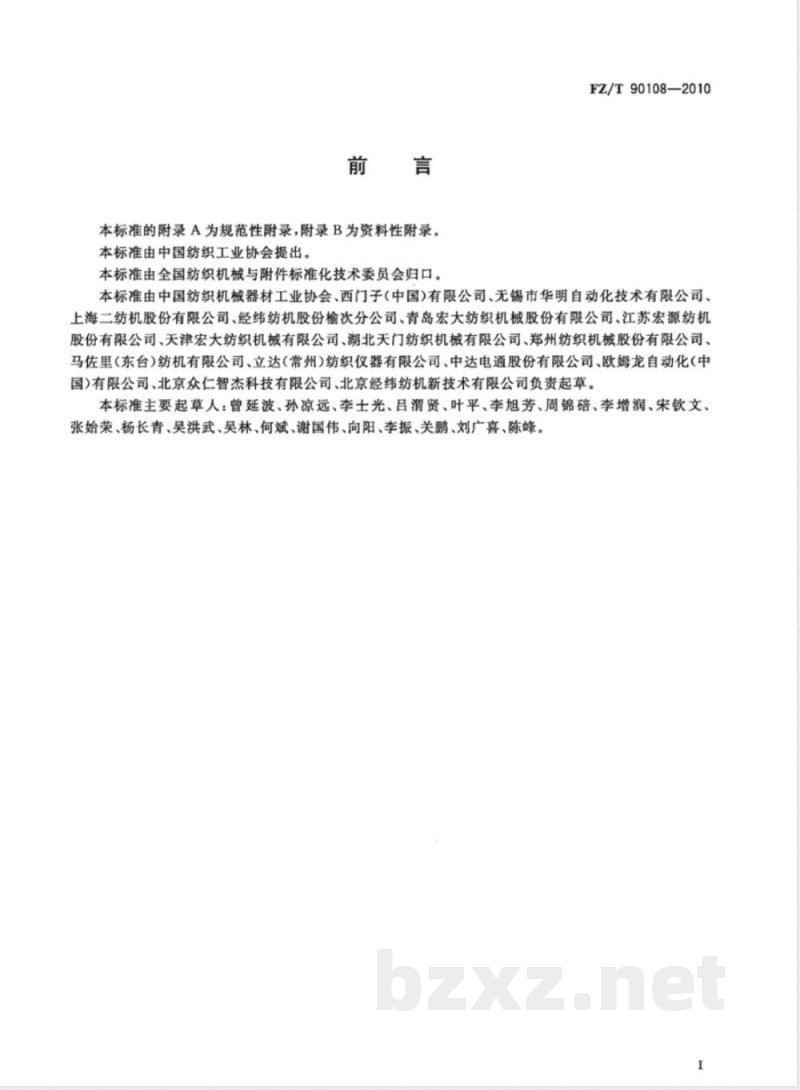

本标准的附录A 为规范性附录,附录B为资料性附录。
本标准由中国纺织工业协会提出。
本标准由全国纺织机械与附件标准化技术委员会归口。
本标准由中国纺织机械器材工业协会、西门子(中国)有限公司、无锡市华明自动化技术有限公司、上海二纺机股份有限公司、经纬纺机股份榆次分公司、青岛宏大纺织机械股份有限公司、江苏宏源纺机股份有限公司、天津宏大纺织机械有限公司、湖北天门纺织机械有限公司、郑州纺织机械股份有限公司、马佐里(东台)纺机有限公司、立达(常州)纺织仪器有限公司、中达电通股份有限公司、欧姆龙自动化(中国)有限公司、北京众仁智杰科技有限公司、北京经纬纺机新技术有限公司负责起草。
本标准主要起草人:曾延波、孙凉远、李士光、吕渭贤、叶平、李旭芳、周锦碚、李增润、宋钦文、张始荣、杨长青、吴洪武、吴林、何斌、谢国伟、向阳、李振、关鹏、刘广喜、陈峰。
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T15157.7 频率低于3MHz的印制板连接器第7部分:有质量评定的具有通用插合特性的8位固定和自由连接器详细规范
GB/T15192 纺织机械用图形符号
GB/T15629.3 信息处理系统局域网第3部分:带碰撞检测的载波侦听多址访问(CSMA/CD)的访问方法和物理层规范
GB/T15969.5—2002 可编程序控制器第5部分:通信
GB/T16657.2 工业通信网络现场总线规范第2部分:物理层规范和服务定义

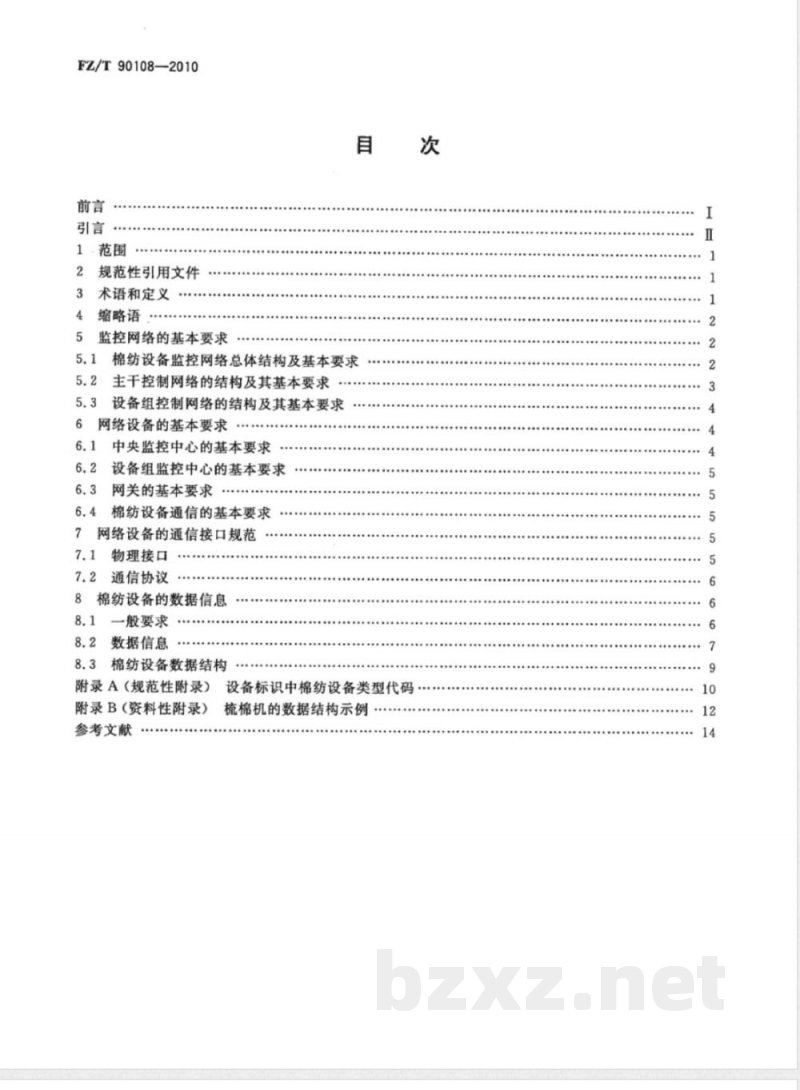

前言 Ⅰ
引言 Ⅱ
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 缩略语 2
5 监控网络的基本要求 2
5.1 棉纺设备监控网络总体结构及基本要求 2
5.2 主干控制网络的结构及其基本要求 3
5.3 设备组控制网络的结构及其基本要求 4
6 网络设备的基本要求 4
6.1 中央监控中心的基本要求 4
6.2 设备组监控中心的基本要求 5
6.3 网关的基本要求 5
6.4 棉纺设备通信的基本要求 5
7 网络设备的通信接口规范 5
7.1 物理接口 5
7.2 通信协议 6
8 棉纺设备的数据信息 6
8.1 一般要求 6
8.2 数据信息 7
8.3 棉纺设备数据结构 9
附录A (规范性附录) 设备标识中棉纺设备类型代码 10
附录B(资料性附录) 梳棉机的数据结构示例 12
参考文献 14

标准内容

部分标准内容：

中华人民共和国纺织行业标准 FZ/T90108-2010《棉纺设备网络管理通信接口和规范》由工业和信息化部发布，2010-08-16发布，2010-12-01实施。本标准由中国纺织工业协会提出，全国纺织机械与附件标准化技术委员会归口。起草单位包括中国纺织机械器材工业协会、西门子（中国）有限公司、无锡市华明自动化技术有限公司、上海二纺机股份有限公司、经纬纺机股份榆次分公司、青岛宏大纺织机械股份有限公司、江苏宏源纺机股份有限公司、天津宏大纺织机械有限公司、湖北天门纺织机械有限公司、郑州纺织机械股份有限公司、马佐里（东台）纺机有限公司、立达（常州）纺织仪器有限公司、中达电通股份有限公司、欧姆龙自动化（中国）有限公司、北京众仁智杰科技有限公司、北京经纬纺机新技术有限公司。主要起草人：曾延波、孙凉远、李士光、吕渭贤、叶平、李旭芳、周锦碚、李增润、宋钦文、张始荣、杨长青、吴洪武、吴林、何斌、谢国伟、向阳、李振、关鹏、刘广喜、陈峰。

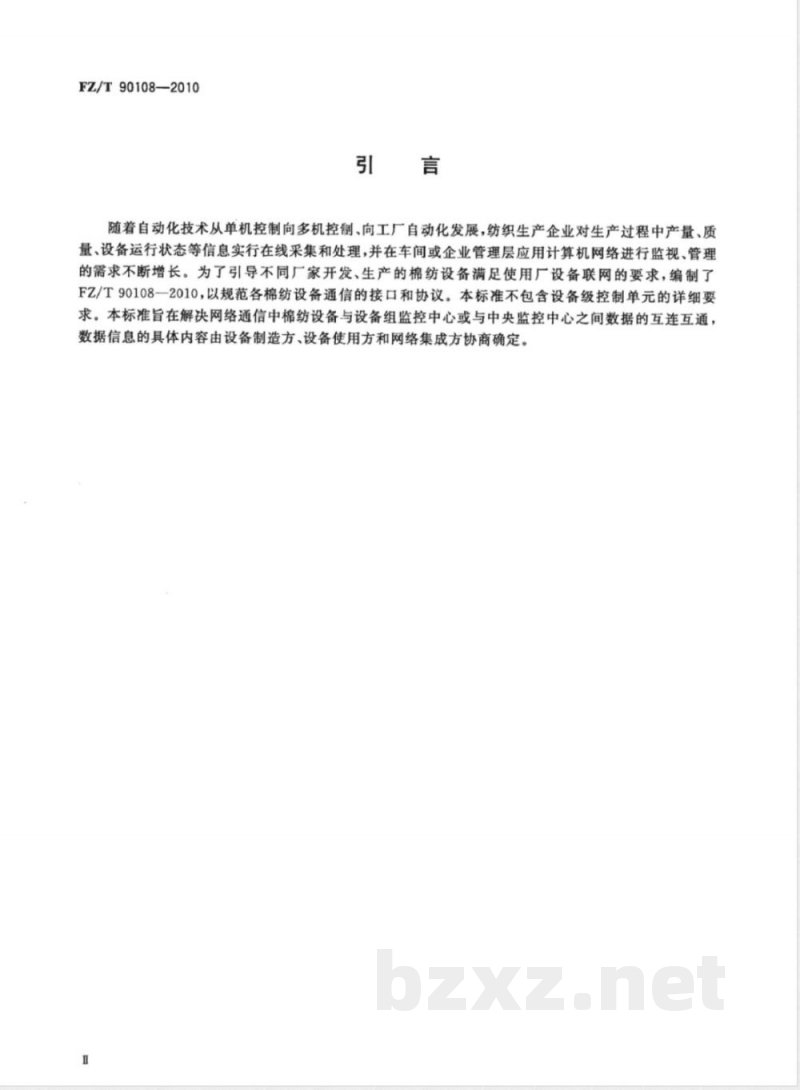

前言
随着自动化技术的发展，纺织生产企业对产量、质量、设备运行状态等信息的在线采集和处理，以及通过计算机网络进行监视和管理的需求不断增加。为引导不同厂家开发的棉纺设备满足联网要求，制定本标准以规范设备通信接口和协议。本标准不包含设备级控制单元的详细要求，旨在保证网络通信中棉纺设备与设备组监控中心或中央监控中心之间的数据互联互通，数据信息内容由设备制造方、设备使用方和网络集成方协商确定。

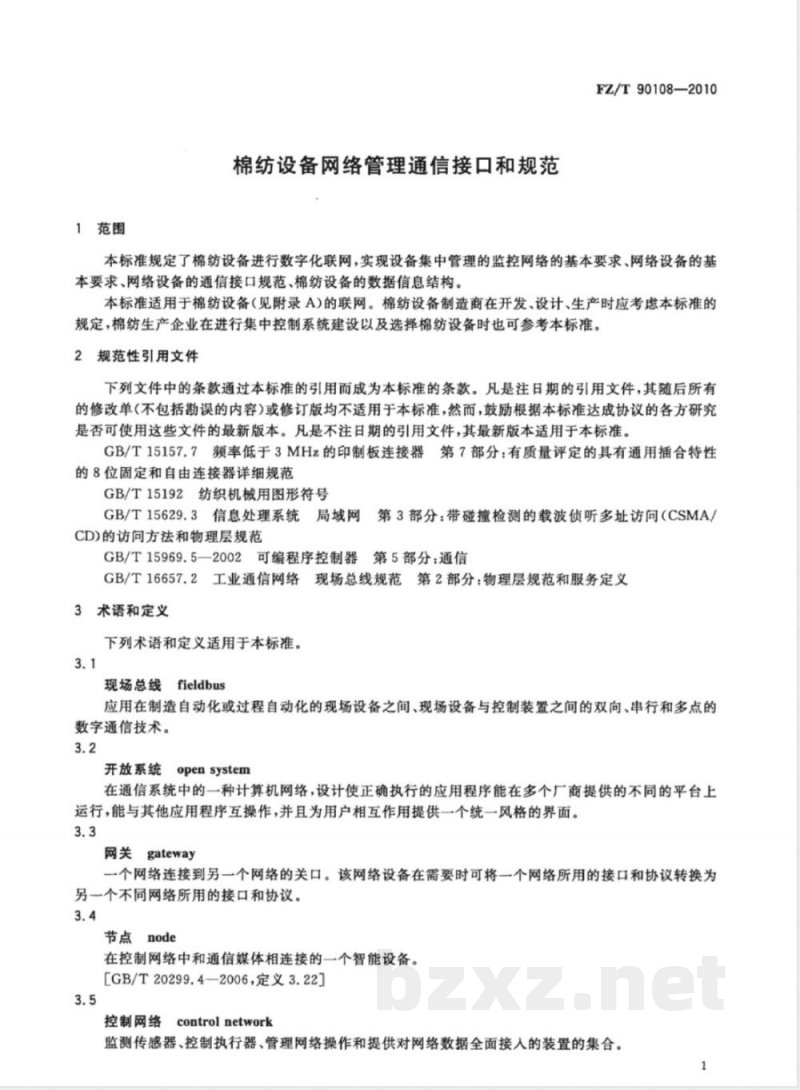

1 范围
本标准规定了棉纺设备进行数字化联网，实现设备集中管理的监控网络的基本要求、网络设备的基本要求、网络设备的通信接口规范及棉纺设备的数据信息结构。本标准适用于棉纺设备（见附录A）的联网，棉纺设备制造商在开发、设计、生产时应考虑本标准规定，棉纺生产企业在集中控制系统建设及选择设备时亦可参考。

2 规范性引用文件
本标准引用的文件成为本标准条款的一部分。注日期的引用文件，仅适用指定版本，不注日期的引用文件适用其最新版本。主要引用文件包括：
- GB/T15157.7 频率低于3MHz的印制板连接器第7部分：具有通用插合特性的8位固定和自由连接器规范
- GB/T15192 纺织机械用图形符号
- GB/T15629.3 信息处理系统局域网第3部分：带碰撞检测的载波侦听多址访问(CSMA/CD)及物理层规范
- GB/T15969.5-2002 可编程序控制器 第5部分：通信
- GB/T16657.2 工业通信网络现场总线规范 第2部分：物理层规范和服务定义

3 术语和定义
3.1 现场总线(fieldbus)
应用于制造自动化或过程自动化的现场设备之间、现场设备与控制装置之间的双向、串行、多点数字通信技术。

3.2 开放系统(open system)
通信系统中的一种计算机网络，设计使应用程序能在多个厂商提供的不同平台上运行，能够与其他应用程序互操作，并为用户提供统一风格的操作界面。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
