【其他行业标准】 SL系列上罗拉轴承

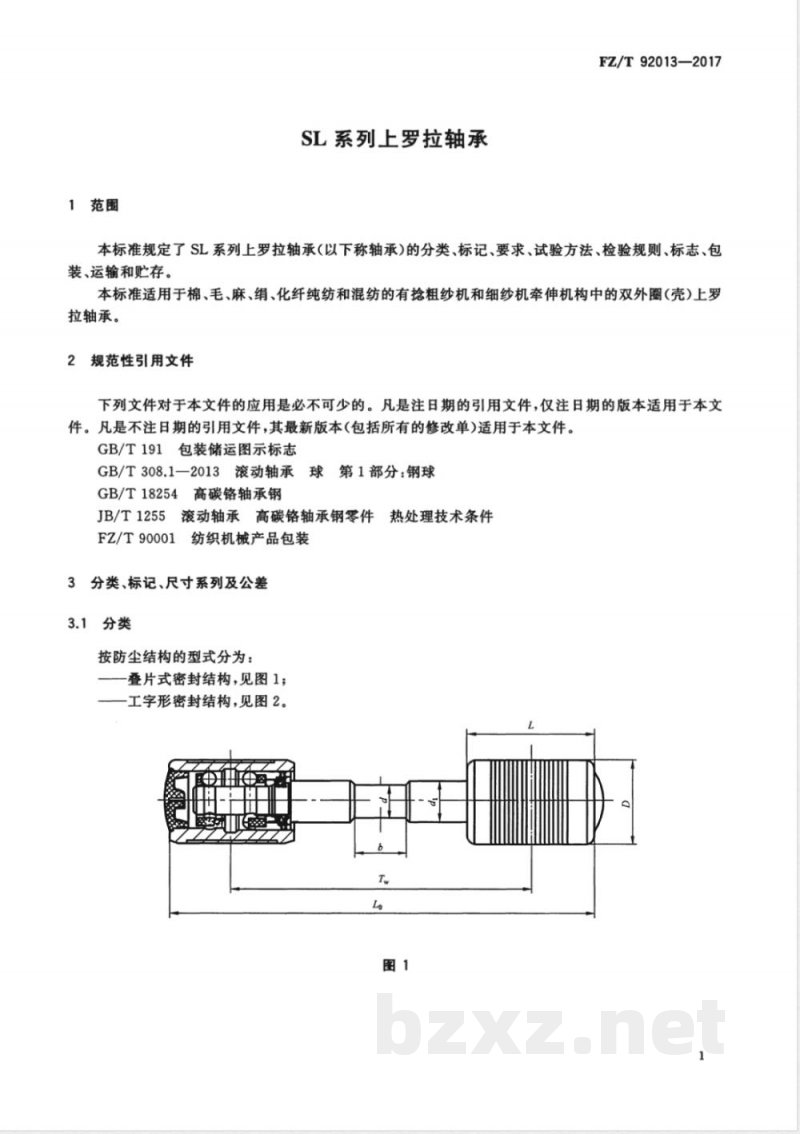

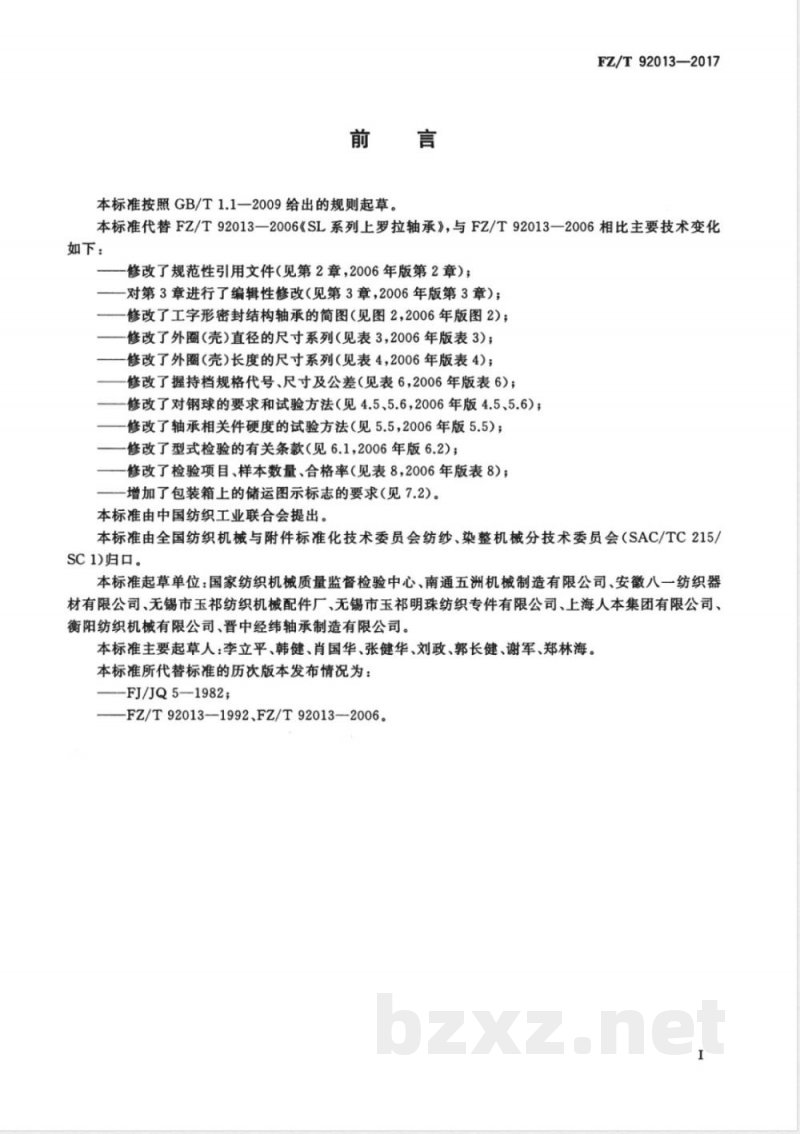

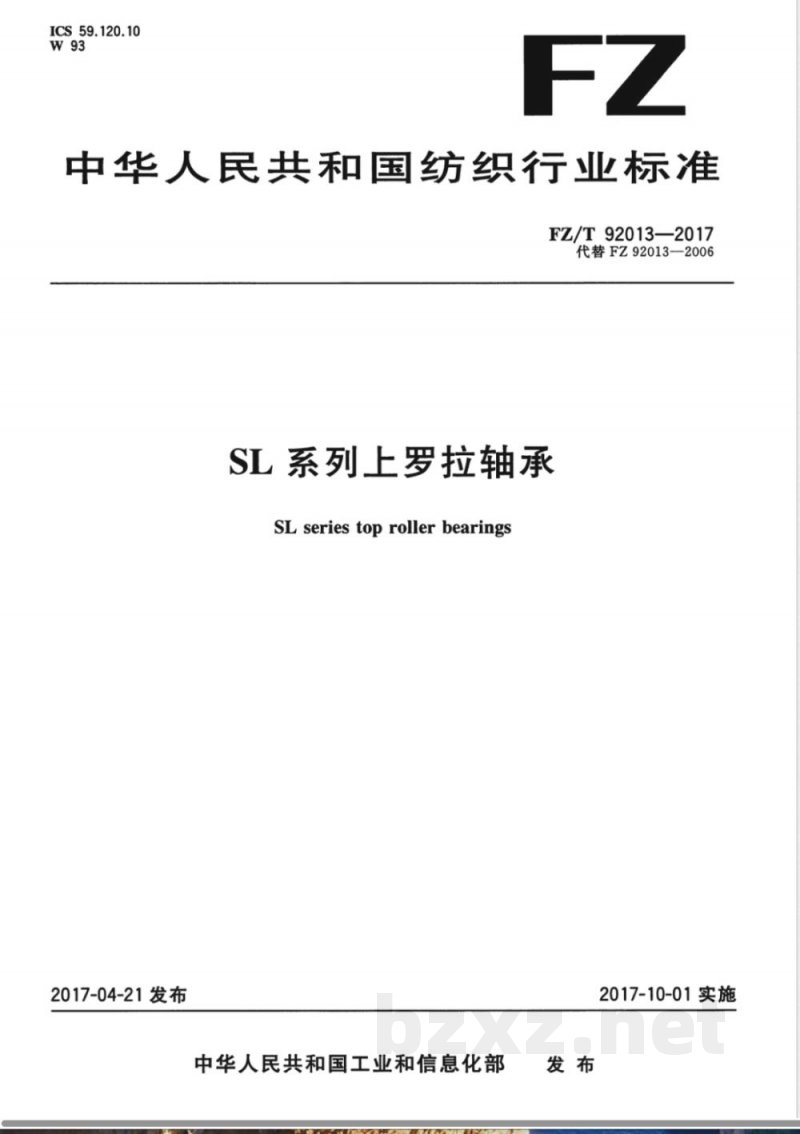

中华人民共和国纺织行业标准 FZ/T92013-2017《SL系列上罗拉轴承》代替 FZ/T92013-2006。本标准已于2017-04-21发布，自2017-10-01起实施。本标准按照 GB/T1.1-2009 规则起草，由中国纺织工业联合会提出，全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。起草单位包括国家纺织机械质量监督检验中心、南通五洲机械制造有限公司、安徽八一纺织器材有限公司、无锡市玉祁纺织机械配件厂、无锡市玉祁明珠纺织专件有限公司、上海人本集团有限公司、衡阳纺织机械有限公司、普中经纬轴承制造有限公司。主要起草人：李立平、韩健、肖国华、张健华、刘政、郭长健、谢军、郑林海。 前言 与 FZ/T92013-2006 相比，本标准主要技术变化包括：修改规范性引用文件；编辑第3章内容；修改工字形密封结构轴承简图；调整外圈（壳）直径和长度尺寸系列；修改握持档规格代号、尺寸及公差；调整钢球要求和试验方法；修改轴承相关件硬度试验方法；更新型式检验条款；调整检验项目、样本数量和合格率；增加包装箱上的储运图示标志要求。 1 范围 本标准规定了SL系列上罗拉轴承（以下称轴承）的分类、标记、要求、试验方法、检验规则、标志、包装、运输和贮存。适用于棉、毛、麻、绢、化纤纯纺和混纺的有抢粗纱机和细纱机牵伸机构中的双外圈上罗拉轴承。 2 规范性引用文件 GB/T191《包装储运图示标志》 GB/T308.1-2013《滚动轴承 球 第1部分：钢球》 GB/T18254《高碳铬轴承钢》 JB/T1255《滚动轴承高碳铬轴承钢零件热处理技术条件》 FZ/T90001-3《纺织机械产品包装》 3 分类、标记、尺寸系列及公差 3.1 分类 按防尘结构型式分为：叠片式密封结构（见图1）和工字形密封结构（见图2）。 3.2 标记 3.2.1 标记内容 轴承标记依次包含：SL、上罗拉轴承代号、防尘结构代号（见表1）、两外圈（壳）中心距T、外圈（壳）直径D、外圈（壳）长度L、握持档规格代号、外圈（壳）表面形式代号。当握持档尺寸超出表6所列范围时，用括号直接标注。 表1 防尘结构代号 叠片式密封: 1 工字形密封: 2 3.2.2 尺寸系列 两外圈（壳）中心距T的尺寸系列见表2；外圈（壳）直径D的尺寸系列及公差见表3；外圈（壳）长度L的尺寸系列及公差见表4。单位为毫米。
