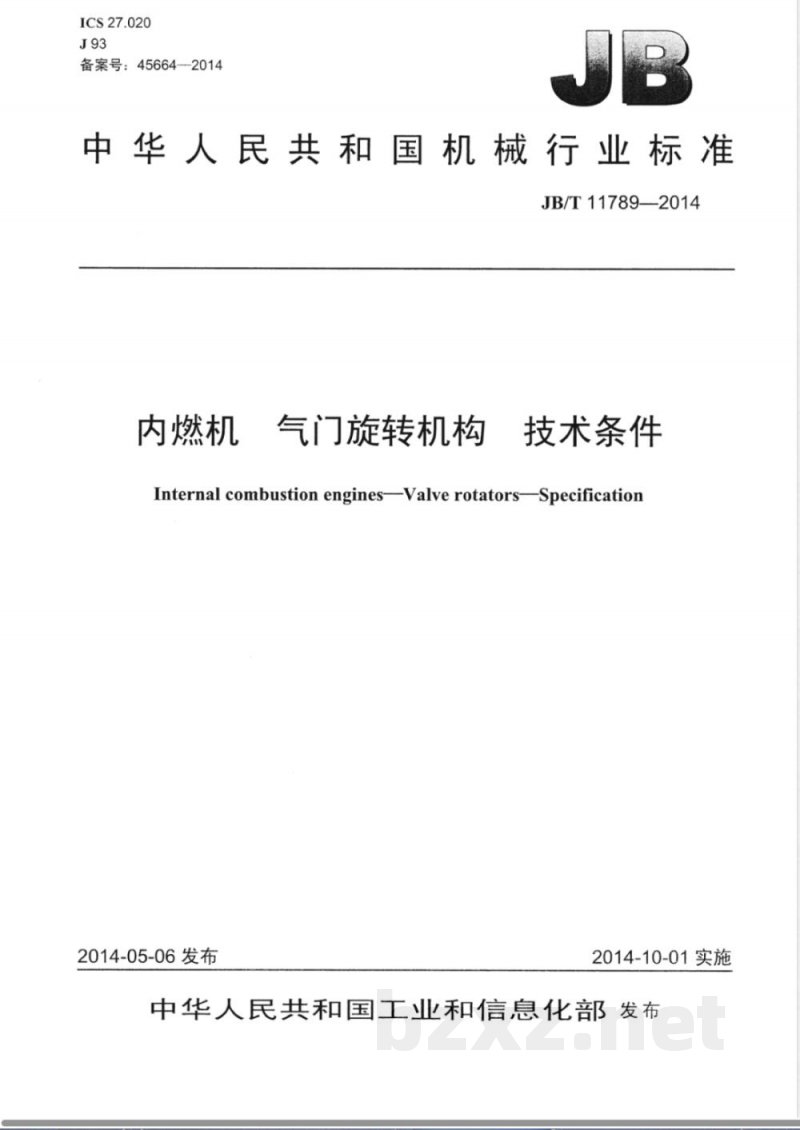

【其他行业标准】 内燃机 气门旋转机构 技术条件

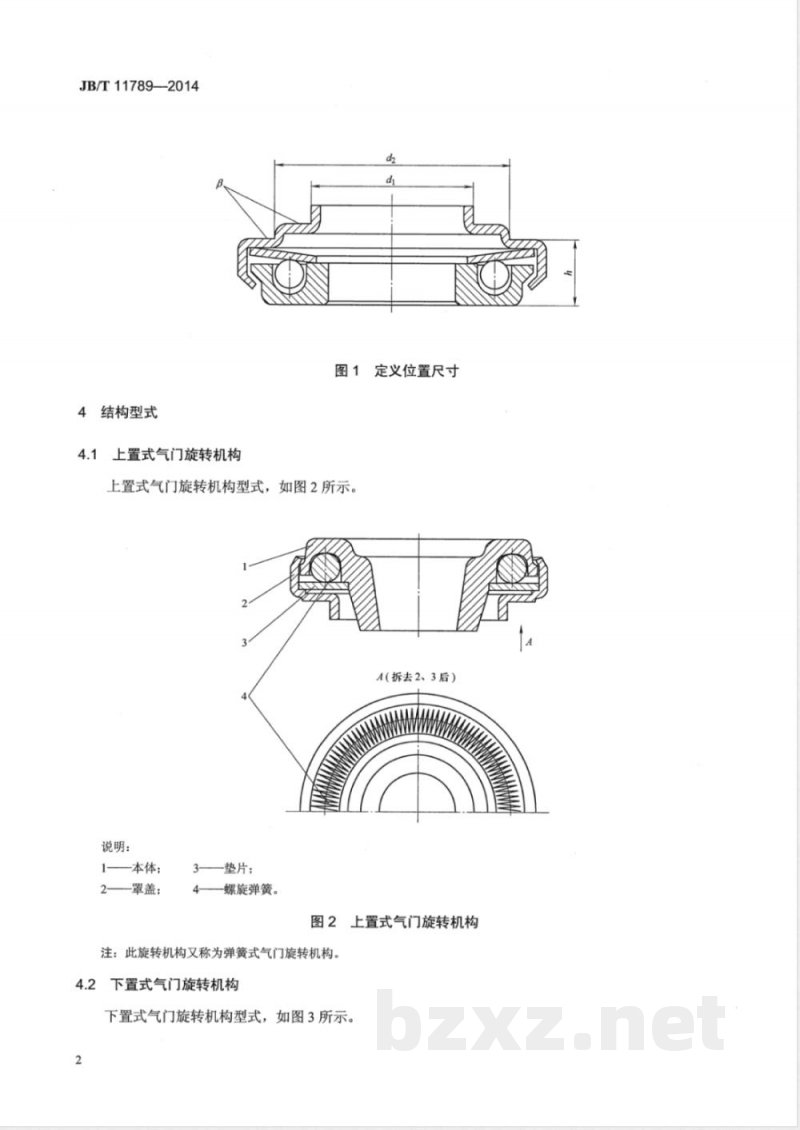

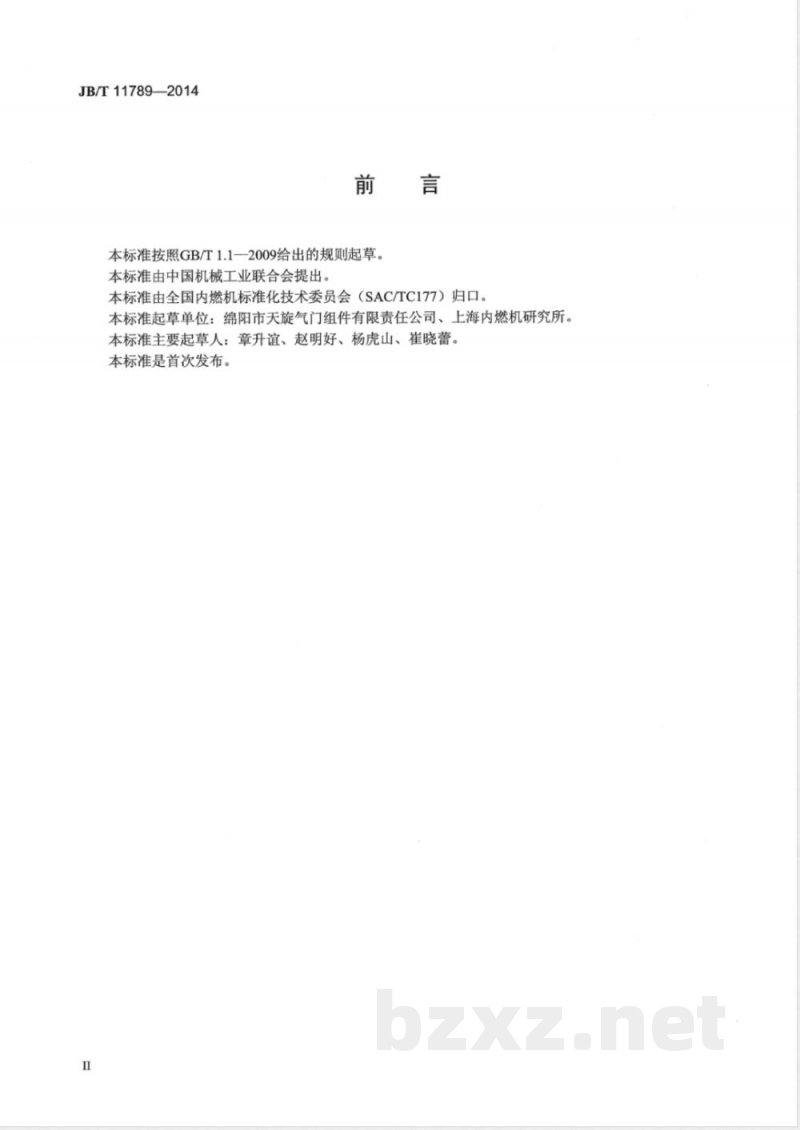

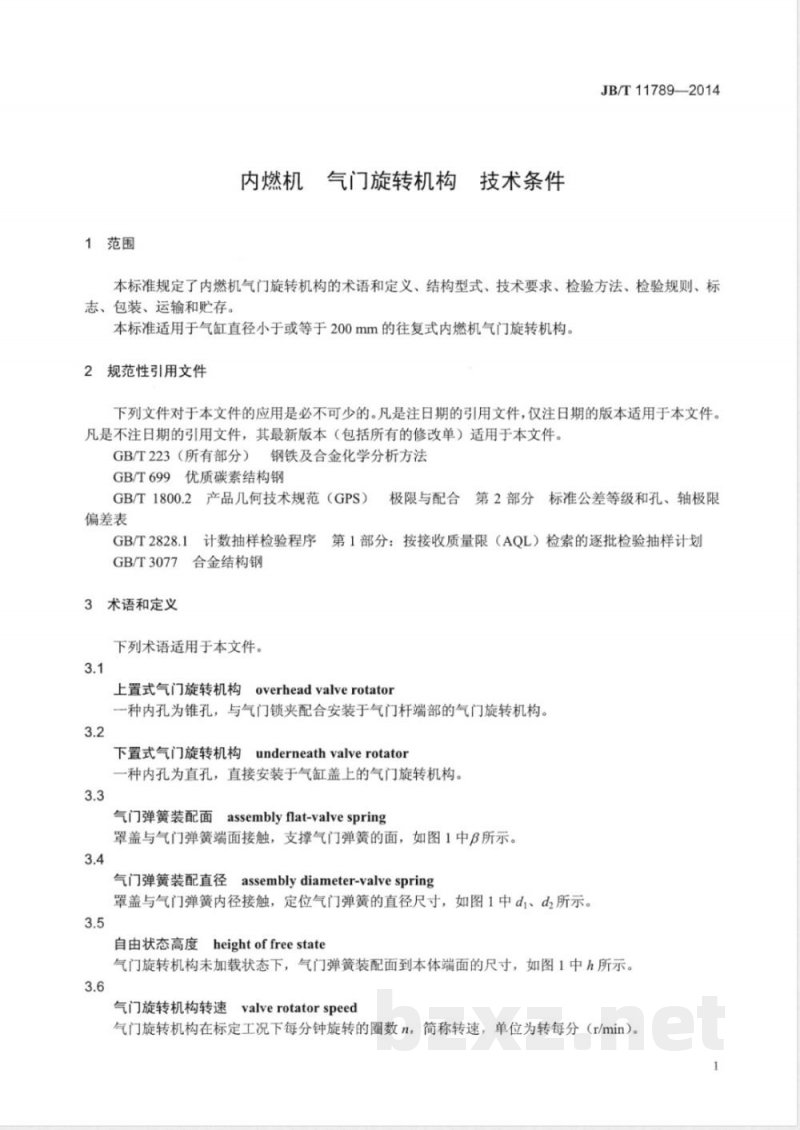

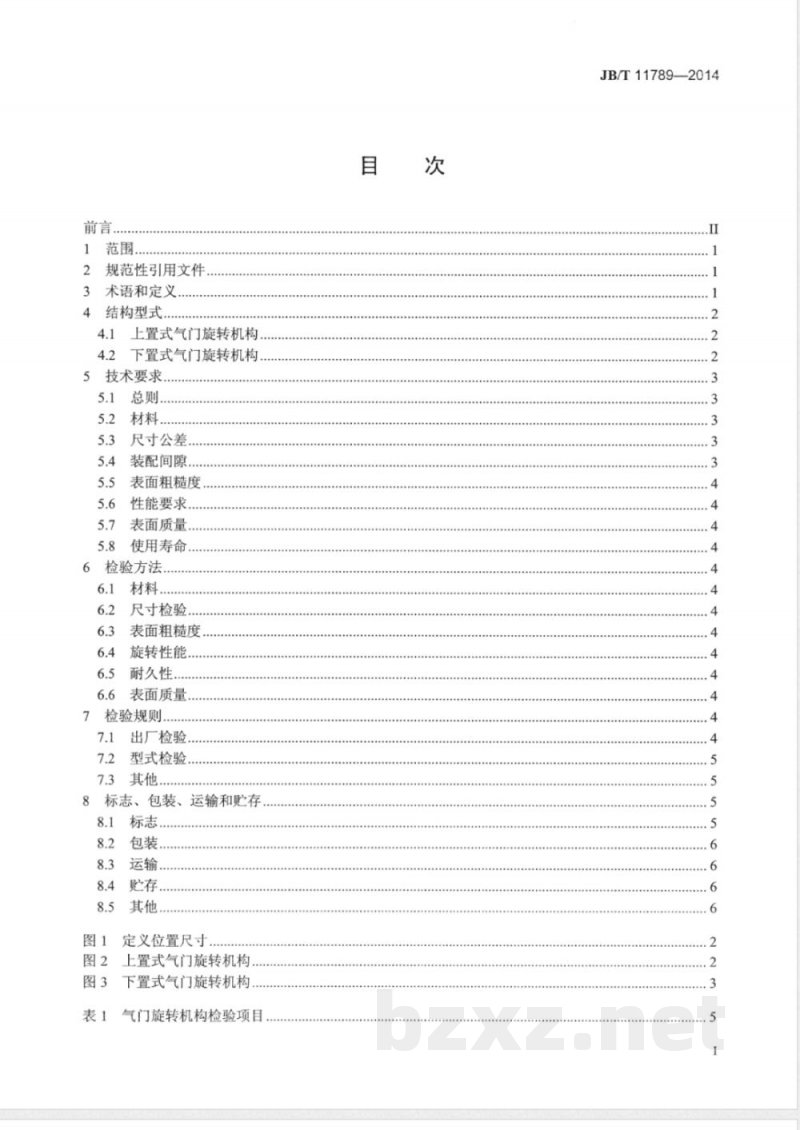

中华人民共和国机械行业标准 JB/T11789—2014 内燃机气门旋转机构技术条件 发布日期：2014-05-06 实施日期：2014-10-01 前言 本标准按照GB/T1.1—2009的规则起草，由中国机械工业联合会提出，由全国内燃机标准化技术委员会（SAC/TC177）归口。本标准起草单位为绵阳市天旋气门组件有限责任公司、上海内燃机研究所，主要起草人为章升谊、赵明好、杨虎山、崔晓蕾。本标准为首次发布。 1 范围 本标准规定了内燃机气门旋转机构的术语和定义、结构型式、技术要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于气缸直径小于或等于200mm的往复式内燃机气门旋转机构。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注日期的引用文件，其指定版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 - GB/T223 钢铁及合金化学分析方法（所有部分） - GB/T699 优质碳素结构钢 - GB/T1800.2 产品几何技术规范（GPS）偏差表 - GB/T2828.1 极限与配合第2部分标准公差等级和孔、轴极限计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 - GB/T3077 合金结构钢 3 术语和定义 3.1 上置式气门旋转机构（overhead valve rotator）: 一种内孔为锥孔，与气门锁夹配合安装于气门杆端部的气门旋转机构。 3.2 下置式气门旋转机构（underneath valve rotator）: 一种内孔为直孔，直接安装于气缸盖上的气门旋转机构。 3.3 气门弹簧装配面（assembly flat-valve spring）: 罩盖与气门弹簧端面接触，支撑气门弹簧的面。 3.4 气门弹簧装配直径（assembly diameter-valve spring）: 罩盖与气门弹簧内径接触，定位气门弹簧的直径尺寸。 3.5 自由状态高度（height of free state）: 气门旋转机构未加载状态下，气门弹簧装配面到本体端面的尺寸。 3.6 气门旋转机构转速（valve rotator speed）: 气门旋转机构在标定工况下每分钟旋转的圈数，单位为转每分钟（r/min）。 4 结构型式 4.1 上置式气门旋转机构 上置式气门旋转机构型式如图2所示。组成包括本体、罩盖、垫片及螺旋弹簧。此旋转机构又称为弹簧式气门旋转机构。 4.2 下置式气门旋转机构 下置式气门旋转机构型式如图3所示。组成包括本体、罩盖、碟形弹簧、复位弹簧及钢球。此旋转机构又称为钢球式气门旋转机构。 5 技术要求 5.1 总则 气门旋转机构应按经批准的产品图样及技术文件制造，并符合本标准要求。 5.2 材料 气门旋转机构本体材料推荐采用GB/T3077规定的20Cr钢或性能不低于该牌号的其他材料制造。罩盖材料应与本体材料匹配。 5.3 尺寸公差、装配间隙与表面粗糙度 气门旋转机构的关键尺寸、装配间隙及表面粗糙度应符合图纸及标准规定的技术要求。 5.4 性能要求 包括旋转性能、耐久性、表面质量及使用寿命等指标，应通过规定的试验方法验证。 6 检验方法 6.1 材料检验 6.2 尺寸检验 6.3 表面粗糙度检验 6.4 旋转性能检验 6.5 耐久性检验 6.6 表面质量检验 7 检验规则 7.1 出厂检验 7.2 型式检验 7.3 其他检验 8 标志、包装、运输和贮存 8.1 标志要求 8.2 包装要求 8.3 运输要求 8.4 贮存要求 8.5 其他要求
