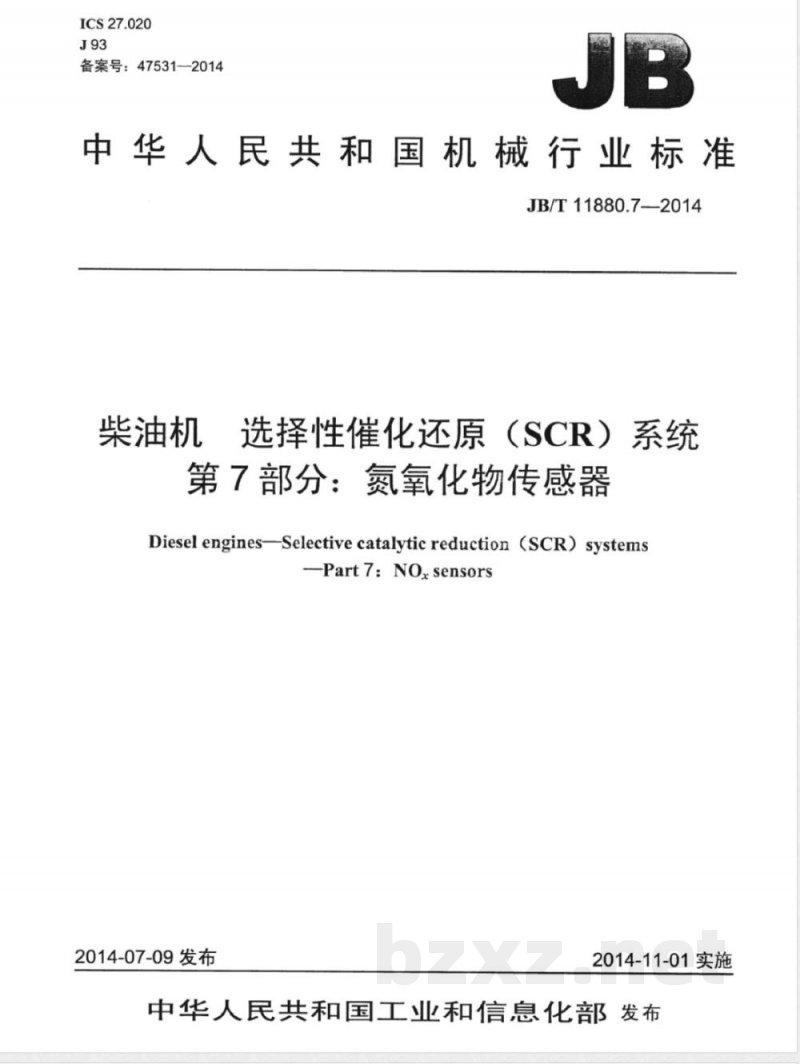

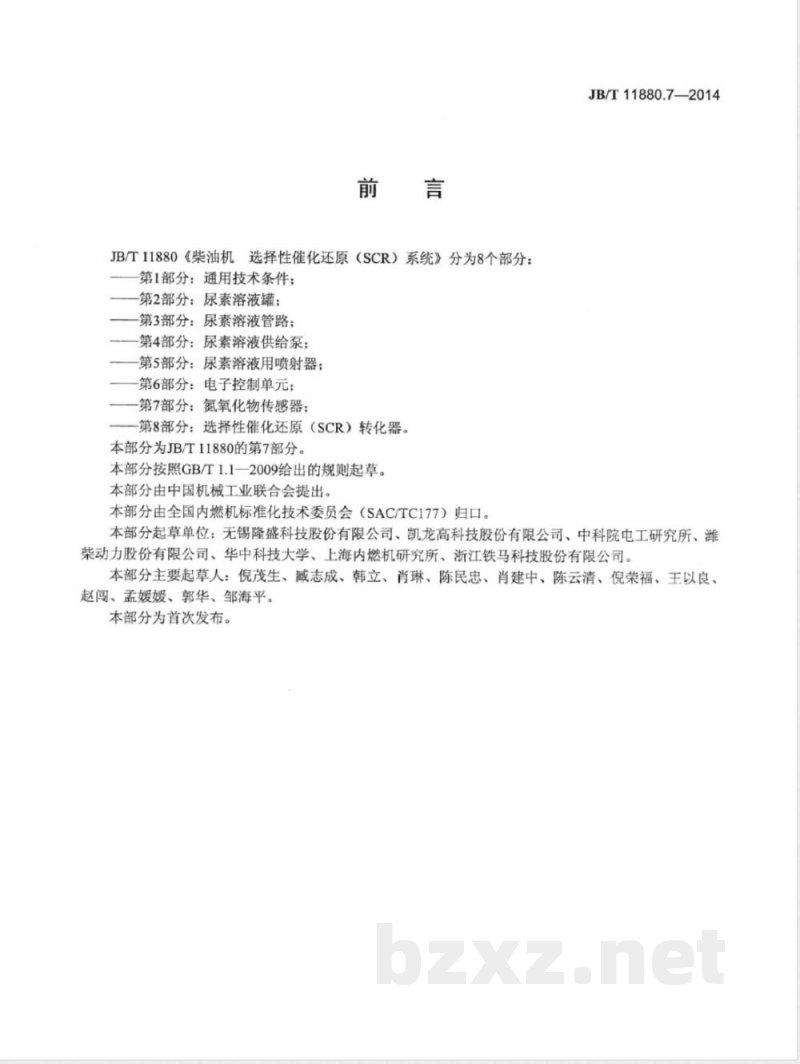

ICS 27.020 J93 备案号：47531—2014 中华人民共和国机械行业标准 JB/T11880.7—2014 柴油机选择性催化还原（SCR）系统 第7部分：氮氧化物传感器 Diesel engines — Selective catalytic reduction (SCR) systems Part 7: NOx sensors 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T11880《柴油机选择性催化还原（SCR）系统》分为八部分：第1部分通用技术条件，第2部分尿素溶液罐，第3部分尿素溶液管路，第4部分尿素溶液供给泵，第5部分尿素溶液喷射器，第6部分电子控制单元，第7部分氮氧化物传感器，第8部分SCR转化器。本部分为JB/T11880的第7部分，按照GB/T1.1-2009起草规则起草，由中国机械工业联合会提出，全国内燃机标准化技术委员会（SAC/TC177）归口。起草单位包括无锡隆盛科技股份有限公司、凯龙高科技股份有限公司、中科院电工研究所、潍柴动力股份有限公司、华中科技大学、上海内燃机研究所、浙江铁马科技股份有限公司。主要起草人：倪茂生、减志成、韩立、肖琳、陈民忠、肖建中、陈云清、倪荣福、王以良、赵闯、孟媛媛、郭华、邹海平。 1 范围 本部分规定了柴油机SCR系统中氮氧化物传感器（NOx传感器）的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存。适用于装用SCR系统的柴油机及其车辆，其他发动机可参照使用。 2 规范性引用文件 下列文件对于本标准的应用是必不可少： - GB/T191—2008 包装储运图示标志 - GB/T2423.1 电工电子产品环境试验 第2部分：试验方法 低温试验 - GB/T2423.2 电工电子产品环境试验 第2部分：试验方法 高温试验 3 术语和定义 本部分采用的术语和定义遵循JB/T11880及相关国家标准，涉及SCR系统和NOx传感器的性能指标、结构要求及工作特性。 4 要求 4.1 一般要求：传感器应满足SCR系统安装、使用和维护的基本要求。 4.2 机械性能：结构坚固，耐机械应力和振动。 4.3 输出性能：信号输出准确、响应迅速，符合表1规定特性。 4.4 传感器电控单元（SCU）特性：与SCU兼容，满足功能等级要求。 4.5 电磁兼容性能（EMC）：符合相关EMC标准。 4.6 耐高低温性能：能在规定温度范围内正常工作。 4.7 耐温度/湿度组合循环性能：适应环境湿热循环变化。 4.8 抗跌落性能：运输和操作过程中不影响功能。 4.9 耐振动性能：满足振动环境要求。 4.10 耐盐雾性能：在盐雾环境中保持性能稳定。 4.11 防护性能：防尘、防水等级符合要求。 4.12 耐工业溶剂性能：在工业溶剂环境中保持功能正常。 4.13 耐久性：保证长期使用可靠性。 5 试验方法 5.1 通用试验条件 5.2 机械性能试验 5.3 输出性能试验 5.4 电控单元特性试验 5.5 电磁兼容试验 5.6 耐高低温试验 5.7 耐温度/湿度组合循环试验 5.8 跌落试验 5.9 耐振动试验 5.10 耐盐雾试验 5.11 防护性能试验 5.12 耐工业溶剂试验 5.13 耐久性试验 6 检验规则 6.1 检验类别 6.2 出厂检验 6.3 抽样检验 6.4 型式检验 7 标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输 7.4 贮存 附录A（规范性）电化学式NO传感器安装规范 A.1 安装位置 A.2 安装力矩 A.3 安装螺纹 附录B（资料性）NO传感器 SAE-J1939标准通信协议 B.1 NO传感器报文 B.2 NOx传感器 CAN 数据信息 附录C（规范性）NOx传感器 SCU 功能状态等级分类 C.1 一般要求 C.2 A级 C.3 B级 C.4 C级 C.5 D级 C.6 E级 图1 NO传感器产品标记 图2 温度变化循环曲线 图3 排气管上的安装角度 表1 NOx传感器输出特性 表2 NO传感器输出响应时间 表3 工作电压范围 表4 沿电源线的瞬态抗扰性试验功能状态等级 表5 性能输出测试混合气体配比 表6 检验项目分类
