【其他行业标准】 锌精矿焙砂化学分析方法 第5部分：铁量的测定 Na2EDTA滴定法

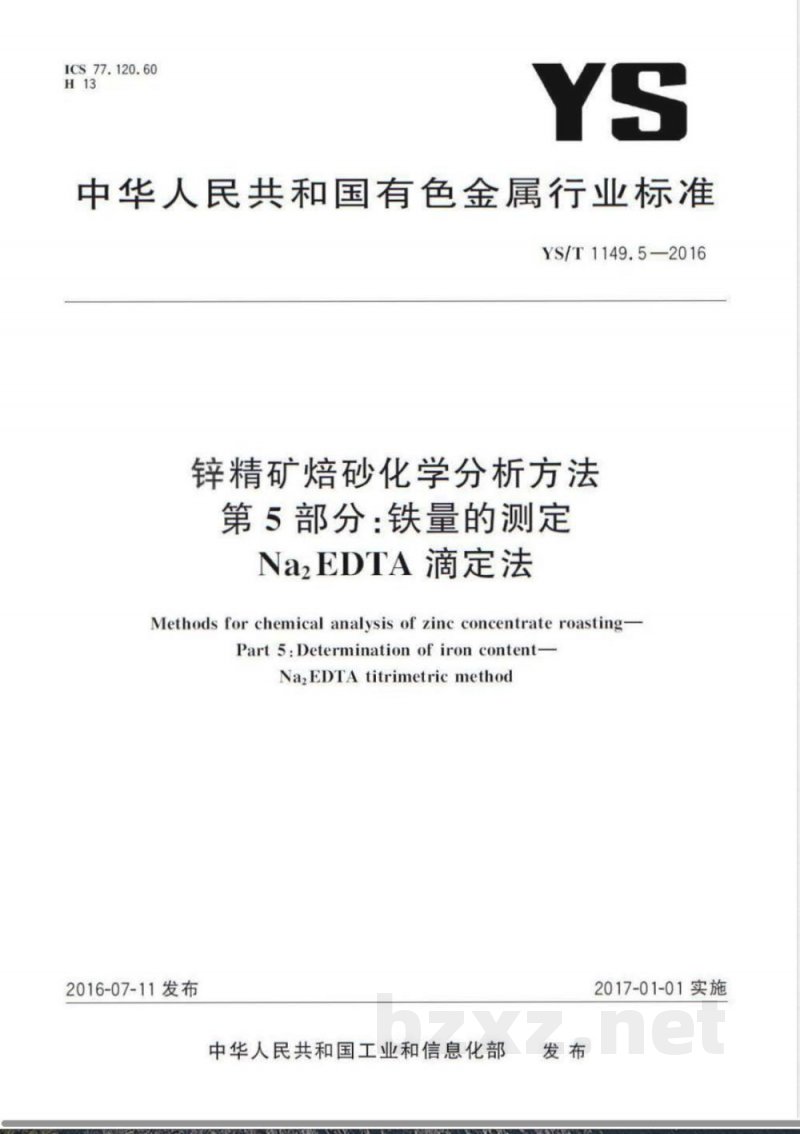

ICS 77.120.60 H13 YS 中华人民共和国有色金属行业标准 YS/T 1149.5—2016 锌精矿焙砂化学分析方法 第5部分：铁量的测定 Na2EDTA滴定法 Methods for chemical analysis of zinc concentrate roasting — Part 5: Determination of iron content — Na2EDTA titrimetric method 2016-07-11 发布 中华人民共和国工业和信息化部发布 2017-01-01 实施 前言 YS/T 1149《锌精矿焙砂化学分析方法》分为以下8个部分： 第1部分：锌量的测定 Na2EDTA滴定法； 第2部分：酸溶锌量的测定 Na2EDTA滴定法； 第3部分：硫量的测定 燃烧中和滴定法； 第4部分：可溶硫量的测定 硫酸钡重量法； 第5部分：铁量的测定 Na2EDTA滴定法； 第6部分：酸溶铁量的测定 火焰原子吸收光谱法和 Na2EDTA 滴定法； 第7部分：二氧化硅量的测定 硅钼蓝比色法； 第8部分：酸溶二氧化硅量的测定 硅钼蓝比色法。 本部分为 YS/T 1149 的第5部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本部分主要起草单位：株洲冶炼集团股份有限公司、河南豫光锌业有限公司、北京矿冶研究总院。 参加起草单位：湖南有色金属研究院、深圳市中金岭南有色金属股份有限公司、中国有色桂林矿产地质研究院有限公司。 主要起草人：庞文林、刘娟、李兵、邹智、李文玲、王亚丽、杨春林、李敏、胡胭脂、黄萍、古行乾、常莎。 1 范围 本部分规定了锌精矿焙砂中铁量的测定方法。 本部分适用于锌量＜0.40%的锌精矿焙砂中铁量的测定，测定范围为2.06%～20.00%。 2 方法提要 试料经盐酸、硝酸、硫酸溶解后蒸发至近干，用盐酸溶解盐类并加入氨水使铁沉淀为氢氧化铁，过滤分离共存元素。 用稀盐酸溶解沉淀并调节酸度，在控制温度60℃条件下，以磺基水杨酸为指示剂，用 Na2EDTA 标准滴定溶液滴定至溶液由棕色变为亮黄色为终点。 3 试剂 除非另有说明，本部分所用试剂均为符合国家标准或行业标准的分析纯试剂，以及蒸馏水、去离子水或相当纯度的水。 3.1 氟化铵 3.2 盐酸（ρ=1.19 g/mL） 3.3 硝酸（ρ=1.42 g/mL） 3.4 硫酸（ρ=1.84 g/mL） 3.5 氨水（ρ=0.90 g/mL） 3.6 盐酸（1+1） 3.7 盐酸（1+11） 3.8 氨水（1+1） 3.9 洗液：称取25 g氯化铵溶于500 mL水中，加入20 mL氨水混匀 3.10 磺基水杨酸溶液（100 g/L） 3.11 铁标准溶液（0.01 g/mL）：称取三氧化二铁基准物质1.4297 g（100℃～110℃干燥1～2 h），用盐酸溶解后定容至100 mL，此溶液1 mL含0.01 g铁。 3.12 Na2EDTA 标准滴定溶液（约0.025 mol/L） 3.12.1 配制：称取10 g Na2EDTA于烧杯中，用热水溶解后定容至1000 mL，放置3 d后标定。 3.12.2 标定：移取铁标准溶液进行滴定，以磺基水杨酸为指示剂，用 Na2EDTA 滴定至棕色变亮黄色为终点，并做空白试验。 Na2EDTA标准滴定溶液的实际浓度按公式计算。
