【其他行业标准】 锌精矿焙砂化学分析方法 第1部分：锌量的测定 Na2EDTA滴定法

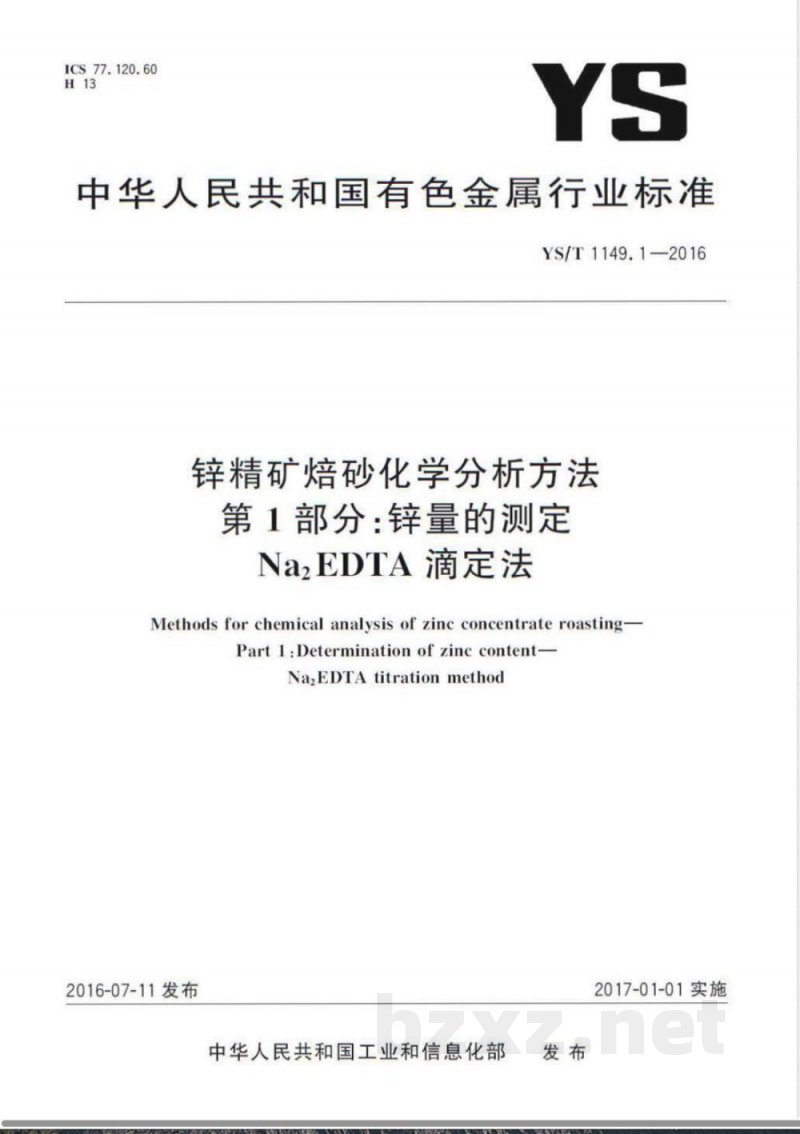

ICS77.120.60
中华人民共和国有色金属行业标准YS/T1149.1—2016
锌精矿焙砂化学分析方法
第1部分：锌量的测定
Na,EDTA滴定法
Methods for chemical analysis of zine concentrate roasting-Partl:Determinationof zinccontent-Na,EDTAtitrationmethod
2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施
同方知网(北京)技术有限公司
中华人民共和国有色金属
行业标准
锌精矿焙砂化学分析方法
第1部分：锌量的测定
NazEDTA滴定法
YS/T1149.1-2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.spc.org.cn
服务热线：400-168-0010
2017年6月第一版
书号：155066：2-31646
版权专有
侵权必究
YS/T1149《锌精矿焙砂化学分析方法》分为以下8个部分：第1部分：锌量的测定
NaEDTA滴定法；
第2部分：酸溶锌量的测定
NazEDTA滴定法；
一第3部分硫量的测定
燃烧中和滴定法：
一第4部分：可溶硫量的测定硫酸钡重量法；第5部分：铁量的测定
Na2EDTA滴定法：
第6部分：酸溶铁量的测定火焰原子吸收光谱法和Na2EDTA滴定法钼蓝分光光度法；
一第7部分：二氧化硅量的测定
一第8部分：酸溶二氧化硅量的测定钼蓝分光光度法。
本部分为YS/T1149的第1部分
本部分按照GB/T1.1一2009给出的规则起草。同
YS/T1149.1—2016
本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并本部分主要起草单位：株洲冶炼集团股份有限公司、河南豫光锌业有限公司、北京矿冶研究总院。本部分参加起草单位：湖南有色金属研究院、深圳市中金岭南有色金属股份有限公司、白银有色集团股份有限公司、长沙矿冶研究院有限责任公司。本部分主要起草人：雷素函、彭海姣、郑丽霞、向德磊、唐飞、庞文林、范丽新、李敏、林叶、李文玲、王亚丽、常莎、陶青、展宗波、高品芳、杨炳红、杨林。同方知网(北京)：
1范围
锌精矿焙砂化学分析方法
第1部分：锌量的测定
Na2EDTA滴定法
YS/T1149的本部分规定了锌精矿焙砂中锌量的测定方法本部分适用于锌精矿焙砂中锌量的测定。测定范围为30.00%～70.00%规范性引用文件
YS/T1149.1—2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本交件。GB/T8151.8锌精矿化学分析方法第8部分：量的测定焰原子吸收光谱法3
方法提要
试料用盐酸、硝酸和硫酸溶解，在硫酸介质中铅生成硫酸铅和淀，过滤，与共存元素分离，滤液用氨水沉淀分离铁、锰等共存元素。在滤液中加硫脲掩蔽铜，加氟化消除少量铁、铝等元素的干扰。于pH5～pH6的乙酸-乙酸钠缓冲溶液中，以二甲酚橙为指示剂，用Na2EEA标准滴定溶液滴定至溶液由紫红色变为亮黄色为终点。根据消耗NaEDTA标准滴定溶液体积计算锌、镉合量。扣除镉量，即为锌量。4试剂
除非另有说明，本部分所用试剂均为符合国家标准或行业标准的分析纯试剂和蒸馏水或去离子水或相当纯度的水。
4.1氧化锌（基准物质）。
4.2氯化铵。
4.3氟化铵。
4.4抗坏血酸。
无水乙酸钠。
盐酸（pl19g/mL)。
硫酸（pl.84g/mL）。
硝酸（pl.42g/mL）。
氨水（p0.90g/mL）。
乙酸(pl.049g/mL）)。
盐酸(1+1)。
硫酸(1+1)。
硫酸（1十9）。
YS/T1149.1—2016
硫酸（2+98）。
氨水（1十1）。
洗液：2g氯化铵（4.2）溶于100mL水中，加1mL氨水（4.9），混匀。过硫酸铵溶液（200g/L），当日配制。硫脲饱和溶液。
硫酸铁溶液（10g/L）；称取10g硫酸铁溶解于1000mL硫酸（4.13）中。乙酸-乙酸钠缓冲溶液（pH值为5.5）：称取150g乙酸钠（4.5）溶于水中，加人18mL乙酸（4.10），用水稀释至1000mL，混匀。4.21
乙二胺四乙酸二钠（NaEDTA）标准滴定溶液（药为0.O5mol/L）4.21.1配制：称取20g乙二胺四乙酸二钠，加水微热溶解，冷至室温，移入1000mL容量瓶中，用水稀释至刻度，混匀放置3天后标定。4.21.2标定：称取3份0.1500g于800℃土50℃的高温炉中灼烧至恒量的氧化锌（基准物质）（4.1）置于400mL烧杯中，加入5mL盐酸（4.11），盖上表皿，低温溶解完全，取下放加入20mL水、1mL硫酸铁溶液（4.19)，以下按6.4.26.4.7进行。随同标定做空白试验NaEDTA标准滴定溶液的浓度按式（1)计算：mX1000
c=(V-Vo×81.38
式中：
NaEDTA标准滴定溶液的浓度，单位为摩尔每升(ol/L）；称取氧化锌质量，单位为克（g）；氧化锌的摩尔质量，单位为克每摩尔（g/mol）标定时消耗NaEDTA标准滴定溶液的体积单位为毫升（mL）；.1
一标定时滴定空白试验溶液所消耗NaEDTA标准滴定溶液的体积，单位为毫升（mL）。平行标定3份，结果保留四位有效数字，其极差值不关于8×10-mol/L时，取其平均值：否则重新标定。
甲基橙指示剂（O.5g/L)。
方知网
二甲酚橙指示剂(5g/L)，限两周内使用。5试样
试样应通过0.100mm孔筛。
试样预先在105℃士5℃烘箱烘1h，置于干燥器中冷却至室温·然后用带封口的塑料袋密封保存。5.2
分析步骤
6.1试料
按照表1称取试料，精确到0.0001g。表1
试料量
锌的质量分数/%
30.00~60.00
>60.00~7000
试料量/g
6.2测定次数
独立地进行两次测定，取其平均值。6.3空白试验
随同试料做空白试验。
6.4测定
YS/T1149.1—2016
6.4.1将试料（6.1）置于250mL烧杯中，加少量水润湿（如样品中含有较高的二氧化硅，加人0.2g氟化铵），加入15mL盐酸（4.6），加盖表皿，低温溶解5min~10min，加入5mL硝酸（4.8），加热至试料分解完全。取下表Ⅲ。
6.4.2当Pb<4%时，加人5.00mL硫酸（4.12），继续加热至呈湿盐状，取下放令。加人20mL硫酸（4.13），盖上表Ⅲ，加热溶解盐类，稍冷，用水吹洗表皿及杯壁，并稀释体积至66L左右[如溶液中含铁较低，适当补加硫酸铁溶液（4.19)使溶液中含铁约20mg]。6.4.3当Pb≥4%时，加人5.00mL硫酸（4.7)，加热至冒浓白烟，并蒸至体积约2mL，取下冷却。用水吹洗表皿及杯壁，并稀释至50mL左右，加热微沸10min，冷却至室温，放置h用慢速定量滤纸过滤，滤液用烧杯承接，用硫酸（4.14）洗涤烧杯及沉淀各5次，水洗烧杯及沉淀各次，保留滤液，奔去沉淀。6.4.4将6.4.2溶液或6.4.3滤液中加3g~5g氯化铵（4.2)3mL过硫酸铵溶液（4.17).用氨水（4.9）中和至沉淀完全再过量10mL，加热微沸1min~2min，越热用快速定性滤纸过滤，用热的洗液（4.16）洗涤烧杯和沉淀各2次~3次，保留滤液。6.4.5将沉淀用热盐酸（4.11）溶于原烧杯中，用热水洗净滤纸，加入5mL过硫酸铵溶液（4.17），用氨水（4.9）中和至沉淀完全再过量10mL，加热微沸1min~2mm，取下，经原滤纸过滤于保留液6.4.4的烧杯中，用热的洗涤液（4.16）洗涤烧杯和沉淀各3次～4质6.4.6将滤液（6.4.5）煮沸并浓缩至体积约100mL，衡底破坏过剩的过硫酸铵，取下冷却。6.4.7加入0.1g抗坏血酸（4.4）0.2g氟化铵（4.3）mL硫脉饱和溶液（4.18）.每加人一种试剂需摇匀，加1滴甲基橙指示剂（4.22），用氨水（4.15）和盐酸（4.11）调至溶液恰变红色，加1滴~2滴二甲酚橙指示剂（4.23），加入20mL乙酸-乙酸钠缓冲浴液（4.20）.用NazEDTA.标准滴定溶液（4.21）滴定至溶液由紫红色变为亮黄色即为终点。7分析结果的计算www.bzxz.net
锌量以锌的质量分数W%计，数值以%表示，按式（2)计算：zV)65.38×10100wax0.5816
式中：
Na?EDTA标准滴定溶液的浓度，单位为摩尔每毫升（mol/L)；锌的摩尔质量，单位为克每摩尔（g/mol）；试液消耗NazEDTA标准滴定溶液的体积，单位为毫升（mL）：空白试液消耗NaEDTA标准滴定溶液的体积，单位为毫升（mL）：一试料的质量，单位为克（g）；由GB/T8151.8测得的的质量分数；0.5816
镐量换算为锌量的系数。
计算结果表示到小数点后二位。（2）
YS/T1149.1-2016
8精密度
重复性
在重复性条件下获得的两次独立测试结果的测定值，在表2给出的平均值范围内，这两个测试结果的绝对差值不超过重复性限，超过重复性限的情况不超过5%，重复性限按表2数据采用线性内插法和外延法求得。
表2重复性限
8.2再现性
在再现性条件下获得的两次独立测试结果的测定值，在表3给出的平均值范围内，这两个测试结果的绝对差值不超过再现性限R，超过再现性限R的情况不超过5%，再现性限R按表3数据采用线性内插法和外延法求得。
表3再现性限
试验报告
试验报告至少应给出以下方面的内容：试样；
使用的标准编号（YS/T1149.1—2016）：使用的方法（如果标准中包括几个方法）；分析结果及其表示；
与基本分析步骤的差异；
测定中观察到的异常现象；
试验日期。
YS/T1149.1-2016
版权专有
侵权必究
书号：155066：2-31646
9101*61 1/
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
