【其他行业标准】 锌精矿焙砂化学分析方法 第8部分：酸溶二氧化硅量的测定 钼蓝分光光度法

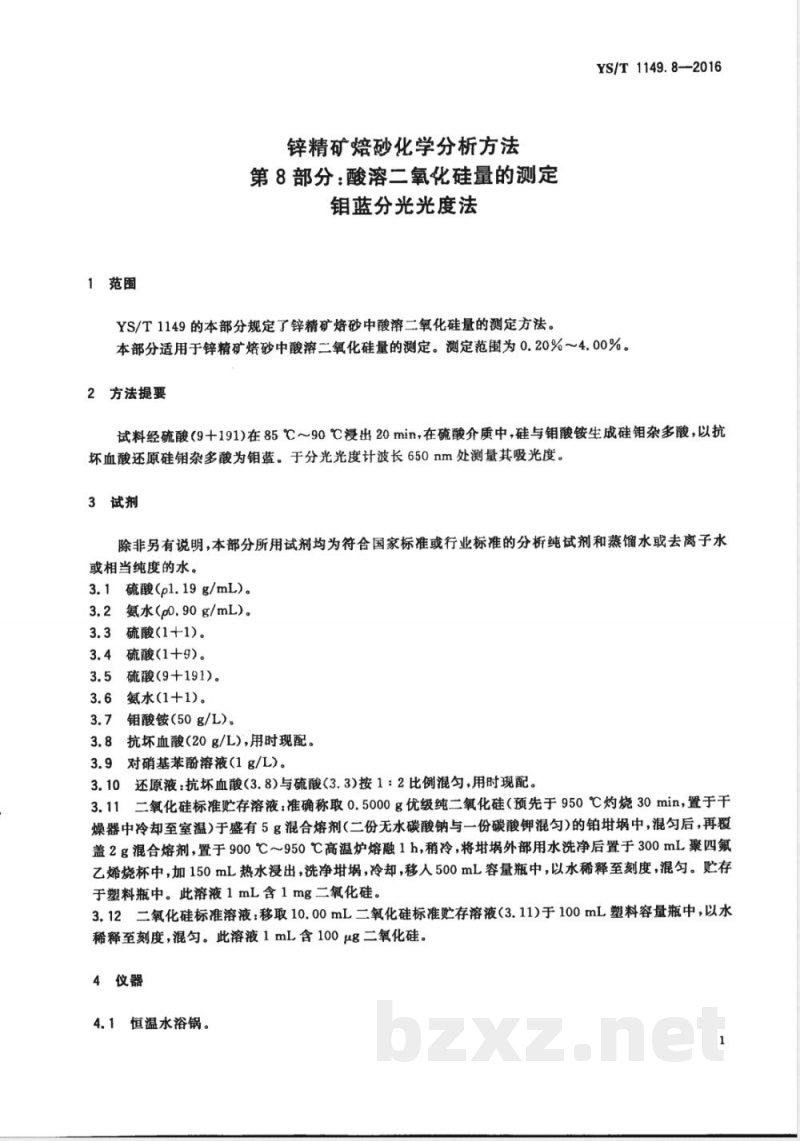

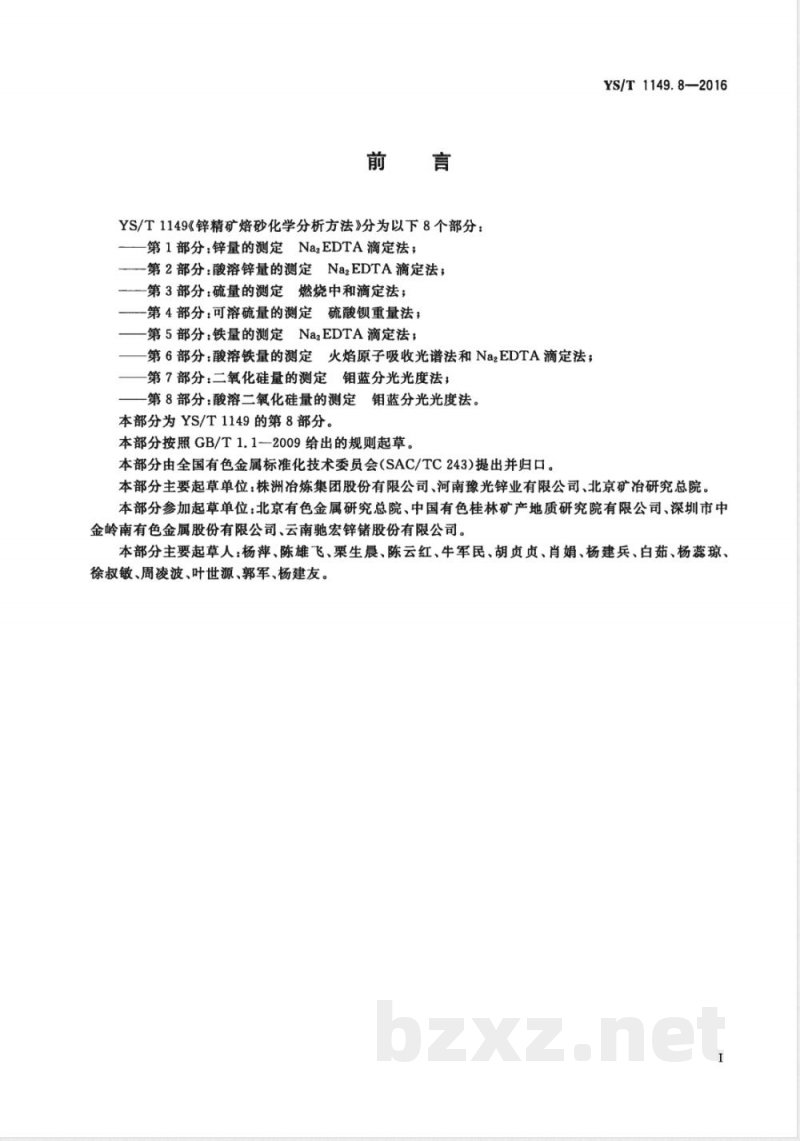

ICS 77.120.60 H13 YS 中华人民共和国有色金属行业标准 YS/T 1149.8—2016 锌精矿焙砂化学分析方法 第8部分：酸溶二氧化硅量的测定 钼蓝分光光度法 Methods for chemical analysis of zinc concentrate roasting — Part 8: Determination of acid-soluble silicon dioxide content — Molybdenum blue spectrophotometry 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 YS/T 1149《锌精矿焙砂化学分析方法》分为以下8个部分： 第1部分：锌量的测定 Na₂EDTA滴定法； 第2部分：酸溶锌量的测定 Na₂EDTA滴定法； 第3部分：硫量的测定 燃烧中和滴定法； 第4部分：可溶硫量的测定 硫酸钡重量法； 第5部分：铁量的测定 Na₂EDTA滴定法； 第6部分：酸溶铁量的测定 火焰原子吸收光谱法和Na₂EDTA滴定法； 第7部分：二氧化硅量的测定 钼蓝分光光度法； 第8部分：酸溶二氧化硅量的测定 钼蓝分光光度法。 本部分为YS/T 1149的第8部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本部分起草单位：株洲冶炼集团股份有限公司、河南豫光锌业有限公司、北京矿冶研究总院。 参加起草单位：北京有色金属研究总院、中国有色桂林矿产地质研究院有限公司、深圳市中金岭南有色金属股份有限公司、云南驰宏锌锗股份有限公司。 主要起草人：杨萍、陈雄飞、栗生晨、陈云红、牛军民、胡贞贞、肖娟、杨建兵、白茹、杨蕊琼、徐叔敏、周凌波、叶世源、郭军、杨建友。 1 范围 本部分规定了锌精矿焙砂中酸溶二氧化硅量的测定方法。 适用于锌精矿焙砂中酸溶二氧化硅含量的测定，测定范围为0.20%～4.00%。 2 方法提要 试料经硫酸（9+191）在85℃～90℃条件下浸出20 min，在硫酸介质中，硅与钼酸铵生成硅钼杂多酸，再用抗坏血酸将其还原为钼蓝，于分光光度计波长650 nm处测定吸光度。 3 试剂 除非另有说明，本部分所用试剂为分析纯试剂，水为蒸馏水、去离子水或相当纯度水。 硫酸（ρ=1.19 g/mL）。 氨水（ρ=0.90 g/mL）。 硫酸（1+1）。 硫酸（1+9）。 硫酸（9+191）。 氨水（1+1）。 钼酸铵溶液（50 g/L）。 抗坏血酸（20 g/L），使用时现配。 对硝基苯酚溶液（1 g/L）。 还原液：抗坏血酸溶液与硫酸按1:2混合，使用时现配。 二氧化硅标准贮存溶液：称取0.5000 g二氧化硅，经950℃灼烧后与混合熔剂熔融，浸出定容至500 mL，1 mL含1 mg二氧化硅。 二氧化硅标准溶液：由贮存液稀释制得，1 mL含100 μg二氧化硅。 4 仪器 4.1 恒温水浴锅。 4.2 分光光度计。 5 试样 试样应通过0.100 mm孔筛。
